【小沐学Unity3d】Unity3d导入3D模型

1、简介

Unity 支持多种标准和专有模型文件格式。
Unity 内部使用 .fbx 文件格式作为其导入链。最佳做法尽可能使用 .fbx 文件格式，并且不应在生产中使用专有文件格式。

1.1 标准文件格式

Unity 可读取以下标准 3D 文件格式：

• .fbx
• .dae (Collada)
• .dxf
• .obj.

1.2 专有文件格式

您不应在生产中使用这些文件格式，应尽可能导出为 .fbx 文件格式。但是，有时您可能需要将这些文件作为项目的一部分包含在内。

Unity 可以从以下 3D 建模软件中导入专有文件，然后将其转换为 .fbx 文件：

• Autodesk Maya
• Blender
• Modo
• Cheetah3D

以下应用程序不使用 .fbx 作为中间格式。Unity 必须先将其转换为 .fbx 文件之后再导入编辑器：

• SketchUp
• SpeedTree
• Autodesk® 3ds Max®

1.3 从 Autodesk® 3ds Max® 导入对象

Unity 通过 FBX 格式导入 Autodesk® 3ds Max® 文件 (.max)，支持以下内容：

• 所有节点以及位置、旋转和缩放；轴心点和名称也会导入
• 网格以及顶点颜色、法线和一个或多个 UV 集
• 材质以及漫射纹理和颜色。每个网格多种材质
• 动画
• 基于骨骼的动画
• 变形目标（混合形状）
• 可见性


1.4 从 Blender 导入对象

Unity 通过 FBX 格式导入 Blender (.blend) 文件，支持以下内容：

• 所有节点以及位置、旋转和缩放；轴心点和名称也会导入
• 网格以及顶点、多边形、三角形、UV 和法线
• 骨骼
• 蒙皮网格
• 动画


2、测试

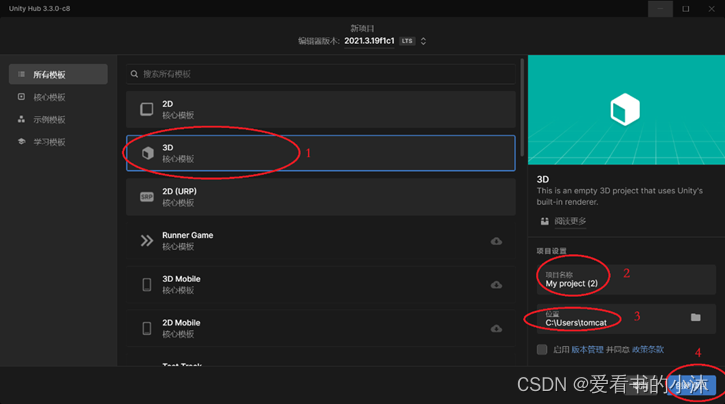

2.1 新建项目

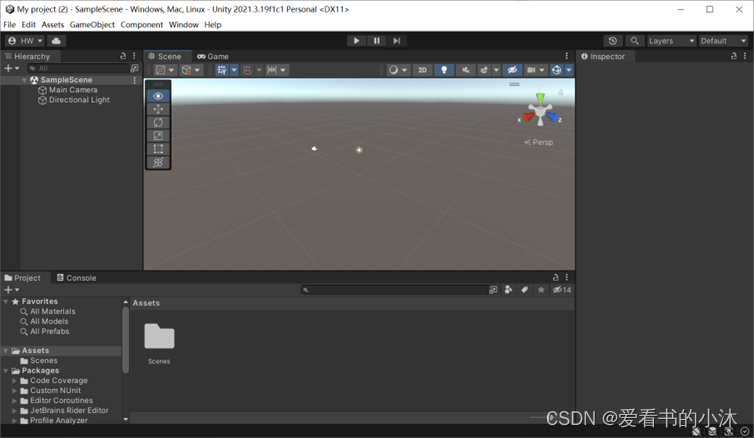

进入u3d的项目的场景显示：

2.2 导入fbx

导入模型资源到u3d里。

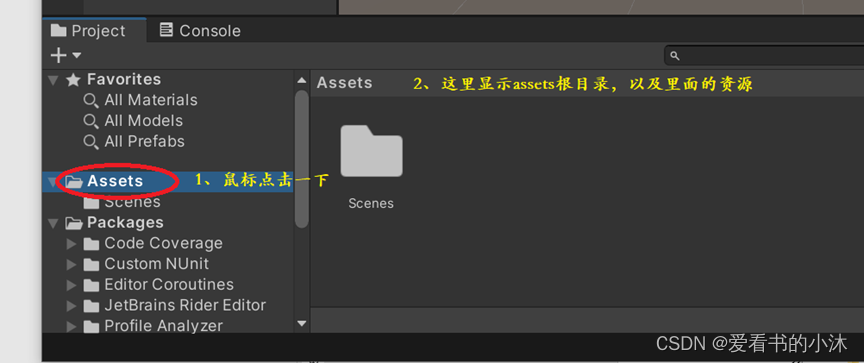

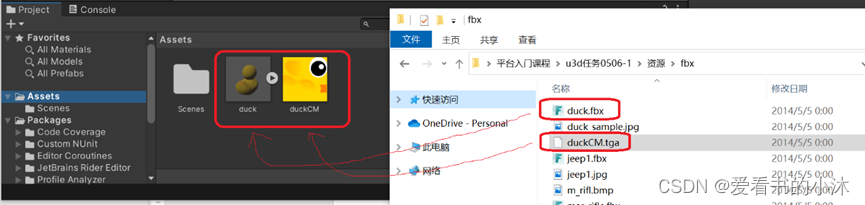

将外面文件夹的模型文件拖拽到assets的根目录里面，如下：

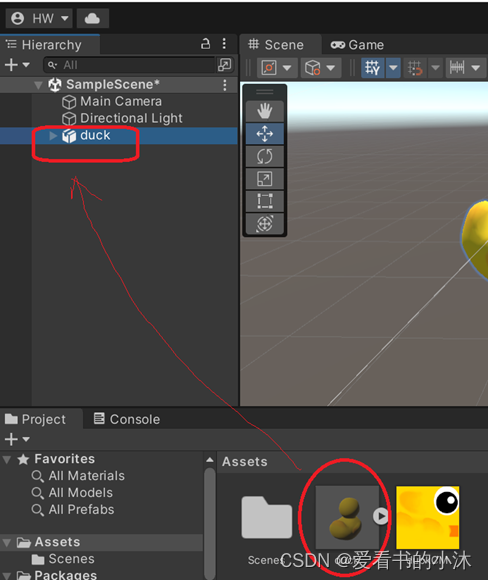

将assets里的duck模型拖拽到u3d左侧的层次树上。

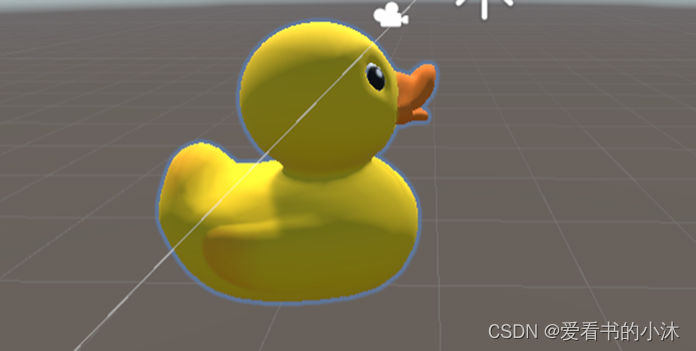

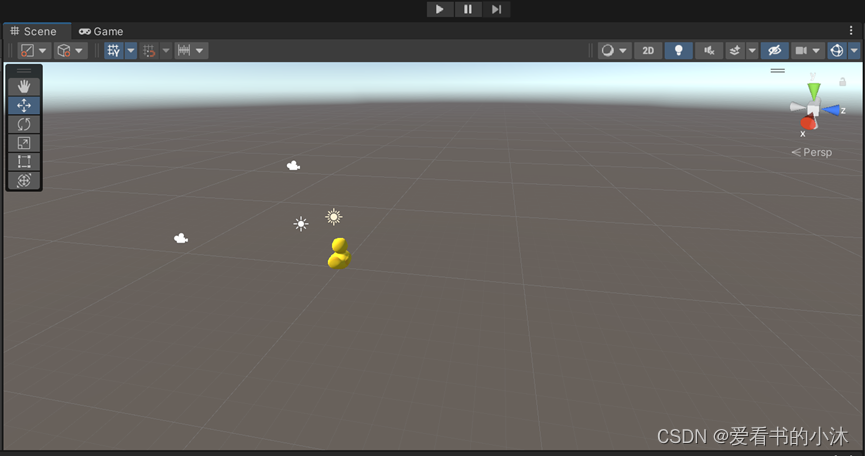

此时在中间的三维场景中出现了一只小黄鸭。

此时是编辑界面，在编辑界面观察模型的鼠标操作如下：
（1） 旋转：按住鼠标右键移动
（2） 平移：按住鼠标中键移动
（3） 缩放：滚动鼠标中键

2.2 手动调整相机

编辑状态下：

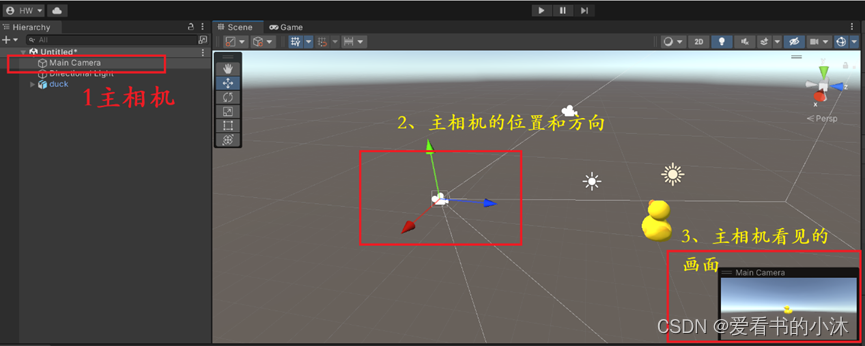

鼠标双击左边的层级树上的主相机对象节点后：

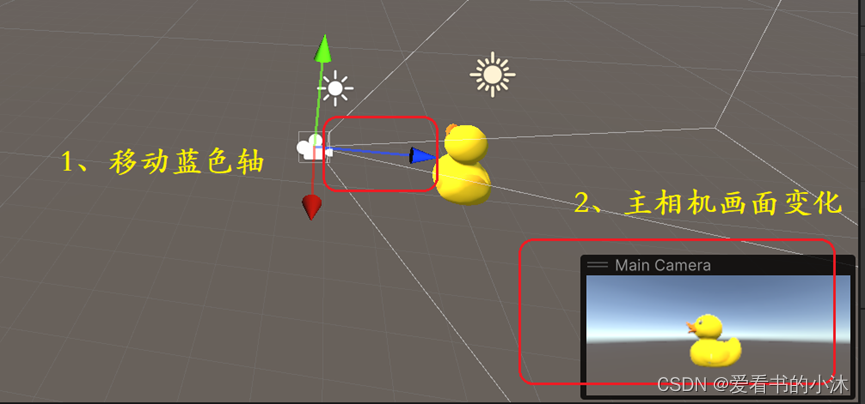

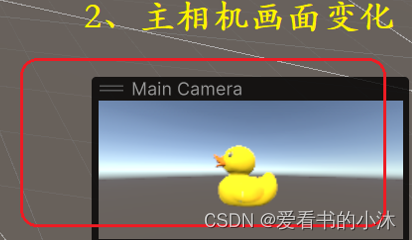

我们把主相机的位置移动，让它离鸭子近一点。

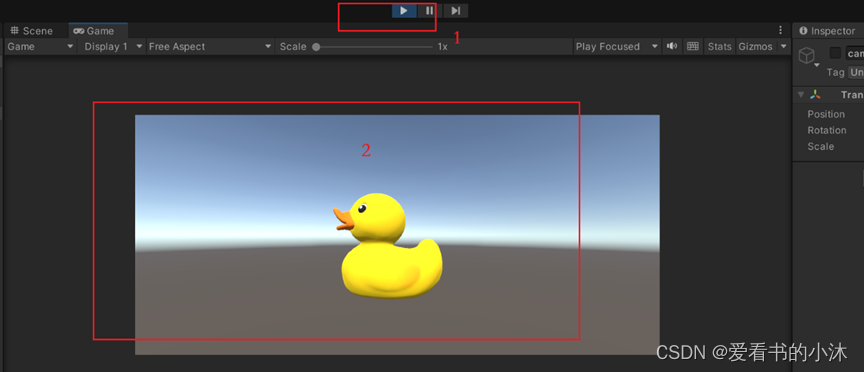

点击运行按钮之后：

比较主相机的画面和运行后的画面，会发现我们看到的鸭子的角度和距离不同，肯定是相机不同。但是我们没有修改相机呀，为啥呢？

原来模型自带了一个固定相机。无论场景的主相机怎么变化，场景运行状态下的视角都不变。

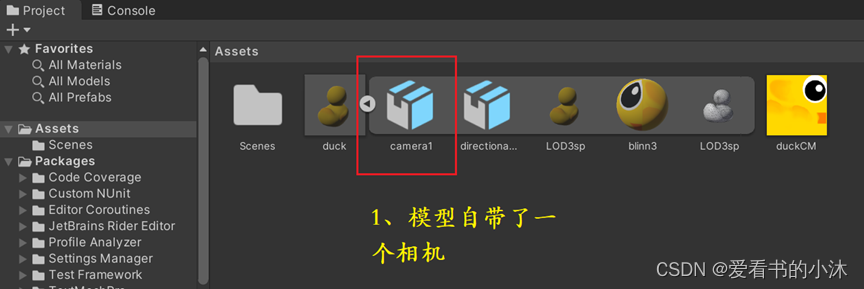

资源界面可以看见这个模型自带相机对象：

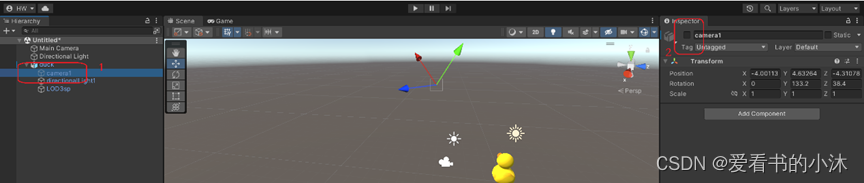

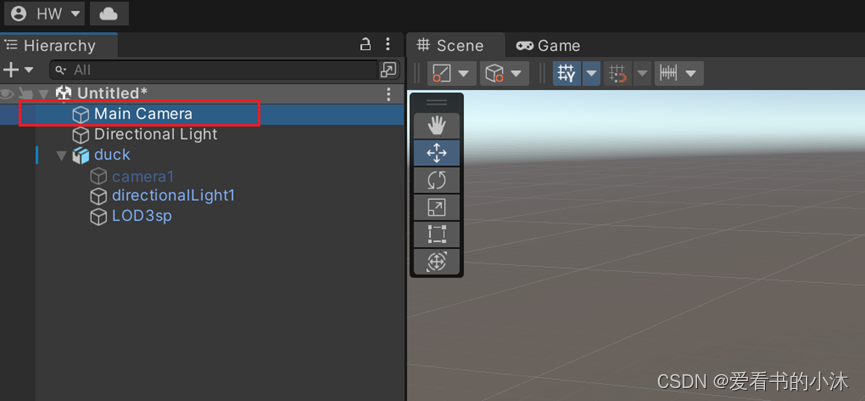

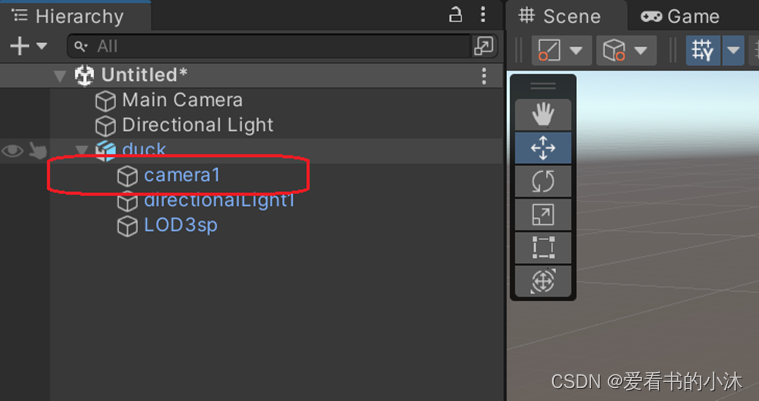

对象层级树上也可以看见这个相机对象：

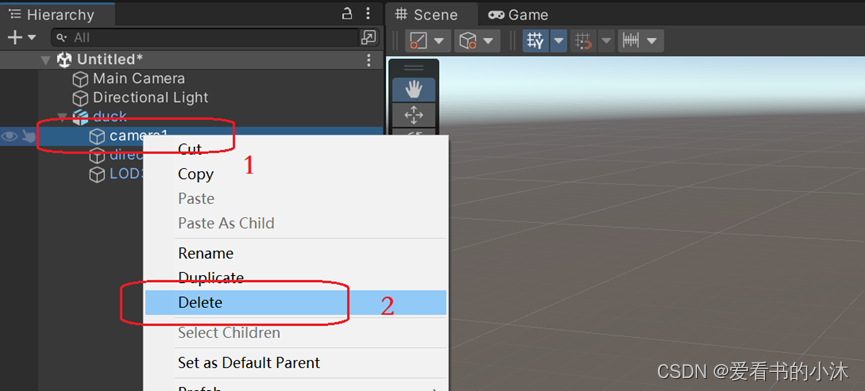

我们尝试删掉鸭子模型自带的相机，

或者取消鸭子自带相机的选择。都可以。

然后点击运行按钮。

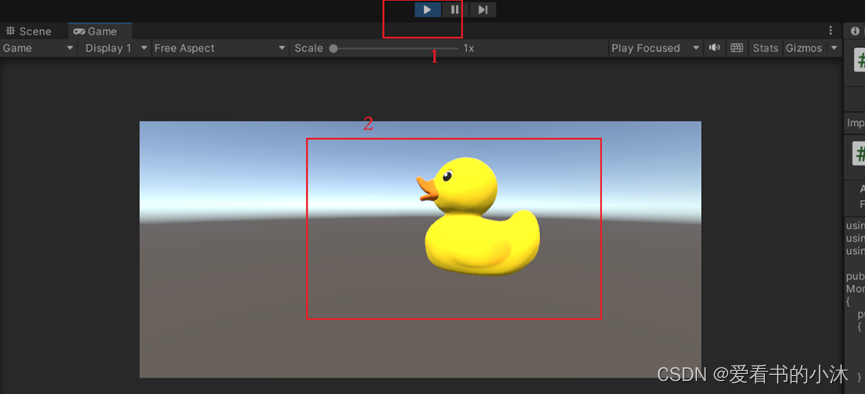

现在和主相机的画面一样了。

2.3 脚本控制相机

现在我们回顾上面的内容：
（1）新建项目。
（2）导入模型资源到u3d里。
（3）将外面文件夹的模型文件拖拽到assets的根目录里面
（4）将assets里的duck模型拖拽到u3d左侧的层次树上。
（5）删除鸭子自带的相机对象。

现在我们开始脚本控制相机的相关学习。小沐同学加油。
鼠标左键点击层次树上的主相机节点。

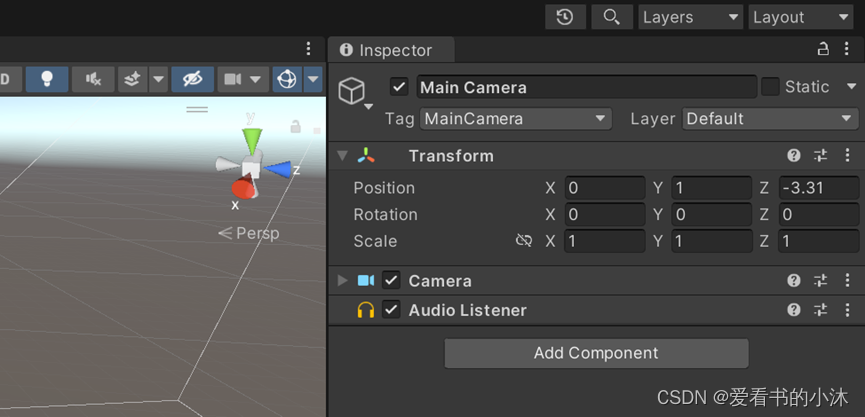

右边的属性窗口出现主相机的相关参数。

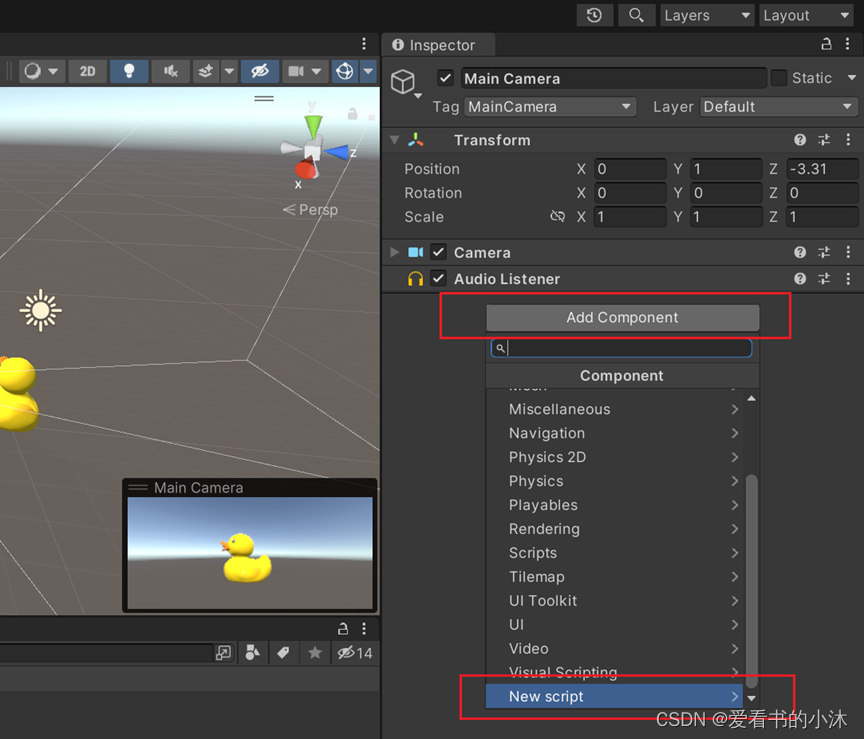

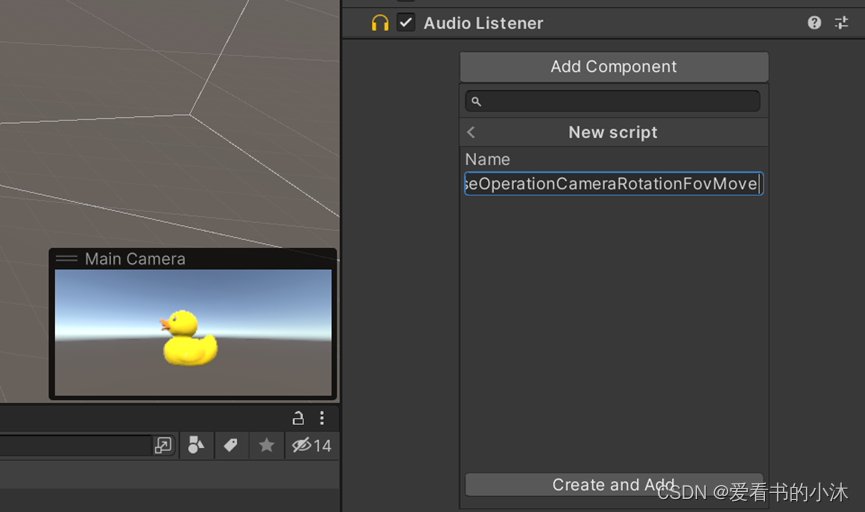

鼠标点击Add Component按钮，出现下拉框，在里面找到New Script。

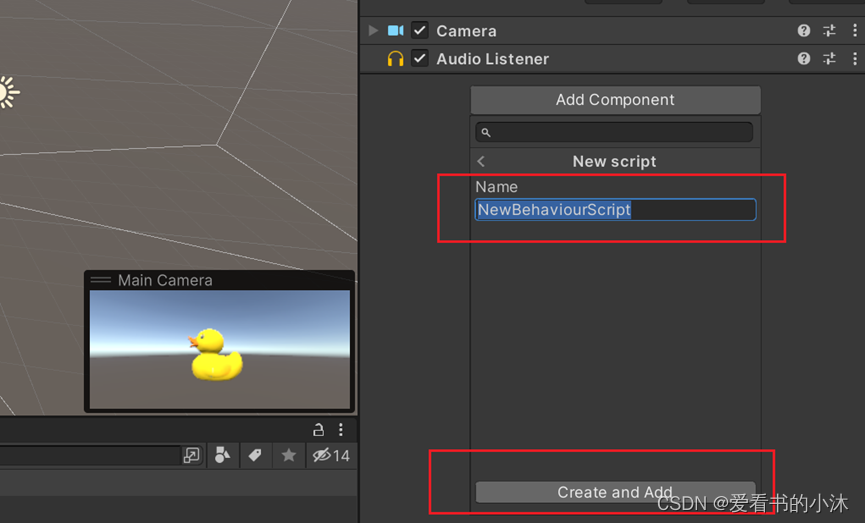

鼠标再点击New Script, 出现脚本新建的界面。
添加一个脚本对象名字：MouseOperationCameraRotationFovMove
然后点击下面的按钮“Create And Add”

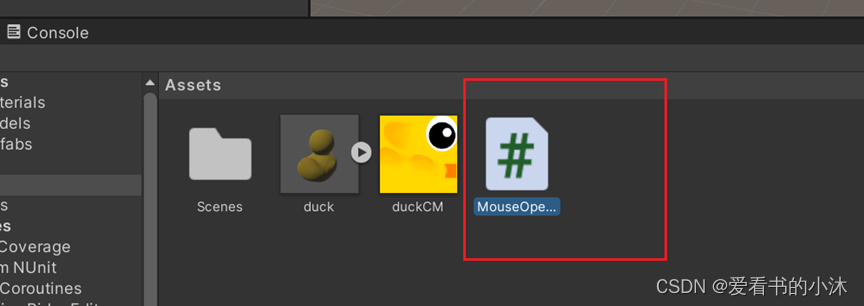

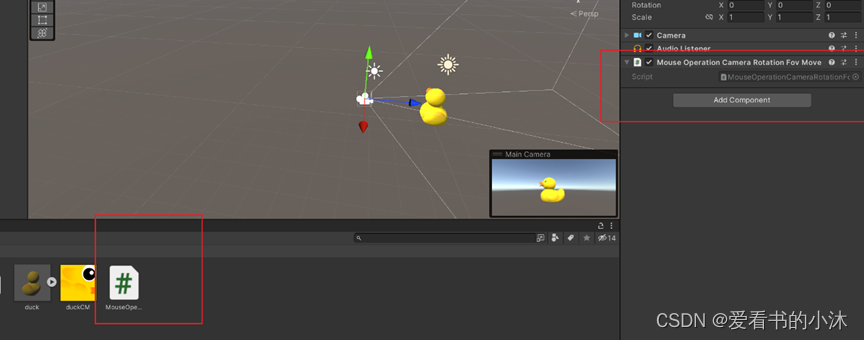

然后属性框上出现了一个脚本组件。Asset资源框也出现了一个脚本文件。

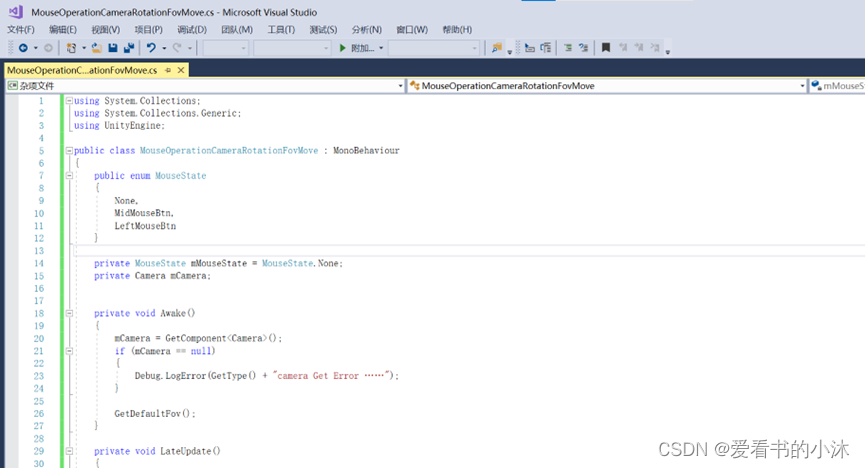

鼠标双击脚本文件，弹出visual studio的代码编辑界面。

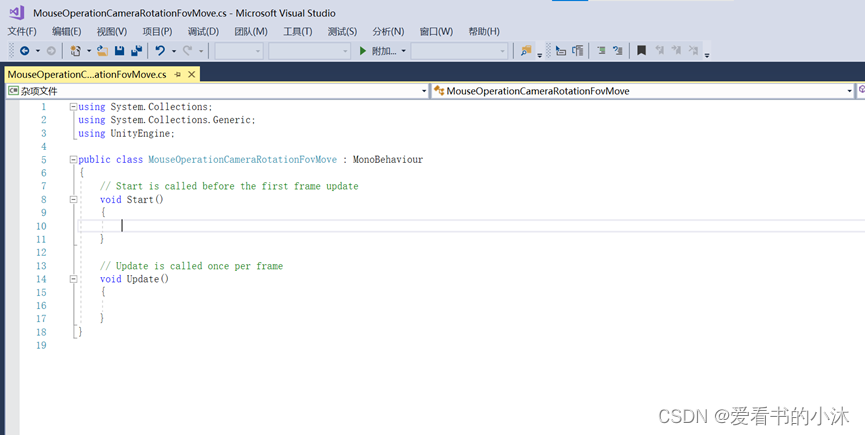

visual studio的代码编辑界面，会自动生成一部分默认代码，如下：

将任务文件夹内的相同脚本文件的内容复制进去。

代码如下：

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class MouseOperationCameraRotationFovMove : MonoBehaviour
{
    public enum MouseState {
        None,
        MidMouseBtn,
        LeftMouseBtn
    }
    private MouseState mMouseState = MouseState.None;
    private Camera mCamera;

    private void Awake()
    {
        mCamera = GetComponent<Camera>();
        if (mCamera==null)
        {
            Debug.LogError(GetType()+"camera Get Error ……");
        }

        GetDefaultFov();
    }

    private void LateUpdate()
    {
        CameraRotate();
        CameraFOV();
        CameraMove();
    }

    //旋转最大角度
    public int yRotationMinLimit = -20;
    public int yRotationMaxLimit = 80;
    //旋转速度
    public float xRotationSpeed = 250.0f;
    public float yRotationSpeed = 120.0f;
    //旋转角度
    private float xRotation = 0.0f;
    private float yRotation = 0.0f;

    /// <summary>
    /// 鼠标移动进行旋转
    /// </summary>
    void CameraRotate()
    {
        if (mMouseState == MouseState.None)
        {

            //Input.GetAxis("MouseX")获取鼠标移动的X轴的距离
            xRotation -= Input.GetAxis("Mouse X") * xRotationSpeed * 0.02f;
            yRotation += Input.GetAxis("Mouse Y") * yRotationSpeed * 0.02f;

            yRotation = ClampValue(yRotation, yRotationMinLimit, yRotationMaxLimit);//这个函数在结尾
                                                    //欧拉角转化为四元数
            Quaternion rotation = Quaternion.Euler(-yRotation, -xRotation, 0);
            transform.rotation = rotation;

        }
    }

    //fov 最大最小角度
    public int fovMinLimit = 25;
    public int fovMaxLimit = 75;
    //fov 变化速度
    public float fovSpeed = 50.0f;
    //fov 角度
    private float fov = 0.0f;

    void GetDefaultFov() {
        fov = mCamera.fieldOfView;
    }

    /// <summary>
    /// 滚轮控制相机视角缩放
    /// </summary>
    public void CameraFOV()
    {
        //获取鼠标滚轮的滑动量
        fov += Input.GetAxis("Mouse ScrollWheel") * Time.deltaTime * 100 * fovSpeed;

        // fov 限制修正
        fov = ClampValue(fov,fovMinLimit, fovMaxLimit);

        //改变相机的 fov
        mCamera.fieldOfView = (fov);
    }

    float _mouseX = 0;
    float _mouseY = 0;
    public float moveSpeed = 1;
    /// <summary>
    /// 中键控制拖动
    /// </summary>
    public void CameraMove()
    {
        if (Input.GetMouseButton(2))
        {
            _mouseX = Input.GetAxis("Mouse X");
            _mouseY = Input.GetAxis("Mouse Y");

            //相机位置的偏移量（Vector3类型，实现原理是：向量的加法）
            Vector3 moveDir = (_mouseX * - transform.right + _mouseY * - transform.forward);

            //限制y轴的偏移量
            moveDir.y = 0;
            transform.position += moveDir * 0.5f * moveSpeed;
        }
        else if (Input.GetMouseButtonDown(2))
        {
            mMouseState = MouseState.MidMouseBtn;
            Debug.Log(GetType() + "mMouseState = " + mMouseState.ToString());
        }
        else if (Input.GetMouseButtonUp(2))
        {
            mMouseState = MouseState.None;
            Debug.Log(GetType() + "mMouseState = " + mMouseState.ToString());
        }
    }
    //值范围值限定
    float ClampValue(float value, float min, float max)//控制旋转的角度
    {
        if (value < -360)
            value += 360;
        if (value > 360)
            value -= 360;
        return Mathf.Clamp(value, min, max);
    }
}

然后切换到unity3d界面，u3d自动编译刚才的脚本。
鼠标点击unity最上面的运行按钮。

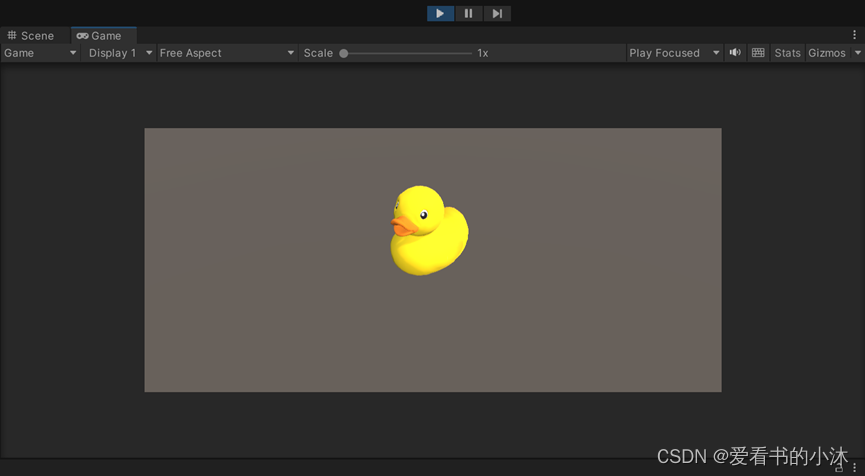

此时会发现鼠标可以控制相机变化，观察鸭子的不同角度了。
小沐同学的任务学习结束。
