5G NR PBCH之速率匹配

      本节主要介绍PBCH中速率匹配过程。

1. 前情提要：

        物理广播信道（PBCH：Physical Broadcast Channel），为5G NR协议中使用的下行物理信道，主要用于通过广播的方式向所有用户（UE，User Equipment）发送全局信息。它能够为用户提供系统的基本信息，以便用户可以确定系统的频率范围、小区ID、帧结构等信息，从而可以正确地接收和解码其他物理信道。

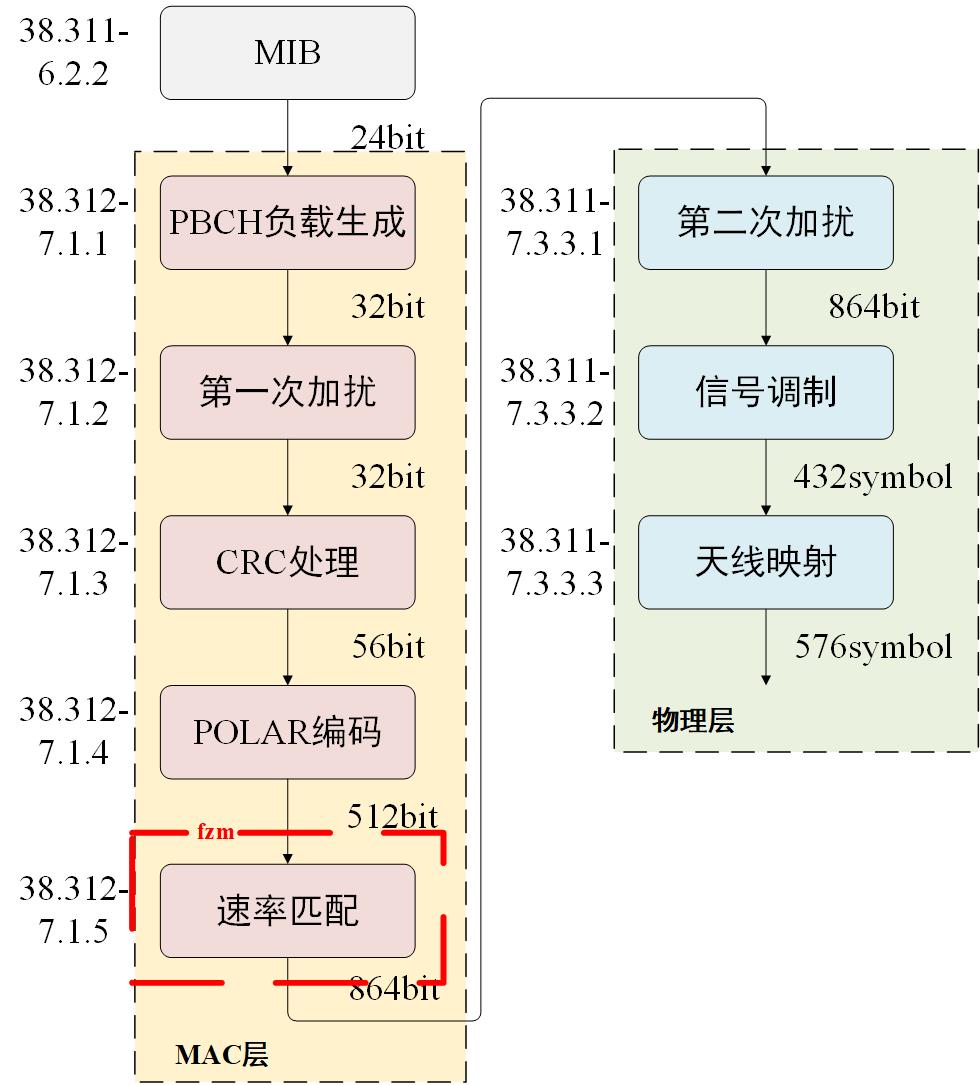

        PBCH主要用于初始接入阶段，其数据的主要处理流程为：MIB→PBCH负载生成→第一次加扰→CRC处理→POLAR编码→速率匹配→第二次加扰→信号调制→天线映射。PBCH处理流程如下图所示。

2. 速率匹配：

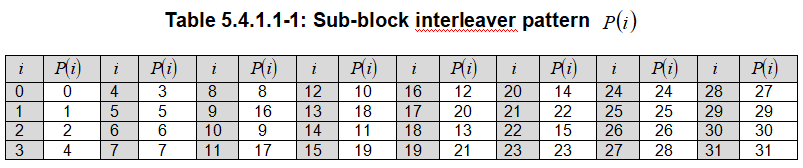

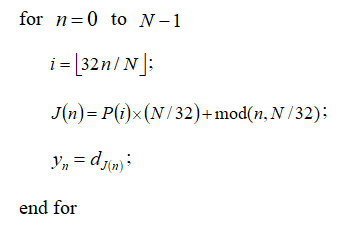

子块交织：

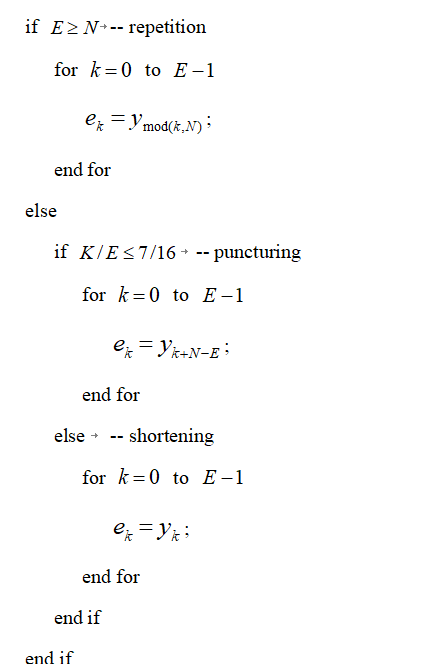

bit选择：

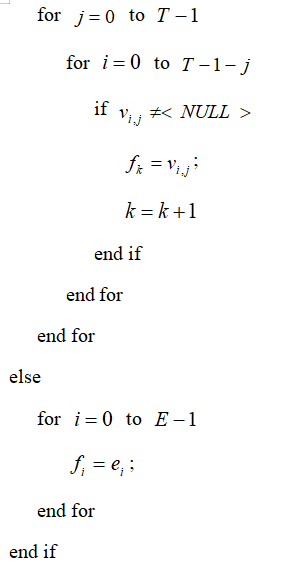

 编码bit交织：
