【参考设计】16芯串联电池包储能系统

电池包的应用与技术问题



为了获得更大的能量密度，锂离子和磷酸铁锂电池在电池包中的使用越来越多，比如：电信机房的UPS单元，移动式电站，储能系统等。

锂离子和磷酸铁锂电池在提供更高的功率和能量密度的同时也需要更准确和复杂的监测和保护。比如：欠压保护 (CUV)、电芯过压 (COV)、过热 (OT)、 充电过流 (OCC) 和放电过流 (OCD)、 短路放电 (SCD)。这些方面出现轻则会加速电池退化，严重的可能导致热失控和爆炸。

系统需要良好的测量精度来知道电芯电压、电池包电流和电芯温度，以实现准确的保护以及电池包充电状态 (SoC) 和电池运行状况 (SoH) 计算。同时还需要在运输模式和待机模式下，保持更低的待机功耗，以保证长时间存储的情况下，电池不会过放电。

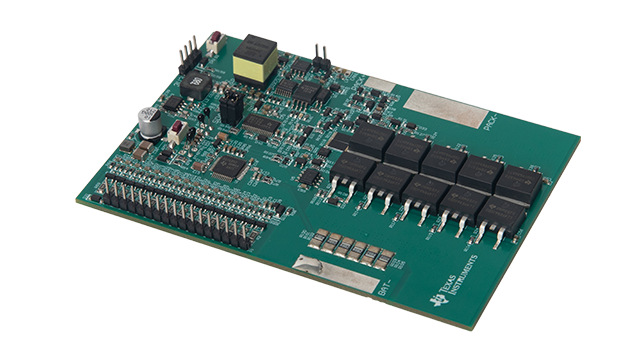

电池包储能系统的设计

设计使用 BQ76952 作为电池监控器和保护器，用于监控每个电芯的电压、温度和电池包电流。

MOS管驱动器UCC27524支持5A灌电流和拉电流，能够驱动更多MOSFET 以支持更大的电池容量。五对N沟道MOSFET位于电池负极中，作为控制充电和放电过程的开关。防止出现电芯过压、电芯欠压、过热、充电和放电过流以及短路放电等情况。

设计使用低功耗MCU,MSP430FR2155支持隔离式 RS-485 通信，以传输电池包数据和接收命令，保留隔离式 CAN 收发器来测试辅助电源性能。

设计使用100V输入、0.5A、超低IQ同步降压直流/直流转换器LM5163来降低电池电压，从而为MO
