RTOS知识点

RTOS任务创建：

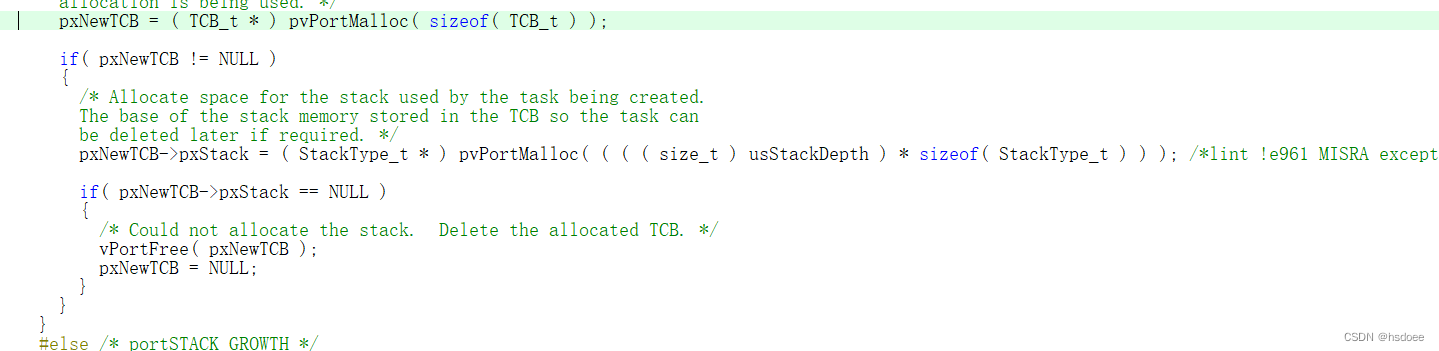

       如果栈向下增长，则首先分配栈内存，然后分配任务控制块（TCB），这样栈就不会增长到TCB的内存区域。同样地，如果栈向上增长，则首先分配TCB，然后分配栈内存。

• 栈向下增长：在这种情况下，先为任务栈分配内存，再为TCB分配内存。这样做可以确保栈向下扩展时不会覆盖到TCB的内存区域。
• 栈向上增长：在这种情况下，先为TCB分配内存，再为任务栈分配内存。这样可以防止栈向上扩展时覆盖到TCB。
• 这种内存分配策略有助于避免栈溢出错误，确保每个任务的栈和TCB之间有正确的内存布局。

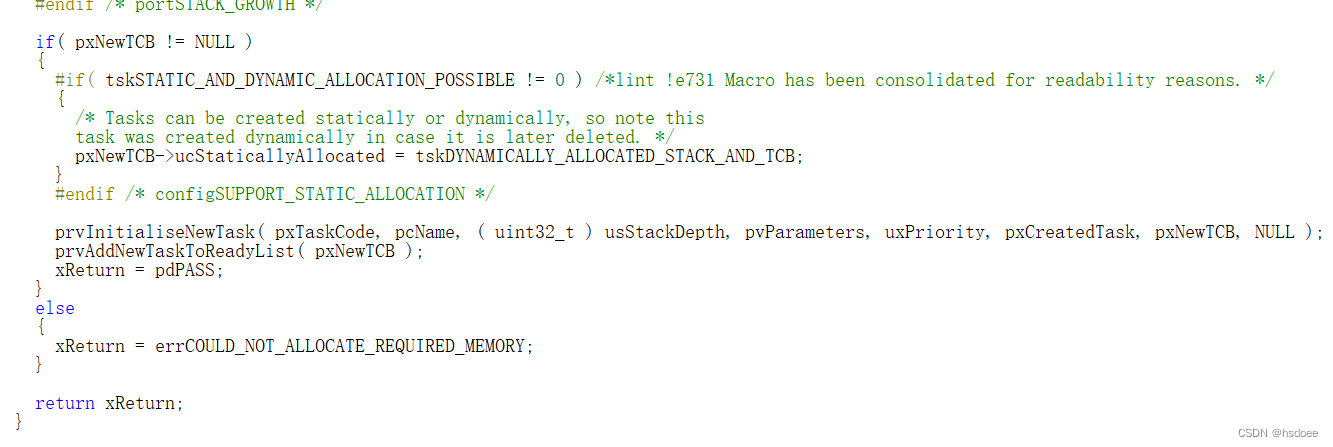

         pxNewTCB->pxStack表示将分配的栈内存基地址赋值给TCB 指针

        pxNewTCB->ucStaticallyAllocated = tskDYNAMICALLY_ALLOCATED_STACK_AND_TCB表示标记任务的内存分配状态，以便 FreeRTOS 能够在任务生命周期结束时正确地管理内存。

信号量：

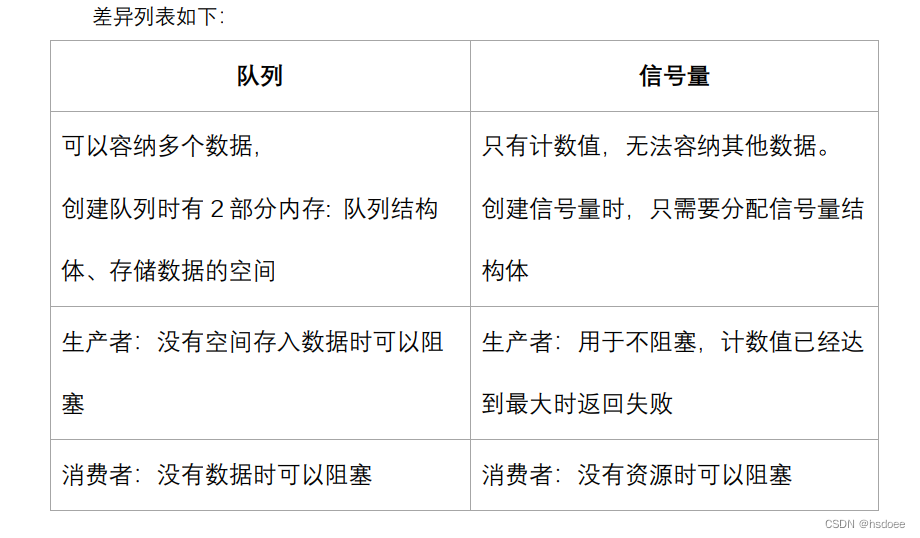

1、信号量与队列的区别：



互斥量：

  1、队列和信号量都可以完成互斥访问，但是效果不完美。

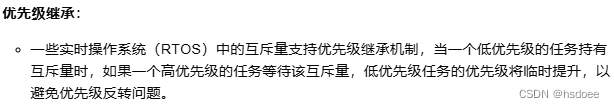

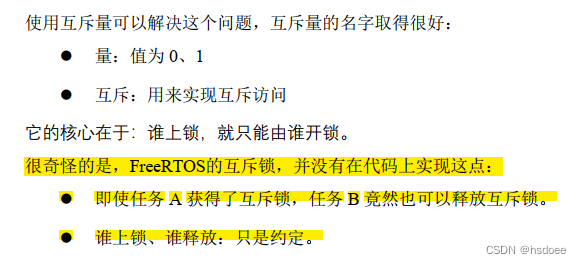

2、互斥量是一种特殊的二进制信号量，但是互斥量无法在ISR中使用。主要区别如下：

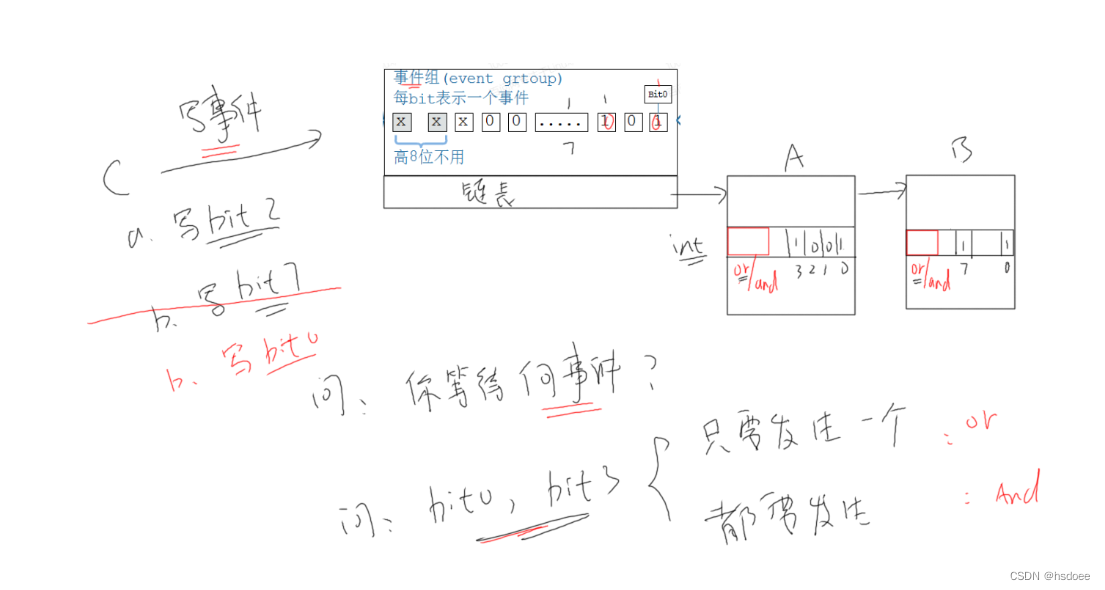

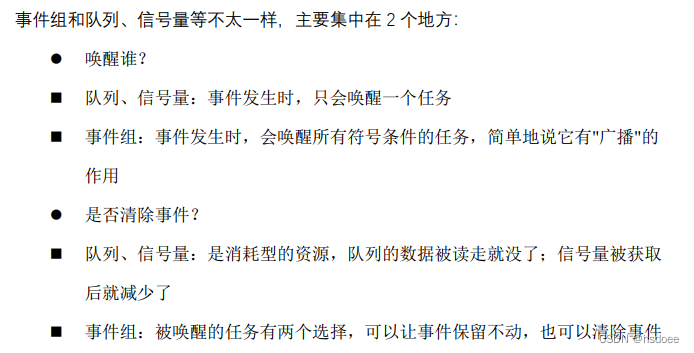

事件组：

任务通知：

定义：多对一的方式，与其他队列、信号量等都不一样，并且知道谁接收通知，无需中间通信结构体。

缺点：ISR无法接收数据

           无法缓冲数据，接受任务结构体中只有一个通知值

           接收方任务独享资源，因为数据直接存到其结构体内部

          发送方无法进入堵塞状态，无法发送通知给接受任务时会返回错误

          无法给多个任务发送数据

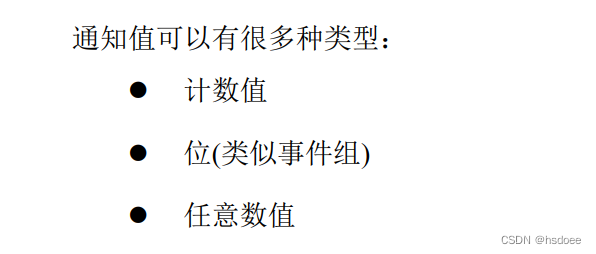

         通知值为32位无符号整形

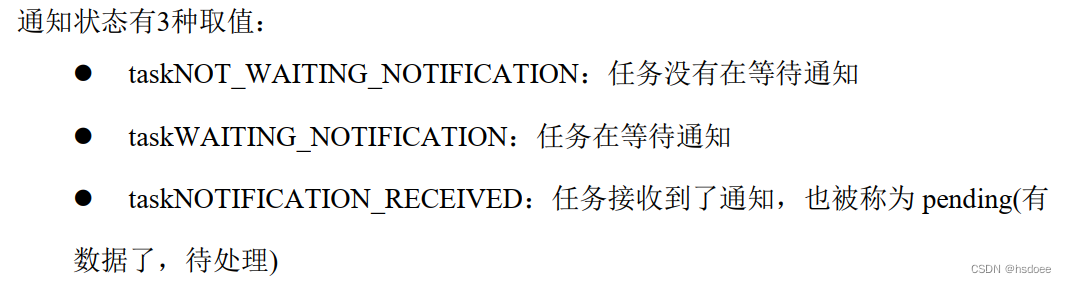

任务结构体：通知状态和通知值

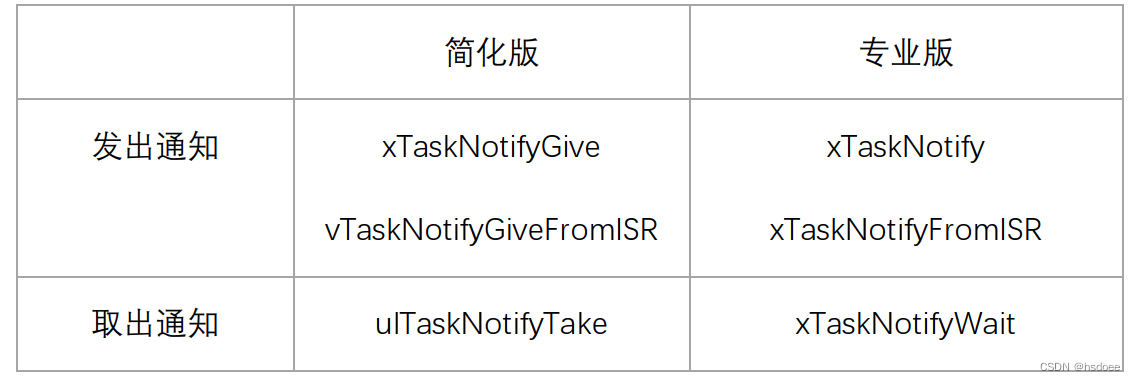

任务通知常用函数：

简化版：任务A为发送通知任务，任务B为接收任务。

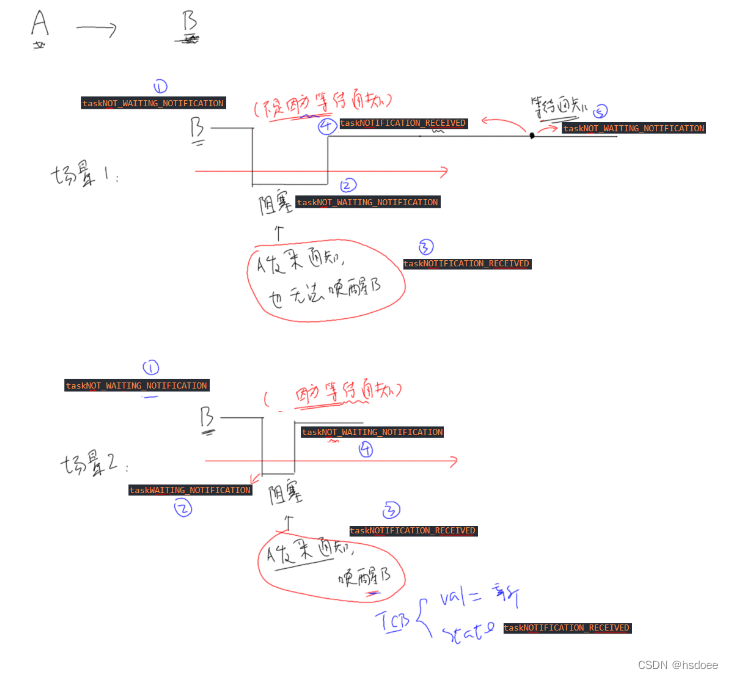

任务A调用xTASKNotifyGive给任务B发送通知，它会使任务B中的val++。如果任务B处于调用ulTaskNotifyTake函数，则其处于等待通知状态，任务B会被唤醒，val--。如果任务B未调用Take函数，则其处于接收数据状态，当其调用take函数后会立刻接收通知（不会进入阻塞等待），val--。专业版：任务A为发送通知任务，任务B为接收任务。

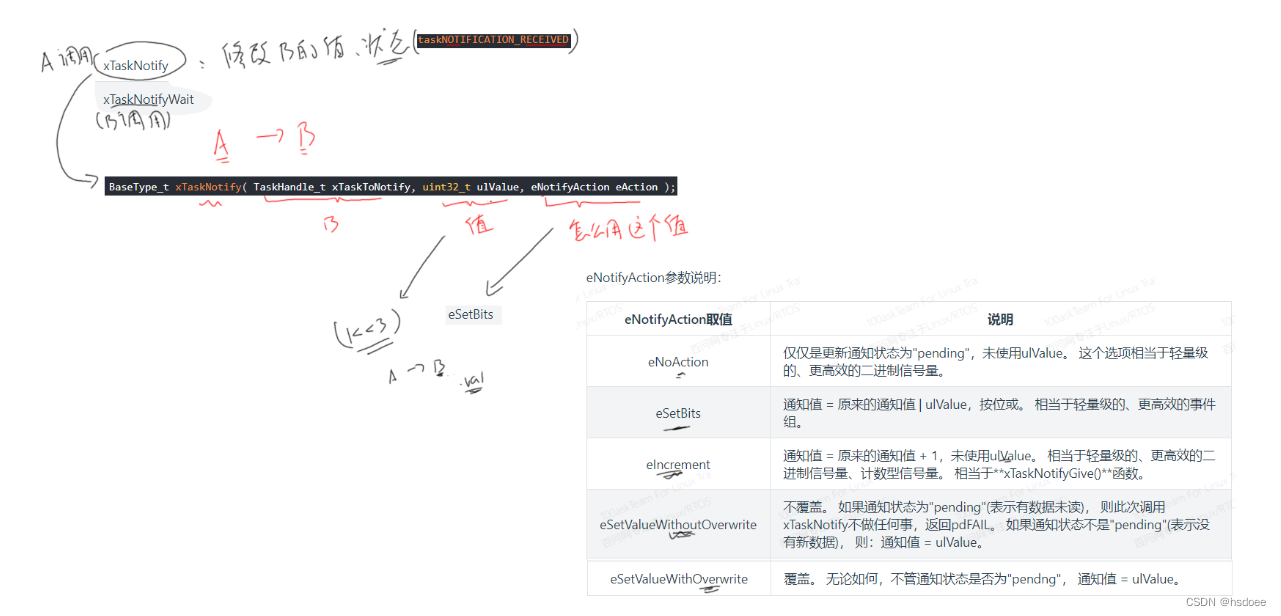

相较于简化版，专业版需要考虑参数。

其中，第一个参数为要接收数据的任务，第二个参数为要传的值，第三个参数是如何用。其中4表示如果存在通知值，新的通知值被舍弃，5与其相反直接进行覆盖。

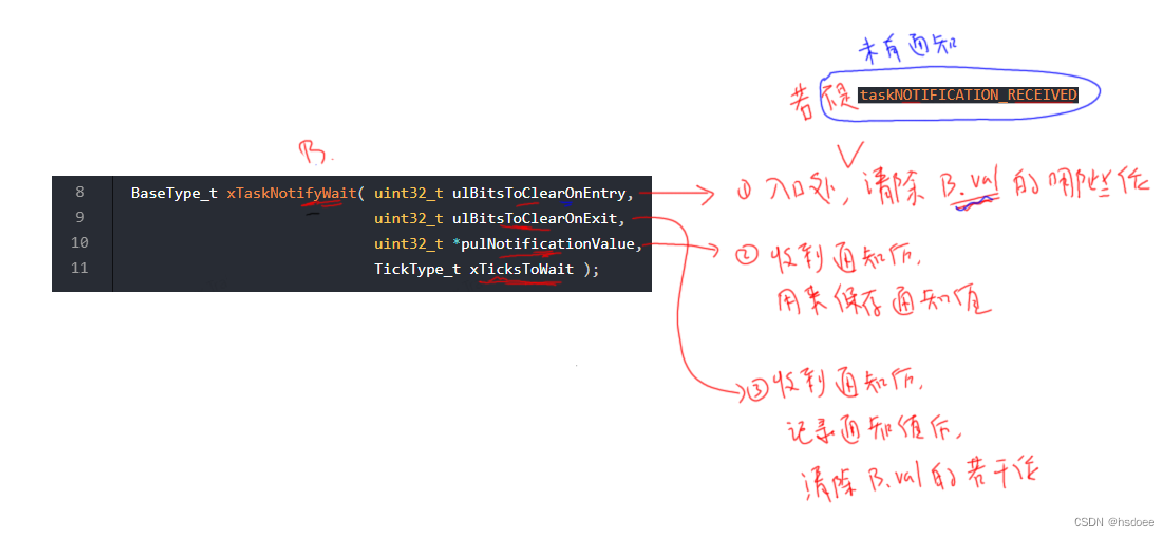

其中，第一个参数表示如果通知状态不是接收数据，清楚某些位，本意是等待某些事件产生，把之前旧数据的某些位请0。

软件定时器：

        RTOS中的软件定时器都是基于tick interupt，定时器可以当作一个结构体（包括超时时间、一次性/周期性、period、回调函数、参数、链表等等）。

        因为其和tick中断有关，但是并不会在中断函数中执行定时器。这是因为RTOS不允许内核/中断中执行不确定的代码，并且如果定时器函数消耗很多时间，会影响整个系统。故将其放入任务中运行，此任务在初始化调度器时候就会自动创建（若想使用定时器，需要将FreeRTOS的配置项configUSE_TIMERS被设置为1）。

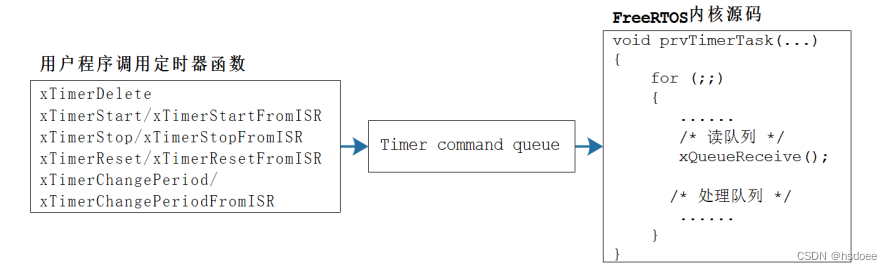

        整个定时器运行流程：通过调用定时器函数，进行写队列（通知唤醒定时器任务），之后读队列，并处理定时器回调函数。需要注意的是，如果任务在t1时刻就调用了定时器函数（命令被写入队列，但是由于其他任务优先级高，定时器任务进入阻塞状态），在t4时刻内核才读队列，定时器在tx时刻超时，超时时间为tx-t1(超时时间-定时器函数被调用时间)。

软件和中断两套函数：

根本原因：中断需要尽快处理，否则（1、低优先级的中断无法执行，实时性较差2、中断的优先级永远大于任务优先级，故程序会卡顿）

任务写队列函数，写队列存在两种情况

1、队列满，无法继续写入，自己变阻塞态

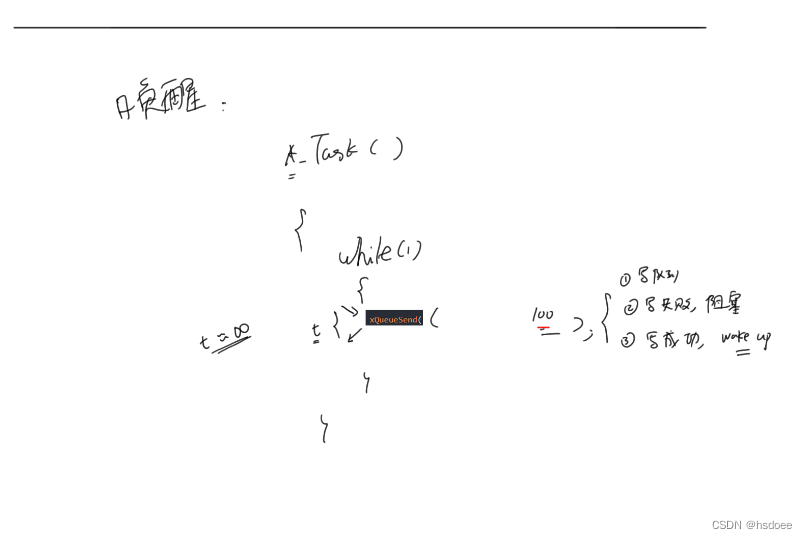

2、队列空，写队列，唤醒等待接收的任务（若唤醒的任务优先级更高，写队列所需时间可能无穷大；唤醒任务的优先级低于自己，则写队列时间为0）。

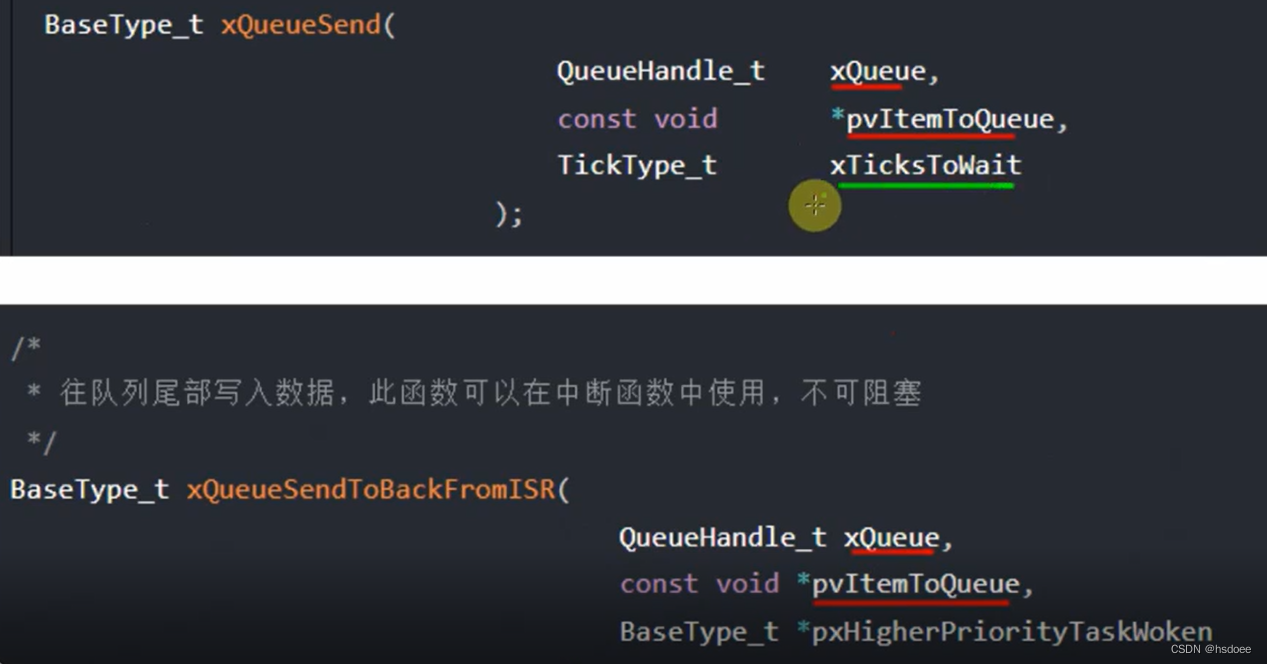

中断写队列函数

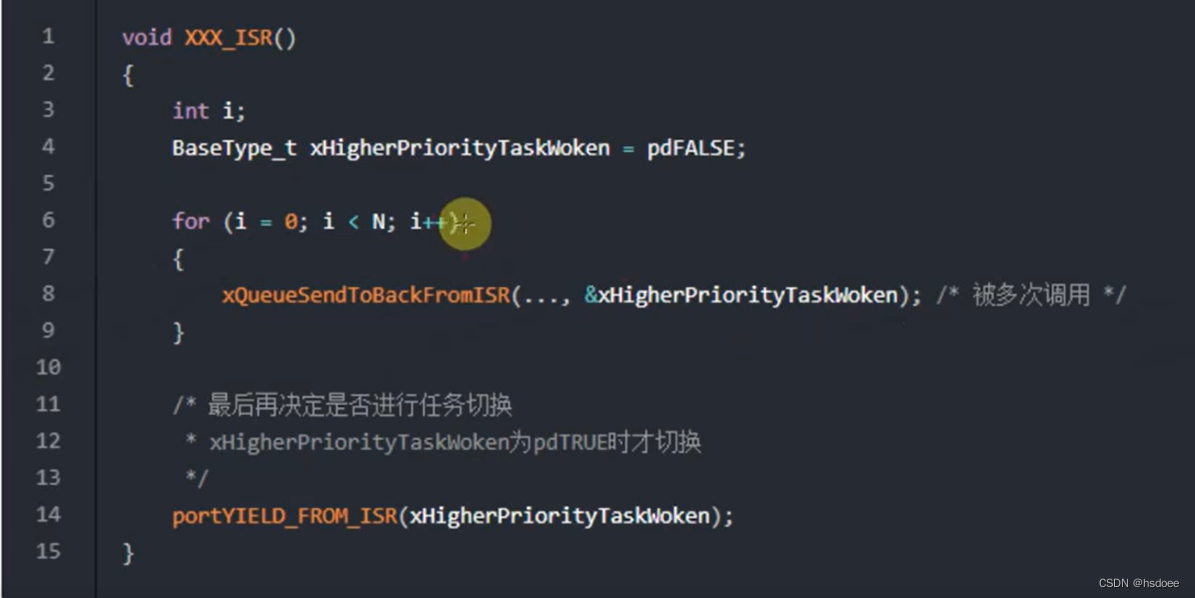

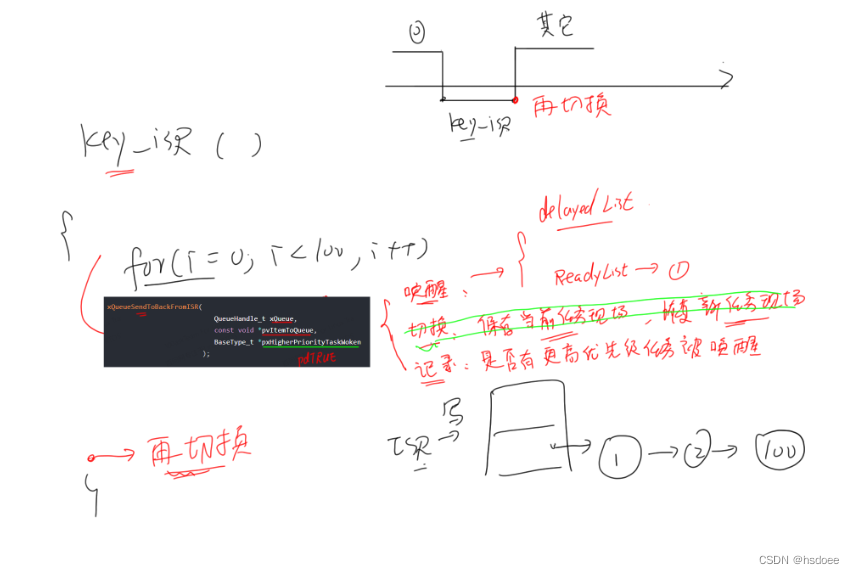

假设硬件中断函数里面有个大的循环，执行写队列操作时，若队列为空，则会唤醒接收任务，接收任务将从阻塞态变为就绪态，当接收任务的优先级高于发送任务，会切换到接受任务，这时程序需要保留发送任务的现场，包括寄存器的值等等，恢复新任务的现场，多次循环的话耗费相当多时间，与中断应尽快完成的理论不符合。因此，在中断函数里面写队列，若接收任务优先级比发送任务高，会标记下这个接收任务，在中断函数退出前调度 。

资源管理：

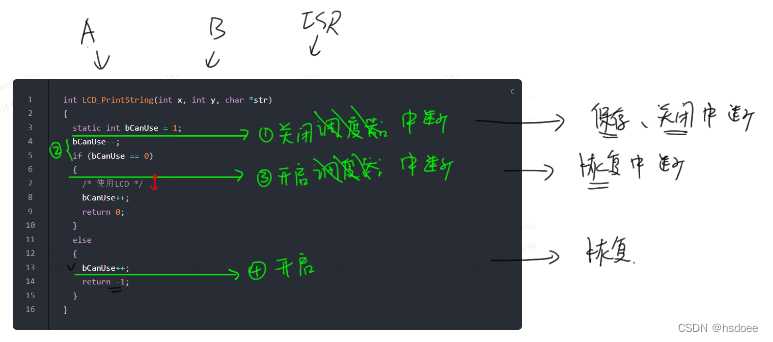

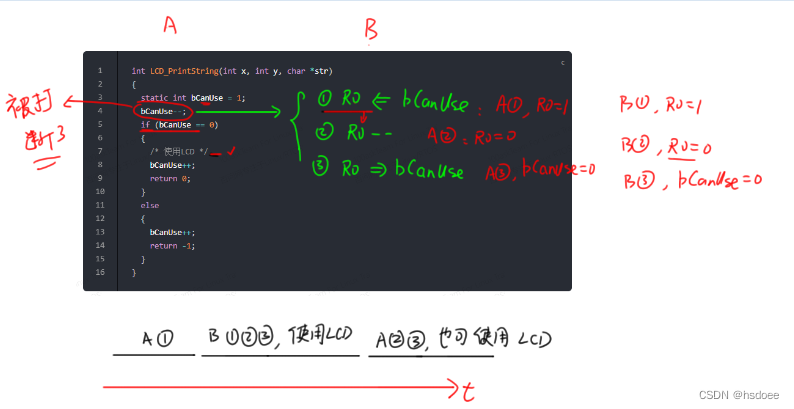

        前文中通过全局变量可以解决临界资源访问，但是并不是非常完美，如果出现下图情况，还是会出现多任务访问同意共享资源时出现冲突。

        针对上述问题，常见的方法引入信号量/互斥量，当一个任务拥有钥匙的时候，即使发生任务切换，其他任务没得钥匙也无法访问共享资源（公平竞争）。除此之外引入另外种方法，若是任务来抢资源就关闭调度器，中断抢资源就关闭中断。

1、屏蔽中断

①任务中屏蔽中断

左边的函数代表屏蔽中断，右边的函数代表重新使能中断。

②ISR中屏蔽中断

关于ISR中屏蔽中断，在屏蔽终端前会通过函数

获得中断的状态（因为ISR中中断可能是使能也能是禁止状态，所以要记录中断状态，便于访问完临界资源后恢复），调用taskenter保存中断状态、关闭中断，访问临界资源，调用taskexit恢复中断。

2、关闭调度器

        如果存在优先级比你高的任务来抢夺资源，无需关闭中断，仅需暂停调度器即可。通过下面函数实现调度器关闭开启。

关闭调度器的实质：判断uxSchedulerSuspended是否为0，若为非0则会关闭调度器。

        关于队列和事件组如何实现临界资源保护：

1、队列

任务/中断：写队列都是通过关中断实现临界资源保护；

2、事件组

任务/中断：关调度器

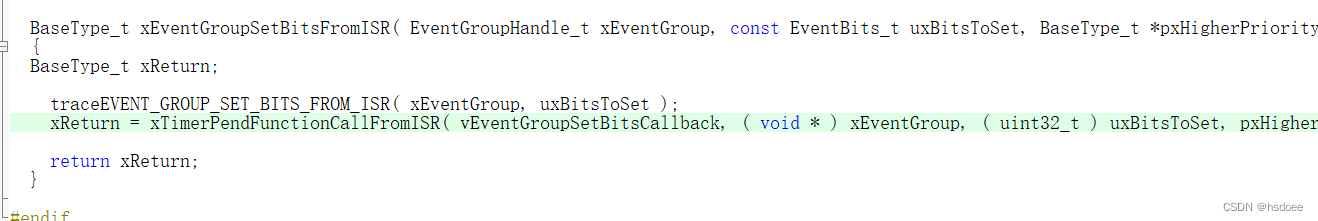

在中断中设置事件组->写定时器队列，实质上是触发定时器任务，在定时器任务里面写事件值 。所以对事件组的保护没必要关中断，其在任务中实现，通过开关调度器即可。
