一文助你吃透三极管！

写在前面：

本文章旨在总结备份、方便以后查询，由于是个人总结，如有不对，欢迎指正；另外，内容大部分来自网络、书籍、和各类手册，如若侵权请告知，马上删帖致歉。

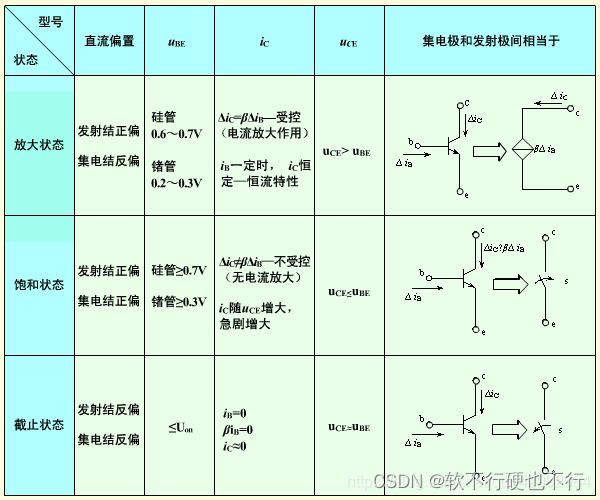

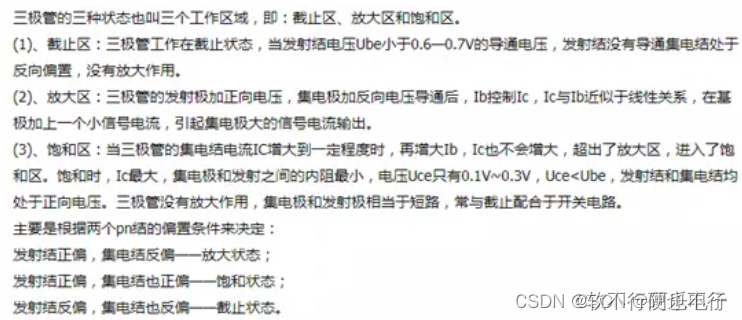

三极管的本质（三极管是晶体管的一种，不同于MOS管的电压控制，三极管是电流驱动） 晶体三极管具有电流放大作用，其实质是三极管能以基极电流微小的变化量来控制集电极电流较大的变化量。 三极管是通过在半导体基片上制作出两个相近的PN结，加上引出线制作而成。这是三极管最基本的和最重要的特性。 三极管的三个工作区：截止、饱和、放大 正反偏术语解析： NPN型三极管(基极电压大于发射极，集电极电压大于基极),就是发射结正偏集电结反偏 PNP型三极管(基极电压小于发射极，集电极电压小于基极),就是发射结正偏集电结反偏。 当三极管的集电结电流IC增大到一定程度时，再增大IB，IC也不会增大，超出了放大区，进入了饱和区。 饱和时，Ic最大，集电极和发射之间的内阻最小，电压UCE只有0.2V~0.3V，UCE<UBE，发射结和集电结均处于正向电压。三极管没有放大作用，集电极和发射极相当于短路，常与截止配合于开关电路。 判断方法当前三极管工作处于什么区? 首先假设三极管是工作在放大区，在计算C E两端的电压，以0.3伏作为饱和区放大区的判断标准（小于则为饱和模式，大于则为放大模式）；当C E间电压为无穷大时即为截止区！ 三极管放大到饱和状态的转换，到截止状态。 在放大状态时，随着输入电流IB的增大，当输出电流IC在负载电阻上的压降等于电源电压时，则电源电压就完全降落在负载电阻上，UCE不断变小直到等于0.2~0.3V，于是集电结就变成为0偏压，并进而变为反偏——即由放大状态转变为饱和状态。 当输入电压反偏时，则发射结和集电结都成为了反偏，没有电流通过，即为截止状态。 怎么使用仪器仪表区分NPN还是PNP? PN结，定管型&
