1、简介

今天主要解析MONAI中第一个例程：Medical Image Classification Tutorial with the MedNIST Dataset。MedNIST是从 TCIA, the RSNA Bone Age Challenge, and the NIH Chest X-ray dataset 收集和整理的数据集（Dr. Bradley J. Erickson M.D., Ph.D）。因为图像分辨率低、所需计算资源少，MdNIST非常适合作为初学者理解、掌握和评估人工智能算法的数据集。

2、代码详解

2.1 建立环境

（1）首先安装MONAI软件包：

!pip install monai  # 安装MONAI软件包

（2）导入MONAI、matplotlib等软件包

#导入monai和matplotlib软件包，如果没有安装则安装这两个软件包
!python -c "import monai" || pip install -q "monai-weekly[pillow, tqdm]"
!python -c "import matplotlib" || pip install -q matplotlib
 #魔法命令，不用新建窗口，直接显示图形
%matplotlib inline

初学者不用过于关心这段代码的细节，只要知道通过这三条语句可以确保安装了MONAI和matplotlib软件包并导入当前环境。

（3）导入其他常用软件包及MONAI相关模块

import os # 用于目录及文件操作，常用指令有os.listdirs(),os.path.join(),os.path.exists()
import shutil # 比os权限更高，可以删除目录
import tempfile # 临时文件操作
import matplotlib.pyplot as plt #数据可视化操作
import PIL # 图像处理库
import torch # 一种深度学习框架
from torch.utils.tensorboard import SummaryWriter # 记录训练过程中的统计信息，用于可视化训练过程
import numpy as np # 一种常用的矩阵数值计算的库
from sklearn.metrics import classification_report # 一种经典的机器学习软件库skleran，生成模型指标报告

初学者可以了解下：

os、shutil和tempfile是用来处理目录和文件的，包括文件和目录的建立与删除；numpy是向量化数值计算库，可以加快向量运算；matplotlib.pyplot 可以显示图形和数据可视化；PIL是图像处理库；torch是深度学习框架，深度学习模型的建立、训练和评估都需要该处理框架；sklearn.metric 提供了评估分类效果的函数。

from monai.apps import download_and_extract # 下载和提取数据集
from monai.config import print_config # 显示monai的配置信息，可以根据需要安装选装模块
from monai.data import decollate_batch, DataLoader# decollate_batch:将批量数据拆成单独的数据；DataLoader数据加载器
from monai.metrics import ROCAUCMetric #ROC AUC指标
from monai.networks.nets import DenseNet121 # 稠密卷积网络，2017年优秀CVPR文章
from monai.transforms import ( # monai的预处理函数
    Activations,#激活函数
    EnsureChannelFirst,#确保数据通道在第一位，满足pytorch数据格式要求
    AsDiscrete,# 将数据转换为离散值
    Compose,# 通过compose得到变换的结果，
    LoadImage,# 装载图像
    RandFlip,# 随机翻转
    RandRotate,# 随机旋转
    RandZoom,# 随机放大
    ScaleIntensity,# 改变图像的灰度值
)
from monai.utils import set_determinism # 用来设定随机数状态

print_config() # 打印monai的配置信息

monai提供了深度学习所涉及的数据加载、预处理、评估等一系列操作。

2.2 设置数据目录

因为Kaggle的输出目录为：'/kaggle/working/'，因此为了保证后续操作能够正常执行，可以把数据目录设置为'/kaggle/working/'。

root_dir = r'/kaggle/working/'# r字符串可以保证/不是转义字符，使得目录写法与真实状态一致

不要忽略目录字符串前的字符r。

2.3 下载数据集

通过以下代码，可以从数据集网站下载数据集压缩包，并解压到kaggle的当前目录。

resource = "https://github.com/Project-MONAI/MONAI-extra-test-data/releases/download/0.8.1/MedNIST.tar.gz"
md5 = "0bc7306e7427e00ad1c5526a6677552d" #数据资源为止

compressed_file = os.path.join(root_dir, "MedNIST.tar.gz")#设置压缩文件名字
data_dir = os.path.join(root_dir, "MedNIST")#设置数据文件名
if not os.path.exists(data_dir):#如果数据文件名不存在，
    download_and_extract(resource, compressed_file, root_dir, md5) # 下载数据数据

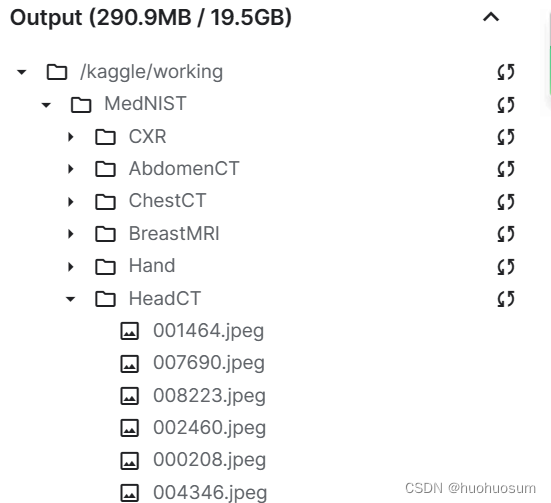

在kaggle平台右侧可以看到/kaggle/working/目录下面的MedNIST.tar.gz文件和MedNIST目录下CXR、AdbomenCT等文件夹，每个文件夹表示一种目标类别，其中有大量该类型的图像数据。

2.4 设置随机数种子，确保试验的可重复性

通过set_determinism(seed=0)把随机数种子设置为0，从而保证试验的可重复性。

set_determinism(seed=0) # 设置随机数种子

2.5 从数据目录读取文件名

数据集一共有6个目录，目录名可以作为分类标签，目录下的数据作为图像数据。代码如下：

# 通过列表表达式得到分类列表
class_names = sorted(x for x in os.listdir(data_dir) if os.path.isdir(os.path.join(data_dir, x)))
# 获取标签数量
num_class = len(class_names)
# 通过列表表达式，得到各个文件夹下的文件名列表，image_files[0]是长度为1000的AbdomenCT 文件名列表
image_files = [
    [os.path.join(data_dir, class_names[i], x) for x in os.listdir(os.path.join(data_dir, class_names[i]))]
    for i in range(num_class)
]
# 列表表达式得到每一类数据个数的列表，应该为：[10000, 8954, 10000, 10000, 10000, 10000]
num_each = [len(image_files[i]) for i in range(num_class)]
image_files_list = []# 定义文件名列表
image_class = []#定义目标种类列表
for i in range(num_class): # 将二维图像文件名整合为一维列表。
    image_files_list.extend(image_files[i])# 图像文件名序列
    image_class.extend([i] * num_each[i])# 标签序列，与图像文件名序列长度相同
num_total = len(image_class) # 标签序列的长度就是总共的样本数量，即文件名序列长度。
image_width, image_height = PIL.Image.open(image_files_list[0]).size # 所有文件的图像数据都是相同大小，
#通过图像文件名列表的第一个文件获得图像的尺寸

print(f"Total image count: {num_total}")#输出样本总数
print(f"Image dimensions: {image_width} x {image_height}")#输出图像数据的尺寸 64×64
print(f"Label names: {class_names}")# 输出标签种类
print(f"Label counts: {num_each}") # 输出每个标签对用的图像数据数量

深度学习模型训练需要匹配好数据和标签对，这段代码通过列表表达式，分别建立起文件名列表image_files_list和标签列表image_class，通过访问这两个列表就能得到图像数据及其对应的类别。

2.6 随机从数据集读取图像并显示

plt.subplots(3, 3, figsize=(8, 8))#建立包含 3×3 子窗口，尺寸为8×8英寸的图像窗口
for i, k in enumerate(np.random.randint(num_total, size=9)): # 从图像数据中随机抽取9个数
    im = PIL.Image.open(image_files_list[k]) # 利用PIL读取一个图像数据
    arr = np.array(im)# 转换为 ndarry数据类型
    plt.subplot(3, 3, i + 1)# 选中3×3窗口中的第i+1个窗口
    plt.xlabel(class_names[image_class[k]])# 再x坐标上写出该图像对应的种类
    plt.imshow(arr, cmap="gray", vmin=0, vmax=255)# 按照灰度显示图像，且仅显示0-255区域
#     plt.imshow(arr, cmap="gray")
plt.tight_layout()
plt.show()

在深度学习中，常常用plt.subplot函数通过九宫格的方式进行数据可视化。

2.7 数据集划分

因为数据集相对较大，一共有6万多张图片，因此训练集、验证集和测试集可以不按照7：2：1的方式划分。在本例程中，是按照8：1：1的方式来划分训练集、验证机和测试集的。具体代码如下：

val_frac = 0.1 #设置验证集数据比例
test_frac = 0.1#设置测试集数据比例
length = len(image_files_list)#获得图像数据大小
indices = np.arange(length)# 获得0.。length-1的序号向量
np.random.shuffle(indices)# 打乱序号向量，消除数据先后顺序的影响

test_split = int(test_frac * length)#测试集大小
val_split = int(val_frac * length) + test_split#验证机大小
test_indices = indices[:test_split]#取得测试集序号序列
val_indices = indices[test_split:val_split]#取得验证集序号序列
train_indices = indices[val_split:]#剩下的就是训练集序号序列

train_x = [image_files_list[i] for i in train_indices]# 通过训练集序号序列，得到训练集文件名列表。
train_y = [image_class[i] for i in train_indices]# 通过训练集序号序列，得到训练集对应的标签列表。
val_x = [image_files_list[i] for i in val_indices]# 通过验证集序号序列，得到验证集文件名列表。
val_y = [image_class[i] for i in val_indices]# 通过验证集序号序列，得到训练集对应的标签列表。
test_x = [image_files_list[i] for i in test_indices]# 通过测试集序号序列，得到测试集文件名列表。
test_y = [image_class[i] for i in test_indices]# 通过测试集序号序列，得到测试集文件名列表。
# 打印出训练集、验证集和测试集数据长度
print(f"Training count: {len(train_x)}, Validation count: " f"{len(val_x)}, Test count: {len(test_x)}")

对于分类问题，深度学习模型往往需要打乱数据顺序来消除数据先后顺序的影响。在实际应用中，不是在数据读入内存后再打乱顺序，而是通过对数据文件名进行随机排序。为了确保数据文件和标签在排序过程中保证对应关系不变，需要对序号（索引）序列进行操作。

2.8 定义MONAI的transforms、Dataset 和DataLoader（数据预处理）

MONAI中的transforms模块包含了所有的图像数据预处理操作，具体代码及注释如下：

#对于训练集图像数据，进行图像数据载入、图像数据通道前移、灰度归一化，随机翻转、旋转和放大等操作，提升数据多样性
train_transforms = Compose(# 用Compose通过列表组合多个变换(预处理)操作
    [
        LoadImage(image_only=True),# 只读入图像数据
        EnsureChannelFirst(),# 确保把图形数据的通道放在第一位，满足torch框架要求
        ScaleIntensity(),# 把输入图像数据灰度值缩放到0-1范围内
        RandRotate(range_x=np.pi / 12, prob=0.5, keep_size=True),# 50%概率产生-pi/12-pi/12角度的旋转，图像尺寸不变
        RandFlip(spatial_axis=0, prob=0.5),# 50%概率产生围绕纵轴的图像翻转
        RandZoom(min_zoom=0.9, max_zoom=1.1, prob=0.5),# 50%概率产生0.9-1.1的图像分辨率缩放
    ]
)
# 对验证集数据进行以下操作：图像数据载入、通道前移和灰度归一化操作
val_transforms = Compose([LoadImage(image_only=True), EnsureChannelFirst(), ScaleIntensity()])
# 对于预测数据的操作为 softmax激活函数，因为标签种类数为6，需要采用softmax分类，得到属于每一类的概率值。
y_pred_trans = Compose([Activations(softmax=True)])
# 把数据转换为离散值，采用onehot编码
y_trans = Compose([AsDiscrete(to_onehot=num_class)])

通过上述设置，分别定义好了训练集变换train_transforms，验证集变换val_transforms，预测结果变换y_pred_trans，图像种类（标签）变换y_trans，只要正确引用上述变换，就可以对数据完成预先定义的预处理操作。

class MedNISTDataset(torch.utils.data.Dataset):#定义MedNIST数据集
    def __init__(self, image_files, labels, transforms):# 初始化函数，获得图像文件名，标签和预处理函数
        self.image_files = image_files
        self.labels = labels
        self.transforms = transforms

    def __len__(self): # 返回数据
        return len(self.image_files) # 返回数据文件名的数量，即图像数据长度

    def __getitem__(self, index): # 按照索引，返回图像数据和对应的标签
        return self.transforms(self.image_files[index]), self.labels[index]

# 把训练集文件名列表和标签列表，以及定义的变换作为参数调用，用MedNISTDataset实例化train_ds数据集
train_ds = MedNISTDataset(train_x, train_y, train_transforms)
# 用DataLoader得到训练集数据加载器，批量大小为300（batch_size决定），打乱顺序（shuffle决定），通过10个线程同时加载数据。
train_loader = DataLoader(train_ds, batch_size=300, shuffle=True, num_workers=10)
# 把验证集文件名列表和标签列表，以及定义的变换作为参数，通过MedNISTDataset实例化为val_ds数据集
val_ds = MedNISTDataset(val_x, val_y, val_transforms)
# 用DataLoader得到验证数据加载器，其数据集为val_ds,批量大小300（batch_size），通过10个线程加载数据
val_loader = DataLoader(val_ds, batch_size=300, num_workers=10)
# 把测试集文件名列表和标签列表、以及验证集变换（只进行灰度归一化）作为参数调用，用MedNISTDataset生成测试数据集
test_ds = MedNISTDataset(test_x, test_y, val_transforms)
# 用DataLoader得到测试数据加载器，其数据集为test_ds,批量大小300（batch_size），通过10个线程加载数据
test_loader = DataLoader(test_ds, batch_size=300, num_workers=10)

在训练深度模型前，需要定义训练、验证和测试数据集_ds及对应的数据加载器_loader。MONAI集成了pytorch框架方法，只需定义MedNISTDataset Class，实例化_ds数据集，再通过调用DataLoader得到对应的数据加载器_loader，就可以运行深度学习框架进行训练了。

2.9 定义深度学习模型（网络）及优化器

在完成数据加载器的定义之后，就可以开始深度学习模型设计、策略和优化算法选择了。模型选择稠密神经网络DenseNet121，损失函数选择交叉熵，优化算法选择Adam。代码及注释如下：

device = torch.device("cuda" if torch.cuda.is_available() else "cpu")#如果平台由gpu，就设置为gpu计算
model = DenseNet121(spatial_dims=2, in_channels=1, out_channels=num_class).to(device)#选择DenseNet121模型
loss_function = torch.nn.CrossEntropyLoss()#损失函数选择交叉熵损失函数
optimizer = torch.optim.Adam(model.parameters(), 1e-5)#优化算法为Adam
max_epochs = 4#对所有数据训练四次，也可以增加训练次数
val_interval = 1#每次epoch后都会尽心验证
auc_metric = ROCAUCMetric()#评估指标为ROC曲线下面积，越接近1说明模型效果越好。

2.10 训练模型

准保好了数据加载器、定义好模型，并设置好损失函数及优化算法之后，就可以开始模型训练了。模型训练也需要设置一些参数，比如批量大小（batch_size）、训练循环次数（epochs），以及评价训练效果的性能指标。代码及注释如下：

best_metric = -1 # 定义最佳测量值变量
best_metric_epoch = -1# 定义最佳训练循环次数变量
epoch_loss_values = []#定义训练损失值里诶博鳌
metric_values = []#定义测量值列表
writer = SummaryWriter()#记录训练过程指标，用于可视化训练过程

for epoch in range(max_epochs):#根据训练循环次数开始训练
    print("-" * 10)#每次循环，打印10个_
    print(f"epoch {epoch + 1}/{max_epochs}")#f字串，打印当前属于第几次训练循环
    model.train()#初始化模型训练
    epoch_loss = 0#初始化训练损失
    step = 0#当前循环，批量计数为0
    for batch_data in train_loader:#通过训练数据加载器获得批量数据，300组数据
        step += 1#批量计数加1
        inputs, labels = batch_data[0].to(device), batch_data[1].to(device)# 批量图像和标签数据分别放入设备
        optimizer.zero_grad()#梯度初始化
        outputs = model(inputs)#前向传播
        loss = loss_function(outputs, labels)#计算损失函数
        loss.backward()#反向传播求梯度
        optimizer.step()#更新权重
        epoch_loss += loss.item()#叠加损失值
        #打印当前批次和总批次数，以及当前批量数据的损失
        print(f"{step}/{len(train_ds) // train_loader.batch_size}, " f"train_loss: {loss.item():.4f}")
        epoch_len = len(train_ds) // train_loader.batch_size #每次训练数据循环的批次数目，等于训练数据//批量大小
        writer.add_scalar("train_loss", loss.item(), epoch_len * epoch + step)#
    epoch_loss /= step # 当前批次的平均损失
    epoch_loss_values.append(epoch_loss)#当前批次的平均损失添加近列表
    print(f"epoch {epoch + 1} average loss: {epoch_loss:.4f}")#打印平均损失

    if (epoch + 1) % val_interval == 0:# 根据val_interval值，进行验证
        model.eval()#初始化评估函数
        with torch.no_grad():# 评估时，不要计算梯度
            y_pred = torch.tensor([], dtype=torch.float32, device=device)#定义预测向量
            y = torch.tensor([], dtype=torch.long, device=device)#定义标签向量
            for val_data in val_loader:#按照批量要求读入验证数据与标签
                val_images, val_labels = (#把批量验证数据和标签放入设备
                    val_data[0].to(device),
                    val_data[1].to(device),
                )
                y_pred = torch.cat([y_pred, model(val_images)], dim=0)# 对批量预测数据进行拼接
                y = torch.cat([y, val_labels], dim=0)# 对批量标签数据进行拼接，直至循环完毕
            y_onehot = [y_trans(i) for i in decollate_batch(y, detach=False)]#对标签数据变换为one-hot编码
            y_pred_act = [y_pred_trans(i) for i in decollate_batch(y_pred)]#预测数据，形成预测数据列表
            auc_metric(y_pred_act, y_onehot)#计算模型预测的AUC值
            result = auc_metric.aggregate()# 对AUC值进行累加
            auc_metric.reset()
            del y_pred_act, y_onehot # 删除预测数据列表和测试one-hot列表
            metric_values.append(result) # 将AUC结果添加到测量值列表上
            acc_value = torch.eq(y_pred.argmax(dim=1), y)
            acc_metric = acc_value.sum().item() / len(acc_value)
            if result > best_metric:#根据最佳AUC值，保存模型参数
                best_metric = result
                best_metric_epoch = epoch + 1
                torch.save(model.state_dict(), os.path.join(root_dir, "best_metric_model.pth"))
                print("saved new best metric model")
            print( # 每次训练循环结束后，打印相关信息
                f"current epoch: {epoch + 1} current AUC: {result:.4f}"
                f" current accuracy: {acc_metric:.4f}"
                f" best AUC: {best_metric:.4f}"
                f" at epoch: {best_metric_epoch}"
            )
            writer.add_scalar("val_accuracy", acc_metric, epoch + 1)#保存验证精度
#所有训练循环结束后，打印最佳测量参数，及其对应的训练循环次数
print(f"train completed, best_metric: {best_metric:.4f} " f"at epoch: {best_metric_epoch}")
writer.close() #关闭训练过程参数记录
printf("Train finished!")#显示循环结束

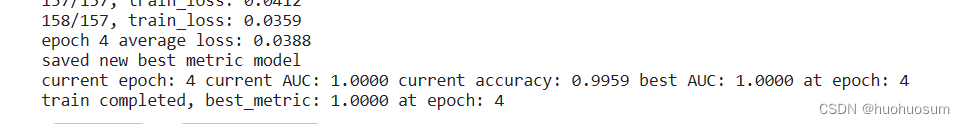

训练完成后，会显示下列信息：

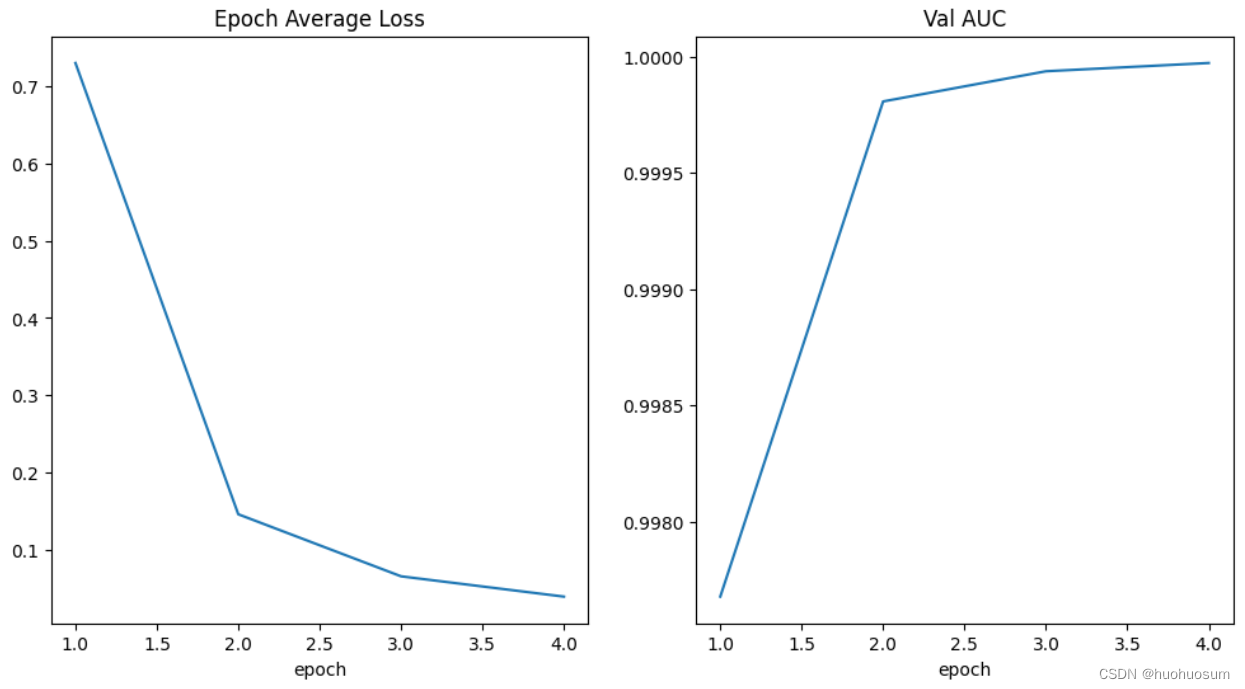

2.11 损失和性能指标可视化

在上面的训练代码中，我们通过epoch_loss_values变量和metric_values变量记录了每次训练循环过程的损失值和性能指标，通过matplotlib.pyplot软件包的plot命令，可以绘制出损失和性能指标变化曲线，能够形象地展现出损失及性能指标与训练循环次数的关系。代码及注解如下所示：

plt.figure("train", (12, 6))#新建一个绘图窗口，尺寸为12×6英寸
plt.subplot(1, 2, 1)#打开左边第一个绘图区
plt.title("Epoch Average Loss")#绘图区名字设置为"Epoch Average Loss"
x = [i + 1 for i in range(len(epoch_loss_values))]# 通过列表表达式，得到epoch_loss_values长度列表
y = epoch_loss_values# y轴就是epoch_loss_values值
plt.xlabel("epoch")#横坐标名称为epoch
plt.plot(x, y)#以x和y数据，绘制曲线
plt.subplot(1, 2, 2)#开开右边第二个绘图区
plt.title("Val AUC")#设置绘图区名称为 "Val AUC"
x = [val_interval * (i + 1) for i in range(len(metric_values))]# 通过列表表达式，得到metric_values长度列表
y = metric_values #y轴数据为metric_values
plt.xlabel("epoch")# x 轴标号为“epoch”
plt.plot(x, y) #绘制曲线
plt.show() # 显示图像

代码运行结果如下图所示：

从上图可以看出，随着训练循环次数（epoch）的增加，平均损失越来越小，AUC精度越来越高，说明模型参数选择合理，设计流程正确。

2.12 在测试集评估模型

深度学习模型的训练离不开训练集、验证集和测试集，训练集用来优化模型参数，验证集确定最佳模型参数，而测试集则用来评估模型的泛化能力。测试代码及注解如下：

# 加载预训练模型权重
model.load_state_dict(torch.load(os.path.join(root_dir, "best_metric_model.pth")))
# 设置模型评估模式，不更新权重
model.eval()
y_true = []#设置真实值列表
y_pred = []#设置预测值列表
with torch.no_grad():# 仅进行前向传播，不计算梯度，节约内存开销，提高计算速度
    for test_data in test_loader: # 批量加载数据
        test_images, test_labels = (
            test_data[0].to(device),# 把测试图像加载到设备，
            test_data[1].to(device),# 把标签数据加载到设备
        )
        pred = model(test_images).argmax(dim=1)# 对测试图像数据进行预测，并把结果转换为最大概率对应的序号值
        for i in range(len(pred)):#遍历测试序列每一个元素
            y_true.append(test_labels[i].item())# 添加测试标签到y_true列表中
            y_pred.append(pred[i].item())#添加预测值到y_pred列表中

得到了测试标签序列y_true和预测序列y_pred之后，可以利用sklearn中的函数很方便第计算出混淆矩阵，从而更全面地评估训练模型的泛化能力。具体代码及解释如下：

# 生成分类评价报告，y_true是标签列表，y_pred是预测值列表，target_names是标签分类列表，digits决定小数点后保留位数
print(classification_report(y_true, y_pred, target_names=class_names, digits=4))

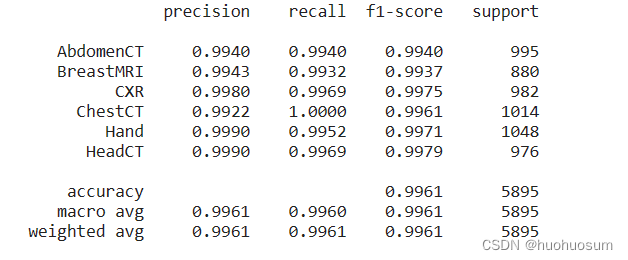

运行结果如下图所示：

从图中可以看出，模型分类的精确率(precision)都大于0.99，说明所有预测为真的样本中真样本所占的比例；召回率(recall)也大于0.99，说明所有真样本中预测为真的样本所占的比例，召回率越高说明漏诊率越低。这两个指标是相互制约，一般通过f1-score（精确率和召回率的调和平均数）综合反应模型的性能，模型对各种类型的f1-score都是大于0.99的，性能较好。

3. 总结

通过MONAI提供的Medical Image Classification Tutorial with the MedNIST Dataset例程，我们对MONAI框架用于医学图像分类任务流程有了初步了解。一般来讲，基于MONAI的流程可以分为：数据预处理、数据集划分、模型定义（含算法、损失函数选择）、模型训练验证和模型评估。即使对代码和算法不太了解也没关系，我们可以把这段代码当做黑匣子，只需要按照这个例程的要求准备好自己的数据，就可以直接跑这段代码，训练和评估模型的性能了。后面将会基于本例程对MONAI框架运用进行提炼总结，并尝试如何运用该例程代码处理其他数据集。

参考：MONAI - Home
