AD7656调试记录

关于AD7656与TMS320F2812之间进行数据采集
根据手册资料，简要介绍下芯片AD7656,芯片的引脚框图见下图1。

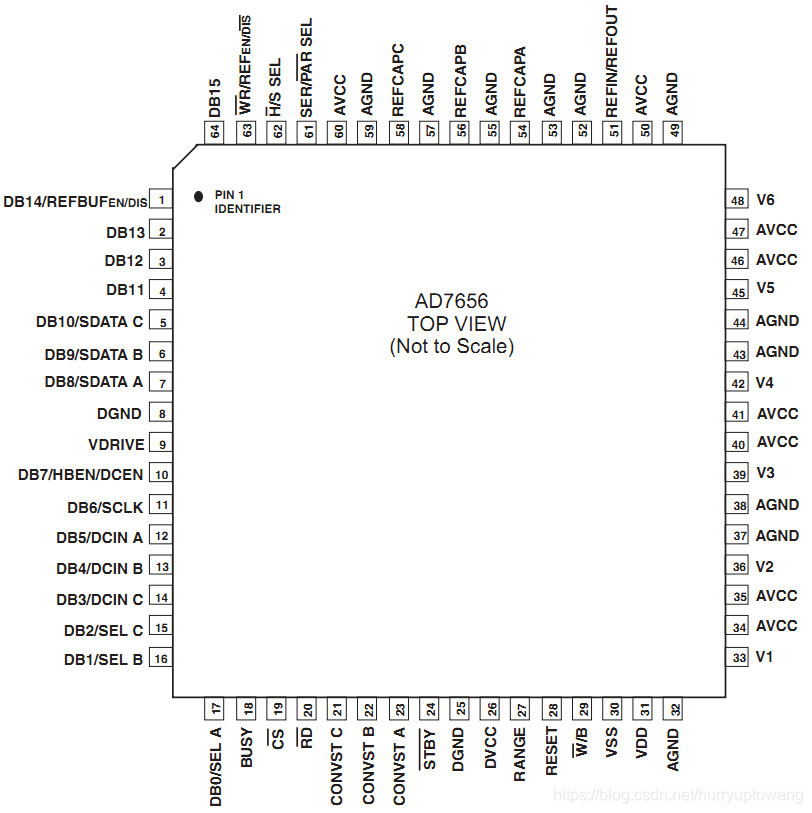

                                       图1  AD756引脚功能图

该芯片主要引脚功能如下：
1、该芯片23脚CONV A、22脚CONV B、21脚CONV C的逻辑输入，用于启动ADC对的转换，其中CONVSTA用于启动V1和V2上的同时转换；CONVSTB用于在V3和V4上的同时转换；CONVSTC用于启动V5和V6上的同时转换。当CONVSTX从低电平变换到高电平时，所选ADC对启动转换；
2、该芯片18脚BUSY信号，该信号为逻辑输出信号，当所选ADC对启动转换期间，该引脚一直输出高电平，直至AD转换完成，AD转换数据输出到数据寄存器，该引脚输出才变为低电平；
3、该芯片24脚STBY待机模式输入逻辑，当该脚为低电平输入时芯片进入待机模式，当该脚为高电平输入时芯片进入工作模式；
4、该芯片29脚W/B为Word/Byte模式逻辑输入，当该引脚输入低电平时进入Word模式，数据通过并行数据总线DB [15：0]进行传输；当该引脚输入高电平时进入Byte模式，数据通过并行数据总线DB [15：8]进行传输；
5、该芯片61脚SER/PAR为串行并行选择输入信号。当该引脚输入低电平时，选择并行接口模式；该引脚输入高电平时，选择串行接口模式；
6、该芯片62脚H/S SEL为硬件/软件选择输入信号，当该引脚输入低电平且该芯片的61脚SER/PAR为逻辑低电平时，该芯片在硬件选择模式下运行，此时要同时采样的ADC对由CONVST引脚选择，当该引脚输入高电平且该芯片的61脚SER/PAR为逻辑低电平时，通过写入控制寄存器来选择要同时采样的ADC对。
7、该芯片27脚RANGE为模拟量输入范围选择信号，该引脚为逻辑输入信号，该引脚上的极性将确定模拟输入通道是否具有的输入范围，当该引脚输入高电平时，进行下一次AD转换的范围是±2 x Vref，当该引脚输入低电平时，下一个转换的范围是±4 x Vref。
8、该芯片28脚RESET为复位输入信号，高电平复位。
上述为该芯片主要使用的几个引脚，下面以一个实际应用来说明：
该芯片27脚RANGE、29脚W/B、61脚SER/PAR、62脚H/S SEL均接地，通过硬件模式16位数据总线进行数据传输，采集电压范围为±10V；TMS320F2812自带的AD采集可采集的电压范围为0～3V，一般设计时为最大输入电压的80%，其输入电压范围为0～2.5V之间，采用该芯片可更大程度的提高芯片采样精度，在使用TMS320F2812通过AD7656进行数据采集时，首先TMS320F2812与AD7656的硬件接口见表1。

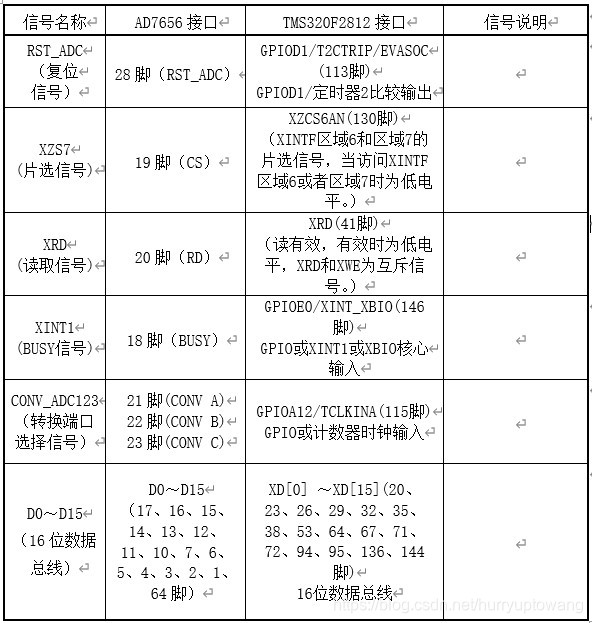

                              表1 TMS320F2812与AD7656的硬件接口

芯片AD7656与TMS320F2812进行数据传输的流程如下：
首先在DSP中，主中断函数内有：
CONV_ADC123=0;
CONV_ADC123=1;
上升沿，此时AD7656的AD转换对V1～V6开始进行AD转换，并将转换后的数据传输到数据寄存器中，在此期间该芯片的18脚（BUSY）信号一直输出高电平，当AD转换完成后，此时该芯片的18脚（BUSY）信号输出低电平（BUSY信号转换时间大约3us左右），将会产生一个下降沿进入TMS320F2812的146脚，触发外部中断XINT1，在外部中断函数中：
interrupt void XINT1_ISR(void)
{
current1.calc(&current1);
PieCtrlRegs.PIEACK.all = PIEACK_GROUP1;
EINT;
}
在该外部中断函数中，首先计算电流值，定义一个数据指针：
#define ADC_ADD *(Uint16 *)0x3FC000
定义了ADC_ADD指向地址为0x3FC000上的数据
ADC_TMP=ADC_ADD & 0xFFFF;
取ADC_ADD指向地址为0x3FC000上的数据，此时DSP的41脚XRD将产生一个低电平输入到AD7656的20脚RD信号；由于ADC_ADD指向地址为0x3FC000上的数据。该地址指向的是DSP的XINTF Zone7区，此时DSP的130脚XZSC6AND7将产生一个低电平输入到AD7656的19脚CS信号，当AD7656的19脚CS和20脚RD均为低电平时，AD7656的数据总线DB [15：0]启动，与DSP之间进行数据传输，
ADC_TMP=ADC_ADD & 0xFFFF 进行6次读操作，此时DSP的41脚XRD将产生6个低电平脉冲输入到AD7656的20脚RD信号，读取总线上的数据。AD7656的时序图见下图2。

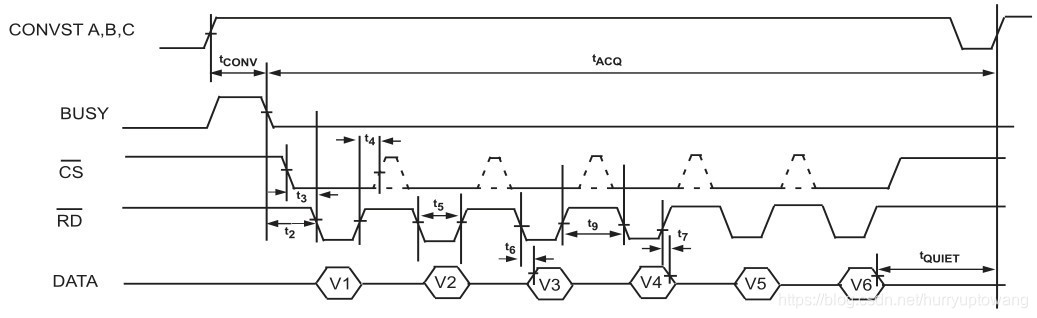

                                     图2 AD7656时序传输图

在调试过程中遇到以下问题：
1、当ADC_ADD指向TMS320F2812 XINTF的ZONE7区地址0X3FC00时，读到的数据一直为0，经过排查，原因如下：
首先AD7656的19脚片选信号CS连接的是DSP的130脚XZCS6AND7，即指向的是TMS320F2812 XINTF的ZONE6区或ZONE7区的地址，在软件中我们设置为：
#define ADC_ADD *(Uint16 *)0x3FC000
即AD7656转换后数据存放的地址为ZONE7区的地址为0x3FC000 ～ 0x400000，ZONE6区的地址为0x100000～0x17FFFF，但是DSP的17脚XMP/MC接的是地，即DSP处于微处理器模式，其XMP/MC的引脚功能见下图3。

                                             图3

由于XMP/MC激活的是BootROM，导致XINTF 7不能激活，使得DSP读到AD7565转换后的数据一直为0，更改方法是将：
#define ADC_ADD *(Uint16 *)0x3FC000
改为：#define ADC_ADD *(Uint16 *)0x100000
使ADC_ADD指向XINTF 7地址上的数据转而指向XINTF 6地址上的数据，数据读取正常。
2、在AD7656进行数据读取时发现数据在两个值之间跳变的情况

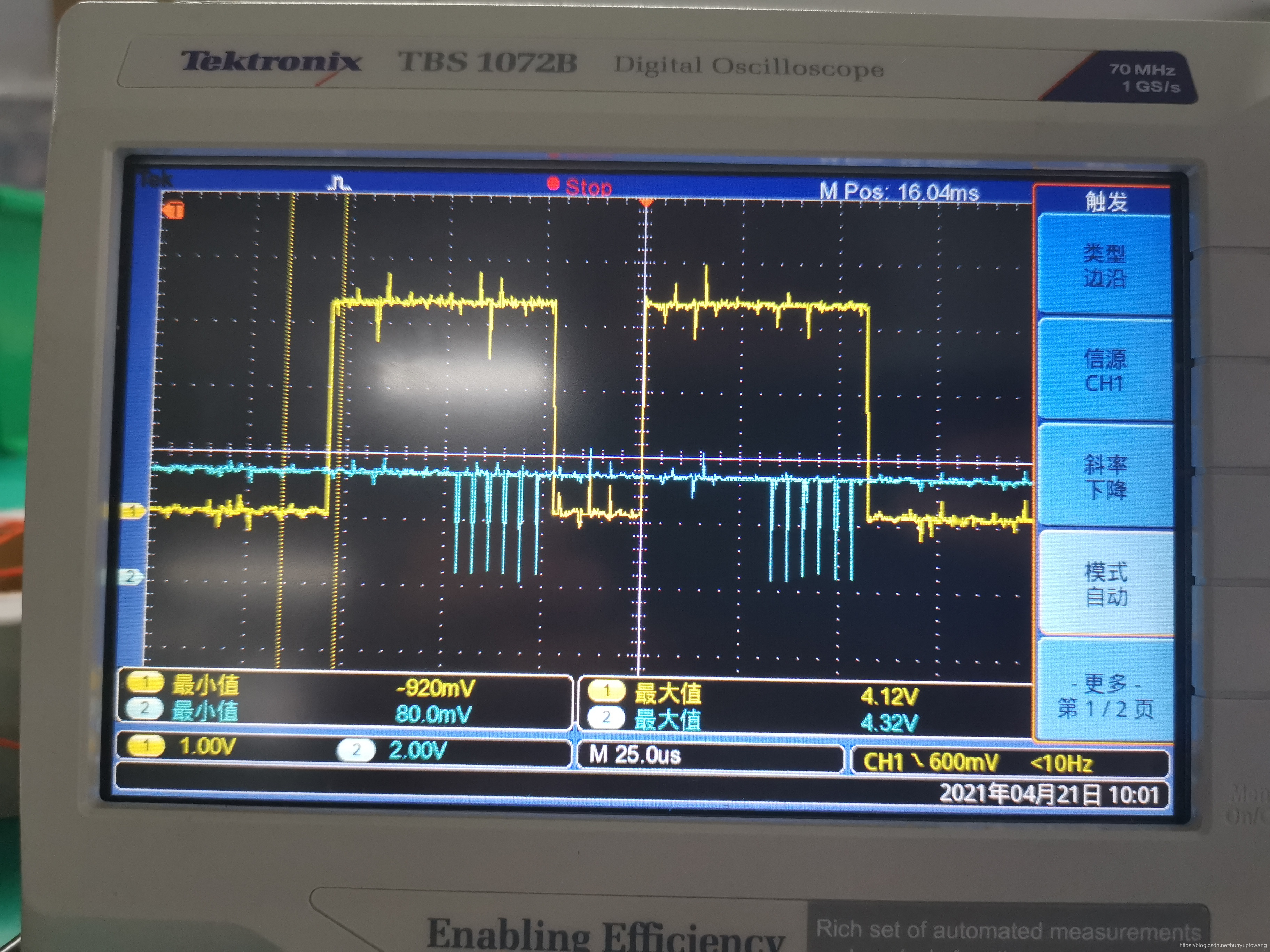

通过示波器读取AD7656与DSP之间的CONV_ADC123（黄色）和XINT1（蓝色）信号如下图4，CONV_ADC123信号为上升沿时AD7656启动AD转换，转换完成后，BUSY信号将会变为低电平，测得蓝色BUSY号高电平持续时间3us左右。

                                                  图4

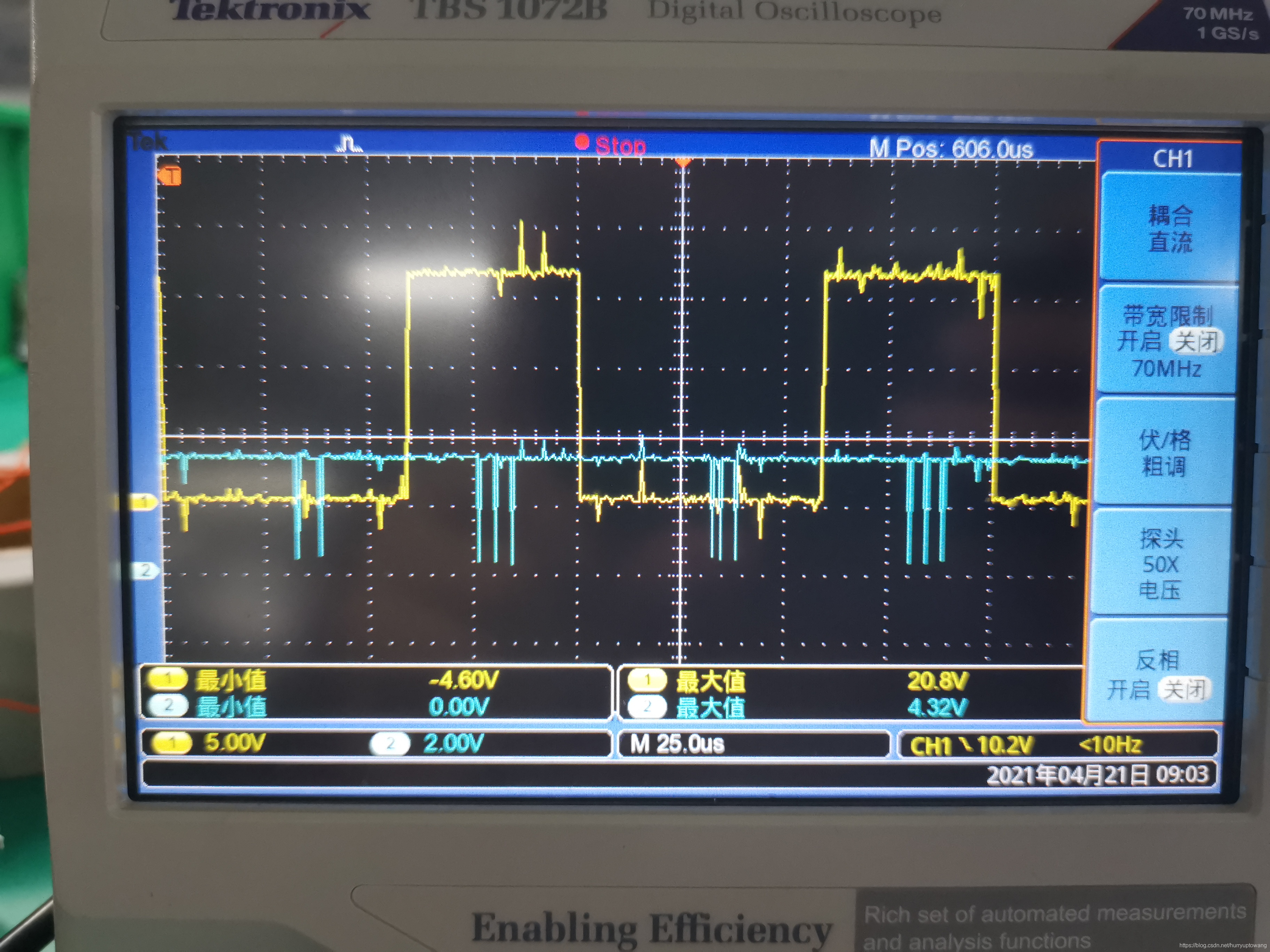

通过示波器读取AD7656与DSP之间的CONV_ADC123（黄色）和XRD（蓝色）信号如下图5，CONV_ADC123信号为上升沿时AD7656启动AD转换，当DSP每次通过数据总线进行一次数据读取时，XRD信号将会被拉低一次，V1～V6一共会读取6次，之后软件通过写入CONV_ADC123=0将其信号CONV_ADC123拉低，而在图3中，6次数据还未读取完成，CONV_ADC123信号就已经变为低电平，导致了读取的信号出现跳变。

图5

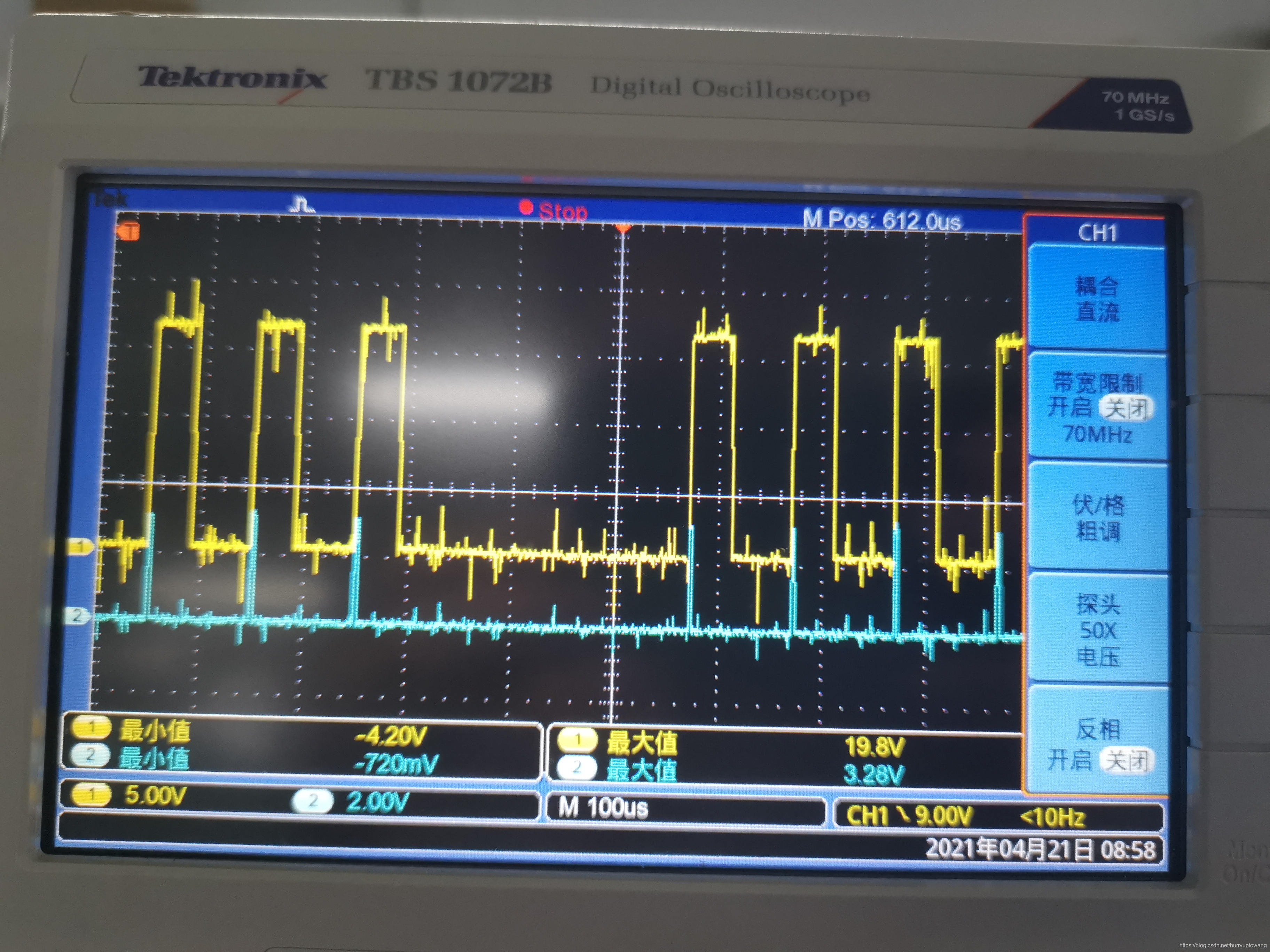

在第一次 current1.calc(&current1)时,AD756在进行6次取数据操作后有CONV_ADC123=0，之间将CONV_ADC123拉低，而CONV_ADC123只有在上升沿时才进行AD转换，而CONV_ADC123上升沿是在主中断函数中执行的，在第一次执行完AD7656转换后CONV_ADC123被拉低，导致在进行第二次读取时，并未启动AD转换，导致第二次读取的值为空值，正常信号波形见下图6。
current1.calc(&current1); //多余一次
clarke1.As = _IQ15toIQ((int32)current1.Ia_in);
clarke1.Bs = _IQ15toIQ((int32)current1.Ib_in);
clarke1.calc(&clarke1);

图6
