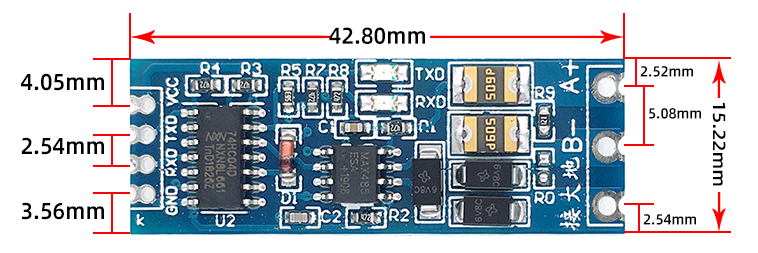

树莓派上串口TTL转RS485模块

该模块实现了TTL信号与RS485信号的互转，主要目的是拉长串口的传输距离，转成485之后，传输距离超过850米.

产品特性见此说明：串口TTL转RS485模块 - 丢石头百科https://wiki.diustou.com/cn/%E4%B8%B2%E5%8F%A3TTL%E8%BD%ACRS485%E6%A8%A1%E5%9D%97

通信调试注意要点：

1、实验室可以不接A/B线的接地线

2、3.5V和5V的电源供电可兼容

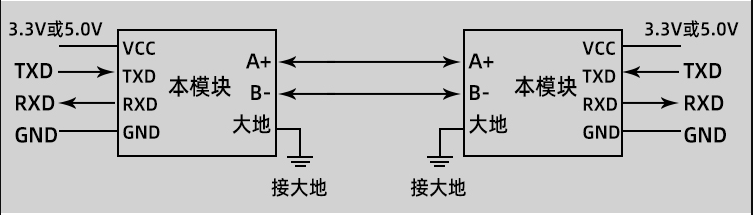

3、注意接线不是以往的RT对TX，而是RX<=>RX, TX<=>TX

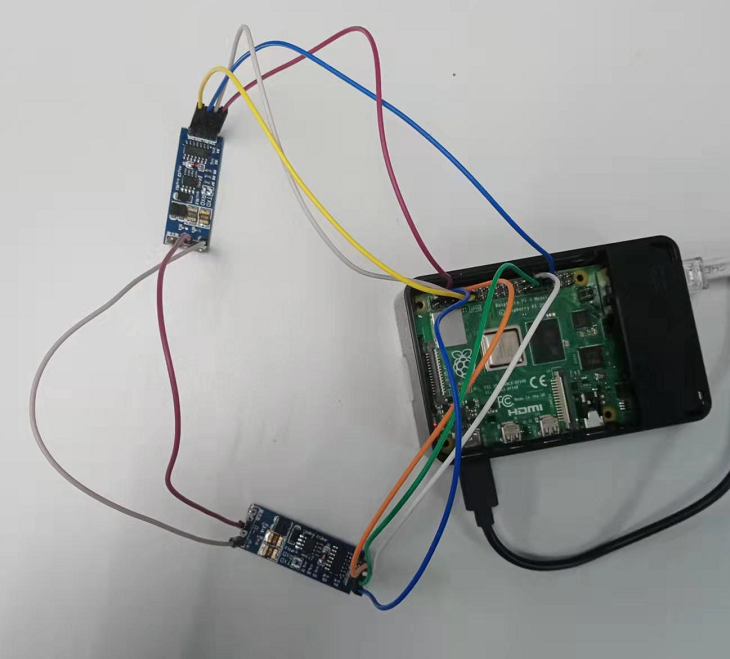

将串口2和窗口3对接起来， 接完如下图所示：



测试时打开两个终端，

一个输入命令:cat /dev/ttyAMA1,

另一个终端输入echo "Hello world" >> /dev/ttyAMA2

则可以看到传输成功。
