1.输入时域数据建模

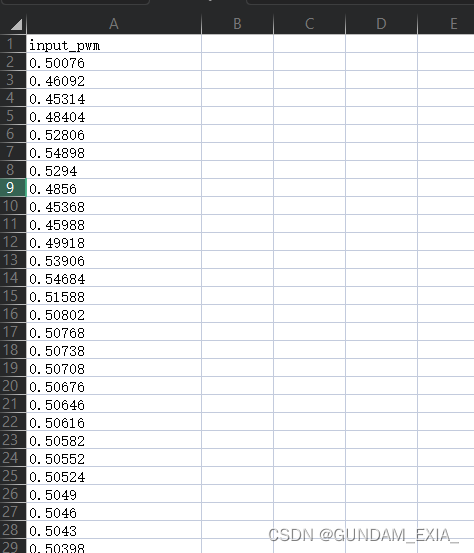

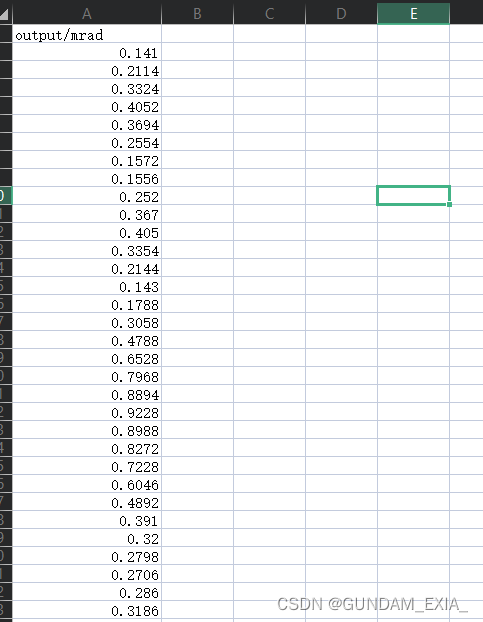

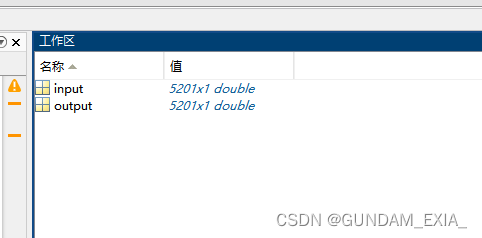

1. 将输入输出数据分别保存在两个excel文件中,并以数值矩阵导入到工作空间:
2. 选择系统辨识app
注意是Matlab主页(编辑器)界面的APP菜单栏搜索,而不是Simulink

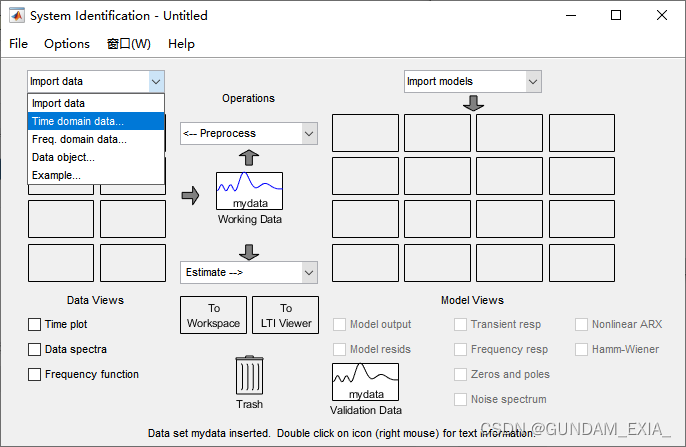

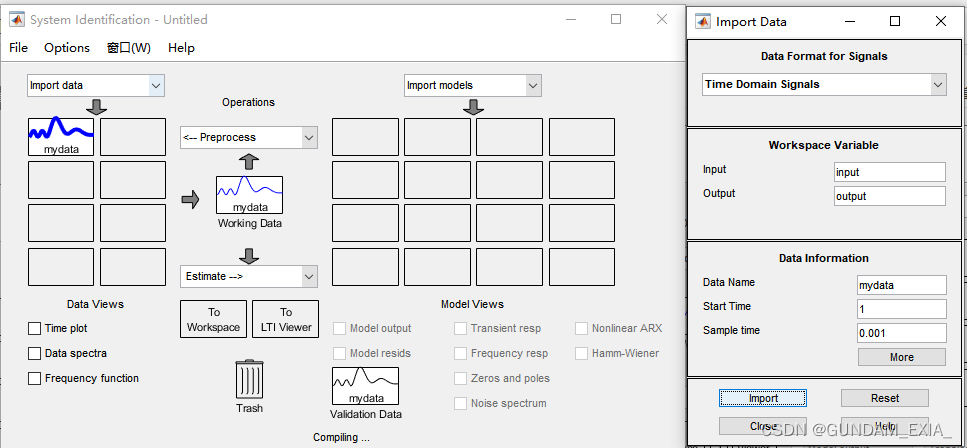

import data->time domain data

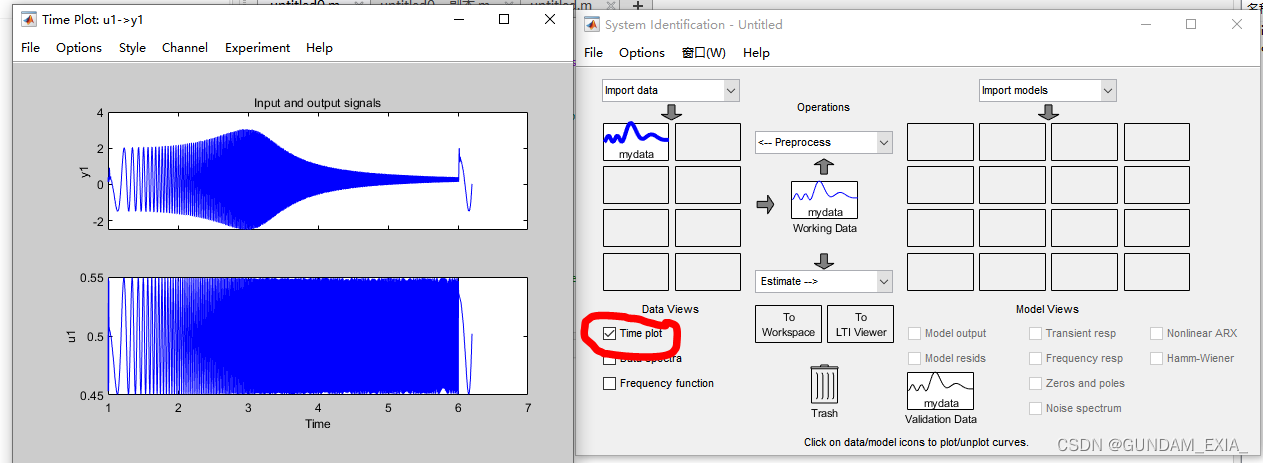

点击time plot可以查看输入输出曲线:

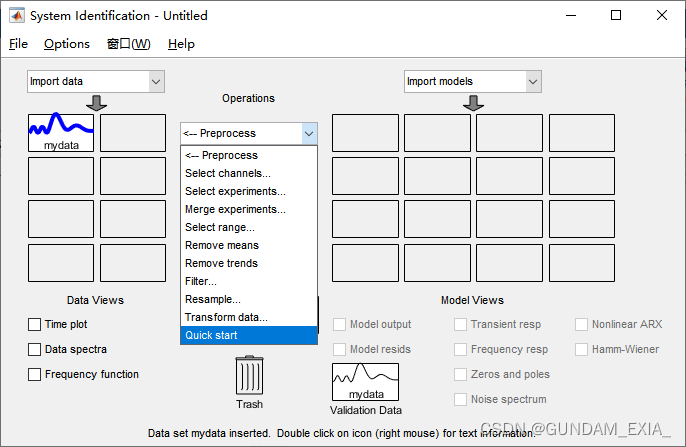

operation选择 Quick start:

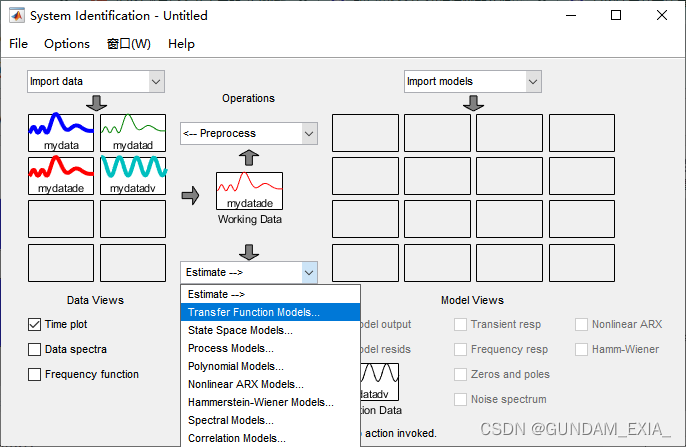

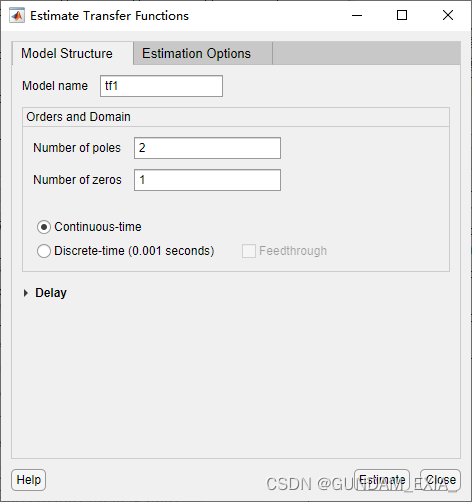

estimate选择传递函数模型:
选择零极点个数,再点击estimate:

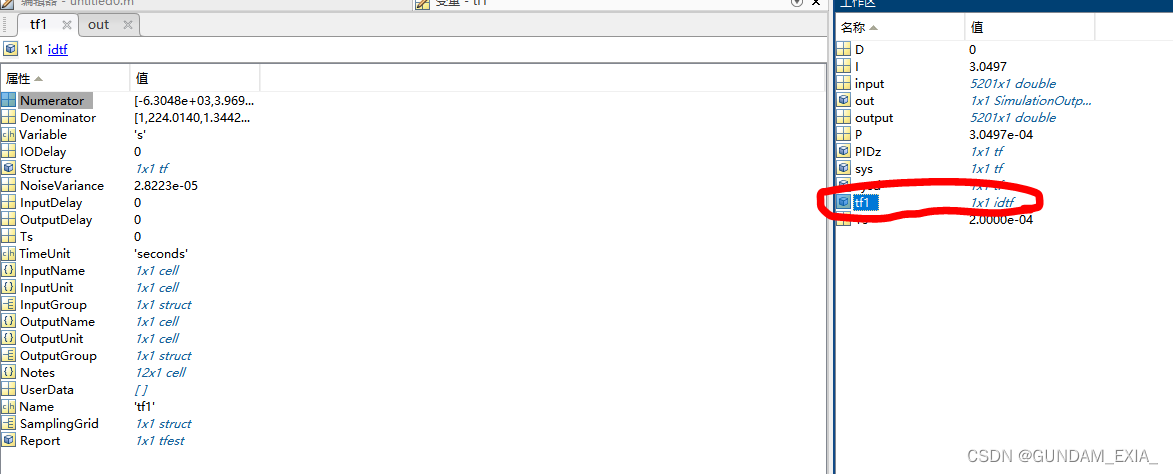

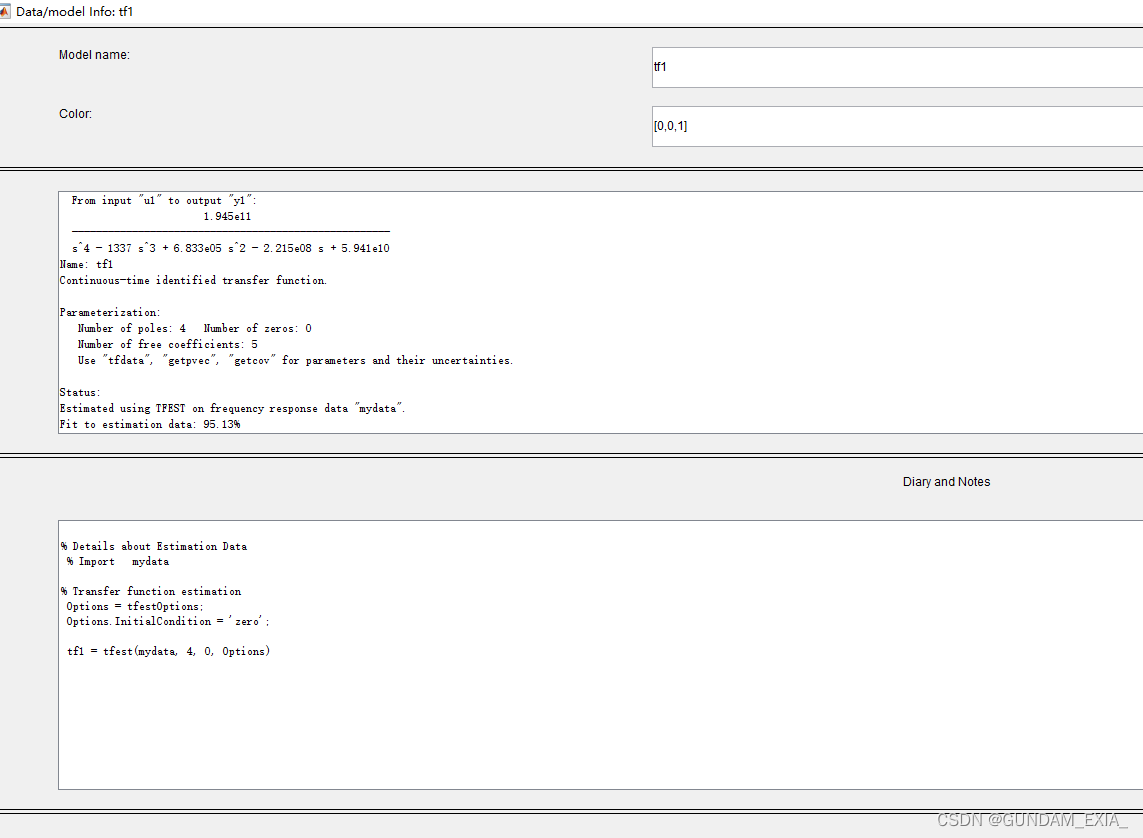

之后即可得到模型,双击可查看传递函数:

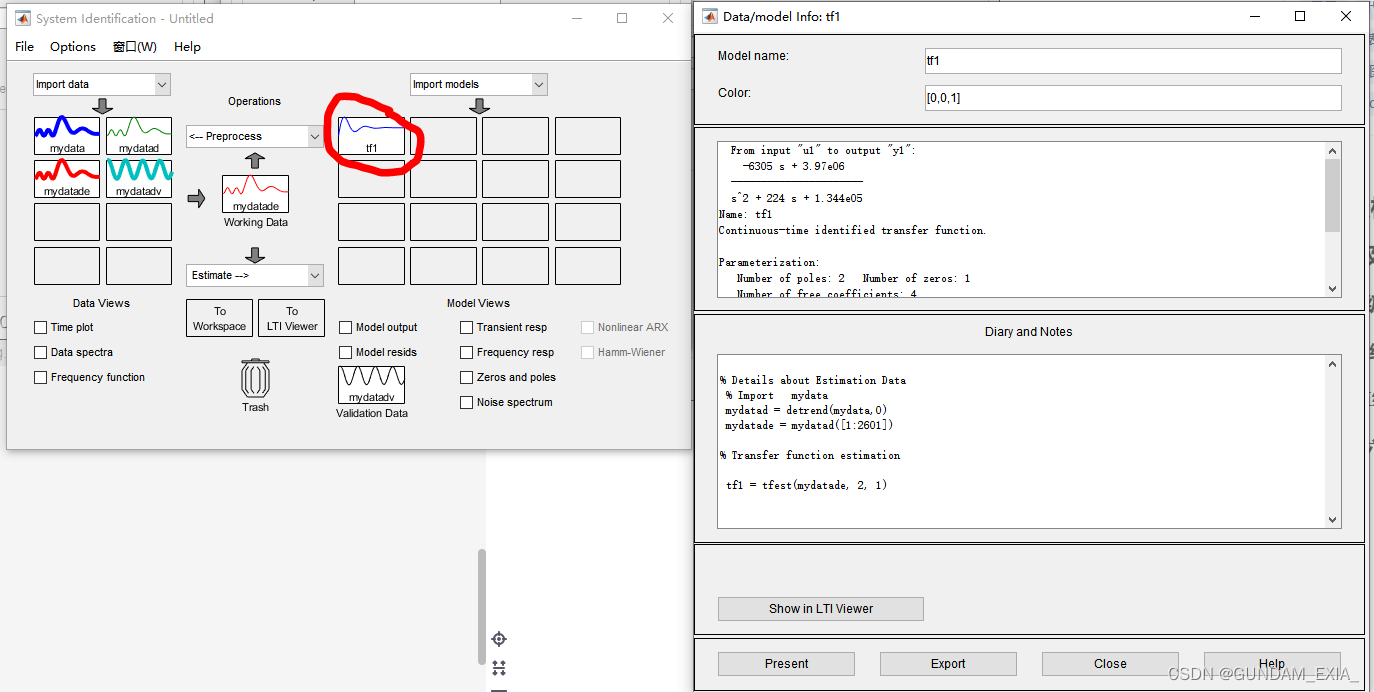

拖动tf1到“To workspace”矩形框中,即可将上述传递函数添加到工作空间:
2.输入频域数据(Bode图)建模

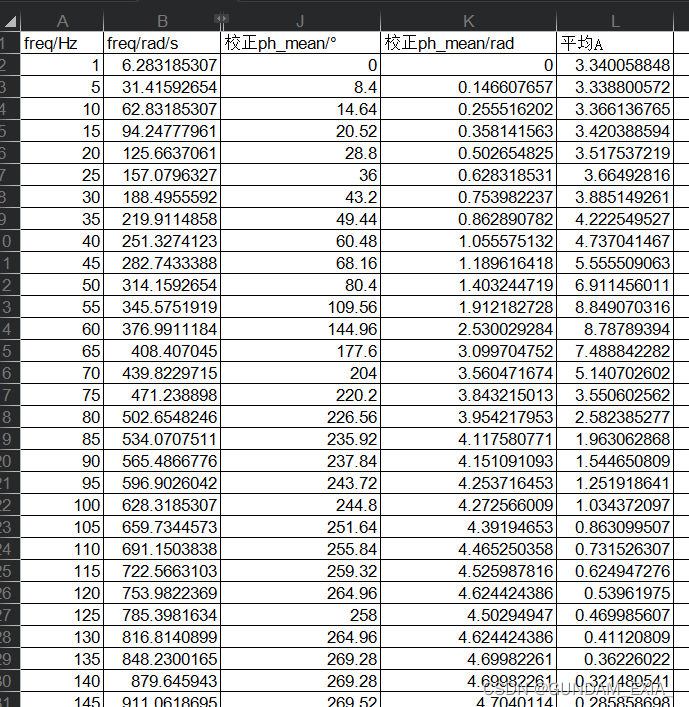

2.1 准备好扫频数据
2.2 打开System Identification APP

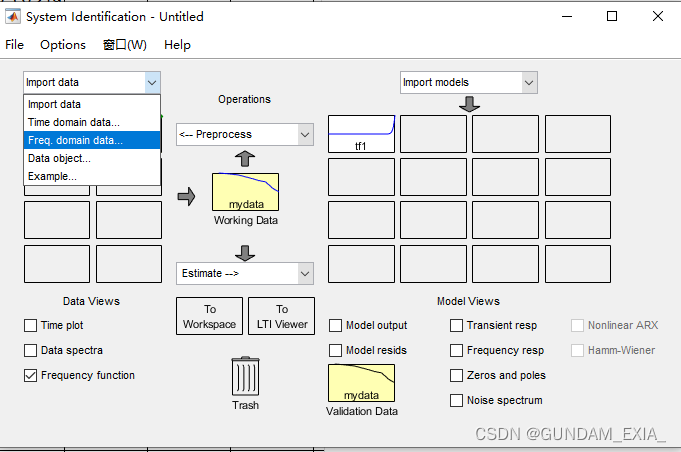

选择Freq domain data:

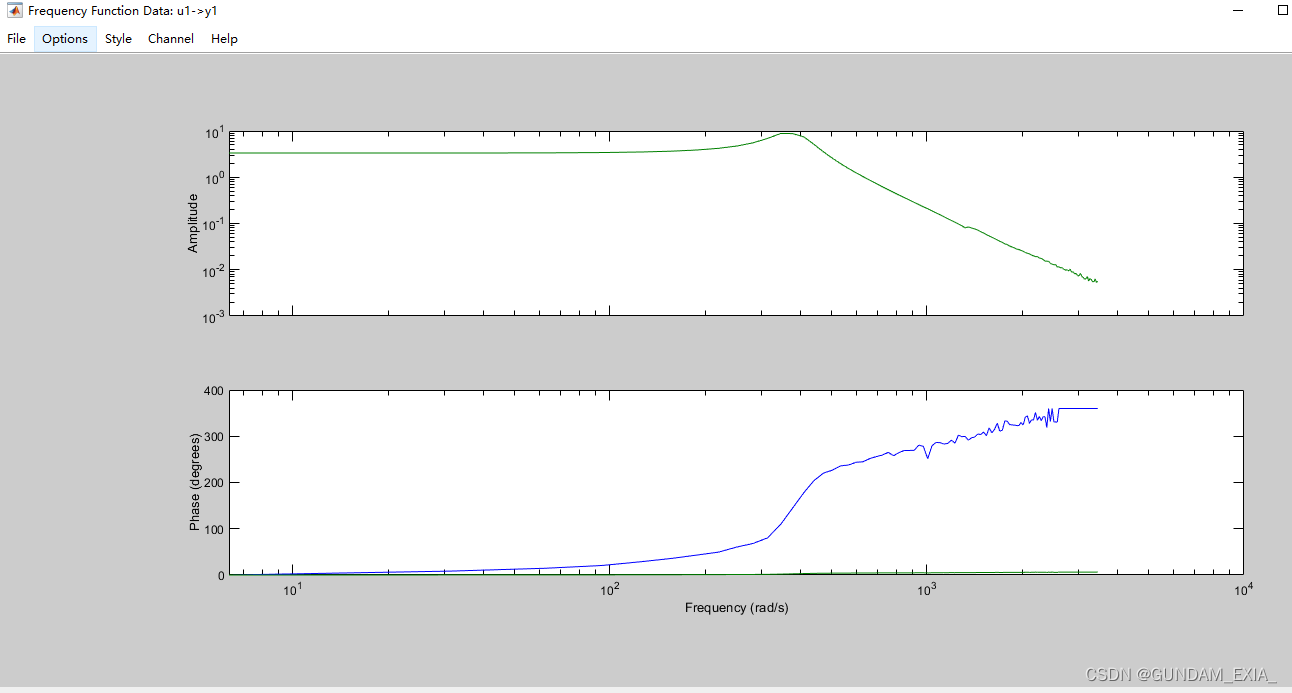

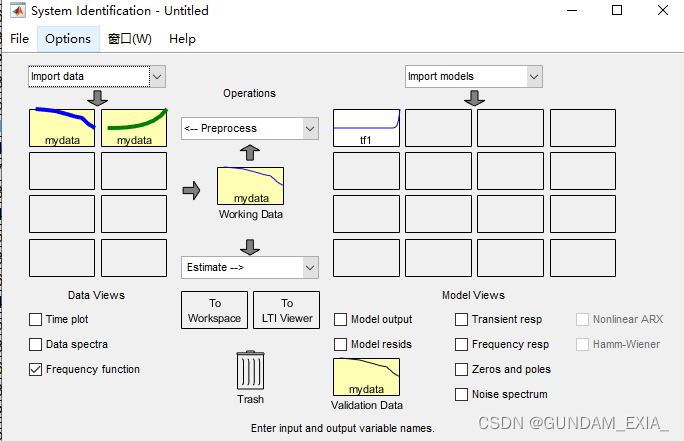

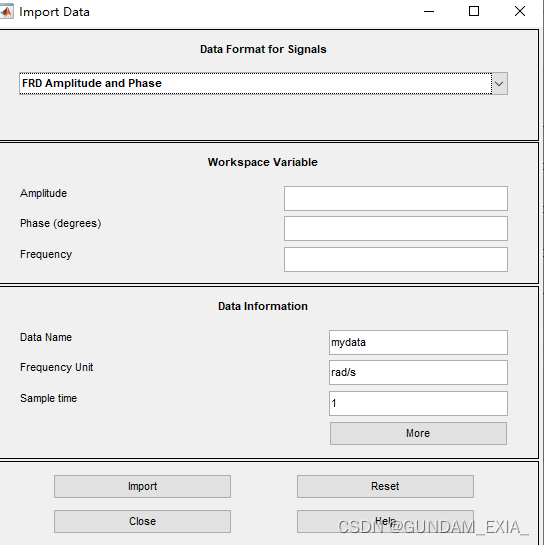

选择FRD Amplitude and Phase,并导入三组工作区变量,注意频率单位rad/s,相位单位rad,再点击import:
