原理图的编译与封装

原理图的编译

常见的编译错误

要设置成严重错误

1)floating net labels
网络标签悬浮
网络标签没有连接到线上

2)floating power objects

3)nets with only one pin
单端网络
一般要设置为致命错误

4)duplicate part designators
重复位号

编译

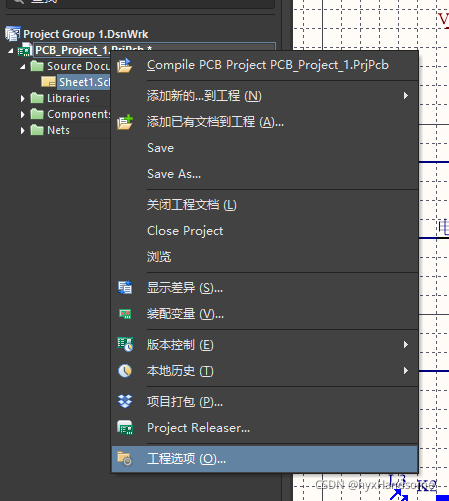

设置完要报的错后

编译画好的工程

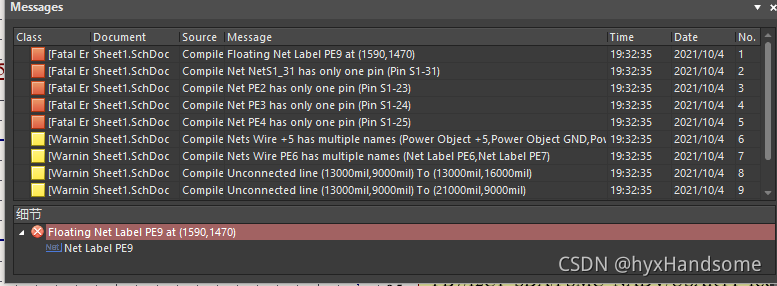

双击红色以跳转到报错处，修改错误

封装完整性的检查

画PCB时，需要PCB封装库来映射对应原理图库

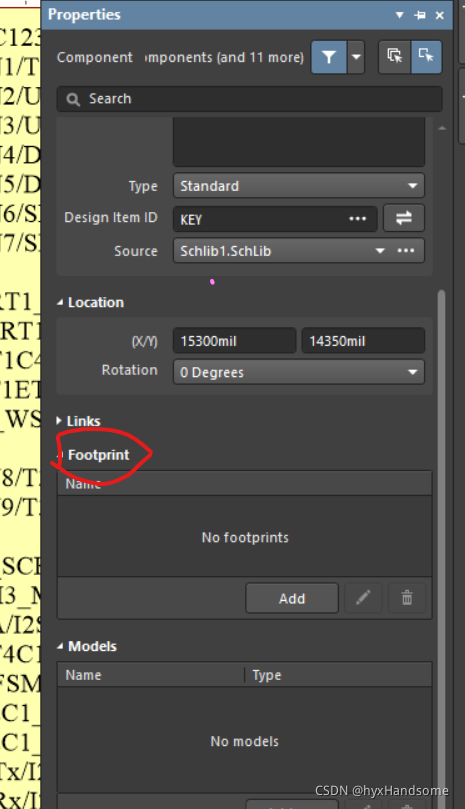

双击元件，footrribnt——分装库
此时改元件没有对应

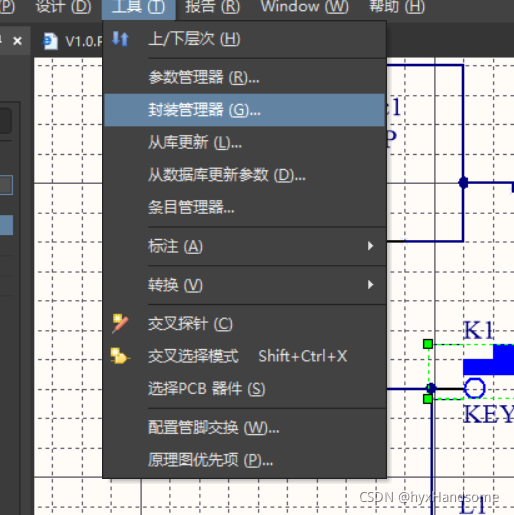

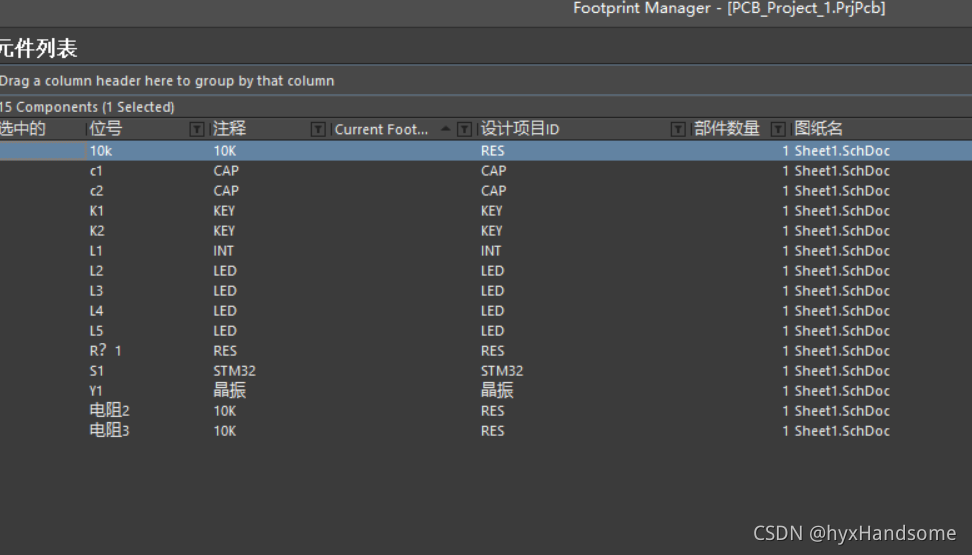

通过 工具列表的封装库管理器，可以看到所有元件的封装情况

封装的确定

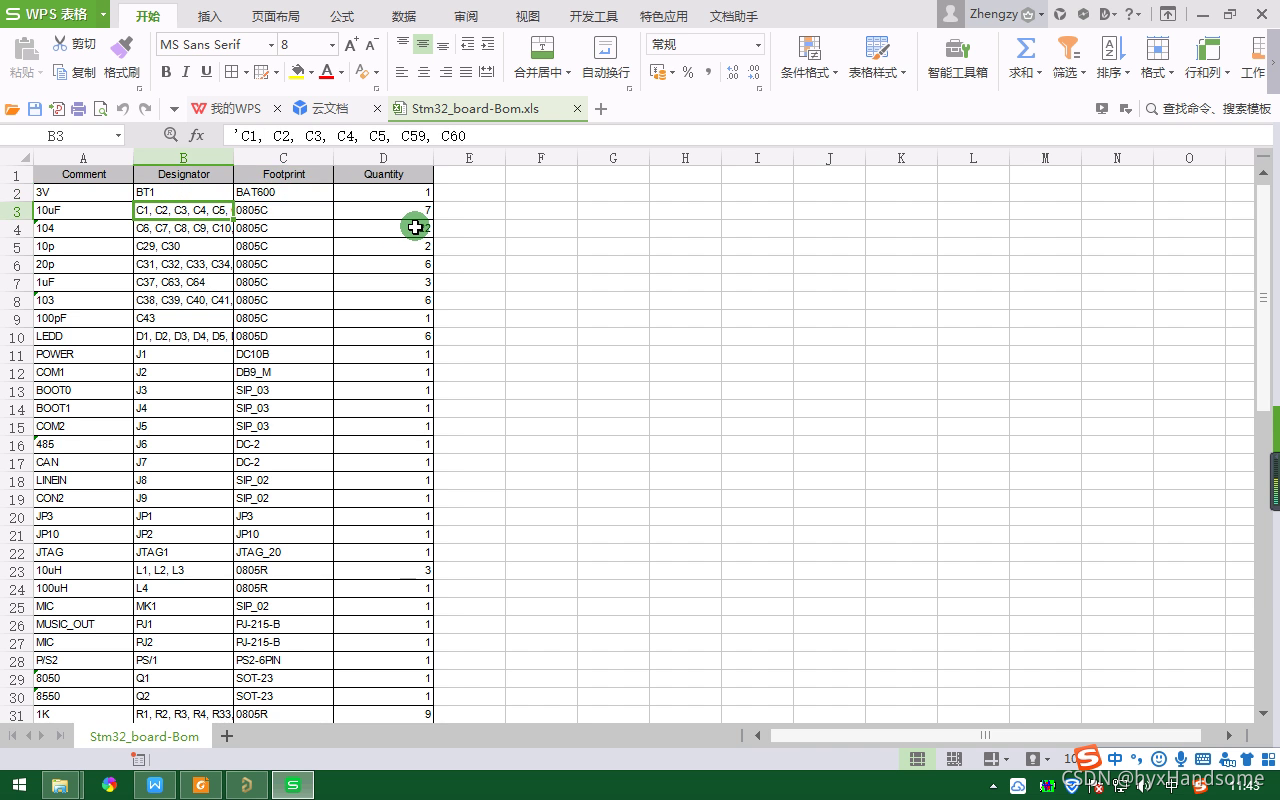

利用BOM表，可以确定各个元件的封装情况

更改元件的封装

统一更改大量的元件

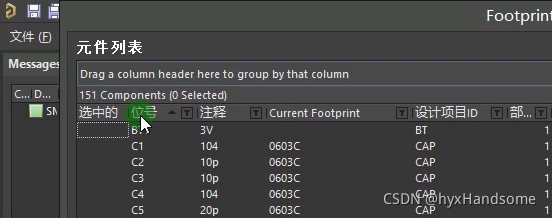

在封装库管理器中排列位号

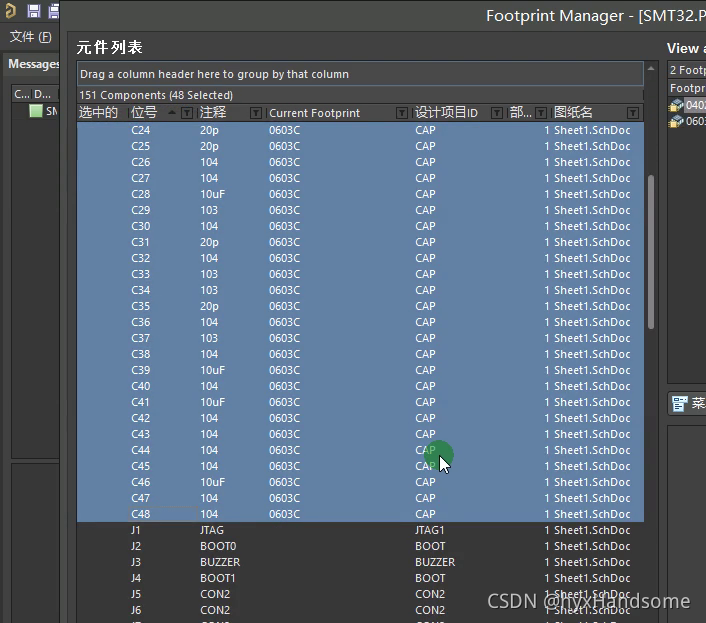

选中要更改的元件

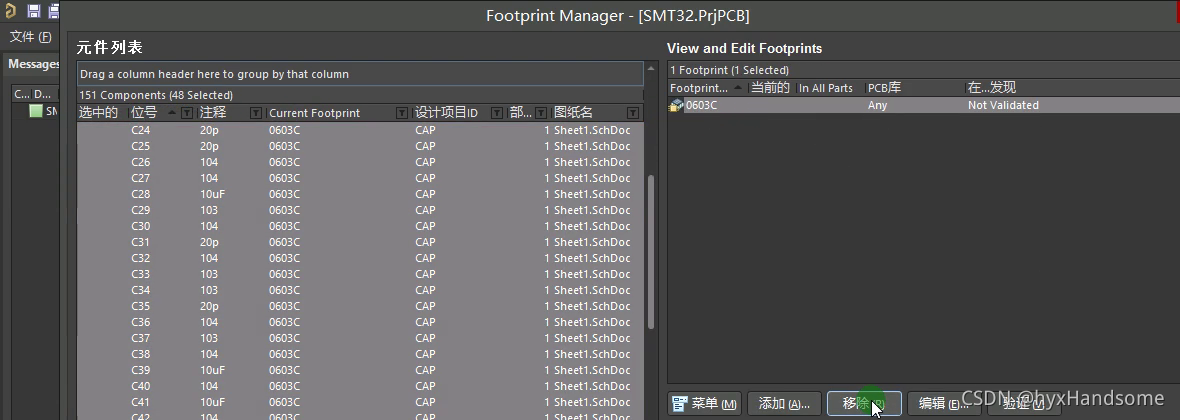

删除原来杂乱的封装

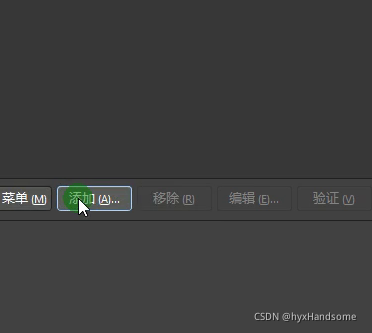

按照 BOM表 添加统一的封装

最后接受变化

单个元件

单独一个个的更改
