一图看懂边缘计算整体架构

hzbooks

于 2022-04-06 08:00:00 发布

阅读量1.7k

点赞数

文章标签：大数据 java 人工智能编程语言 docker

原文链接：https://mp.weixin.qq.com/s?__biz=Mzg5MDU5NTM1NQ==&mid=2247544351&idx=1&sn=ba85d2e6c8a7d48ec5d39b61fd3d198e&chksm=cfd85f6bf8afd67dccb6ad980dd275b9e8db997840f69d867dd31b6fe2d01f7093ebb7a982c3&scene=126&&sessionid=0

版权

导读：本文将对云、边、端协同的边缘计算系统的整体架构进行梳理和分析。

作者：崔广章

来源：大数据DT（ID：hzdashuju）

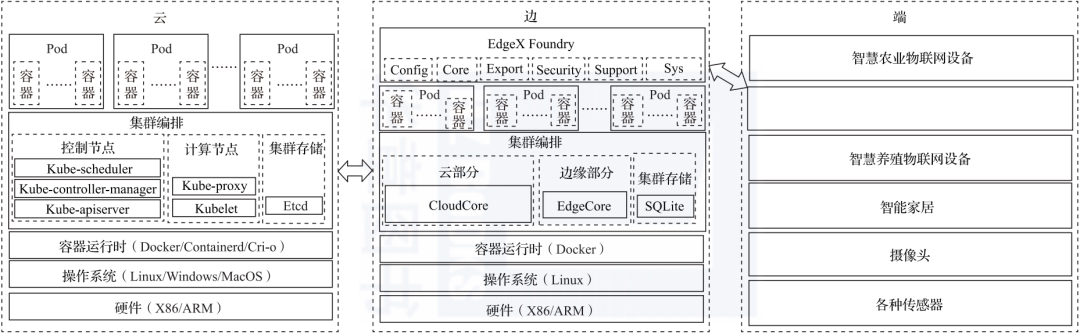

边缘计算系统整体分为云、边、端三部分，具体如图2-1所示。

▲图2-1 边缘计算整体架构（点击图片可放大）

01 云

CPU支持X86和ARM架构；操作系统支持Linux、Windows和macOS；容器运行时支持Docker、Containerd和Cri-o；集群编排使用Kubernetes，包括控制节点、计算节点和集群存储。

控制节点核心组件包括Kube-apiserver、Kube-controller-manager和Kube-scheduler，计算节点组件包括Kubelet和Kube-proxy，集群存储组件包括Etcd。

云上的负载以Pod形式运行，Pod由Container组成，Container是基于操作系统的NameSpace和Cgroup隔离出来的独立空间。

02 边

CPU支持X86和ARM架构；操作系统支持Linux；容器运行时支持Docker；边缘集群编排使用KubeEdge，包括云部分的CloudCore、边缘部分的EdgeCore和边缘集群存储SQLite。边缘上的负载以Pod形式运行。

03 端

由运行在边缘集群上的管理端设备的服务框架EdgeX Foundry和端设备组成，EdgeX Foundry从下往上依次为设备服务层、核心服务层、支持服务层、导出服务层，这也是物理域到信息域的数据处理顺序。

设备服务层负责与南向设备交互；核心服务层介于北向与南向之间，作为消息管道并负责数据存储；支持服务层包含广泛的微服务，主要提供边缘分析服务和智能分析服务；开放服务层是整个EdgeX Foundry服务框架的网关层。

关于作者：崔广章，之江实验室高级研究专员，资深云计算和边缘计算技术工程师。从2014年接触云计算以来，参与过多个云计算生产项目，其中代表性的项目有基于OpenStack进行定制开发的运营商私有云、政务云，基于开源容器云方案定制开发的面向运营商的数据中心操作系统（DCOS），2018年开始从事边缘计算相关研究与开发。

本文摘编自《深入理解边缘计算：云、边、端工作原理与源码分析》（ISBN：978-7-111-68422-0），经出版方授权发布。
