在当代软件工程与电子工程的交叉领域中，图形化表达和数据可视化一直扮演着举足轻重的角色。 Mermaid 图表作为一种利用文本描述生成图表的工具，正逐渐成为文档编写、项目说明以及复杂系统设计中的得力助手。本文将对 Mermaid 图表的本质、底层原理、语法结构、实际应用场景以及它在未来发展中可能带来的影响进行全面探讨，阐明该工具如何在计算机软件开发与电子工程领域内扮演重要角色，同时附上完整可运行的示例代码以供参考。

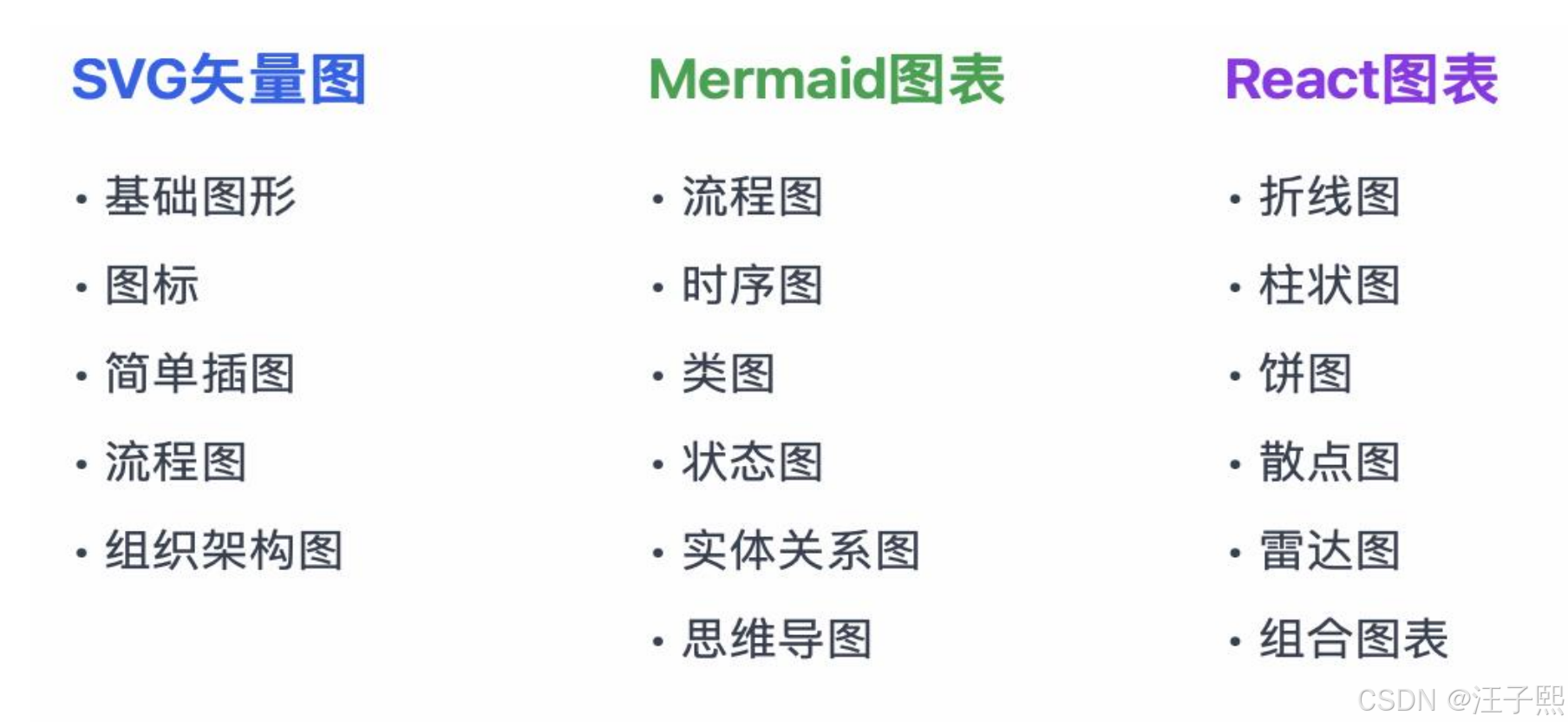

在这里插入图片描述

在这一探讨过程中，我们将聚焦于 Mermaid 图表所基于的文本驱动设计思想，这种思想使得开发者与工程师能够通过简单而直观的文本描述，生成各种形式的流程图、序列图、甘特图、状态图、类图等多种图表。此种方法不仅能够提高工作效率，更能降低因图形化编辑工具带来的操作复杂性与沟通成本。Mermaid 图表并非仅仅是一种简单的可视化工具，其底层实现机制涉及语法解析、数据结构转换以及前端渲染等多个计算机科学的核心领域，这些内容都与计算机组成原理、编译原理、数据结构以及前端图形渲染等技术密切相关。

本文将以严谨的逻辑推理和层层展开的分析方式，带领读者探索 Mermaid 图表的内部运作原理。工程师在实践过程中往往需要借助诸如文本驱动工具来简化文档生成和项目描述任务，而 Mermaid 图表的出现，正是为了解决在软件项目中频繁出现的图表更新与维护难题。利用该工具，开发者可以将各类复杂流程、模块关系以及数据依赖以文本形式存储，并在需要时通过解析器自动渲染为直观易懂的图形，这种方式既提高了图表的维护效率，又降低了视觉化工具带来的跨平台兼容问题。

在技术细节层面，Mermaid 图表的工作流程主要分为三个环节：文本解析、数据转换与图形渲染。文本解析环节中，Mermaid 图表会首先对用户输入的纯文本进行词法和语法分析，将图表描述语言转换成一种中间抽象表示。数据转换过程则将这一抽象表示映射到对应的图形数据结构上，例如节点、边以及关联属性。图形渲染则通常依赖于前端的 SVG 或 Canvas 技术，通过浏览器端的渲染引擎实现对图形的高效展示。开发者在这一过程中无需关心底层复杂的图形绘制逻辑，只需专注于描述图表结构即可。由于 Mermaid 图表的文本语法与 Markdown 文本格式有许多相似之处，因此很多现代文档工具与代码托管平台都原生支持其嵌入式图表展示。

在不同类型的图表中，Mermaid 图表支持的图形种类极其丰富。以流程图为例，开发者可以用简洁的语法描述各种决策节点、条件分支以及流程控制；而在序列图中，用户可以清晰地展现对象之间的交互过程和消息传递逻辑。与此同时，甘特图使得项目进度和任务依赖关系的展示更加直观，对于项目管理工具来说，这无疑是一个极具实用价值的功能。状态图则能够有效描述系统状态之间的转换，帮助开发者把握复杂系统的生命周期。而类图、实体关系图等则为软件设计中的结构性描述提供了简洁而精准的表达方式。

对于 Mermaid 图表的语法结构，其设计初衷便是让用户能够以极低的学习成本快速上手。在具体实现上，Mermaid 图表的语法规则遵循一种类似于领域专用语言（DSL）的风格，通过固定的关键字和符号来定义各类图表元素。例如，在描述流程图时，开发者可以使用 graph LR 来表示从左到右的流程图布局，其中 LR 表示布局方向。接下来，通过定义节点和边的关系，便能轻松构建出完整的流程图。以下便提供一个简单的流程图示例代码，以供参考：

<!DOCTYPE html>
<html>
  <head>
    <meta charset=`UTF-8`>
    <title>Mermaid 图表 示例</title>
    <script src=`https://unpkg.com/mermaid/dist/mermaid.min.js`></script>
    <script>
      mermaid.initialize({
        startOnLoad: true
      });
    </script>
  </head>
  <body>
    <div class=`mermaid`>
      graph LR
      A[开始] --> B{是否满足条件}
      B -- 是 --> C[执行操作]
      B -- 否 --> D[结束]
      C --> D[结束]
    </div>
  </body>
</html>

在这段代码中，通过加载外部的 Mermaid 图表脚本，页面在加载后便自动解析包含在 div 标签中的 Mermaid 图表语法，从而渲染出一个完整的流程图。整个过程展示了 Mermaid 图表从文本描述到图形渲染的完整链条，体现了其在实际项目中的便捷应用。对于那些需要频繁更新图表内容的开发者而言，这种文本驱动的方式无疑大大降低了维护成本，同时也使得版本控制和协作变得更加高效。

在深入理解 Mermaid 图表的底层原理时，涉及的技术点十分广泛。工程师们会发现，Mermaid 图表的解析器部分与编译原理中的词法分析和语法分析有着异曲同工之妙。开发者在编写 Mermaid 图表语法时，无形中就创建了一种小型的语言，而这种语言需要经过解析器转换成图形数据结构。解析过程所涉及的上下文无关文法（Context-Free Grammar）和抽象语法树（Abstract Syntax Tree, AST）等概念正是计算机语言设计中的经典内容。通过构造 AST，Mermaid 图表能够高效地捕捉图表描述中的各类节点、边及其属性，并进一步映射到具体的图形渲染指令上。

在图形渲染环节，Mermaid 图表多依赖于现代浏览器提供的 SVG 技术。相对于传统的 Canvas 绘图方式，SVG 在处理矢量图形时具有天然的优势，能够保证图表在任意分辨率下保持清晰。同时，SVG 的 DOM 结构使得图表的交互性和动态效果更容易实现。借助 JavaScript 与 DOM 操作，开发者可以在 Mermaid 图表渲染完成后进一步对图表进行定制化处理，例如添加事件监听器或动态修改节点属性，从而使得图表不仅仅是静态展示，而是一种可以交互、可扩展的动态组件。

工程师们在选择 Mermaid 图表与其他图表生成工具进行对比时，往往会发现其独特的优势。与传统的图形化编辑工具相比，Mermaid 图表在文本编辑器中即可编写和管理，这为版本控制系统（例如 Git ）提供了天然的支持，使得多人协作和远程项目维护变得异常简便。与 Graphviz 或 PlantUML 等工具相比，Mermaid 图表的语法更为直观简洁，学习曲线相对平缓，并且与 Markdown 文档的无缝集成使得在博客、 wiki 以及技术文档中嵌入图表变得极为方便。

工程师与项目管理者在实际应用中，经常会遇到各种复杂场景。比如，在描述一个涉及多个模块之间通信的系统架构时，使用 Mermaid 图表的序列图能够清晰地表达各模块之间的信息传递流程；在项目进度规划中，甘特图则为团队提供了直观的时间节点与任务依赖关系展示；而在软件设计中，类图与状态图则帮助开发者理清系统的内在逻辑结构和状态变迁机制。每一种图表类型在实际应用中都有其独特的优势和适用场景，工程师们可以根据实际需求灵活选择最适合的图表类型进行展示和沟通。

在企业级项目中，文档自动生成工具与持续集成系统常常将 Mermaid 图表融入到开发流程中。开发者编写的源代码仓库中包含大量以 Mermaid 图表描述的文档，这些文档可以通过自动化工具实时转换成图形，并嵌入到项目主页或技术文档中。此种方式不仅提高了文档的一致性，也使得项目维护者能够及时掌握项目整体结构的变化。随着 DevOps 文化的兴起，这种将图表生成自动化纳入软件交付流程的做法，正在被越来越多的团队所采纳。

工程师在理解 Mermaid 图表的同时，不难发现其设计理念体现了极高的灵活性与可扩展性。Mermaid 图表的开发者始终秉持着开源共享的精神，使得社区不断贡献新的图表类型和语法扩展，这使得该工具能够迅速适应技术发展和用户需求变化。工程师们在使用过程中，能够根据特定场景定制化 Mermaid 图表的样式与行为，从而实现更高层次的个性化定制。开源社区中的各种插件和扩展库，也为 Mermaid 图表的二次开发提供了丰富的资源，使得该工具不仅仅停留在静态图表展示上，而是向着更丰富的动态交互与数据可视化方向发展。

借助 Mermaid 图表提供的易读性和易维护性，许多团队在进行复杂系统设计时，已经将其作为标准工具纳入日常工作流。其文本驱动的特性使得文档更新变得轻量而高效，开发者无需依赖繁琐的图形界面操作，仅通过简单的文本修改即可更新图表内容。再者，Mermaid 图表的开源特性与活跃社区为用户提供了大量使用案例与技术支持，新手工程师可以通过社区教程与示例代码迅速上手，进而在实际项目中发挥其优势。对于那些追求高效协作与敏捷开发的团队而言，Mermaid 图表无疑是一种能够极大提升工作效率的利器。

深入探讨 Mermaid 图表的细节之后，我们可以观察到其在系统架构设计、数据流展示以及复杂业务流程描述中的应用。工程师们在使用 Mermaid 图表描述软件模块之间的耦合关系时，不仅能够直观展示各模块之间的调用关系，还能通过图表中所标注的接口、数据传递方式等信息，为后续系统优化和架构调整提供依据。此种表达方式往往比单纯的文字描述更具说服力，尤其在跨团队沟通或与非技术人员交流时，直观的图表能够迅速传达设计思路和技术方案，使得各方对项目有一个清晰、统一的认识。

在前沿技术不断涌现的背景下，Mermaid 图表也在不断演进。开发者们开始探索将 Mermaid 图表与实时数据流、物联网设备以及人工智能算法相结合，形成一种动态、可交互的数据可视化平台。借助这一平台，工程师们不仅能够实时监控系统状态，还能基于图表中的数据进行预测与分析，从而实现主动预警与自动化处理。如此一来，传统的静态图表就被赋予了全新的生命力，成为现代系统管理和大数据分析中不可或缺的组成部分。未来，随着云计算与边缘计算技术的不断成熟，Mermaid 图表的应用场景将更加广泛，涵盖从企业级运维到智能制造的各个领域。

实际工程应用中，对 Mermaid 图表的扩展性要求也在不断提升。工程师们会发现，在不同开发环境下，Mermaid 图表的兼容性表现良好。无论是前端单页应用（SPA），还是后台管理系统、甚至移动端应用，都可以借助相关的插件与库轻松集成 Mermaid 图表。其灵活的 API 设计允许开发者对图表进行细粒度的控制，例如动态添加节点、实时更新边的状态等。借助这一特性，工程师可以在项目中构建高度动态化的可视化界面，满足对实时数据展示的苛刻要求。在此过程中，工程师们不仅能够提升系统的用户体验，也能借助图表数据对业务逻辑进行深入分析，进一步优化系统性能。

对于那些对代码质量和系统稳定性有极高要求的团队来说，Mermaid 图表的持续更新与版本迭代也是一个不可忽视的重要因素。开源社区中不断有工程师贡献新的特性和修复漏洞，确保该工具在面对不断变化的前端技术和浏览器标准时，依然能够保持稳定高效的表现。与此同时，许多企业级项目也开始将 Mermaid 图表纳入其持续集成与部署流程中，通过自动化测试与质量控制，确保图表生成模块始终符合预期效果。这样的工程实践既体现了对工具本身稳定性的追求，也展现了对项目整体质量管理的严谨态度。

在探索 Mermaid 图表的过程中，我们不得不提及其在项目文档编写中的广泛应用。许多现代文档工具支持直接嵌入 Mermaid 图表语法，使得工程师在编写说明文档时，可以直接通过简单的文本描述生成复杂图表，从而避免了手动绘图的繁琐操作。如此一来，项目文档不仅更加美观直观，其版本管理和协同编辑也变得更加高效。文档中的图表可以随代码版本一同更新，使得设计方案和实际实现始终保持一致性，这对于快速响应需求变更和提升开发效率具有重要意义。文档工具与 Mermaid 图表的紧密结合，也在一定程度上推动了技术文档标准化与自动化的发展，成为工程领域内不可忽视的进步方向。

工程师在使用 Mermaid 图表的过程中，还会关注到其与其他开发工具之间的集成方式。常见的开发环境中，如基于 Markdown 语法的博客平台、 wiki 系统或技术论坛，都可以通过简单配置支持 Mermaid 图表语法的解析与渲染。这样的设计不仅使得开发者能够在一个统一的平台上进行技术交流，同时也降低了因工具不兼容而带来的额外开发成本。部分集成解决方案甚至支持图表的实时编辑和预览功能，使得团队成员之间可以在图表设计阶段即时沟通和反馈，最终形成一份经过多方验证与修正的高质量图表。工程师们对这一特性的青睐，正是因为它在协同工作和远程办公场景下展现出了无可比拟的便利性与高效性。

对于那些致力于探索新技术前沿的工程师而言，Mermaid 图表的发展前景充满了无限可能。借助于人工智能与大数据分析技术，未来可能会出现自动化生成图表的智能工具。这类工具可以通过分析项目源代码、设计文档甚至项目历史数据，自动推导出最适合的图表表达形式，为开发团队提供实时的系统结构和业务流程分析结果。由此，Mermaid 图表不再仅仅是一种辅助工具，而可能演变为一个智能化的知识表达平台，贯穿整个软件开发生命周期。在这种趋势下，工程师们将更专注于业务逻辑和系统创新，而无需过多分心于图表的手动维护与设计。

结合上述对 Mermaid 图表的种种讨论，可以看到这一工具在文本描述与图形化展示之间搭建了一座高效的桥梁。工程师们通过简单的文本语法，便可生成各类直观、易懂的图表，这种方式既降低了沟通成本，也提高了设计文档的规范性与可维护性。Mermaid 图表所体现出的文本驱动思想，其本质正是对复杂系统进行抽象和概念化描述的一种有效方式。工程师在面对庞大、复杂的系统架构时，常常需要对各组件之间的关系、数据流向以及状态转变有一个全局性的把握，而这种把握正是借助图表表达所能实现的视觉化优势。

工程师在实际项目中遇到的问题往往具有高度复杂性，而 Mermaid 图表提供的这种以文本为基础的图表生成方式，正好契合了工程师对系统整体性、可扩展性以及自动化工具的需求。通过将系统架构、流程步骤和模块交互以图表形式展现，工程师不仅可以更直观地传递设计意图，也能够借助版本控制系统对图表进行管理，确保在系统演化过程中，各个部分的描述始终与实际情况保持同步。这样的做法无疑提升了团队协作效率，同时也为系统维护和优化提供了坚实的数据支持。

在面对未来技术发展的挑战时，Mermaid 图表的优越性还在于其开放性和灵活性。工程师们可以根据具体项目需求，自行编写扩展语法或定制化渲染规则，使得该工具能够适应各种特殊应用场景。例如，在物联网系统中，不同设备之间的通信模式和数据交互方式往往各异，借助 Mermaid 图表进行定制化展示，不仅可以帮助开发团队更清晰地了解系统状态，还能够为后续故障排查和系统优化提供详实依据。与此同时，随着 Web 技术的不断进步，越来越多的新特性如响应式布局、交互式数据展示等也将逐步融入 Mermaid 图表的生态系统之中，进一步扩展其应用范围和功能深度。

工程师在具体实践中逐渐形成的一套工作流程中，Mermaid 图表往往被作为辅助文档和动态展示的重要手段。团队成员在项目讨论中，通过简单修改 Mermaid 图表的文本描述，便可实时生成新的系统架构图、业务流程图或交互图，从而使得讨论内容更加直观且具有可操作性。这样的动态化设计思路不仅在需求分析阶段极大地缩短了沟通周期，也在后续的系统开发、测试和维护过程中发挥了重要作用。开发者在利用 Mermaid 图表记录系统设计决策时，既可以保持文档的一致性，又能借助版本控制工具对图表的修改历史进行追溯，为团队决策提供了宝贵的参考数据。

综上所述，Mermaid 图表作为一种文本驱动的图表生成工具，其内在原理涵盖了编译原理、数据结构、图形渲染以及前端技术等多方面知识。工程师在理解和应用这一工具时，会感受到其在表达复杂系统、优化团队协作以及实现文档自动化方面所带来的诸多便利。未来，随着技术不断进步与开发需求日益多样化，Mermaid 图表将在软件开发、系统设计以及数据可视化等领域中发挥越来越关键的作用，为工程师们提供更加高效、智能的工具支持。

下面提供一份完整的 HTML 示例代码，该代码可以直接运行，展示如何在网页中集成 Mermaid 图表，以实现从文本描述生成动态图形的效果。此示例中包含了一个流程图和一个序列图，工程师可以在此基础上进行扩展和定制：

<!DOCTYPE html>
<html>
  <head>
    <meta charset=`UTF-8`>
    <title>Mermaid 图表 实战 示例</title>
    <script src=`https://unpkg.com/mermaid/dist/mermaid.min.js`></script>
    <style>
      body {
        font-family: Arial, sans-serif;
        padding: 20px;
      }
      .diagram-container {
        margin-bottom: 40px;
      }
    </style>
    <script>
      mermaid.initialize({
        startOnLoad: true,
        theme: `default`
      });
    </script>
  </head>
  <body>
    <h1>Mermaid 图表 的动态展示</h1>
    <div class=`diagram-container`>
      <h2>流程图 示例</h2>
      <div class=`mermaid`>
        graph TD
        A[启动] --> B{条件判断}
        B -- 是 --> C[处理过程]
        B -- 否 --> D[退出]
        C --> E[完成]
        D --> E[完成]
      </div>
    </div>
    <div class=`diagram-container`>
      <h2>序列图 示例</h2>
      <div class=`mermaid`>
        sequenceDiagram
        participant 客户端 as Client
        participant 服务端 as Server
        Client ->> Server: 请求数据
        Server -->> Client: 返回结果
        Client ->> Server: 发送确认
      </div>
    </div>
  </body>
</html>

在这一示例代码中，通过引入外部 Mermaid 图表脚本，并在页面加载时调用 mermaid.initialize 方法，使得页面内所有标记为 mermaid 类的容器都自动进行解析与渲染。流程图与序列图分别展示了基本的图表语法与布局方式。工程师在编写代码时可以灵活调整节点、边及其样式参数，从而生成符合项目需求的各种图表类型。

通过对 Mermaid 图表的深入解析，我们能够看到它不仅仅是一种简单的图表生成工具，而是一种将文本描述与可视化图形完美结合的设计理念。该工具在实际应用中，为开发者、设计师以及项目管理者提供了一种高效、灵活且便捷的沟通方式，使得复杂系统的结构与流程得以直观展示。工程师在日常工作中，借助于 Mermaid 图表，可以快速构建系统原型、记录项目变更，并通过版本控制系统实现多方协同维护，这种以文本为核心的图表生成方式无疑是现代软件工程的一大创新。

此外，随着 Web 技术与开源社区的不断发展，Mermaid 图表的生态系统也在不断壮大。无论是面对新兴的前端框架、响应式设计需求，还是在大型项目中实现自动化文档生成，Mermaid 图表都展现出极高的适应性和灵活性。未来，随着更多高级特性与插件的出现，工程师们或许能够通过 Mermaid 图表实现更高级的交互功能，比如实时数据更新、动态节点动画以及复杂的用户交互事件处理，从而进一步提升系统的智能化水平。

综上所述，Mermaid 图表是一种极具价值的文本驱动图表生成工具，其优势在于简洁高效、易于维护、支持版本管理以及与现代文档工具的良好集成。工程师们在实际应用过程中，能够充分利用其文本语法特性，实现对复杂系统的直观表达与精细化管理。无论在软件设计、项目规划还是技术文档编写中，Mermaid 图表都为工程师们提供了一种既便捷又高效的解决方案，使得图表的生成与维护不再成为技术团队的负担，而成为推动项目成功的重要动力。

通过对 Mermaid 图表的全面探讨，我们可以感受到这种工具在技术实践中的深远意义。它不仅将文本与图形化展示进行了完美结合，更为工程师们提供了一个开放、灵活且高效的沟通平台。面对日益复杂的系统设计需求，Mermaid 图表的出现恰恰弥补了传统图形编辑工具在自动化、版本控制和协同编辑方面的不足，为技术团队带来了全新的工作方式。正因如此，Mermaid 图表正在成为众多开发者和工程师钟爱的工具，并将在未来继续引领图表生成技术的发展方向。
