AD22设计STM32最小系统

一.电路设计软件介绍

1.Altium Designer:

2.Cadence Allergo

3.OrCAD

4.PADS

5.立创EDA

快捷方式：

g:切换网格尺寸

ctrl+鼠标右键+移动：放大或缩小画面

q：切换计量  ctrl+m：测量两点之间的距离

stm32最小系统设计

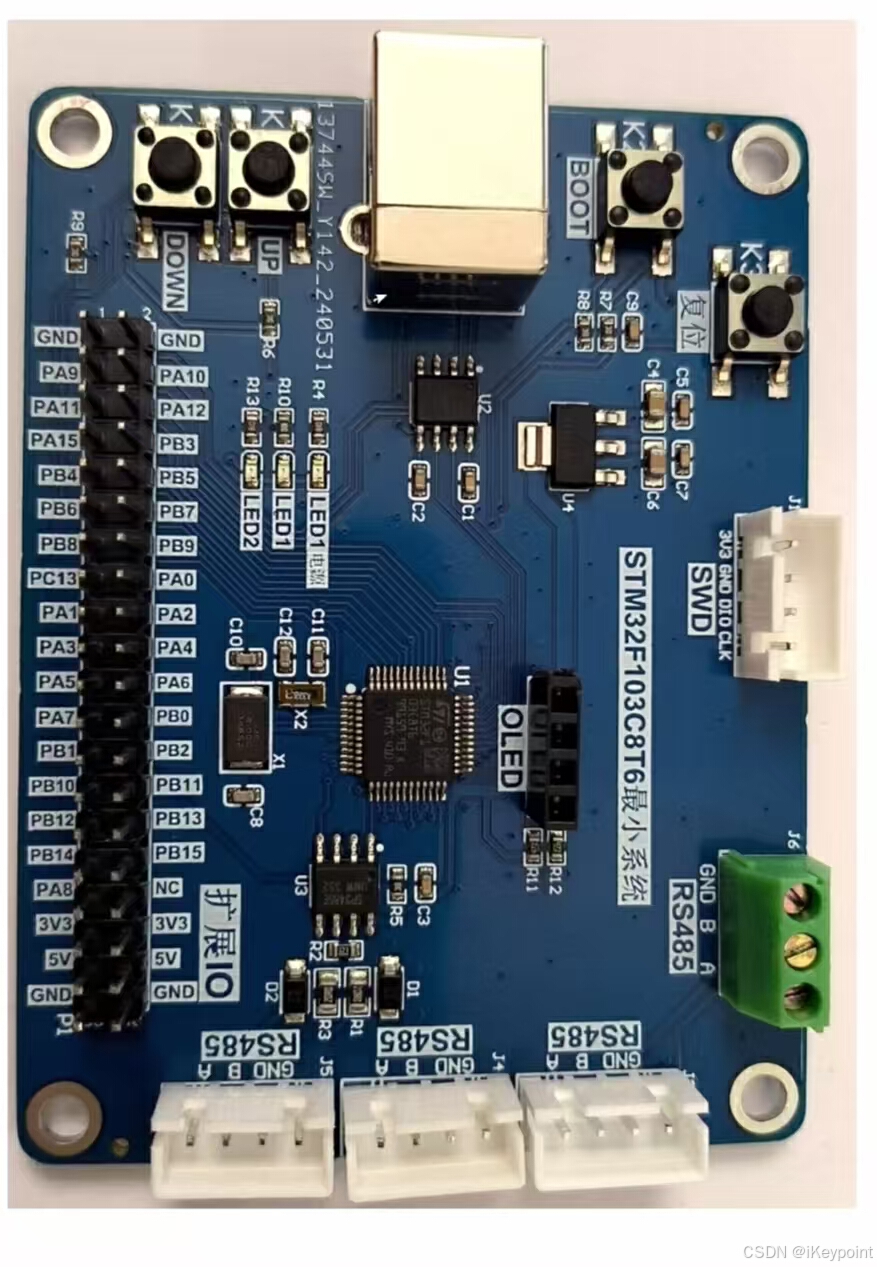

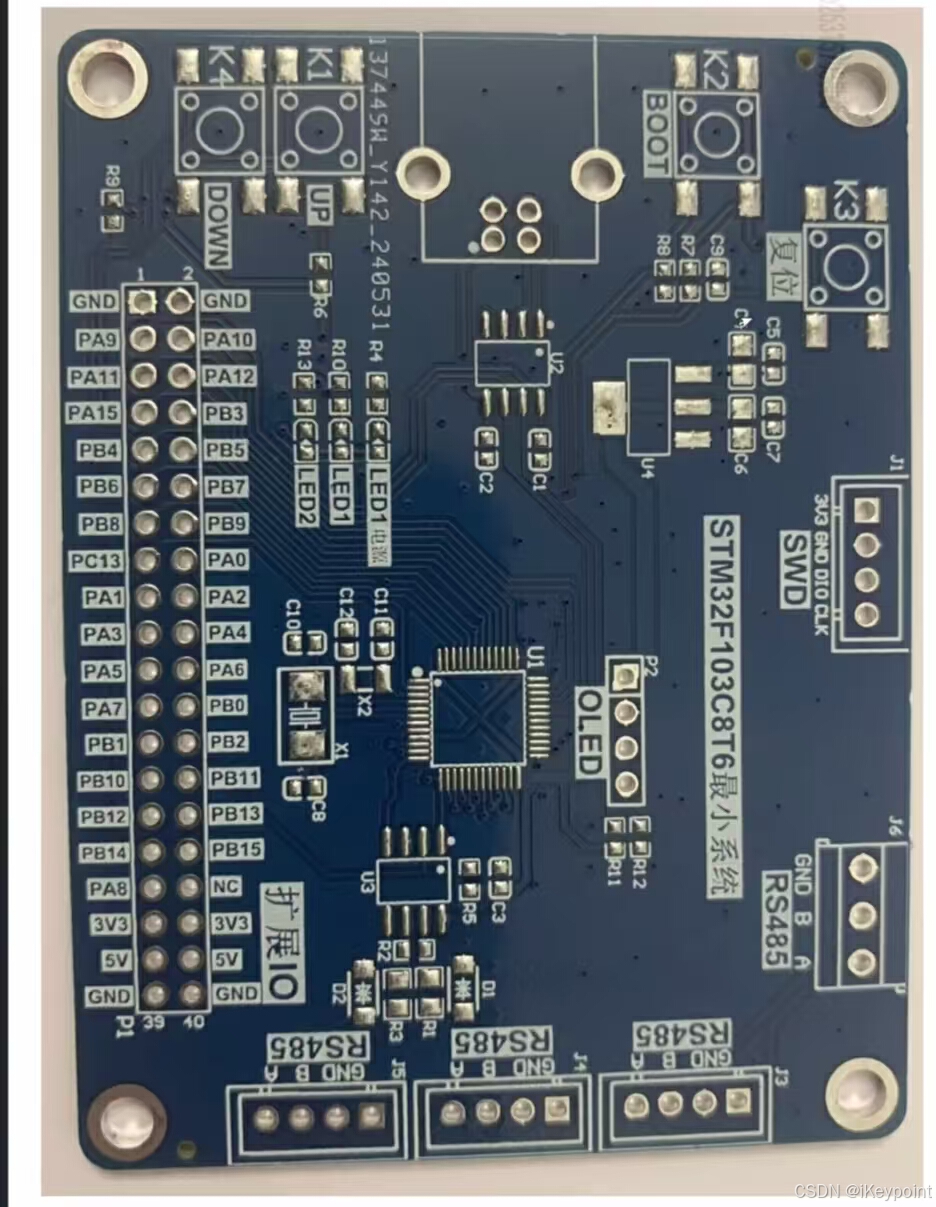

成品展示

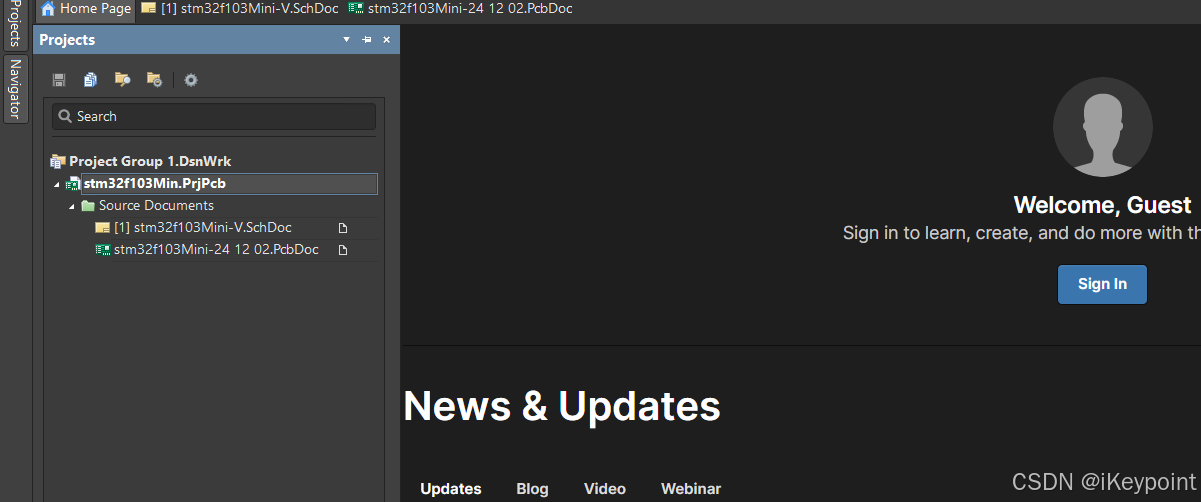

PCB工程创建：在Altium Designer中选择创建新项目   在新项目下创建文件和pcb板子并保存

pcb记得用它的创建日期

 各元件布局

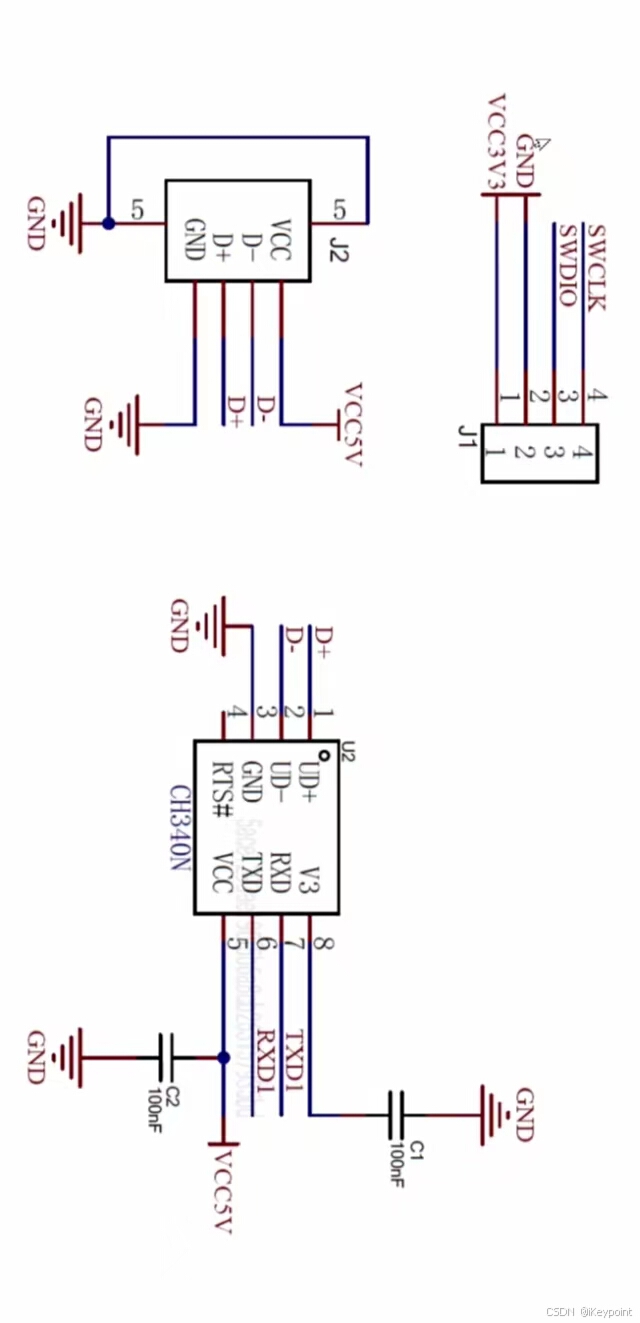

1. usb转串口部分

器件名称            器件规格值         器件编号        物料编号

typeb接口           Type-B              I2                       C46392

USB转串口芯片     CH340           U2                  C2977777

 XH2.54-4P接头      XH2.54           I1                   C37815

电容                         100nF             C1 C2               C14463

在立创商城找到该器件   并导入Altium Designer

2.绘制板框

使用快捷键把网络视图尺寸换成0.1mm

选择菜单 试图--板子规划模式   选择菜单，设计   重新定义板子形状

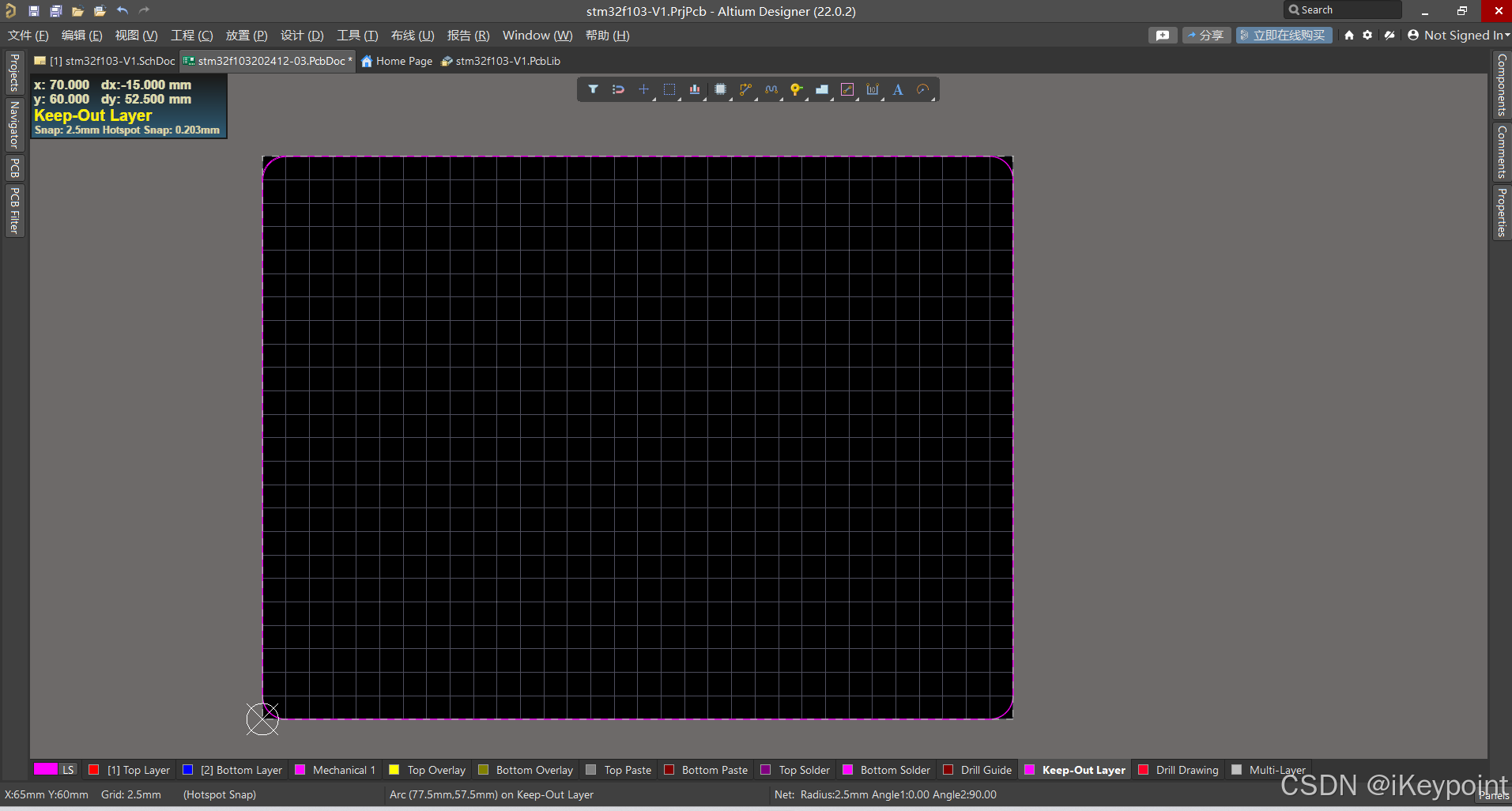

画出板子轮廓 80*60

设置好坐标原点 最后使用快捷工具检查轮廓规格是否正确

先绘制禁止线    0.2mm

设置圆切角

主要目的：防止板子过于尖锐           设置圆弧 半径为2.5mm   圆弧为90°

要在keep out layer下

3.设置固定孔

右击工具栏的过孔图标

设置焊盘内径为3.6mm 外径为5.5mm   设置可视栅格为1mm
