Altium Designer 2020 学习笔记（三）------PCB布局设计部分（配动态图操作演示）

本篇文章主要与大家简要分享一下，我在AD学习过程中的一些学习笔记，本篇文章主要关于PCB布局设计部分。

本系列文章链接：

-----------------------------------------------------------------------------

   Altium Designer 2020 学习笔记（一）-----原理图及原理图库部分（配动态图操作演示）

   Altium Designer 2020 学习笔记（二）------PCB库部分（配动态图操作演示）

   Altium Designer 2020 学习笔记（三）------PCB布局设计部分（配动态图操作演示））

   Altium Designer 2020 学习笔记（四）------PCB布线、DRC检查、拼版设计、资料输出（配动态图操作演示）

   Altium Designer 2020 学习笔记（五）------ 对前四篇文章的补充

-----------------------------------------------------------------------------

   五、网标导入及模块化布局设计

      1、导入常见报错解决方法

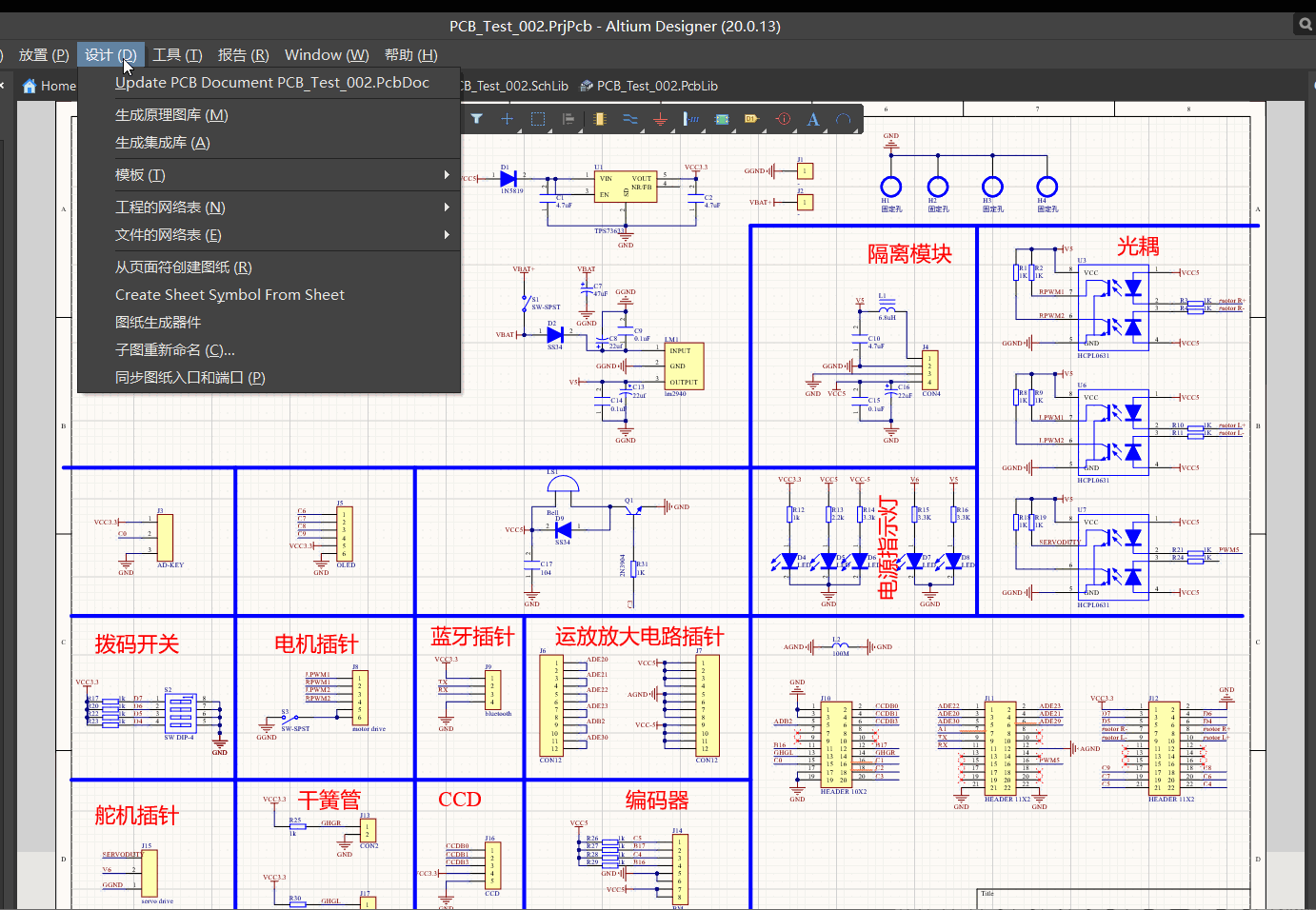

      （1）在原理图文件设计菜单中选择更新到PCB文件，执行变更后，有可能会出现一些错误，可以点击仅显示错误，或者将错误的内容导出文件进行查看

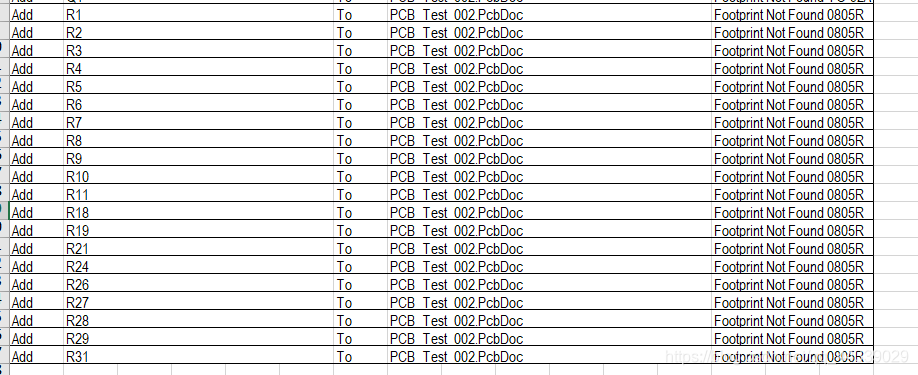

      （2）常见的第一类错误：封装库里没有某些元件的封装，如下图所示封装库里没有0805R的电阻，此时我们可以自己做一下缺少的封装也可以到其他库里复制过来，修改完再更重新新到PCB看一下是否还有错误

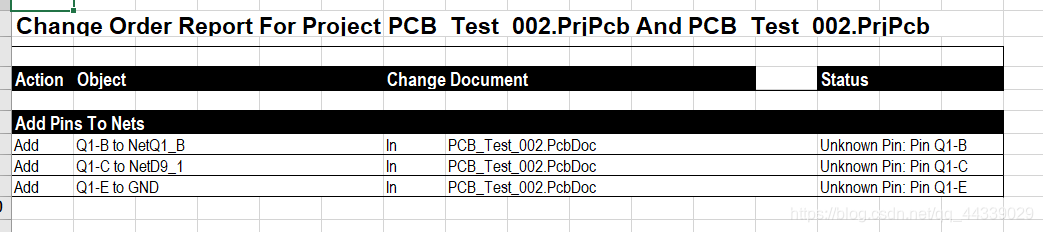

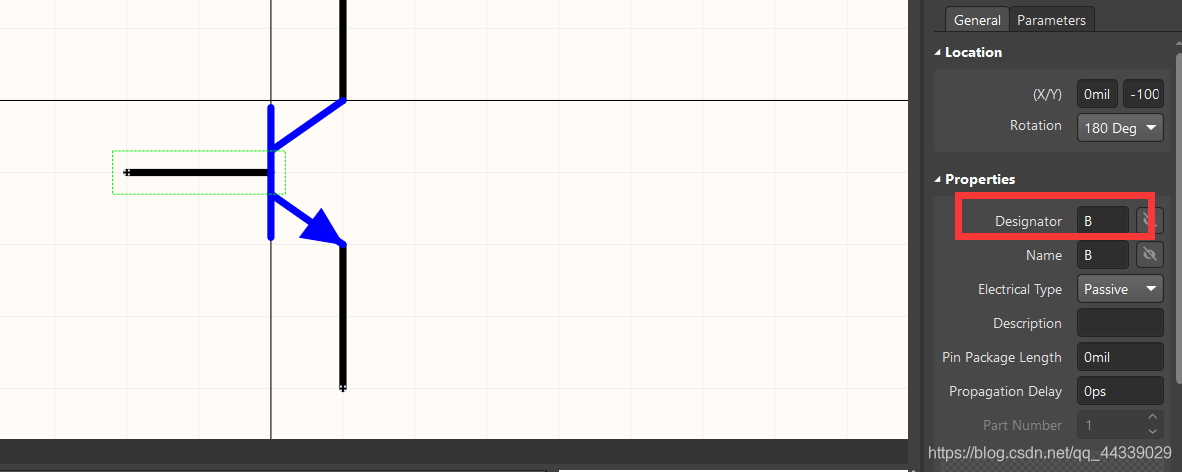

      （3）常见的第二类错误：无法识别的引脚，此类错误由以下几个常见的原因导致，①元件没有封装、②封装管脚缺失、③管脚号不匹配（如下图所示，在原理图库中该三极管的引脚号用B、C、E来表示，而在PCB封装库里是用1，2，3来表示的无法匹配，需要将原理图库里的B、C、E，改为与封装库匹配的1、2、3），修改完后不要忘记先保存变更的文件，再更新。

      （4）绿色报错，可以按快捷键T 、M但是当我们再次移动后，还是会出现，可以按照下面的方法先关掉一些规则检查

      2、PCB板框的评估及叠层设置

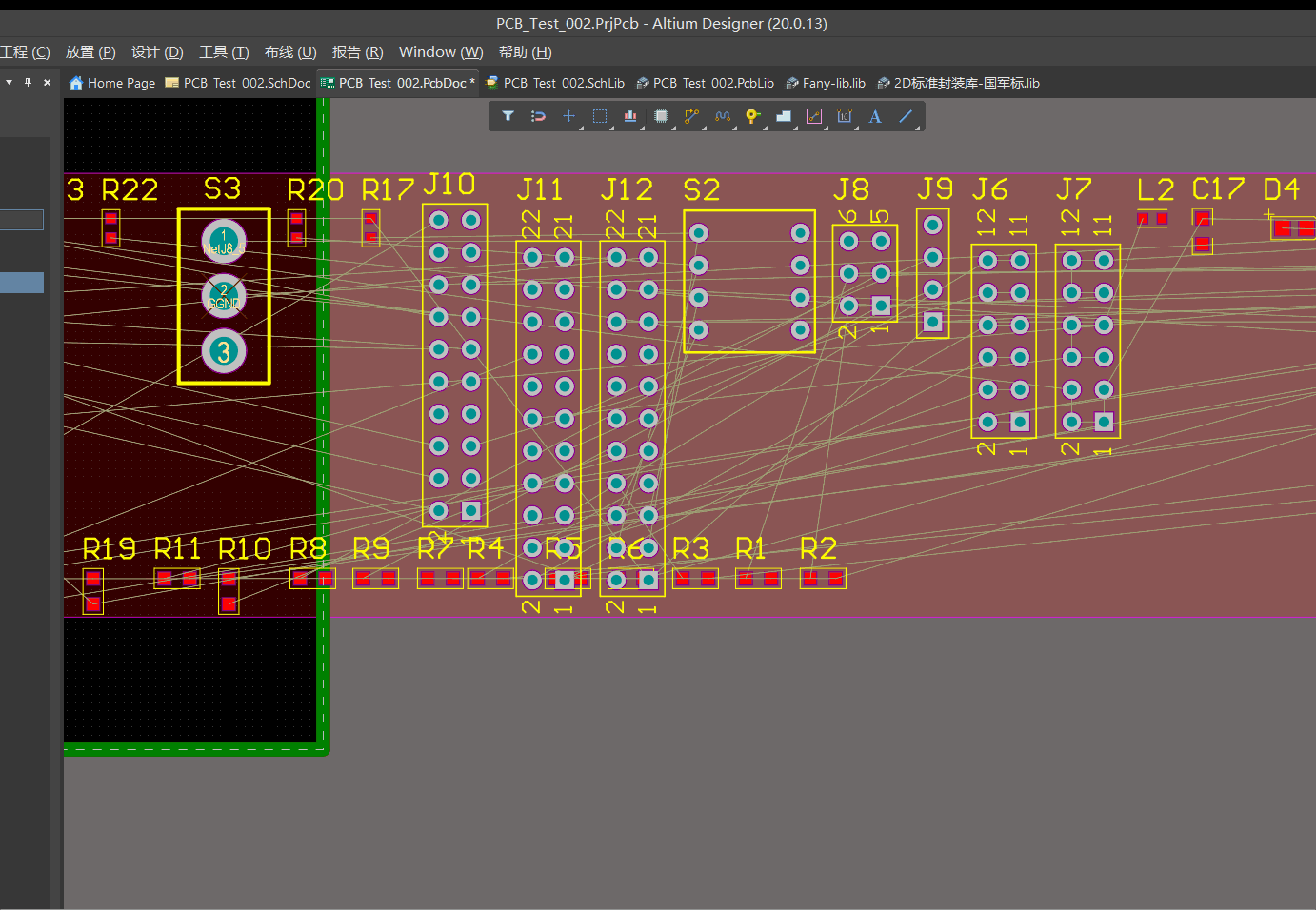

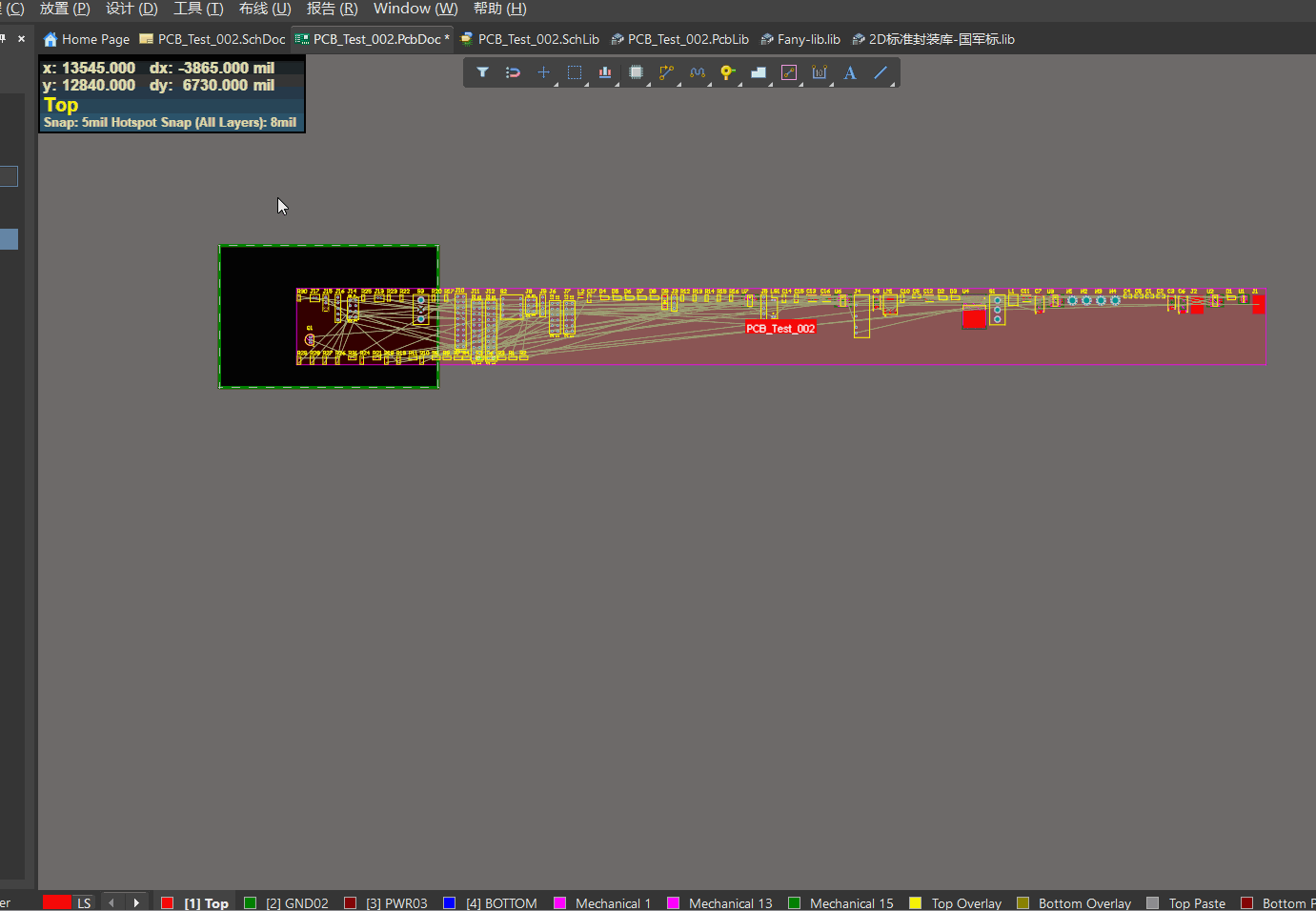

      （1）器件阵列排布：先选中所有的器件，在工具菜单里，选择器件摆放，再选择在矩形区域内摆放，勾画合适的矩形区域，我自定义快捷键6

      （2）在机械层大概绘制稍大一点的边界（按快捷键P、L开始绘制)，按快捷键E、O、S绘制起点

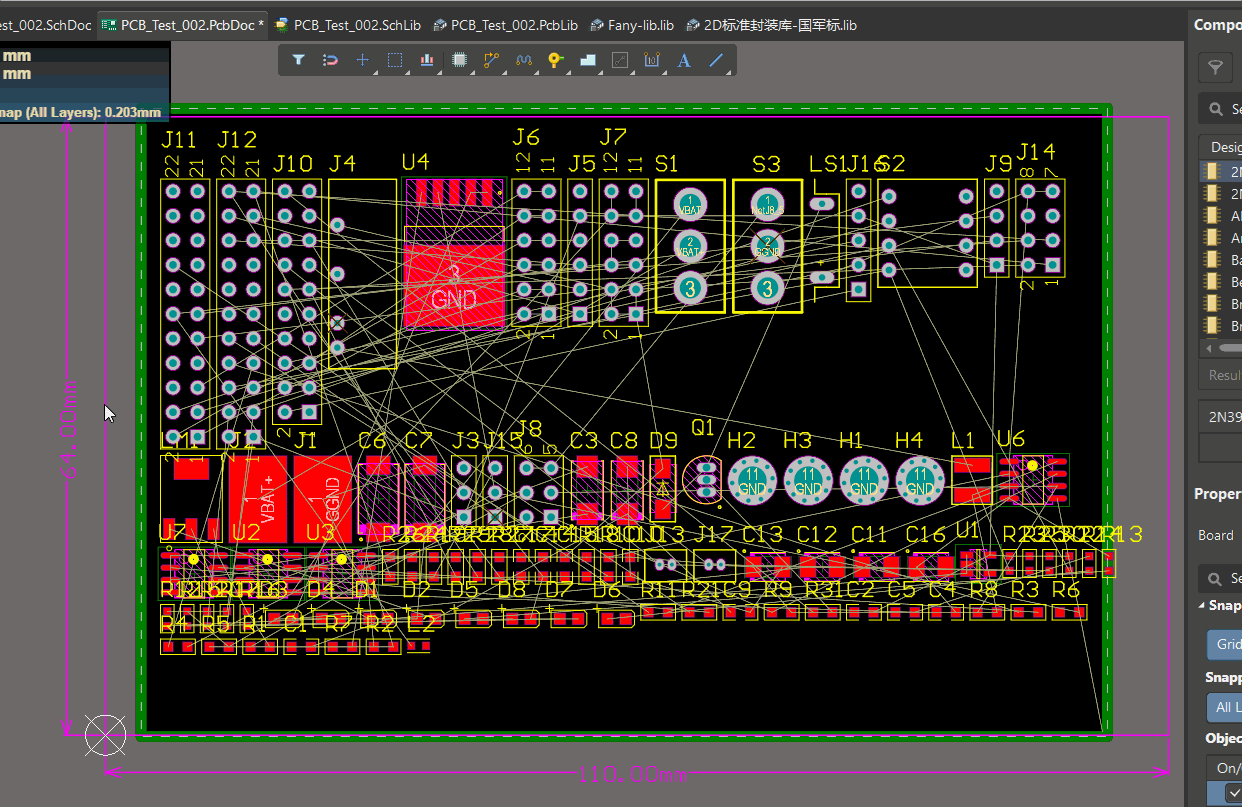

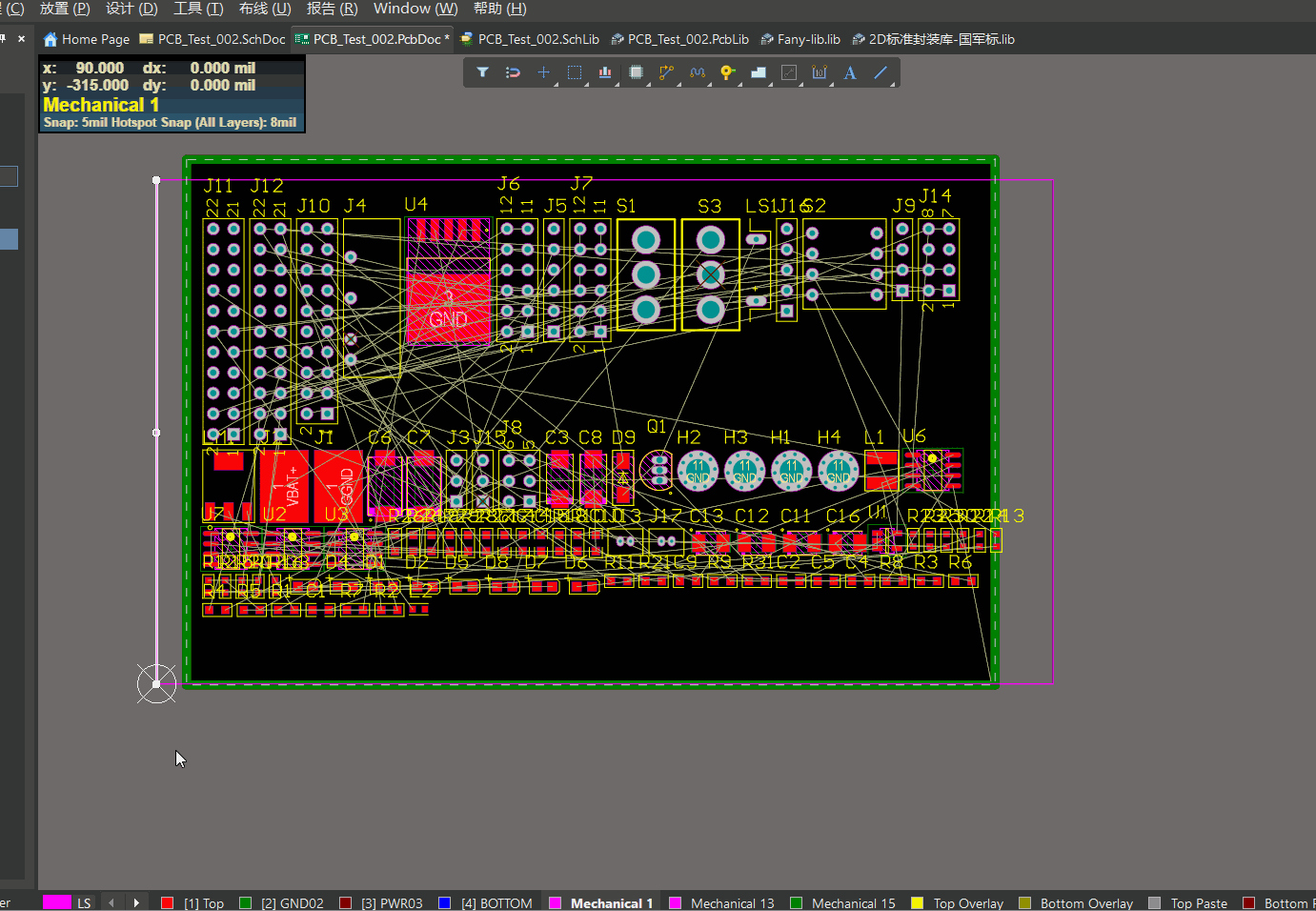

      （3）将边界的参数设为整数并进行修整，下图修正后长110mm，宽64mm（在进行参数修改的时候按快捷键Q可以转换显示单位，切换为mm）

      （4）可以对其进行尺寸标注，按快捷键P、D、L进行标注，按空格键切换方向，可以按tab键暂停，设定标注的单位和显示形式，按enter键继续

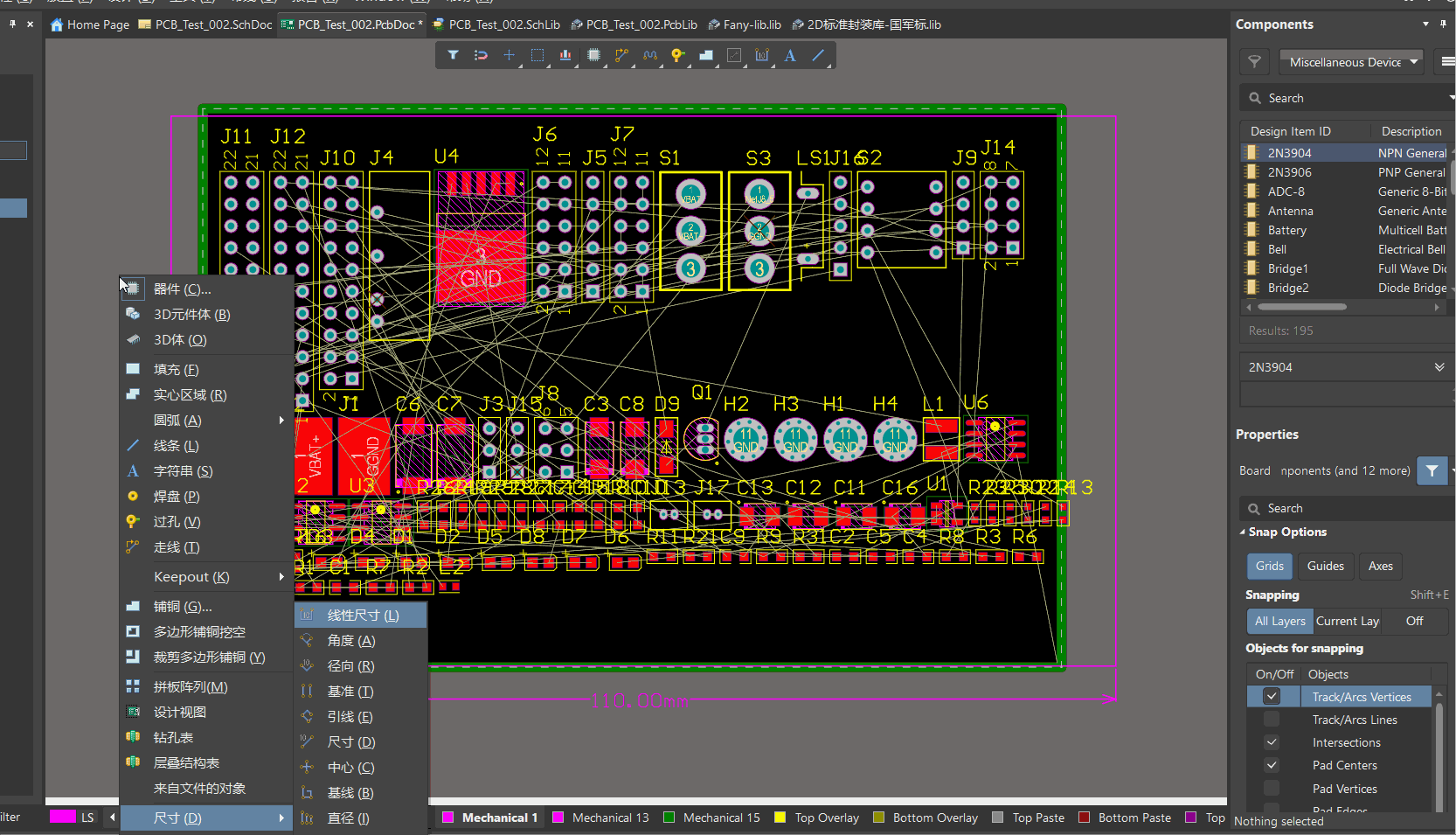

      （5）除了快捷键，也可以采用如下的方法来进行尺寸标注

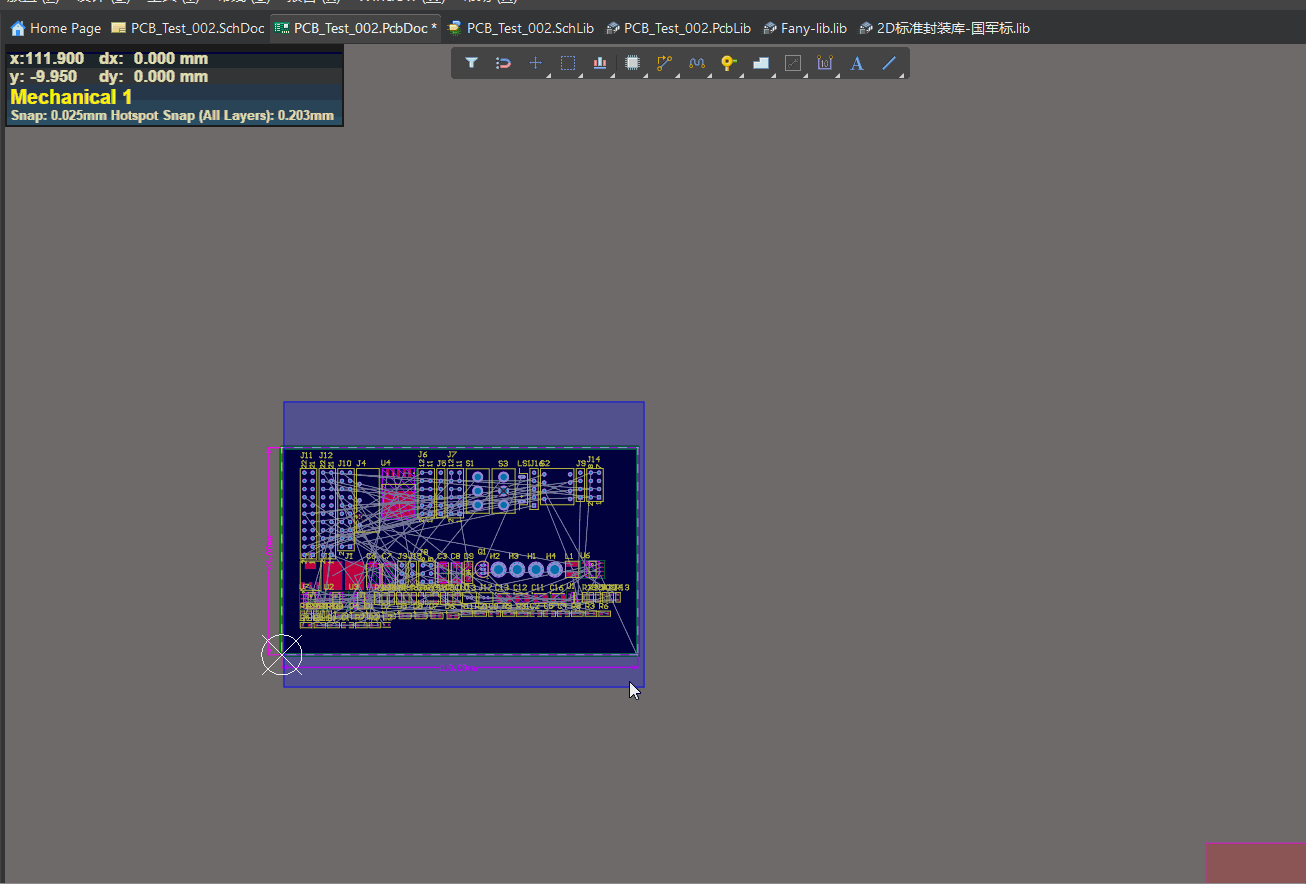

      （6）重新定义板框，按住shift键把四条新的边界选中，然后按快捷键D、S、D就可以重新定义板框了

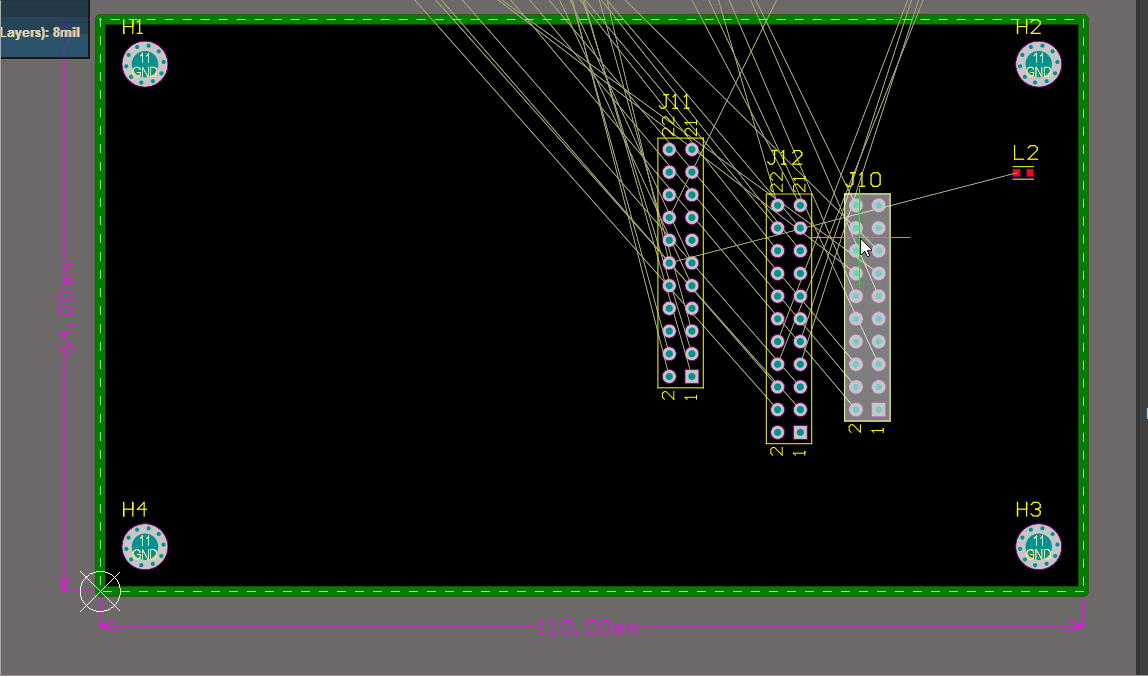

      （7）四个固定孔的摆放，先选中要摆放的固定孔，按快捷键M、S，再次选中后，移动到拐角处，点一下，再按快捷键m，选择X/Y偏移，一般5mm就可以了，照此方法摆放完四个固定孔

      3、叠层设置

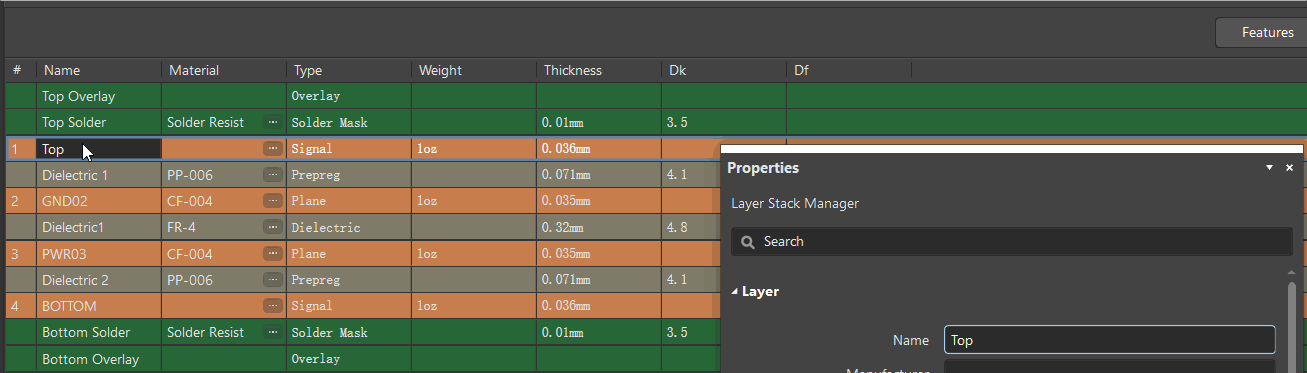

      （1）按快捷键D、K进入层叠管理器，Top Overlay（丝印层）、Top Solder（阻焊层）、Top Layer（信号层）、Signal （正片层） Plane（负片层），可按下图所示添加层数和名字修改

      （2）PCB正片和负片的最终效果是相反的。PCB正片的效果：凡是画线的地方印刷板的铜被保留，没有画线的地方敷铜被清除。如顶层、底层……的信号层就是正片。PCB负片的效果：凡是画线的地方印刷板的敷铜被清除，没有画线的地方敷铜反而被保留。

      4、PCB快捷键的设置及推荐

      （1）我将常用的左对齐设为快捷键小键盘4，右对齐设为快捷键小键盘6，顶对齐设为小键盘8，底对齐设为小键盘2，水平等间距设为小键盘7，垂直等间距设为小键盘9

      （2）板子规划模式：1 、 2D模式：2 、 3D模式：3

      （3）走线：4 、 过孔：7 、铺铜：ALt+A

      （4）对选中的器件进行框选排列：6

      （5）线选：Alt+Z、框选：Alt+X（相比直接用鼠标左键框选可避免在高密度区域误移动器件）

      （6）取消连接布线：Alt+Q

      （7）一些常用的得默认快捷键 ：①物理选择ctrl+H（如果物理上连上了，使用该快捷键后点一下，他就会全部被选中）②移动M ③选择S ④单位切换Q ⑤单层显示shift+S ⑥切换走线模式 shift+r ⑦对象类 D、C

      5、模块化布局规划

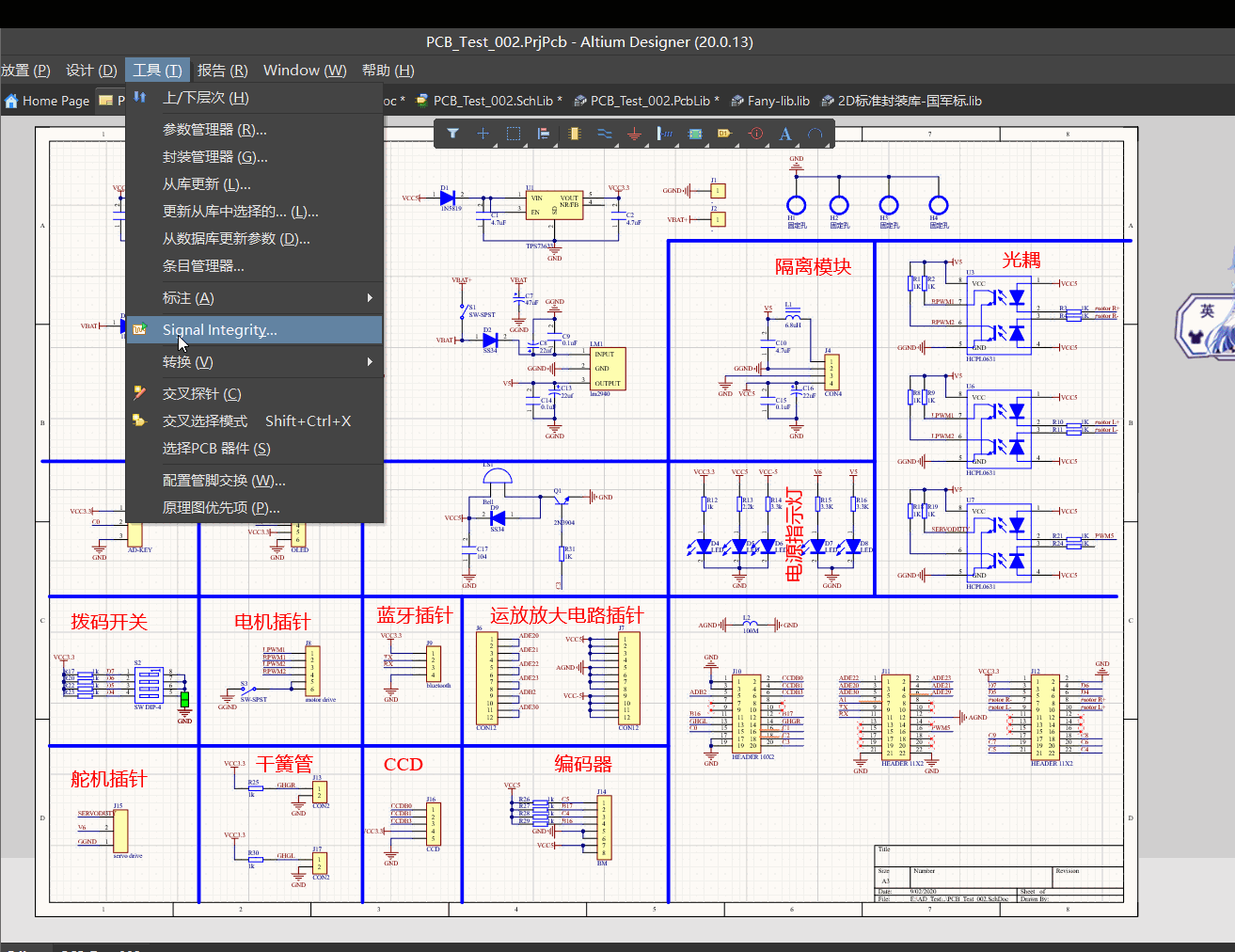

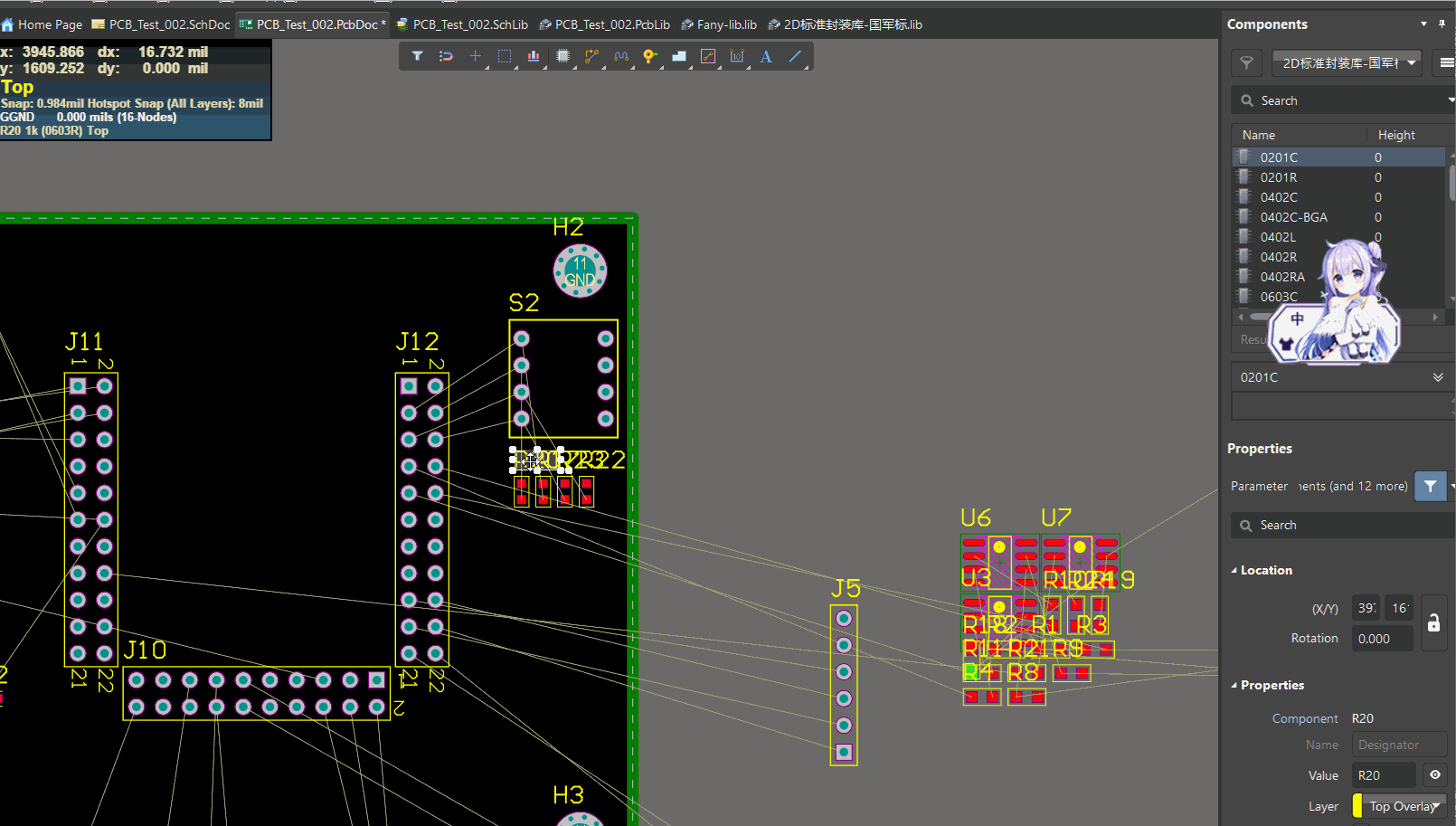

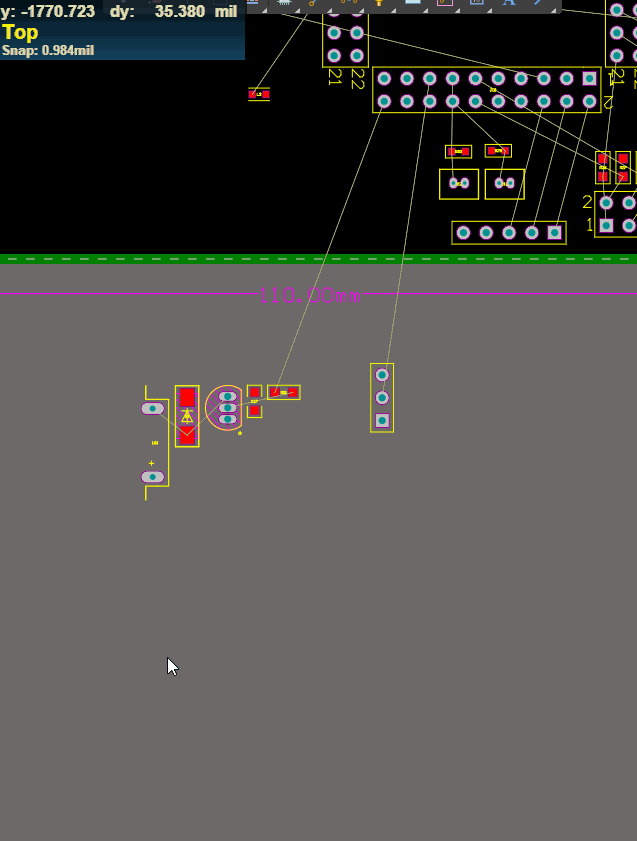

      （1）在原理图界面，在工具菜单里选中交叉选择模式，然后选择要规划的小区域，此时切换到PCB界面，按设定的快捷键6，进行矩形区域规划，把其他部分也按照原理图划分到一个个小区域

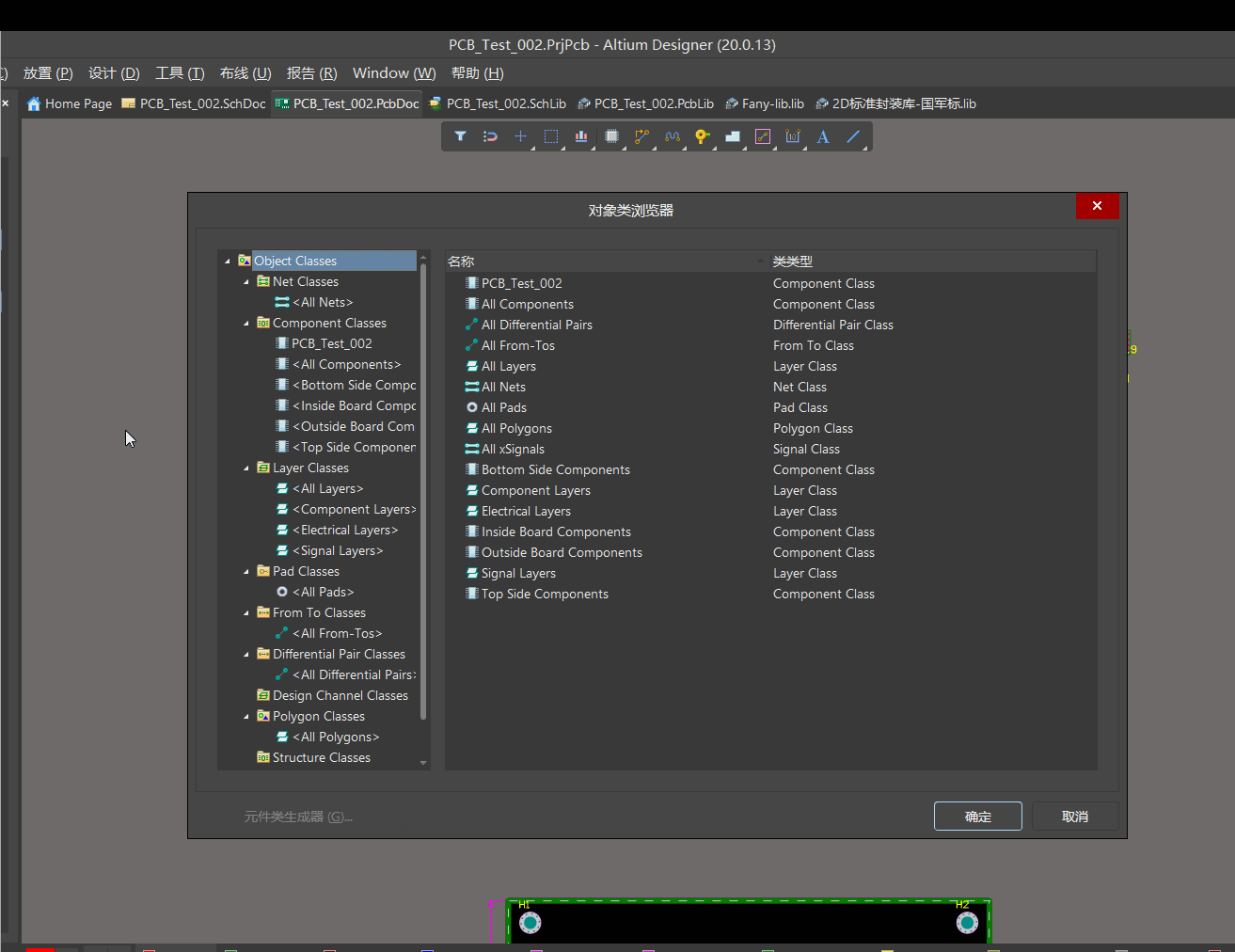

      （2）创建电源网络类，按快捷键D，C，创建新类–电源类，取名为PWR,将于电源有关的GND GGND，V开头的加到新类中点击确定

      （3）点击右下角Panels，选择PCB，在左侧栏内可以发现新建的PWR类，右键选择连接，隐藏，就可以把电源线隐藏了

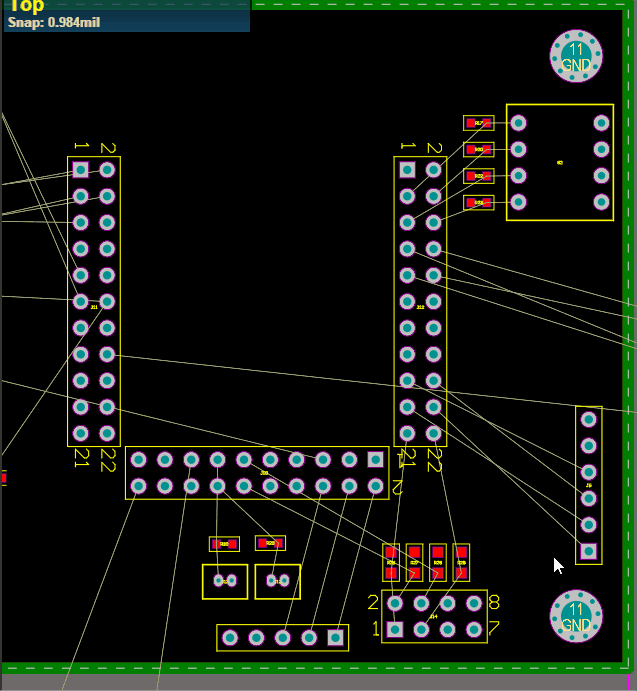

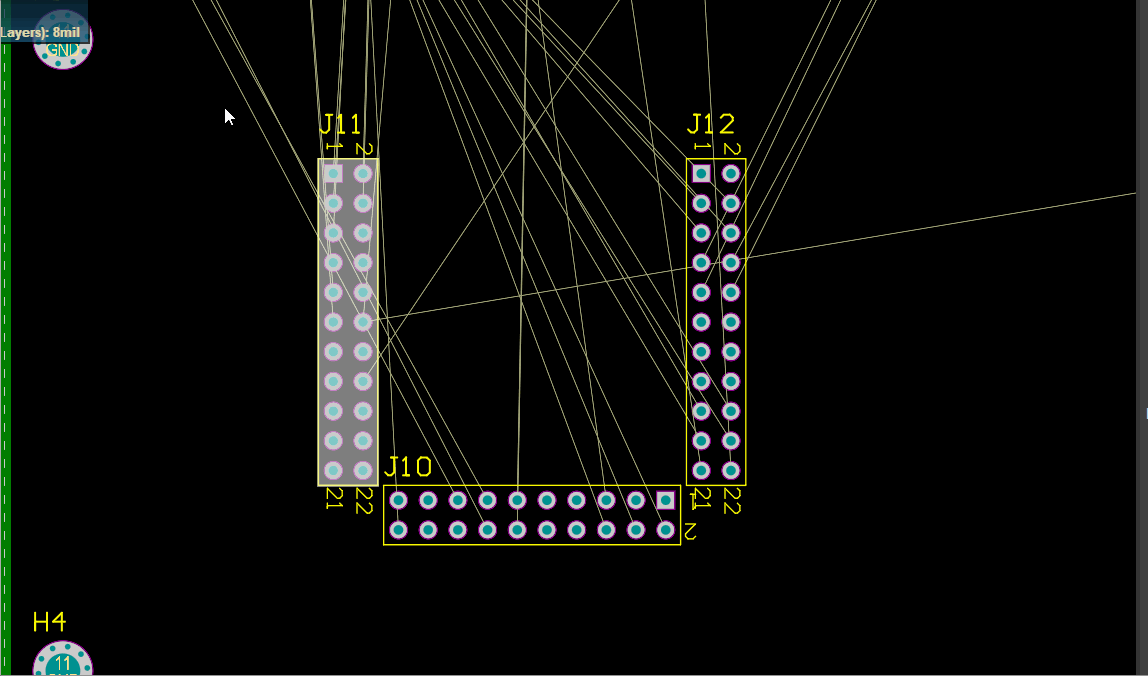

      （4）摆放的时候按照先大后小的原则，先摆放核心板插孔，两个22引脚的，一个20引脚的，所以把22引脚的放在两侧，一般把1脚朝外，选中后按快捷键M、S移动，对其到边角后，按快捷键M设置偏移0.5mm

      （5）选中摆好的三个器件，点击右键选择联合，将三个器件联合在一起，这样他们就作为一个整体一起移动了

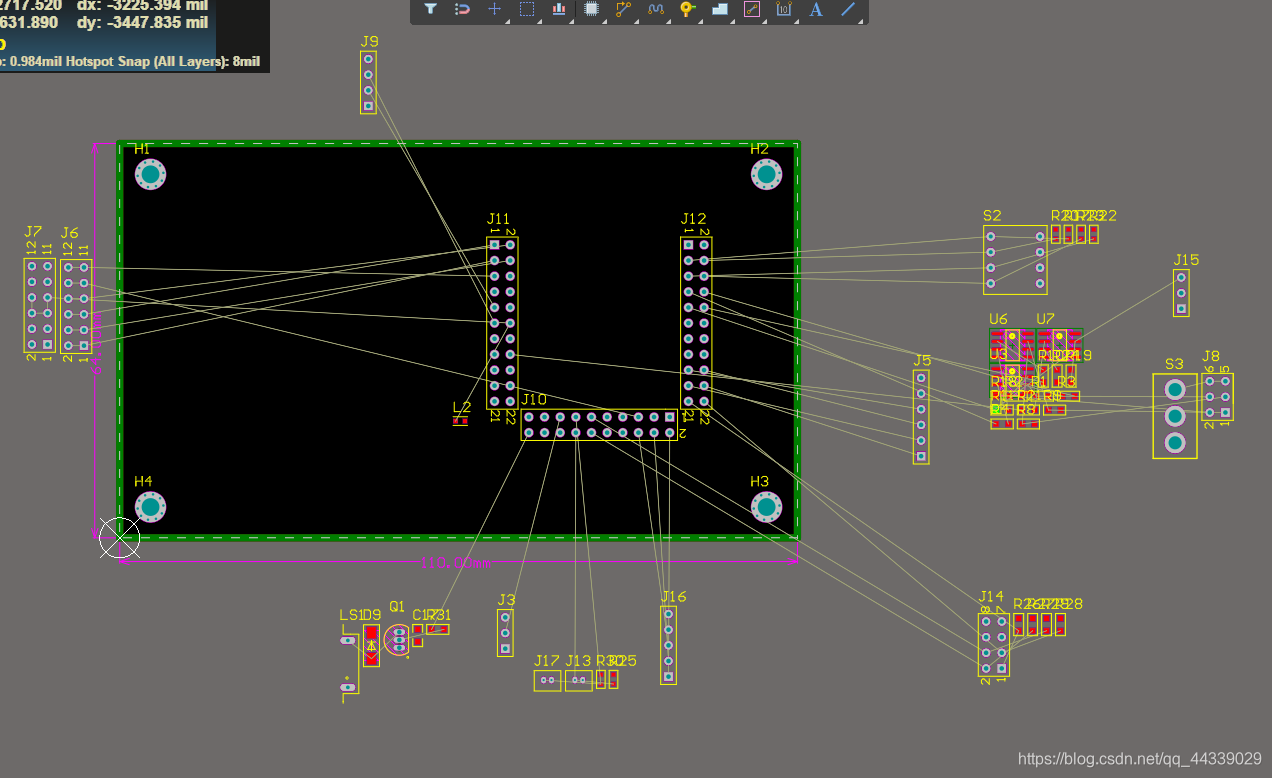

      （6）按照尽量减少交叉的原则，大体进行初步规划，规划完后大概如下所示：

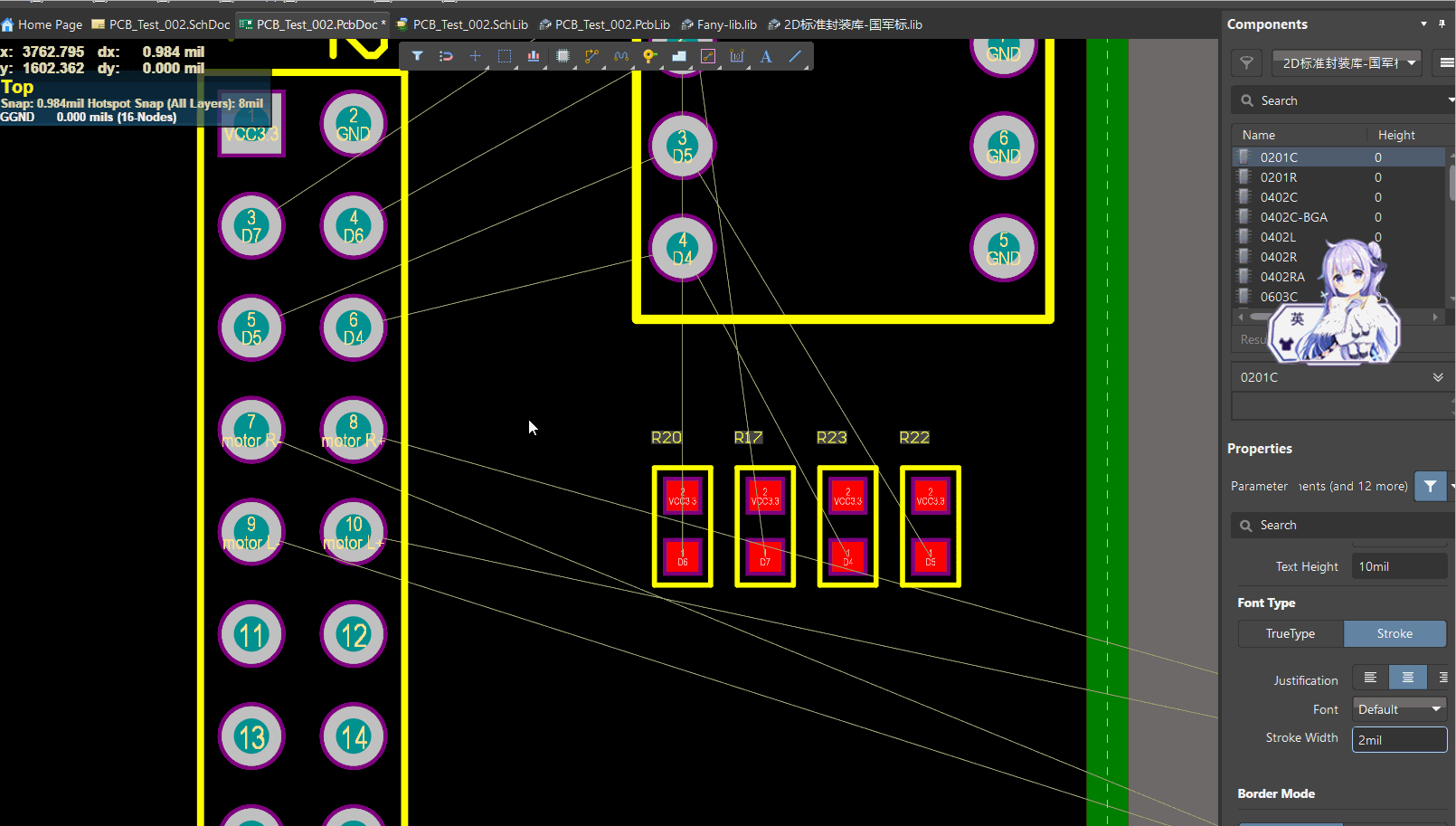

      （7）我们发现在元件比较密集的时候位号会重叠，选中一个后，点击右键选择查找相似，将string type中的any改为same，点击确定，将位号高度改为10mil 宽度改为2mil，如下所示

      （8）然后按快捷键ctrl+A将选中全部器件，按快捷键A，选择定位器件文本，选为器件的中心，如下所示，这样位号就不会影响视觉了

      （9）选中某个部分后，按快捷键T、C，再次选中可在原理图中定位该元件，查看是那一部分

      （10）按住ctrl键，鼠标左键单击焊点可以进行高亮显示，ctrl+鼠标左键单击其他区域或者shift+c 来取消高亮

      （11）在规划隔离模块的时候，发现它既包含GND，又包含GGND，高亮显示一下GGND的分布，让他们尽量放的近一些

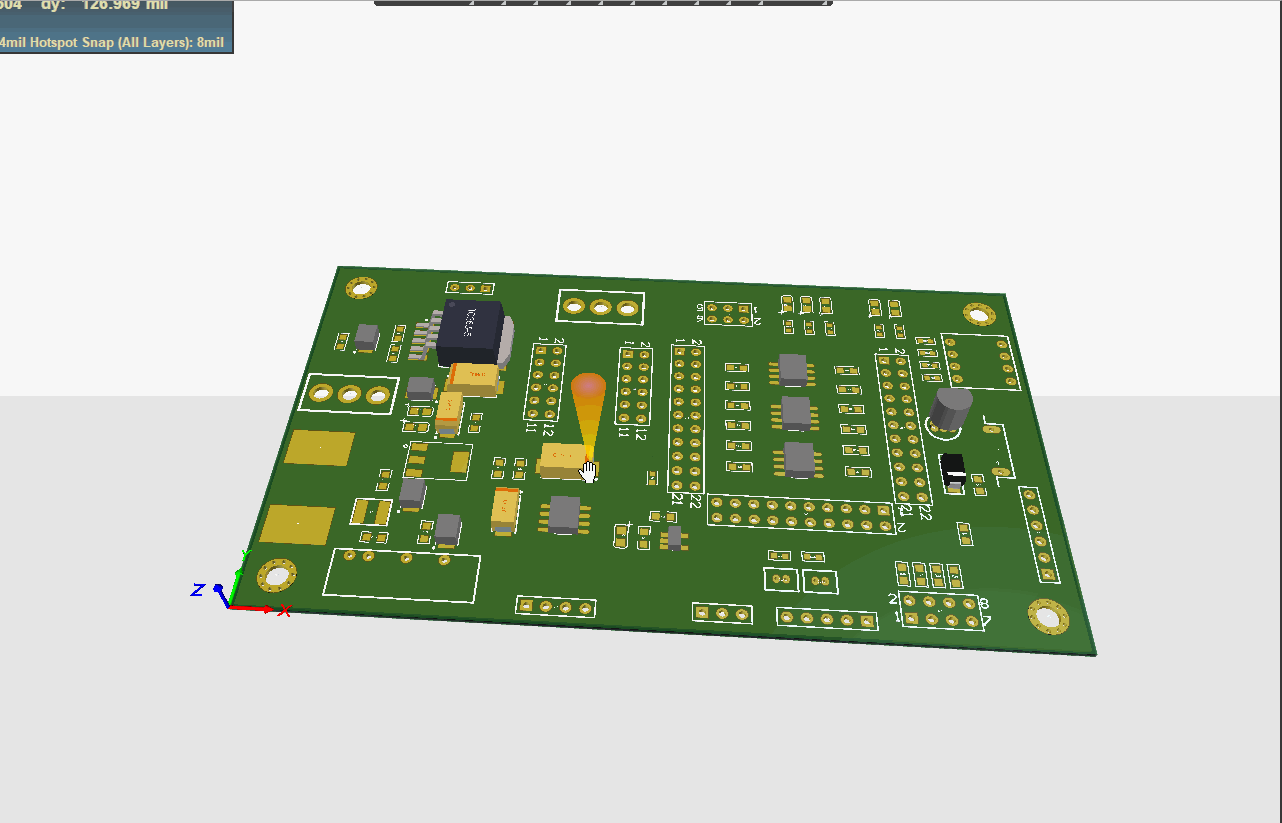

      （12）把其他的部分也合理的进行规划和摆放，初步摆放完的3D图如下所示：

      6、布局优化及调整

      （1）这一步主要就是对布局进行进一步的调整，使其更加美观（元件的各种对齐操作），信号线路的优化（摆放的进一步合理化）等
