[运放] 骨灰级运放LM1875T做功放板，音质刚刚的

近期迷上功放了，想起了以前从TI申请的几片运放，准备做一个功放玩玩。
运放芯片为OPA2604，LM1875T。
用OPA2604做前级，LM1875T做后级放大。

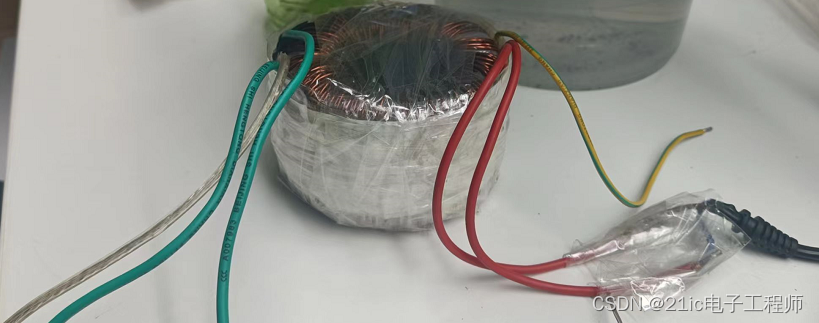

供电用环牛，手上有一个24V交流输出的环牛，需要改成双极性输出，于是对环牛进行了拆解与增加抽头，然后重新绕制，改造成了12V~0~12V交流输出的双极性环牛。
滤波和整流用从旧设备上拆解的元件做。7812和7912进行输出稳压。
------------------------------------------------------------------------------------
电源部分

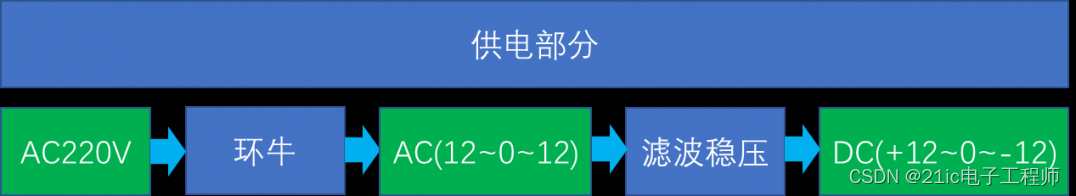

供电结构图如下所示

系统图

原理图

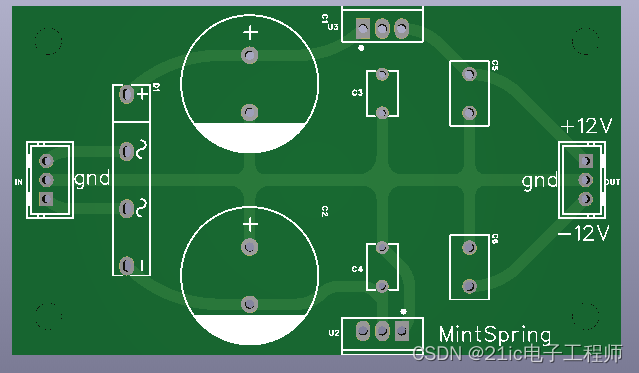

3D效果图

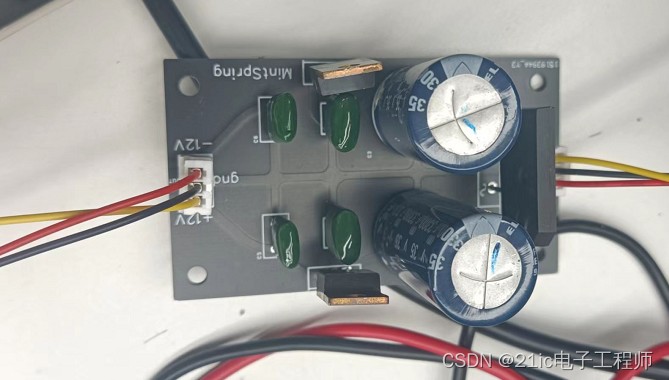

实物图
---------------------------------------------------------------------
放大器部分

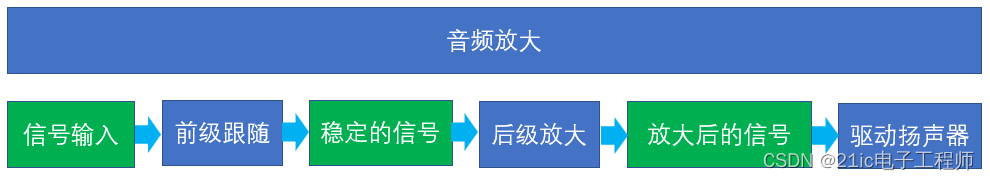

系统图

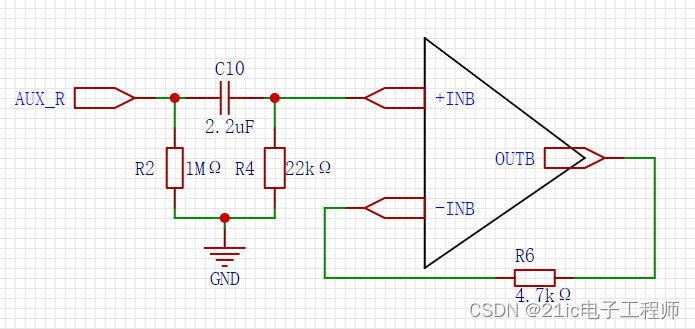

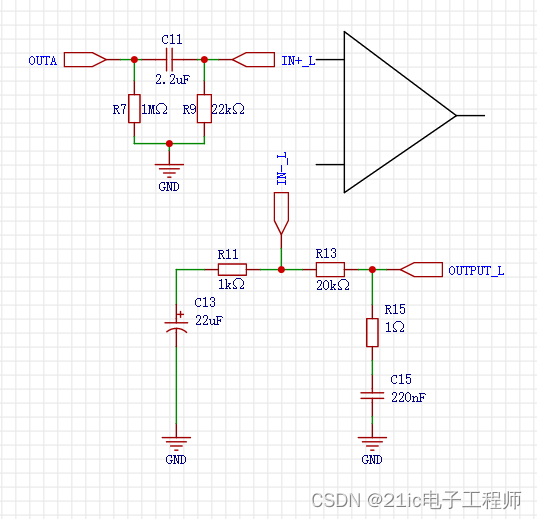

前级电路（用于信号源的稳定过度，采用OPA2604做跟随）输入采用滤波隔直流，同时1M电阻拉到地，保证在悬空输入的时候不会引入噪声，理论上后面的22K电阻也有类似的作用，总之将输入变的纯粹没有噪声，同时还起到滤波作用。
后级电路采用LM1875T手册推荐的标准电路

看到没，前级的输入滤波就是抄袭的LM1875T的，这里二次滤波，哈哈。实际上这里直接连接也是可以的。因为前面已经滤波过了。不过多三个原件而已，就顺道加上，确保后继输入也是纯粹的信号输入。

另外芯片自身的供电滤波也照抄手册推荐的，不过我修改了参数，因为我手头是更大容量的。

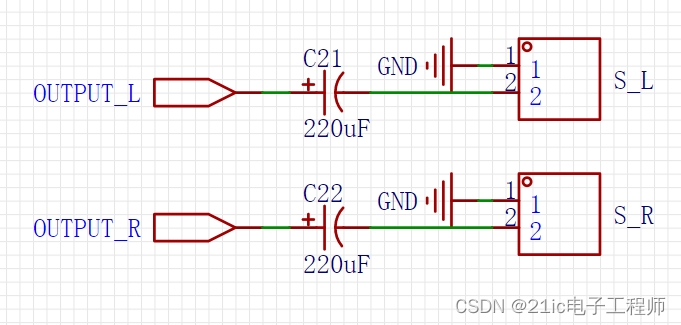

我在输出上，做了修改，增加了电容隔直，以防止有不小心进入喇叭的直流伤害喇叭。

完整的原理图在这里
 SCH_LM1875T_2022-06-11.pdf (330.6 KB)

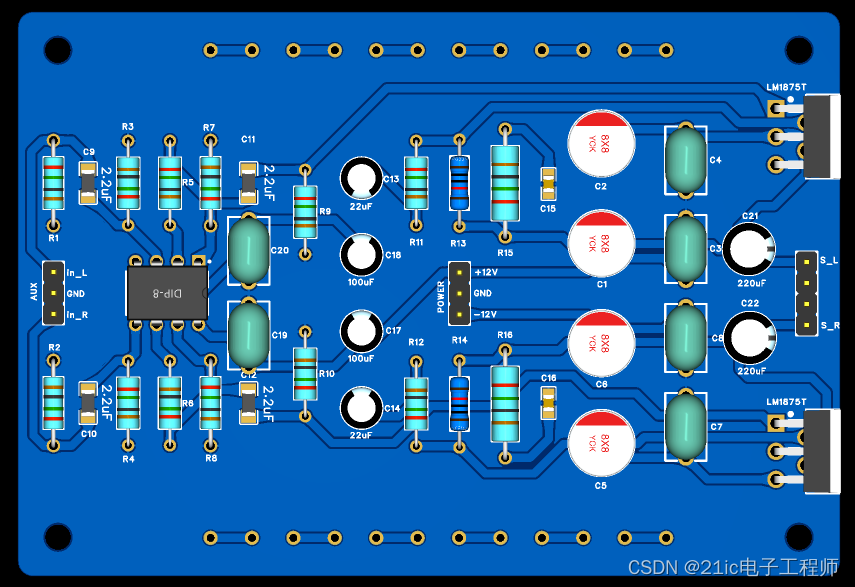

3D效果图

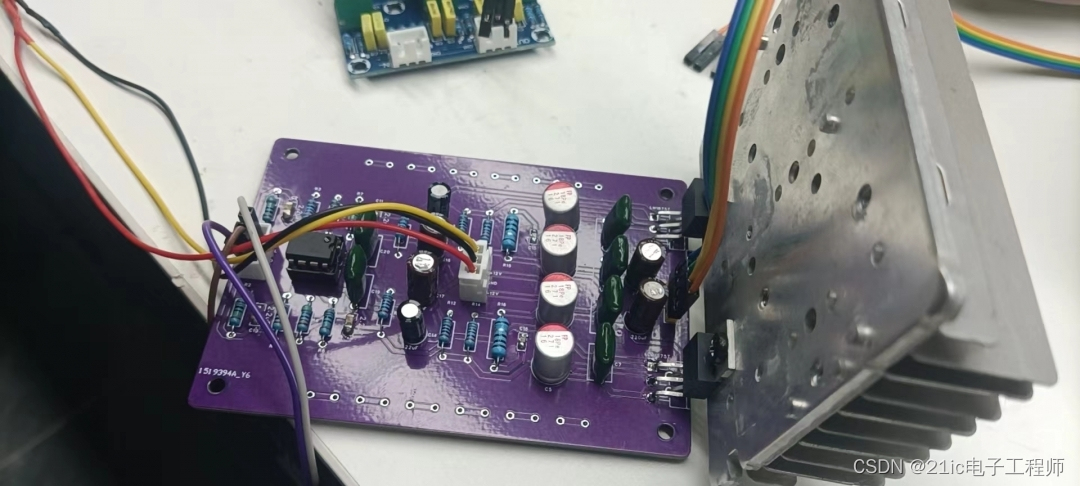

实物图
在嘉立创的EDA上画的板子，在嘉立创打的免费板子，质量非常和。今天收到后，很快就焊接上了，测试音质非常非常的棒，在没有信号输入，或者最小音量后，没有一点声音。
---------------------
