[STM32]KEIL调试程序进入HardFault_Handler异常处理总结

在做CORTEX-M3单片机开发的时候，如STM32，可能会遇到设备跑着跑着程序死机的情况，往往调试起来很多时候发现是程序进入HardFault_Handler系统异常，根据相关资料和M3权威指南是可以通过调试查找出程序的问题点和解决问题的。

根据CM3指南中的 Faults 可分为4类：总线 faults、存储器管理 faults、用法 faults、硬 fault；

以下是具体说明：

1、总线 Faults是当 AHB 接口上正在传送数据时，如果回复了一个错误信号，则会产生总线 faults，CM3有一个名为“总线 fault 状态寄存器”(BFSR)的。通过它，总线 fault 服务程序可以确定产生 fault 的场合是在数据访问时、在取指时、还是在中断的堆栈操作时。这个不展开细说

2、存储器管理faults多与MPU有关，其诱因常常是某次访问触犯了MPU设置的保护策略。另外，某些非法访问，例如，在不可执行的存储器区域试图取指，也会触发一个 MemManagefault，而且即使没有 MPU 也会触发。

3、用法 faults 发生的场合可以是：执行了未定义的指令；无效的中断返回（LR 中包含了无效/错误的值）；使用多重加载/存储指令时，地址没有对齐；除数为零；任何未对齐的访问等等

3、重点讲的就是HardFault_Handler，如果以上3个 fault 的服务例程无法执行，它们就会成为HardFault_Handler。在NVIC 中有一个硬 fault 状态寄存器（HFSR），它指出产生硬 fault 的原因。

具体调试流程：

3.1首先在将程序进入debug进入调试模式，在void HardFault_Handler(void)函数中打1个断点；如下，以STM32为例，程序在stm32f10x_it.c中；

void HardFault_Handler(void)

{

    /* Go to infinite loop when Hard Fault exception occurs */

    while (1) {

        //SoftReset();

    }

}

3.2等到软件运行到此处，查看（R14）LR寄存器的值；如果看到LR寄存器中的值是0xFFFFFFF9,就去看MSP的地址；如果看到LR寄存器中的值是0xFFFFFFFD，就去看PSP的地址；

3.3然后在Keil菜单栏“View”——“Memory Windows”——“Memory”，在“Address”地址栏中输入MSP或PSP的值，然后找到对应的地址。地址是以0x08开头的int位数，一般是第六个int数据；

3.4再到Keil菜单栏点击“View”——“Disassembly Window”，在“Disassembly”窗口中右击，选择“Show Disassemblyat Address...”。在弹出框“Show Code atAdress”的地址框中输入地址对应的code地址就可以转到对应代码的位置，通过检查分析或者改写代码前后的语句就可以判断问题的主要原因。

3.5 另外还有通过在调试状态下，进入HardFault断点后，通过菜单栏Peripherals >Core Peripherals >FaultReports打开异常发生的报告，然后通过Call Stack查看发生异常的原因，也是可以的。

3.6 如果不是函数语句的问题，可以通过查看编译后的.map的文件中heap与STACK所占用的地址，通过Memory内存窗口来观察堆栈的使用情况，来看是不是堆栈内存有溢出导致的。

    __heap_base                              0x2000d020   Data           0  startup_stm32f10x_hd.o(HEAP)

    __heap_limit                             0x20016420   Data           0  startup_stm32f10x_hd.o(HEAP)

    __initial_sp                             0x20017420   Data           0  startup_stm32f10x_hd.o(STACK)

分析说明：由于CM3在进入异常服务程序后，LR的值被自动更新为特殊的EXC_RETURN（附图），按照文件说明这是一个高28位全为1的值，只有[3:0]的值有特殊含义，如果主程序在线程模式下运行，并且在使用MSP时被中断，则在服务例程中LR=0xFFFF_FFF9（主程序被打断前的LR已被自动入栈）。如果主程序在线程模式下运行，并且在使用PSP时被中断，则在服务例程中LR=0xFFFF_FFFD（主程序被打断前的LR已被自动入栈）。

总结：根据个人的一些经验，大部分时候是由于以下两种情况导致，

1内存溢出或则访问越界，比方说数组的访问。

2堆栈分配问题，堆栈不够导致堆栈溢出。

根本解决问题肯定是优化代码，但是为了保险起见，可以在HardFault_Handler程序中加入复位命令来保障设备的持续运行，

//系统复位

void SoftReset(void)

{

#if !IS_DEBUG

    __set_FAULTMASK(1);

    NVIC_SystemReset();

#endif

}

/**************************************************************/

CM3指南截图

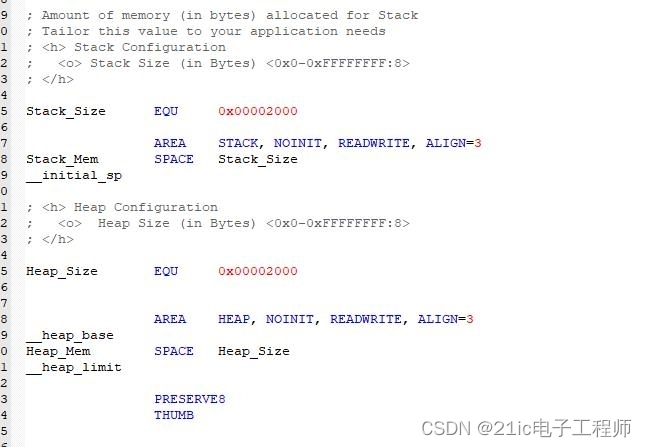

堆栈大小分配：

---------------------
