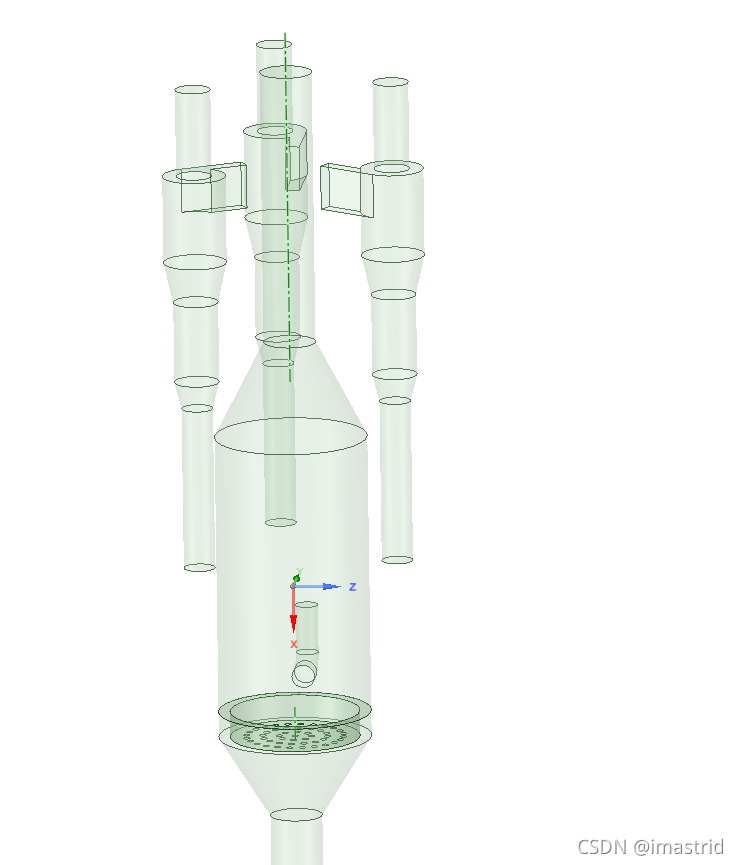

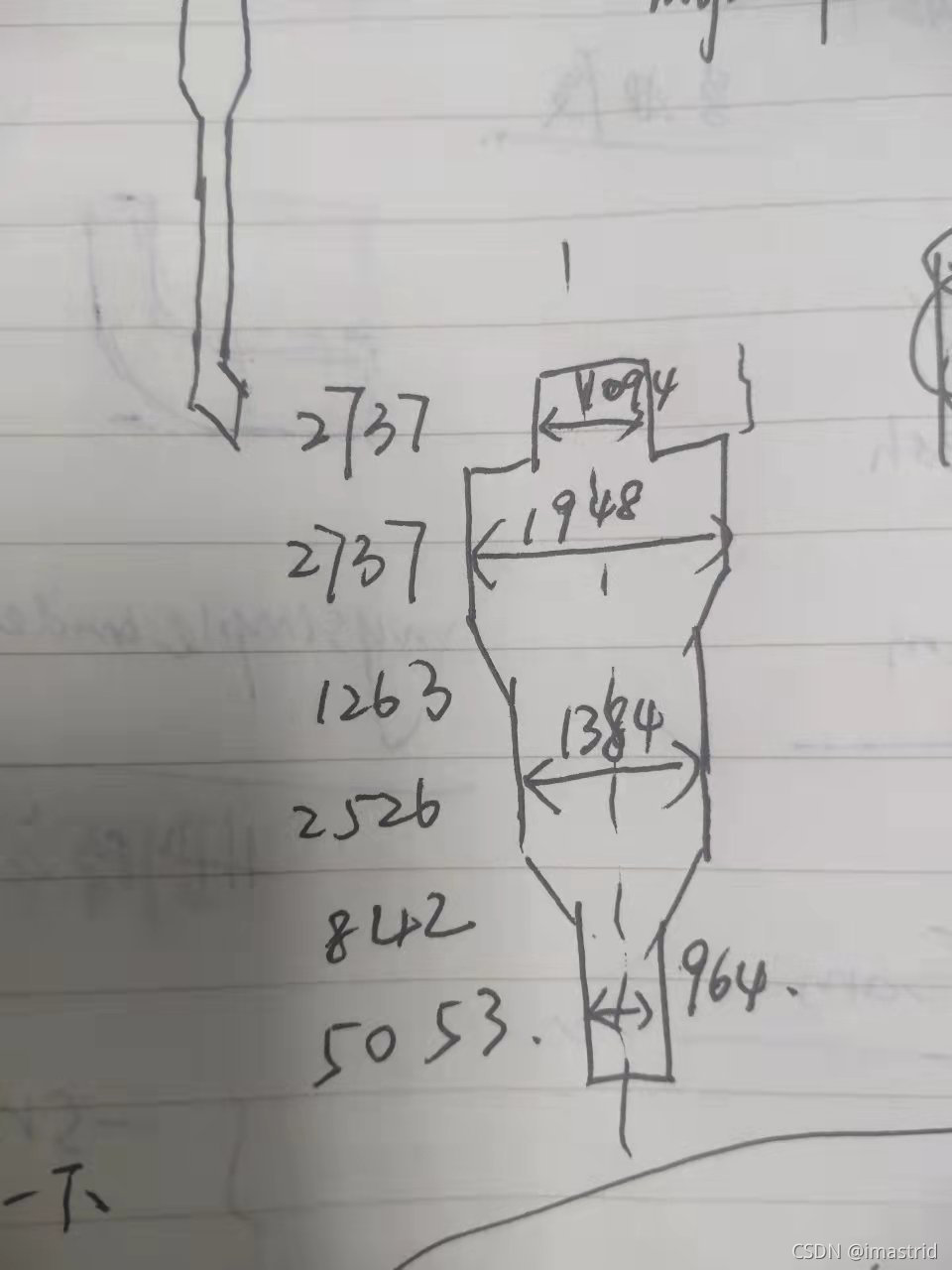

继前面的1 2 3，现在我要画粗旋风分离器了，从图纸上很多尺寸读不出来，老师说可以用尺子量了，粗略估计，我的尺寸大概是这样的：

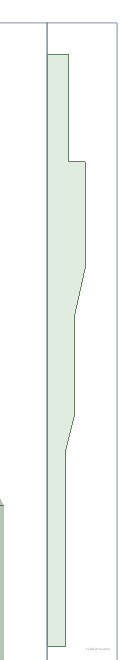

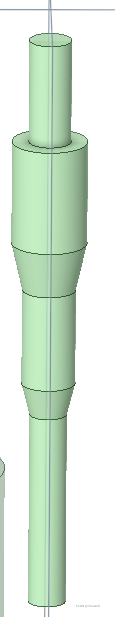

 1. 画一半的截面，旋转它360度

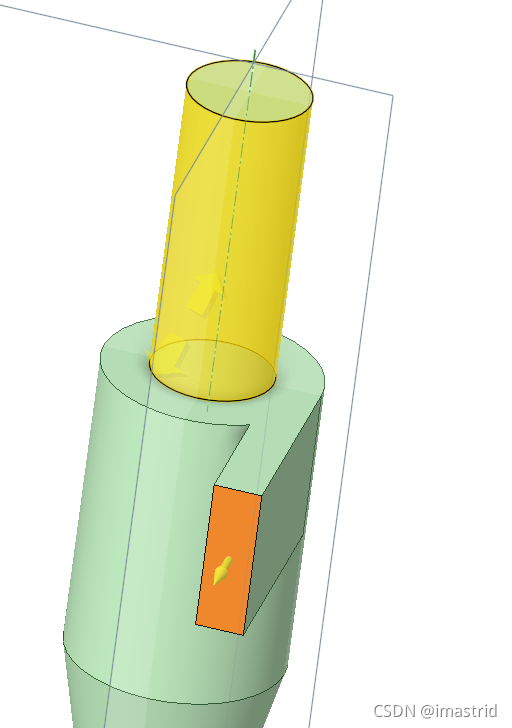

 2. 在中间画个矩形，拉伸

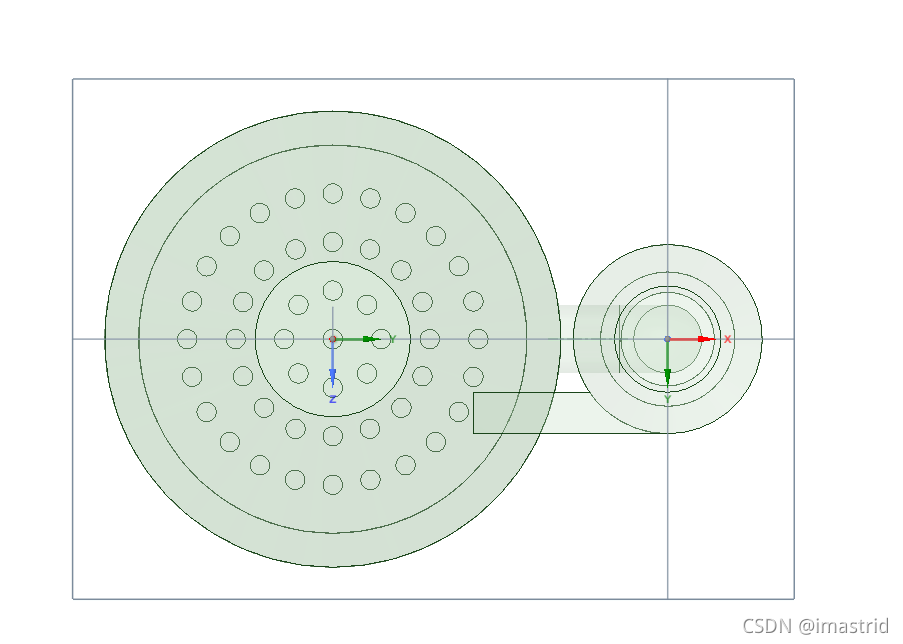

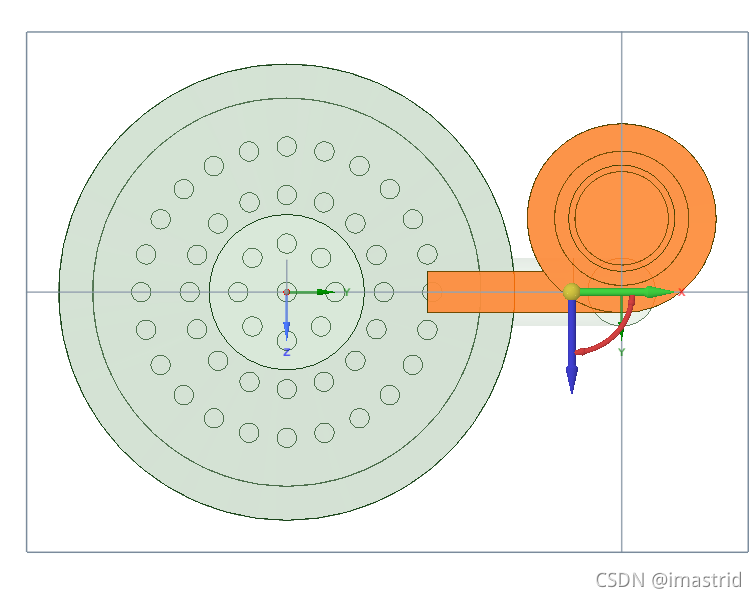

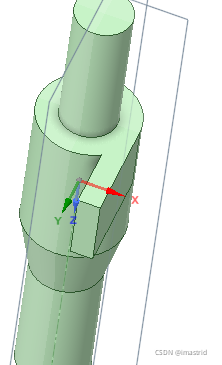

 3. 在中心轴建立一个坐标系，旋转90°，使它对向反应器

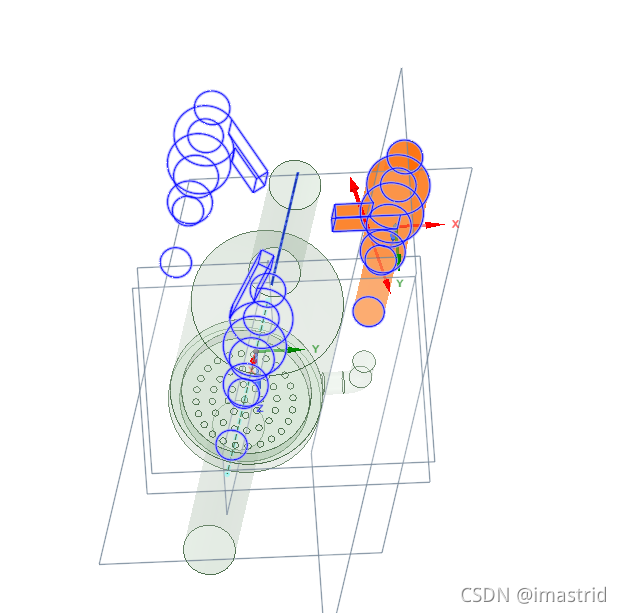

 4. 这一步移动它使口对着正中心，这里是760.5mm

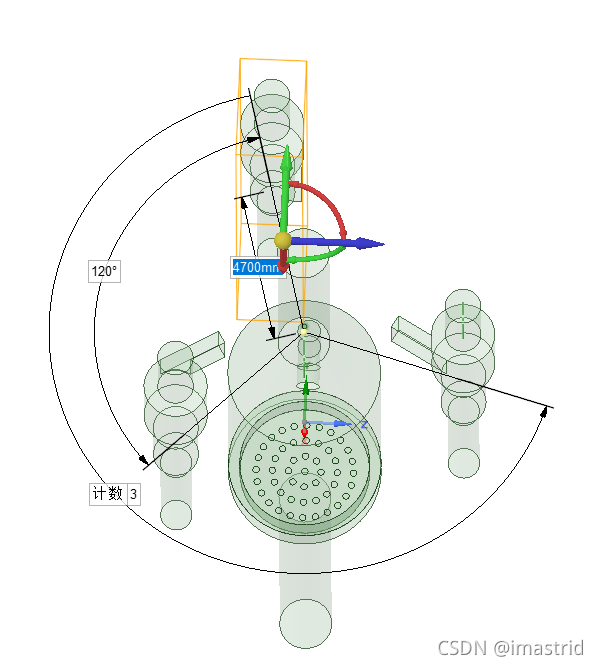

 5. 选中这个实体，然后创建阵列，3个，360度，直径距离是4700mm，半径应该是2350mm，在阵列里面，动一个，就会一起动。
