单片机 LCD1602

LCD1602为工业字符型液晶，LCD表示LiquidCrystal Display。能够同时显示16 x 2（16列2行）即32个字符。1602液晶也叫1602字符型液晶，它是一种专门用来显示字母、数字、符号等的点阵型液晶模块。它由若干个5X7或者5X11等点阵字符位组成，每个点阵字符位都可以显示一个字符，每位之间有一个点距的间隔，每行之间也有间隔，起到了字符间距和行间距的作用，正因为如此所以它不能很好地显示图形。

16条引脚定义

引脚号	符号	引脚说明	引脚号	符号	引脚说明
1	VSS	电源地	9	D2	数据端口
2	VDD	电源正极	10	D3	数据端口
3	VL	偏压信号	11	D4	数据端口
4	RS	命令/数据	12	D5	数据端口
5	R/W	读/写	13	D6	数据端口
6	E	使能	14	D7	数据端口
7	D0	数据端口	15	A	背光正极
8	D1	数据端口	16	K	背光负极

对这个表的说明：

1. VSS接电源地。

2. VDD接+5V。

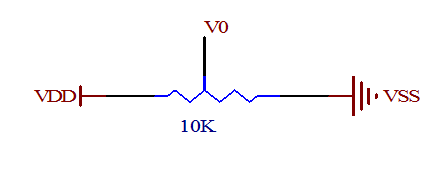

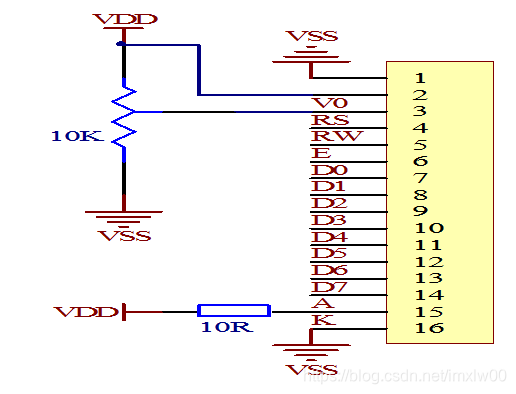

3. VO是液晶显示的偏压信号，可接10K的3296精密电位器。或同样阻值的RM065/RM063蓝白可调电阻。


4. RS是命令/数据选择引脚，接单片机的一个I/O，当RS为低电平时，选择命令；当RS为高电平时，选择数据。

5. RW是读/写选择引脚，接单片机的一个I/O，当RW为低电平时，向LCD1602写入命令或数据；当RW为高电平时，从LCD1602读取状态或数据。如果不需要进行读取操作，可以直接将其接VSS。

6. E，执行命令的使能引脚，接单片机的一个I/O。

7. D0—D7，并行数据输入/输出引脚，可接单片机的P0—P3任意的8个I/O口。如果接P0口，P0口应该接4.7K—10K的上拉电阻。如果是4线并行驱动，只须接4个I/O口。

8. A背光正极，可接一个10—47欧的限流电阻到VDD。

9. K背光负极，接VSS。


基本操作

LCD1602的基本操作分为四种：

1. 读状态：输入RS=0，RW=1，E=高脉冲。输出：D0—D7为状态字。

2. 读数据：输入RS=1，RW=1，E=高脉冲。输出：D0—D7为数据。

3. 写命令：输入RS=0，RW=0，E=高脉冲。输出：无。

4. 写数据：输入RS=1，RW=0，E=高脉冲。输出：无。

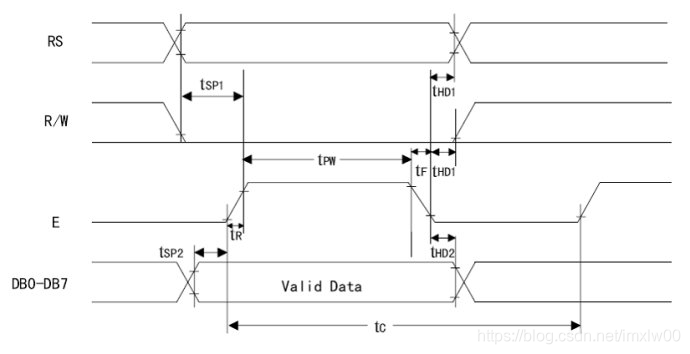

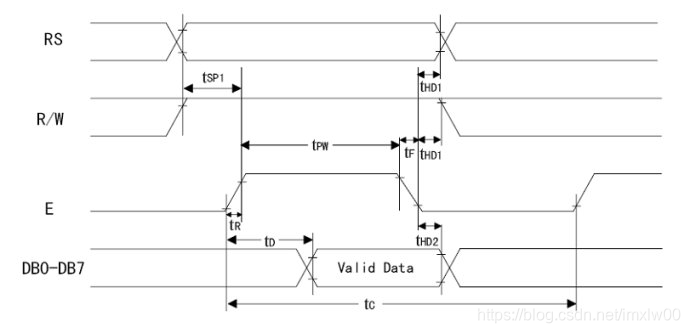

• 读操作时序图

• 写操作时序图

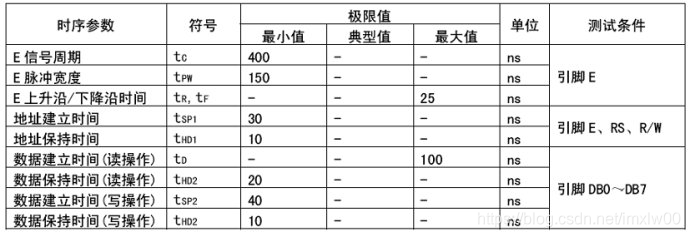

• 时序时间参数

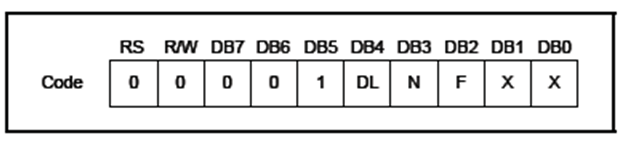

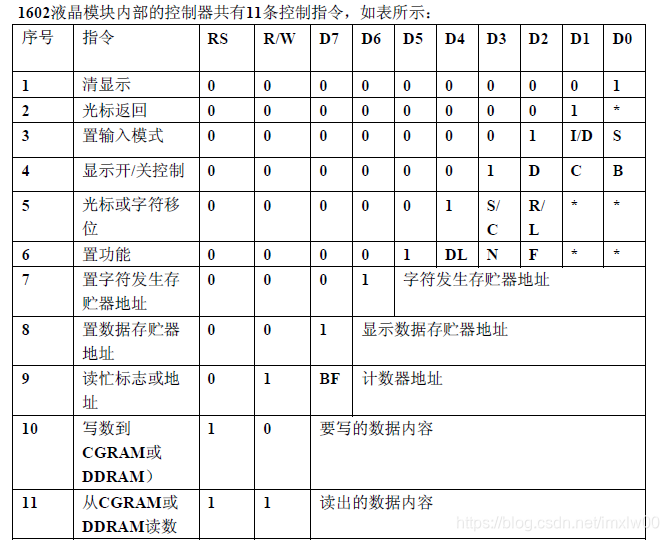

工作方式设置指令

×：不关心，也就是说这个位是0或1都可以，一般取0。

DL：设置数据接口位数。

DL=1：8位数据接口(D7—D0)。

DL=0：4位数据接口(D7—D4)。

N=0：一行显示。

N=1：两行显示。

F=0：5×8点阵字符。

F=1：5×10点阵字符。

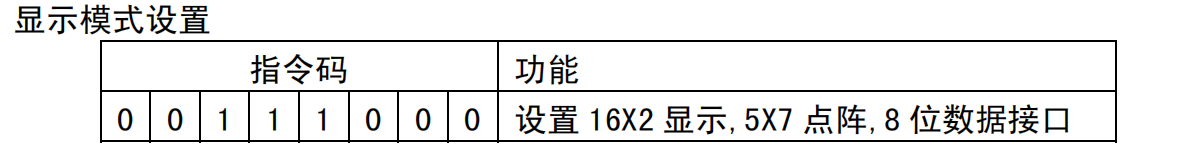

说明：因为是写指令字，所以RS和RW都是0。并行方式可以选择8位数据接口或4位数据接口。这里我们选择8位数据接口(D7—D0)。我们的设置是8位数据接口，两行显示，5×8点阵，即0b00111000也就是0x38。(注意：NF是10或11的效果是一样的，都是两行5×8点阵。因为它不能以两行5×10点阵方式进行显示，换句话说，这里用0x38或0x3c是一样的)。

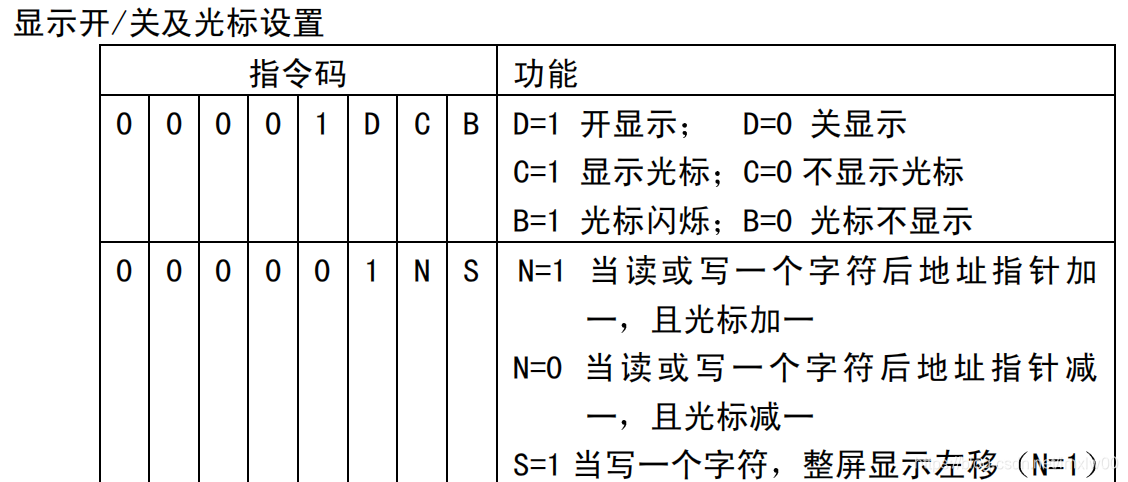

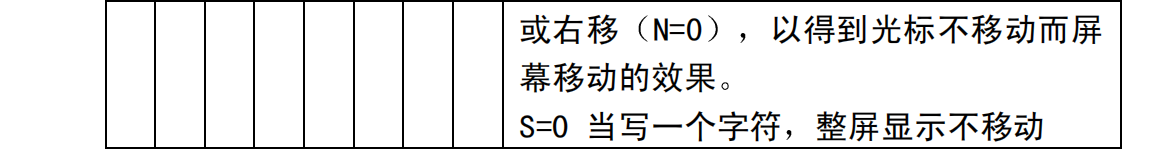

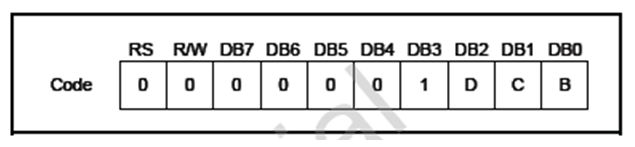

显示开关控制指令

D=1：显示开，D=0：显示关。

C=1：光标显示，C=0：光标不显示。

B=1：光标闪烁，B=0：光标不闪烁。

说明：这里的设置是显示开，不显示光标，光标不闪烁，设置字为0x0c。

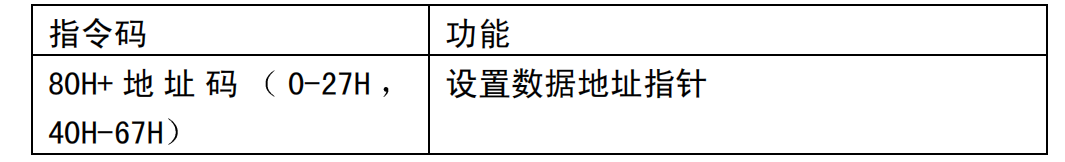

数据指针设置

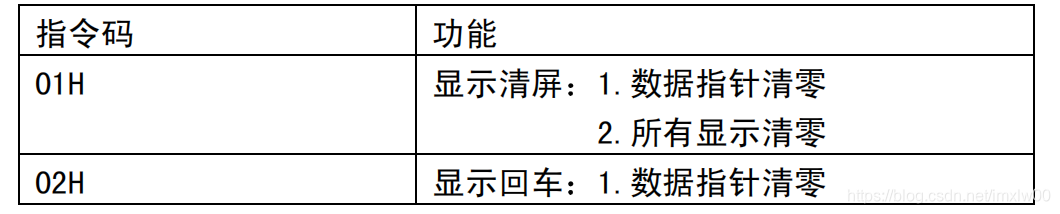

其它设置

编程思路

*设置1602液晶的功能；

*设置1602液晶的输入方式；

*设置1602液晶的显示方式；

*清屏；
