有些DCDC模块需要接上负载输出电压才会正确。


项目中使用到一款WRA0512YS-3WR2的DCDC模块，输入为4.5V~9.0V，在未接任何负载时输出电压为+2.2V和-1.94V左右。

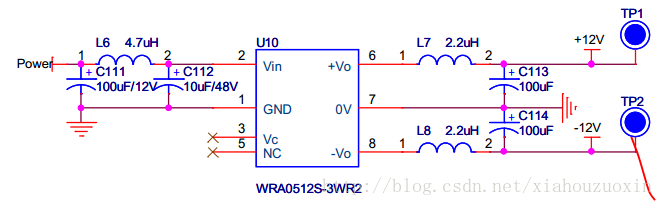

原理图为


当接上负载（比如LED灯后），输出电压正常，为±12V。


这是什么原因，至今未弄清楚，希望知晓的大神能提供帮助！
