Gephi 网络可视化——调整节点大小

上图是引文网络 Cora 的可视化结果，顶点数：2708，边数：5429

想知道上面这幅酷炫的图片是怎样用 Gephi 制作的吗？请欣赏系列文章：

• Gephi 网络可视化——导入网络结构
• Gephi 网络可视化——调整网络布局
• Gephi 网络可视化——调整节点大小
• Gephi 网络可视化——设置节点颜色

---

承接上一篇文章：Gephi 网络可视化——调整网络布局

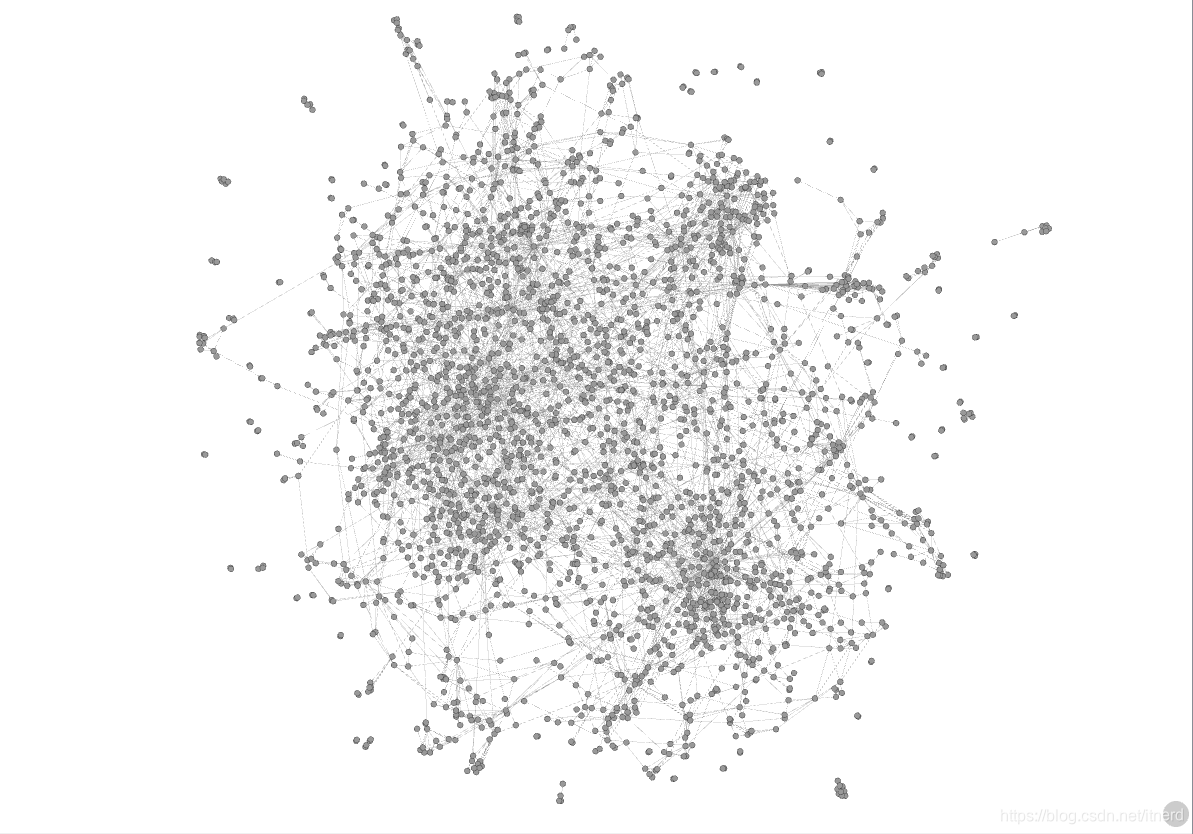

此时网络的布局已经完成，但是大小均匀的节点显得有些单调乏味，缺少层次感

下面来调整网络的节点大小

那么自然要问：哪些节点应该大，哪些节点应该小呢？

这个标准不唯一，我选择的指标是 pagerank 指标，这个指标是衡量网络节点重要性的一个指标，google 当年靠它发家致富的，用它来计算出比较重要的网页，推荐给搜索引擎使用者

我们自然是直接用 Gephi 自己计算每个节点的 pagerank 值啦！

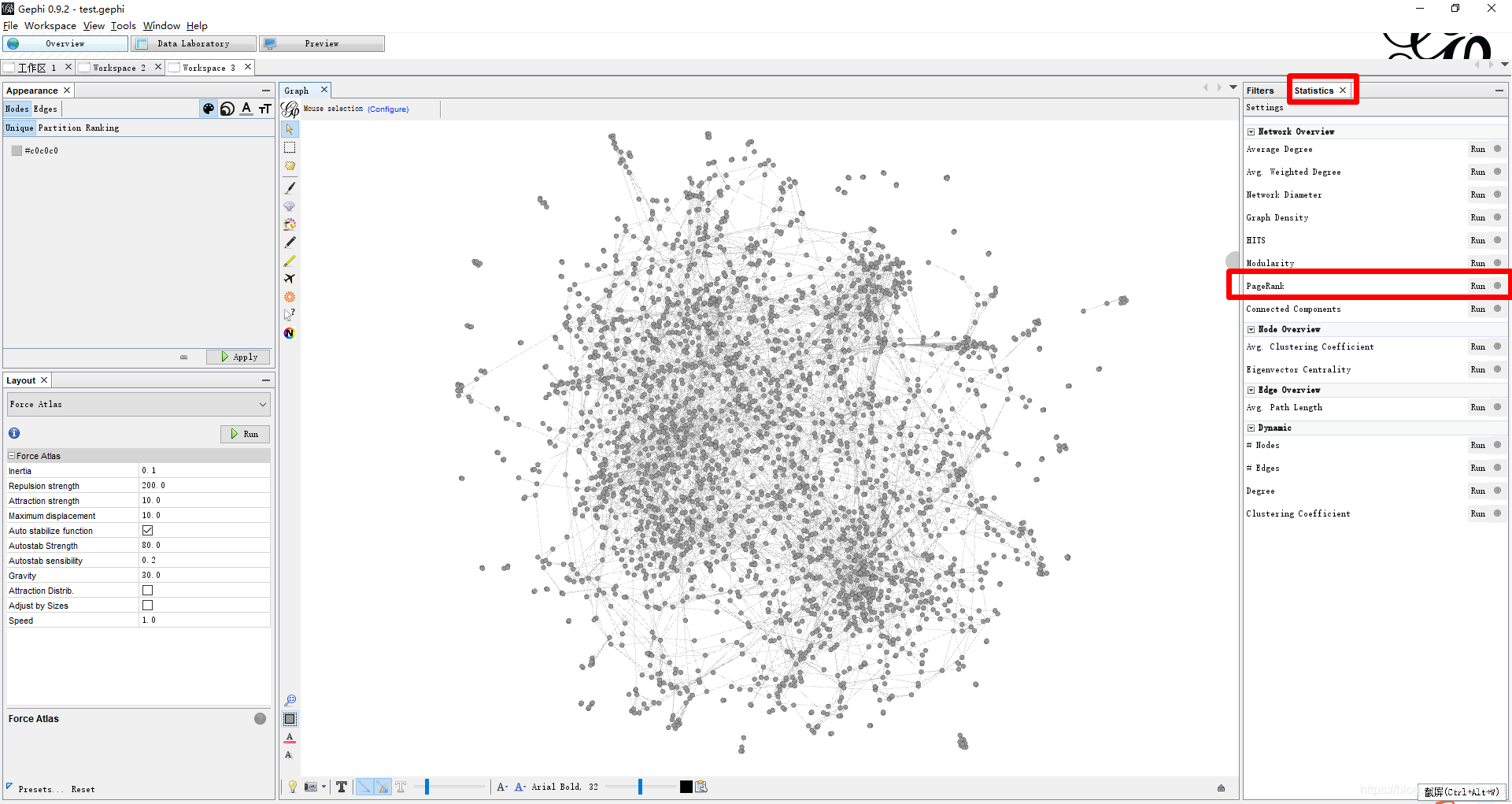

在界面右端的 statics 栏中找到 pagerank， 点击 run

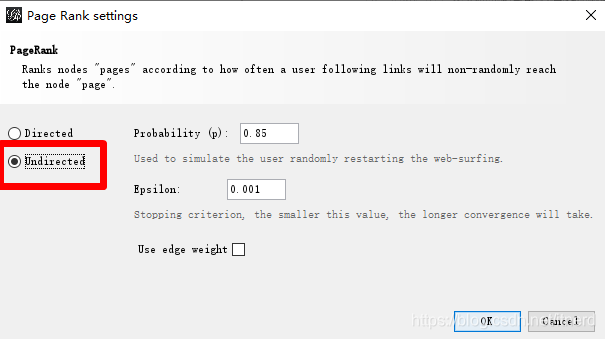

这里我们选择 无向图 的 pagerank 算法，视觉效果会好一点，懂的自然懂~


Gephi 会把计算结果的分布告诉你，但我们不管它

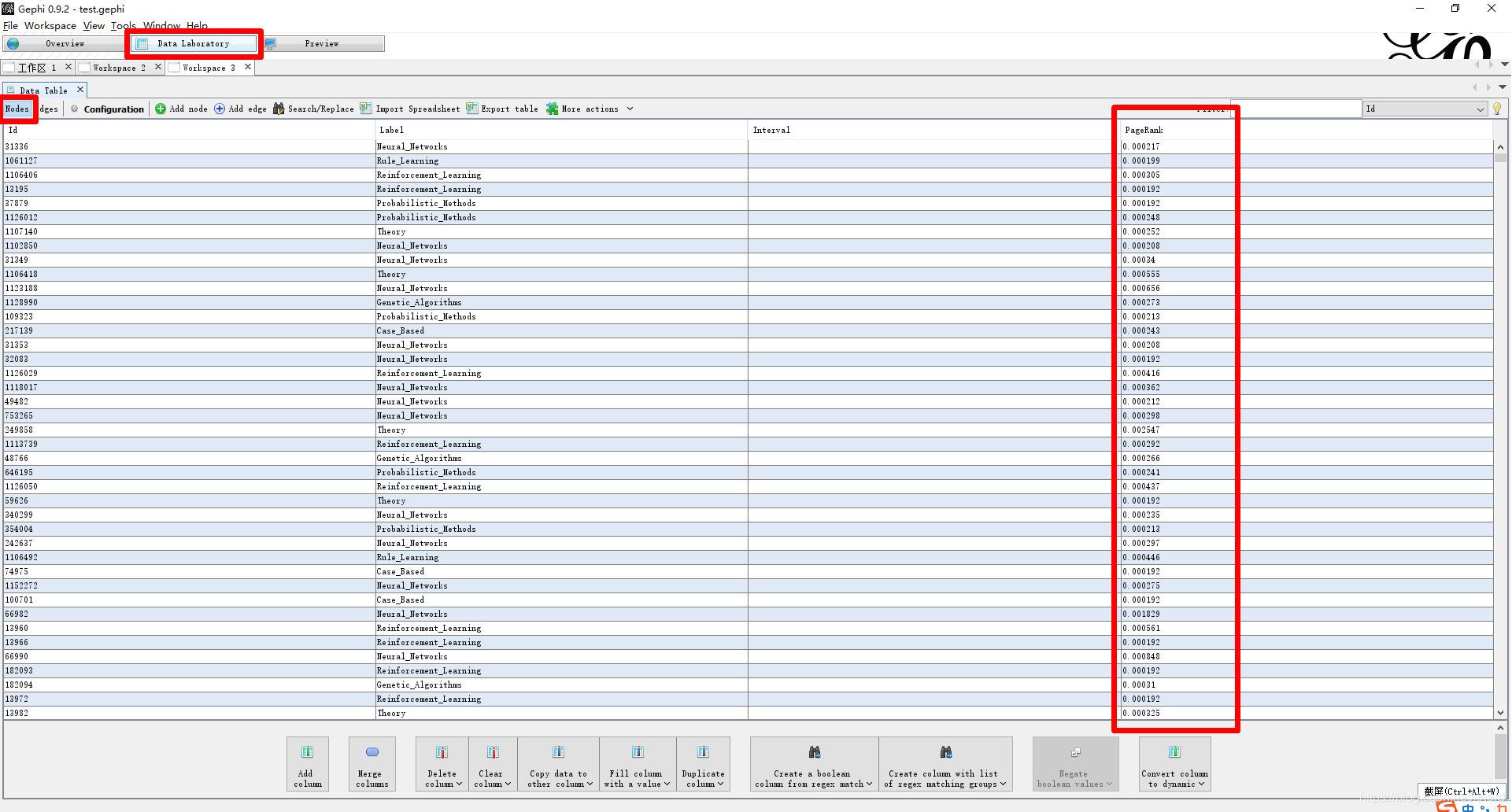

如上图所示，我们进入 data laboratory 界面，看见 节点属性 多了一项 pagerank，这就是 Gephi 自动帮我们计算好的结果，接下来我们用这个计算好的结果来设定网络节点大小

依照图示步骤：overview => Nodes => size => ranking => choose an attribute => pagerank => apply

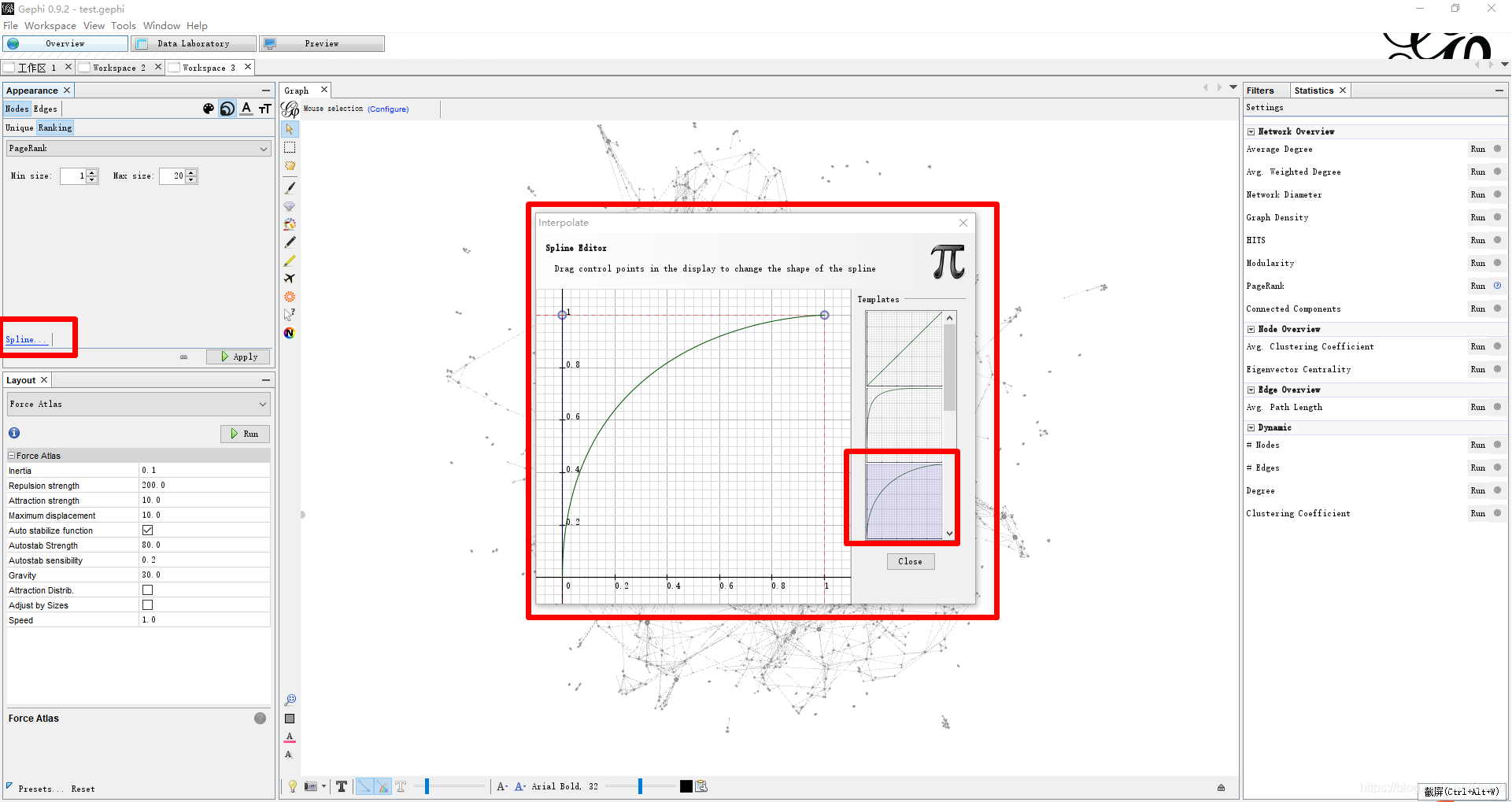

此外，再用样条曲线调整一下比例，比如上图曲线会使大节点更多一点

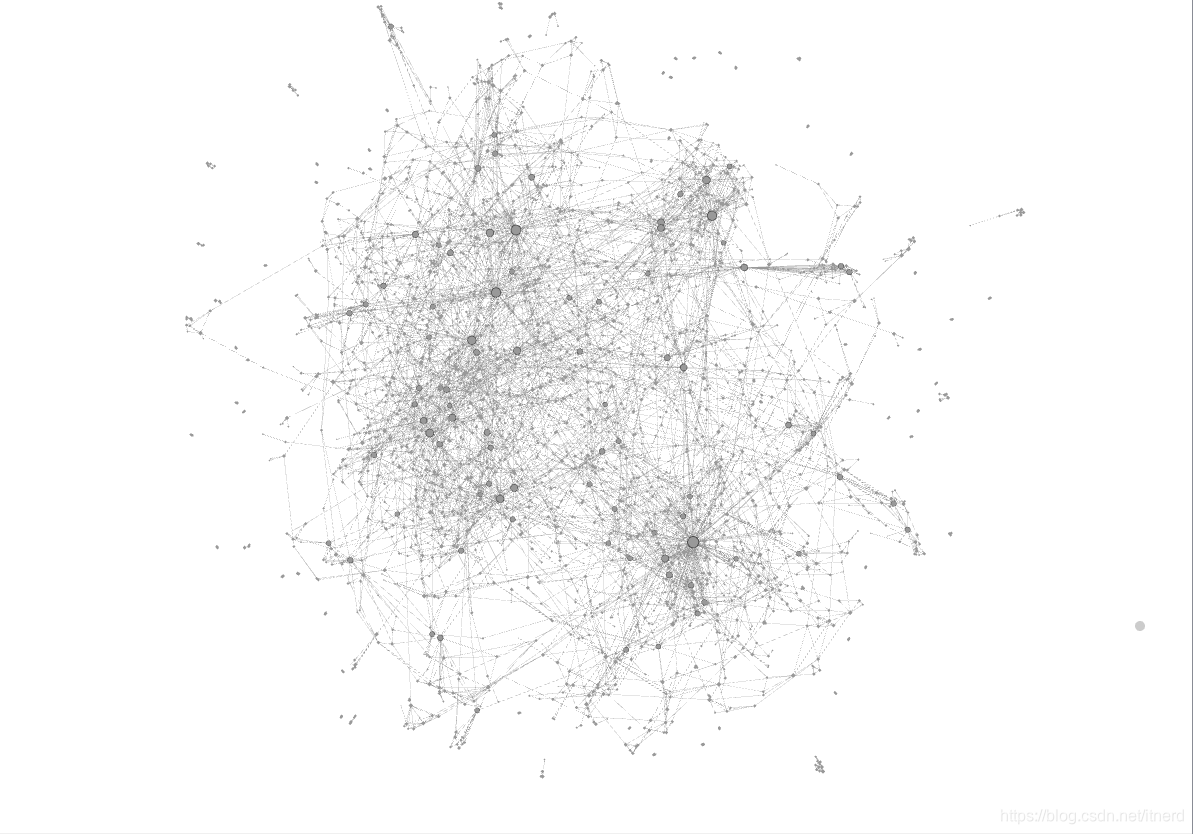

现在网络有了层次关系了，边数越多的节点会大一点，他们类比于社交圈中的大佬
