浇注系统的确定

浇注系统是由主流道、分流道、冷料井和浇口组成，浇口的类型、数量、大小和位置的选择直接影响到产品的品质，浇口的位置可以用模流分析软件分析出来，但很多情况下都是凭着经验去确定浇口位置。我们以丰田标志的产品作为案例，分析一下此产品如何进胶。

1.确定浇口位置

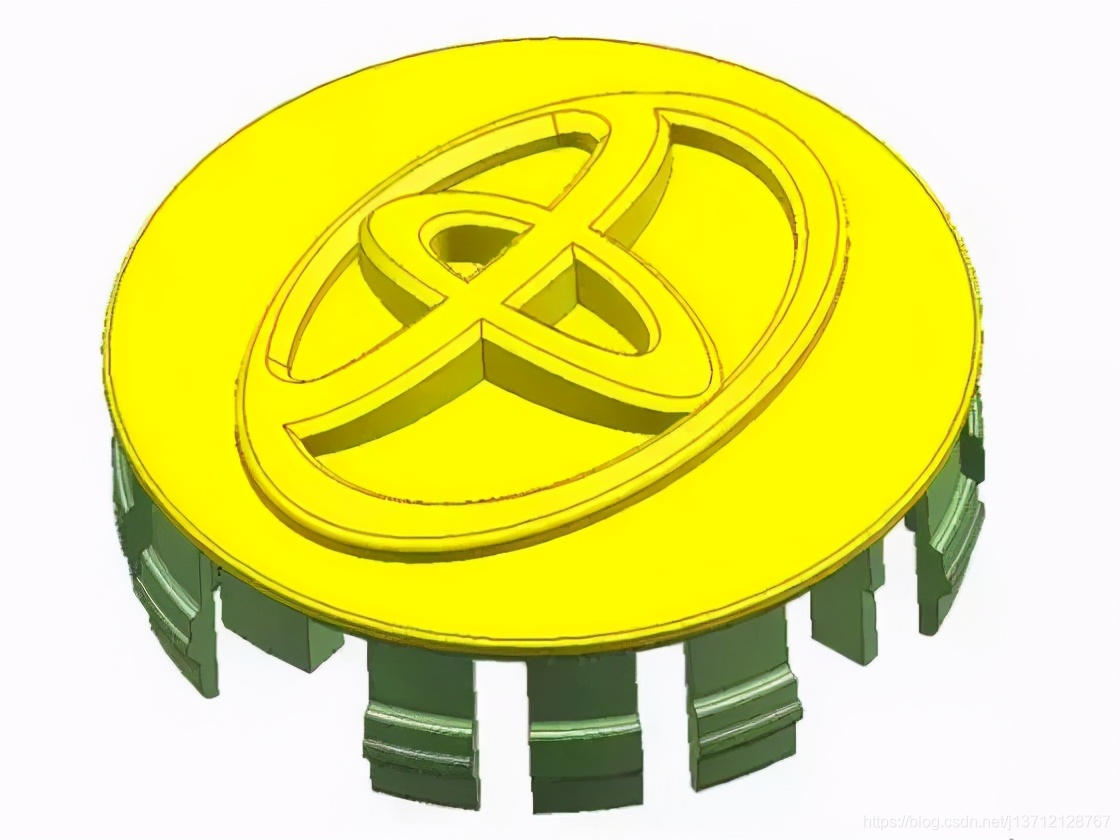

（1）首先外观面不允许进胶，影响产品美观，如下图黄色面都属于外观面。

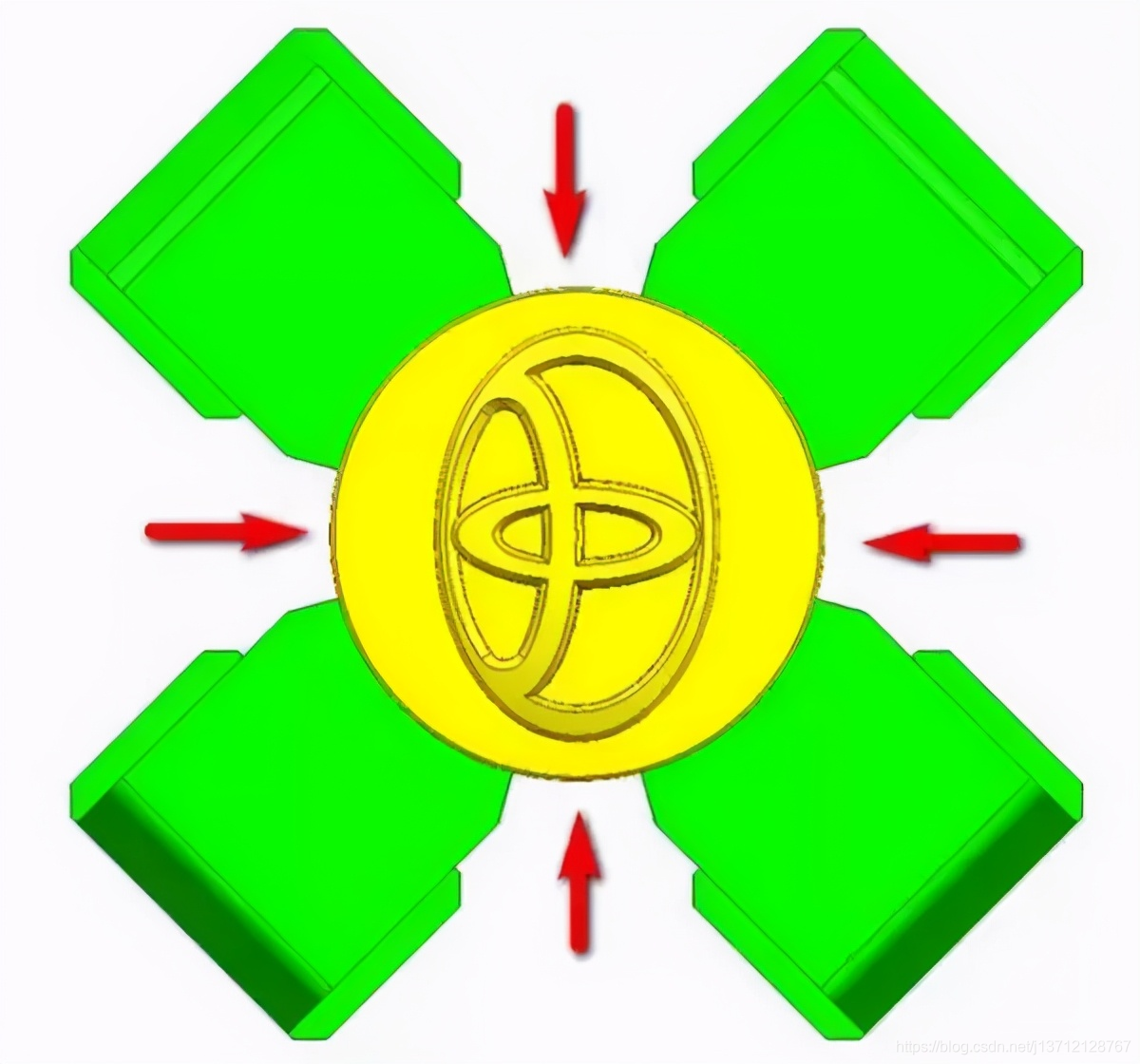

（2）后模四处外侧倒扣要做滑块（绿色），做滑块的地方无法进胶，所有只剩下四处位置，如下图红色箭头所示。

2.确定浇口类型

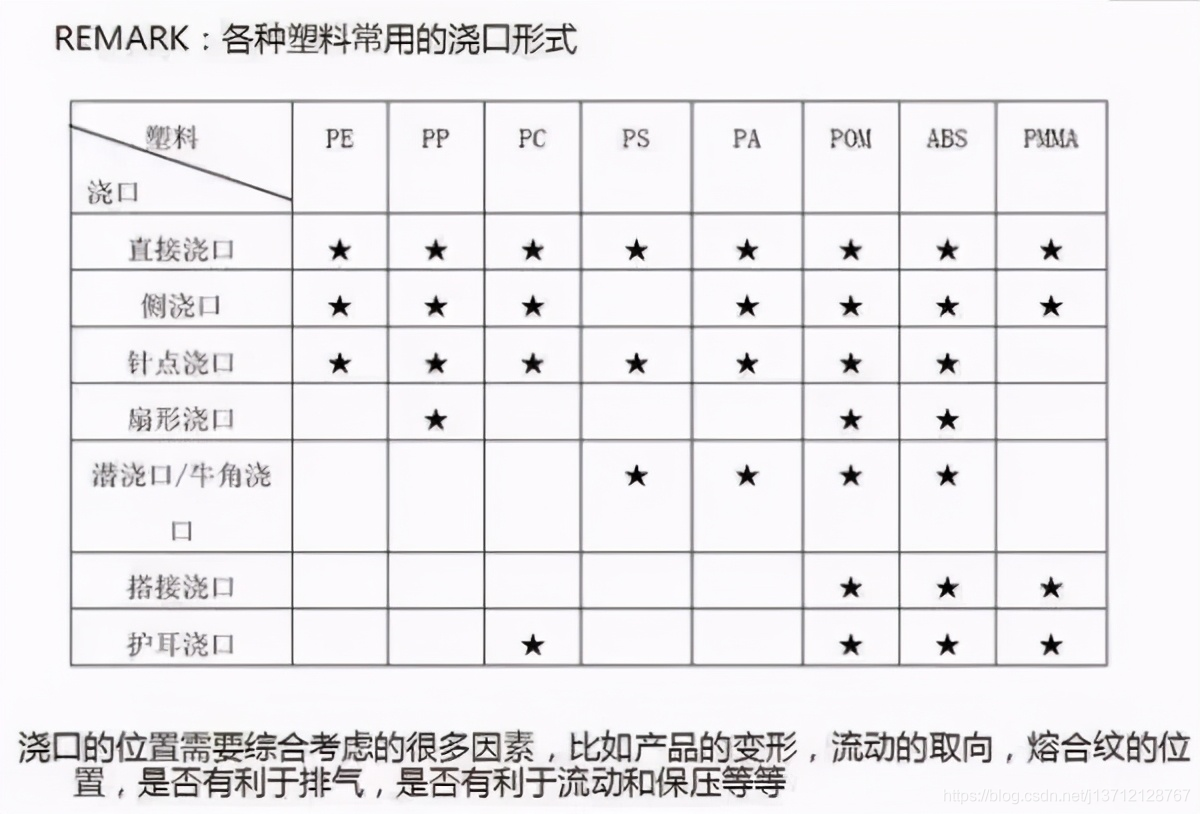

（1）浇口类型的选择是根据塑料特性来选取，如下表格所示。

（2）浇口类型优先选择自动断水口，能自动断水口的进胶类型有细水口点进胶、潜水进胶、牛角潜水进胶、热流道点进胶等，细水口点进胶需要三板模，成本高暂不考虑，热流道点进胶成本更高，所以我们考虑用潜水进胶，此产品塑胶材料为ABS，查表可知ABS料适用于所有类型的浇口。观察4处可进胶位置，可选择潜骨位进胶<
