本文介绍了模具设计中上模和下模的组成部分，包括上托板、上垫脚、上击出板等，以及下模板、下脱板、下夹板等功能，详细讲解了每一块模板在模具工作中的作用，适合初学者了解和学习。

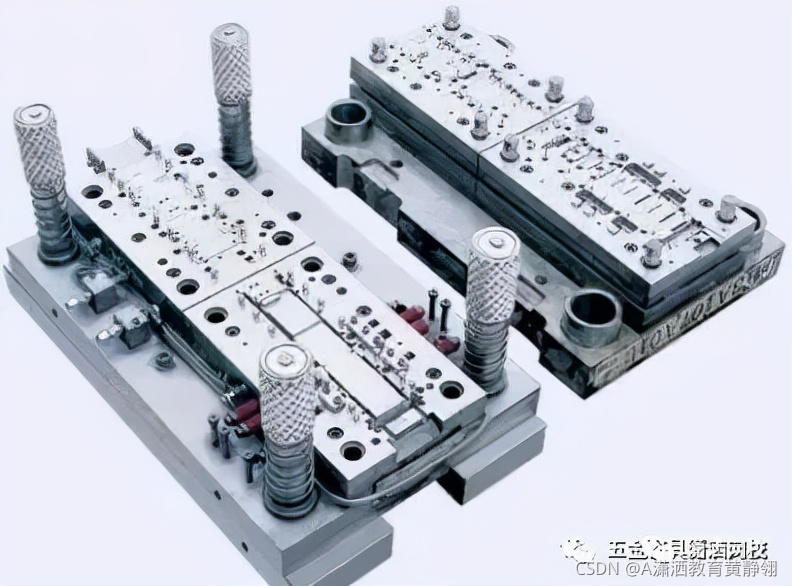

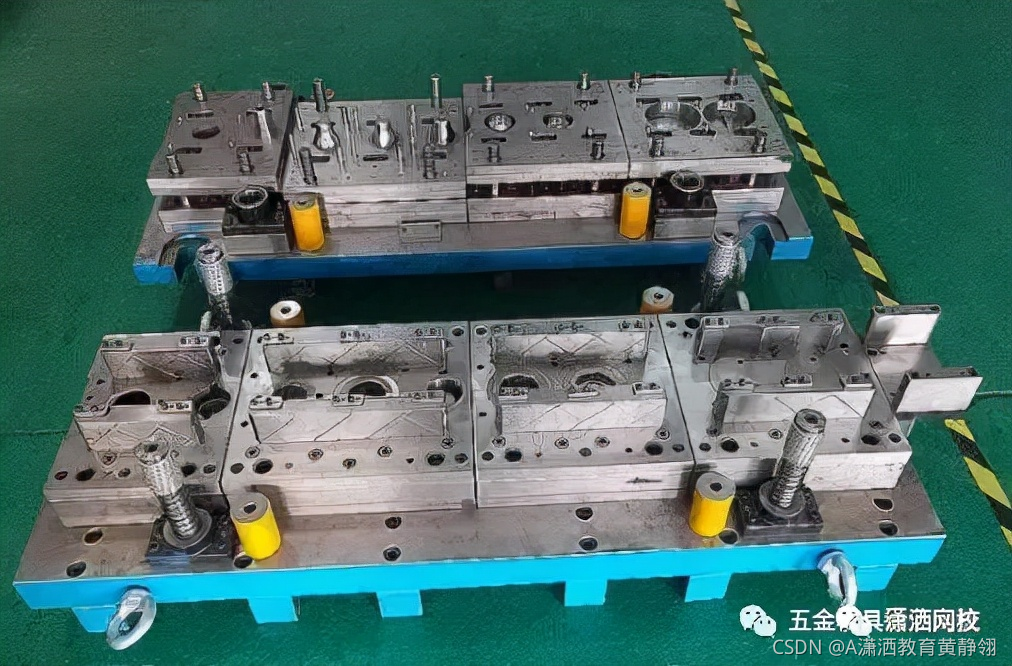

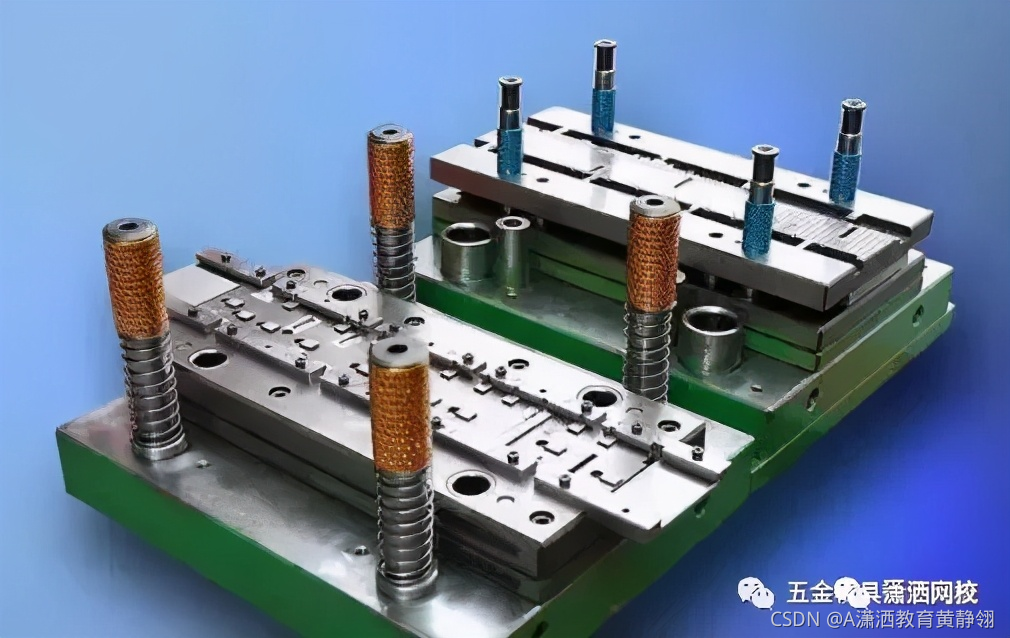

模板虽然很多，但是模具就分为两个部分，五金模具分：上模部分与下模部分。大家可以看到，刻意将上模部分模板全部带“上”字，而下模部分模板都有带“下”。
上模部分
上托板：主要是让模具与压力机工作台面进行装夹使用，无特殊作用，为节约成本可将其省略。
上垫脚：主要起加高模具高度作用，让模具闭合高度在冲床行程范围内，且有空间安装夹模器，辅助功能为弹簧箱结构提供空间。
上击出板：主要是配合顶杆顶出产品使用，配合弹簧箱结构。
上背板（空板或加高板）：作用与上垫脚辅助功能类似，主要提供弹簧箱活动空间。
上盖板：主要作业为解决弹簧快拆结构，方便更换。
上模座：主要起外导柱上下模导正及装夹受力作用。
上垫板：顾名思义垫板，肯定是垫东西用，主要垫冲头、导柱不让其将模座打出坑。
上夹板：主要作业夹冲头与导柱用。
止挡板：其作用与上垫板类似，垫脱料板镶件与螺丝用。
脱料板：主要作用导正模具冲头零件，脱料、压料作用。
上模板：刀口板，主要是复合倒装模使用，刀口与冲头互换，与下模板作用类似。
下模部分

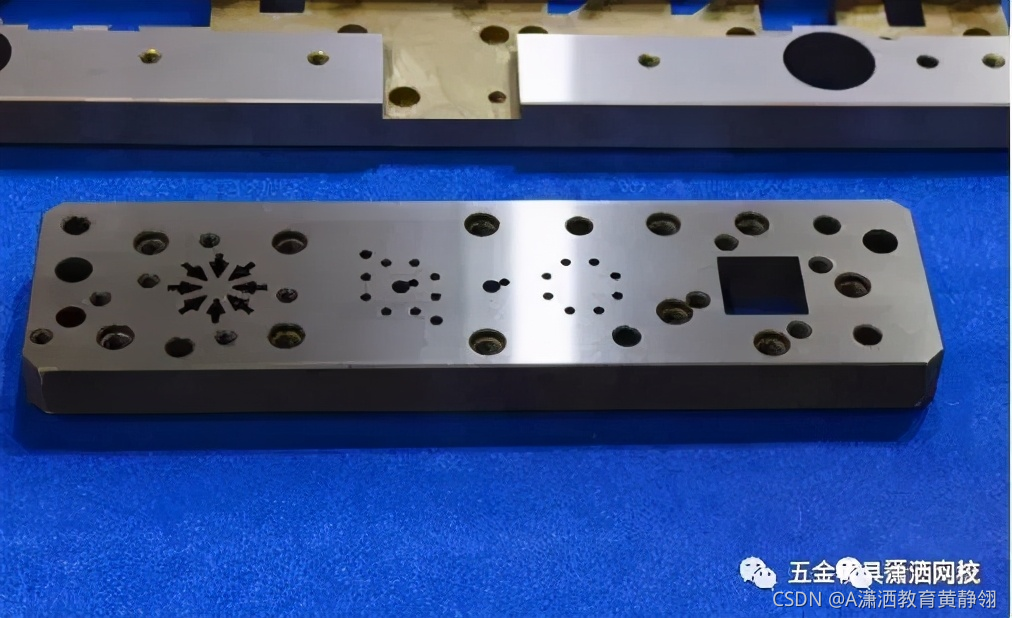

下模板：刀口与工作的部分模板，整个模具最重要的工作模板。
下脱板（外脱板）：为复合模居多，主要为脱料作用。
下夹板：主要作业夹冲头与导柱用。
下垫板：顾名思义垫板，肯定是垫东西用，主要垫刀口、镶件不让其将模座打出坑。
下模座：主要起外导柱上下模导正及装夹受力作用。
下背板：作用与上垫脚辅助功能类似，主要提供弹簧箱活动空间。
下击出板：主要是配合顶杆顶出产品使用，配合弹簧箱结构。
下垫脚：主要起加高模具高度作用，让模具闭合高度在冲床行程范围内，且有空间安装夹模器，辅助功能为弹簧箱结构提供空间。
下托板：要是让模具与压力机工作台面进行装夹使用，无特殊作用，为节约成本可将其省略。
