🔥 内容介绍

矩形波导作为一种重要的电磁波传输结构，广泛应用于微波技术、雷达系统以及通信工程等领域。其传输特性、模式特性以及损耗等参数的精确计算对于系统设计至关重要。本文将深入探讨利用Matlab软件对矩形波导进行仿真，涵盖理论基础、建模方法以及结果分析等方面，并结合具体的仿真案例进行阐述。

一、理论基础

矩形波导的电磁场分布由亥姆霍兹方程及其边界条件决定。对于理想导体矩形波导，其横截面尺寸为a和b (a > b)，满足边界条件的电磁场解可以表示为一系列正交模式的叠加。这些模式可以分为TE模式（横电磁波模式）和TM模式（横磁波模式）。

TE模式的电场分量Ez = 0，而磁场分量Hz ≠ 0。其电磁场分量可以表示为：

Ex = -jωμ/(γ²) * (∂Hz/∂y)
Ey = jωμ/(γ²) * (∂Hz/∂x)
Hz = H0 sin(mπx/a) sin(nπy/b) e^(-γz)

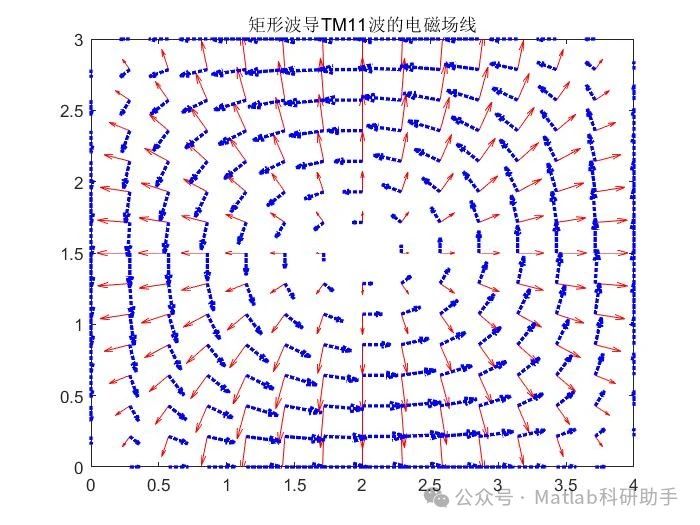

TM模式的磁场分量Hz = 0，而电场分量Ez ≠ 0。其电磁场分量可以表示为：

Ex = -(γ²/jωε) * (∂Ez/∂x)
Ey = -(γ²/jωε) * (∂Ez/∂y)
Ez = E0 cos(mπx/a) cos(nπy/b) e^(-γz)

其中，m和n分别为模式的阶数，γ为传播常数，由以下公式确定：

γ² = (mπ/a)² + (nπ/b)² - ω²με

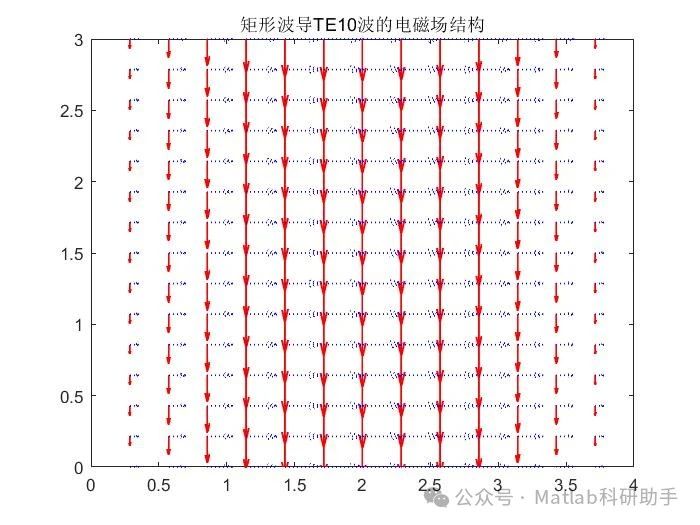

ω为角频率，μ为介质的磁导率，ε为介质的介电常数。当 γ² < 0 时，波导中存在传播模式；当 γ² > 0 时，波导中存在截止模式。主模（最低阶模式）通常为TE10模式，其截止频率为fc = c/(2a)，其中c为光速。

二、 Matlab建模方法

利用Matlab进行矩形波导仿真，可以采用多种方法，例如：

解析法: 基于上述理论公式，直接编写Matlab程序计算不同模式的截止频率、传播常数、波阻抗以及电磁场分布等参数。此方法计算精度高，但对于复杂结构的波导，计算较为繁琐。
数值法: 对于复杂形状或非均匀介质的波导，可以采用数值方法，例如有限元法 (FEM) 或有限差分法 (FDM) 进行仿真。Matlab提供了相应的工具箱，例如Partial Differential Equation Toolbox，可以方便地构建和求解波导的电磁场方程。
商业软件接口: Matlab可以与一些商业电磁仿真软件，如CST、HFSS等进行接口，将Matlab用于后处理和数据分析。这种方法可以结合商业软件的高精度计算能力和Matlab强大的数据处理能力，提高仿真效率。

本文将重点介绍基于解析法的Matlab仿真方法。通过编写程序，可以计算不同频率下TE10模式的传播常数、相速度、波阻抗等参数，并绘制其曲线图，直观地展现波导的特性。

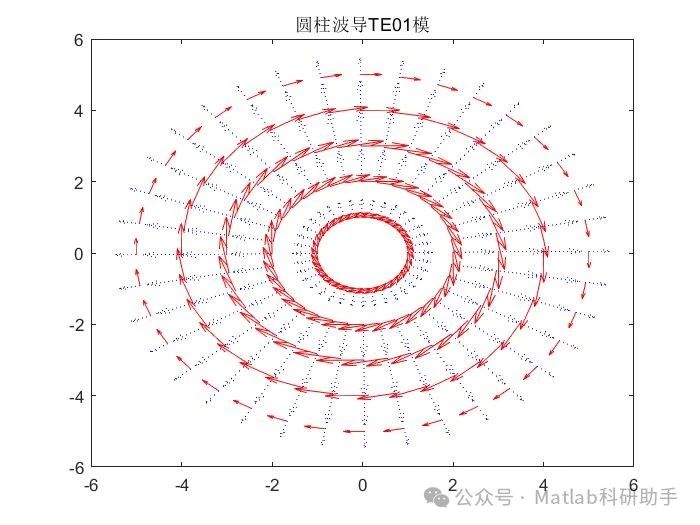

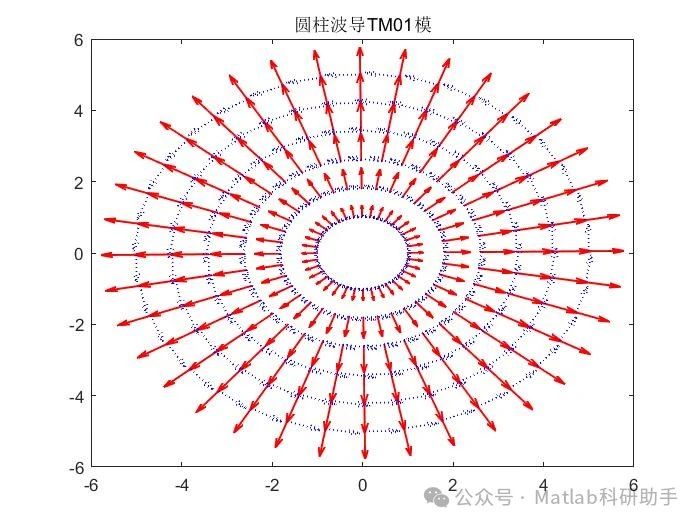

三、仿真结果与分析

以下为一个简单的Matlab程序示例，计算TE10模式的截止频率和不同频率下的传播常数：

matlab

% 参数定义 a = 0.02; % 波导宽度 (m) b = 0.01; % 波导高度 (m) c = 3e8; % 光速 (m/s) f = linspace(1e9, 10e9, 100); % 频率范围 (Hz) mu = 4*pi*1e-7; % 磁导率 (H/m) epsilon = 8.854e-12; % 介电常数 (F/m) % 计算截止频率 fc = c/(2*a); % 计算传播常数 gamma = sqrt((pi/a).^2 - (2*pi*f).^2*mu*epsilon); % 绘制传播常数曲线 plot(f, abs(gamma)); xlabel('频率 (Hz)'); ylabel('传播常数 (rad/m)'); title('TE10模式传播常数'); grid on; % 计算截止频率 disp(['TE10模式截止频率: ', num2str(fc/1e9), ' GHz']);

该程序计算了TE10模式在不同频率下的传播常数，并绘制了其曲线图。通过分析该曲线，可以观察到当频率低于截止频率时，传播常数为虚数，表示波导处于截止状态；当频率高于截止频率时，传播常数为实数，表示波导中存在传播模式。

四、结论

本文详细介绍了利用Matlab仿真矩形波导的方法，涵盖了理论基础、建模方法以及结果分析。通过解析法，可以有效地计算矩形波导的各种参数，并分析其传输特性。然而，对于更为复杂的波导结构，数值法或商业软件接口将更为适用。未来的研究可以探索更复杂的波导结构的仿真，例如弯曲波导、阶跃波导等，以及对波导损耗、色散等因素的深入研究。 Matlab作为一种强大的数值计算和仿真工具，为矩形波导以及其他微波器件的设计和分析提供了重要的支持。
