🔥 内容介绍

阻尼比作为表征结构物抵抗振动能力的关键参数，对于结构健康监测、地震工程以及机械故障诊断等领域具有重要的理论意义和应用价值。本文聚焦于利用环境振动信号估算单自由度（SDOF）体系阻尼比的研究，旨在探讨不同信号处理方法在环境激励下SDOF体系阻尼比估算中的适用性和准确性。本文首先概述了阻尼比的定义、物理意义及其重要性，随后详细阐述了常见的基于环境振动信号的阻尼比估算方法，包括峰值法、半功率带宽法、频域分解法（FDD）、随机子空间辨识法（SSI）等。文章将深入分析各种方法的原理、优缺点以及适用场景，并结合实际案例探讨在噪声干扰、非平稳激励等复杂环境下，如何选择合适的信号处理方法来准确估算SDOF体系的阻尼比，为结构健康监测和动力特性识别提供参考。

关键词： 环境振动，阻尼比，单自由度体系，信号处理，结构健康监测

1. 引言

结构物的阻尼是能量耗散的一种重要形式，阻尼比则是衡量结构物阻尼特性的一项关键指标。准确估算阻尼比对于理解结构物的动力响应、评估其抵抗振动的能力以及预测其长期服役性能至关重要。在地震工程领域，阻尼比直接影响结构的地震响应，合理的阻尼比假设是进行结构抗震设计的前提。在机械故障诊断领域，阻尼比的变化可以反映机械部件的损伤状态，从而实现早期故障预警。传统的阻尼比测量方法通常需要施加人为激励，例如激振器激振或冲击锤敲击。然而，在大型结构物或难以接近的结构物上，施加人为激励往往存在困难，且可能对结构物本身造成损伤。

近年来，利用环境振动信号进行结构动力特性识别的技术日益成熟。环境振动信号是指由风、交通、人群活动、工业噪声等自然或人为因素引起的结构振动。与人为激励相比，环境振动具有激励源未知、强度较低、频率成分复杂等特点。因此，如何从环境振动信号中准确提取结构动力特性（尤其是阻尼比）成为了信号处理领域的一个重要研究方向。

本文针对单自由度（SDOF）体系，系统地研究了基于环境振动信号的阻尼比估算方法。SDOF体系虽然结构简单，却是复杂结构动力分析的基础，对其阻尼比的准确估算，有助于深入理解阻尼机理，并为复杂结构的研究奠定基础。

2. 阻尼比的定义与重要性

阻尼比（ζ）定义为实际阻尼系数（c）与临界阻尼系数（ccr）之比，即：

ζ = c / ccr

临界阻尼系数ccr定义为使结构物在自由振动后能以最快的速度回到平衡位置而不发生振荡的阻尼系数。对于SDOF体系，其表达式为：

ccr = 2 * m * ωn

其中，m为结构物的质量，ωn为结构的固有频率。

阻尼比表征了结构物能量耗散的能力，其物理意义在于：

表征结构物抵抗振动的能力：
阻尼比越大，结构物的能量耗散能力越强，受到外部激励时产生的振动响应越小。
影响结构的动力响应：
阻尼比直接影响结构的共振峰值和振动衰减速度。
反映结构物的健康状态：
阻尼比的变化可以反映结构物的损伤程度，例如材料疲劳、连接松动等。

因此，准确估算阻尼比对于结构安全评估、耐久性分析和故障诊断至关重要。

3. 基于环境振动信号的阻尼比估算方法

针对环境振动信号的特点，发展了多种阻尼比估算方法。以下将介绍几种常用的方法，并分析其原理、优缺点及适用场景。

3.1 峰值法

峰值法是一种简单直观的阻尼比估算方法。它基于结构传递函数的峰值与阻尼比之间的关系。具体步骤如下：

获取环境振动数据：
通过传感器采集结构物在环境激励下的振动响应数据。

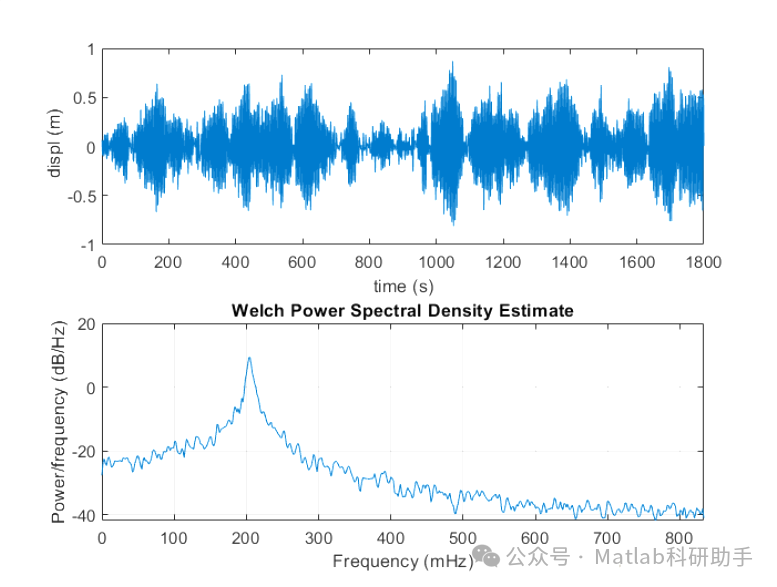

进行频谱分析：
对采集到的时域信号进行快速傅里叶变换（FFT）等频谱分析，得到结构的功率谱密度（PSD）函数或传递函数。
识别峰值频率：
在频谱图上识别结构的固有频率，即峰值对应的频率。
计算阻尼比：
利用峰值与背景噪声的比值来估算阻尼比。一个常用的经验公式是：

ζ ≈ 1 / (2 * A)

其中，A是峰值与背景噪声的比值。

优点： 方法简单，计算量小，易于实现。

缺点： 精度较低，受噪声影响较大。背景噪声的准确估计是关键，在噪声较大的情况下，峰值法可能失效。另外，该方法假设频谱峰值形状接近理想的洛伦兹曲线，在实际应用中，这种假设可能不成立。

适用场景： 适用于环境激励强度较强、噪声水平较低、结构响应清晰的简单结构。

3.2 半功率带宽法

半功率带宽法（Half-Power Bandwidth Method）是一种常用的频域阻尼比估算方法。它基于结构传递函数峰值附近频率的带宽与阻尼比之间的关系。具体步骤如下：

获取环境振动数据：
通过传感器采集结构物在环境激励下的振动响应数据。
进行频谱分析：
对采集到的时域信号进行快速傅里叶变换（FFT）等频谱分析，得到结构的功率谱密度（PSD）函数或传递函数。
识别峰值频率：
在频谱图上识别结构的固有频率，即峰值对应的频率。
确定半功率点：
在峰值两侧找到功率谱密度下降到峰值一半的两个频率点，分别记为f1和f2。
计算阻尼比：
利用以下公式计算阻尼比：

ζ ≈ (f2 - f1) / (2 * fn)

其中，fn为结构的固有频率。

优点： 精度相对较高，比峰值法更可靠。对噪声的敏感性低于峰值法。

缺点： 对频谱分辨率要求较高，需要准确识别半功率点。如果频谱分辨率不足，或者峰值附近存在其他频率成分的干扰，可能导致半功率点识别不准确，从而影响阻尼比的估算精度。

适用场景： 适用于频谱分辨率较高、峰值形状较好的结构。

3.3 频域分解法 (FDD)

频域分解法（Frequency Domain Decomposition，FDD）是一种基于奇异值分解（SVD）的模态参数识别方法。其基本思想是将结构在环境激励下的响应信号进行频谱分析，然后对每个频率点的功率谱密度矩阵进行奇异值分解，从而识别结构的固有频率、振型和阻尼比。具体步骤如下：

获取环境振动数据：
通过多个传感器采集结构物在环境激励下的振动响应数据。
构建功率谱密度矩阵：
利用采集到的多通道时域信号，计算结构的功率谱密度矩阵。
奇异值分解：
对每个频率点的功率谱密度矩阵进行奇异值分解，得到奇异值和奇异向量。
识别固有频率：
通过观察奇异值谱，识别结构的固有频率，即奇异值谱中的峰值对应的频率。
估计振型：
与固有频率对应的奇异向量可以近似作为结构的振型。
估算阻尼比：
采用曲线拟合的方法，将奇异值谱在固有频率附近的曲线拟合为单自由度体系的频率响应函数，然后利用半功率带宽法或更复杂的曲线拟合方法来估算阻尼比。

优点： 可以同时识别多个模态参数，包括固有频率、振型和阻尼比。对噪声具有一定的鲁棒性。

缺点： 计算量较大，需要多个传感器进行数据采集。阻尼比的估算精度受曲线拟合方法的影响较大。在模态密集的情况下，FDD方法可能难以准确分离各个模态。

适用场景： 适用于需要识别多个模态参数、数据采集较为方便的结构。

3.4 随机子空间辨识法 (SSI)

随机子空间辨识法（Stochastic Subspace Identification，SSI）是一种基于状态空间模型的模态参数识别方法。该方法首先将结构的动力学方程转化为状态空间模型，然后利用状态空间模型的观测数据来辨识系统的模态参数，包括固有频率、振型和阻尼比。具体步骤如下：

获取环境振动数据：
通过传感器采集结构物在环境激励下的振动响应数据。
构建观测矩阵：
利用采集到的时域信号，构建观测矩阵。
状态空间模型辨识：
利用随机子空间辨识算法（例如Unweighted Principal Component, UPCA; Canonical Variate Analysis, CVA; or Balanced Realization, BR）辨识状态空间模型。
模态参数提取：
从辨识得到的状态空间模型中提取结构的模态参数，包括固有频率、振型和阻尼比。

优点： 对噪声具有较强的鲁棒性，可以在噪声较大的环境下准确识别模态参数。能够处理非平稳环境激励下的结构响应。

缺点： 计算量较大，需要较多的数据样本。算法的复杂度较高，需要一定的理论基础。

适用场景： 适用于噪声较大、环境激励非平稳的复杂结构。

4. 案例分析与讨论

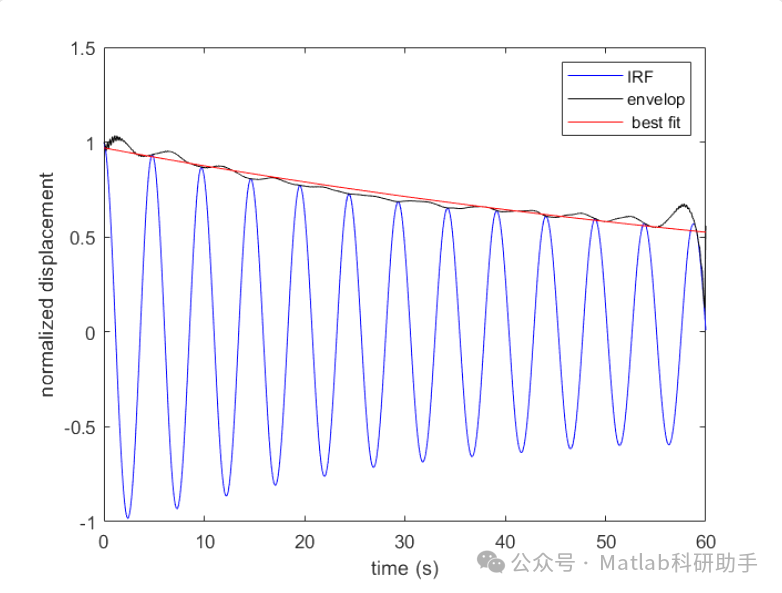

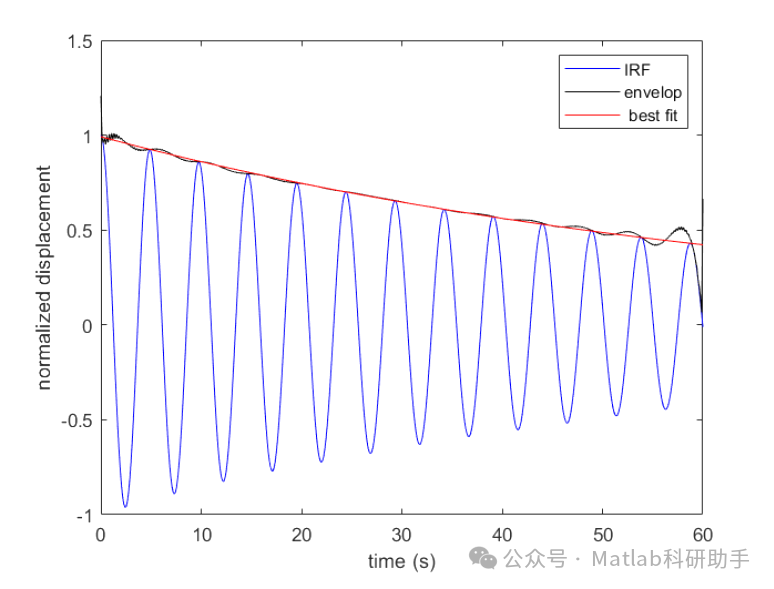

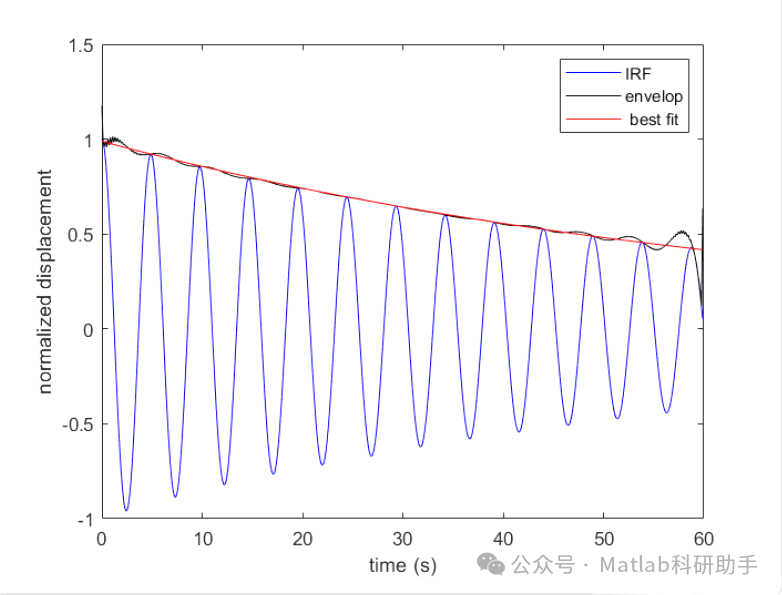

为了验证上述方法的有效性，可以选取一个简单的SDOF体系进行数值模拟或实验验证。例如，可以使用弹簧-质量-阻尼器系统进行模拟，或者选择一个简单的悬臂梁结构进行实验。

在数值模拟中，可以人为添加不同强度的噪声，并模拟非平稳环境激励，然后利用不同的阻尼比估算方法进行比较，分析不同方法在不同情况下的精度和鲁棒性。

在实验验证中，可以利用振动台模拟环境激励，并利用加速度传感器采集结构的振动响应数据，然后利用上述方法进行阻尼比估算，并将估算结果与理论值或已知值进行比较，评估方法的有效性。

讨论：
