🔥 内容介绍

电力系统作为现代社会不可或缺的基础设施，其稳定运行至关重要。当电力系统遭受扰动时，如短路故障、机组跳闸等，同步发电机的功率角会发生剧烈摆动，若摆动幅度过大或衰减过慢，可能导致系统失步，进而引发连锁反应，造成大面积停电事故。因此，研究和优化同步发电机的功率角摆动曲线对于提高电力系统的暂态稳定性具有重要的理论意义和工程应用价值。

传统的电力系统稳定控制方法，如加装电力系统稳定器（PSS）、采用快速励磁系统等，能够在一定程度上抑制功率角摆动。然而，这些方法往往依赖于精确的系统模型和参数，且在应对复杂、多变的网络结构和运行工况时，其优化效果可能受到限制。近年来，随着计算技术的飞速发展，基于智能优化算法的电力系统稳定控制策略受到了广泛关注。粒子群优化（Particle Swarm Optimization, PSO）算法作为一种受到鸟群捕食行为启发的全局优化算法，因其原理简单、易于实现、寻优能力强等优点，在解决电力系统优化问题中展现出巨大的潜力。

本文旨在深入研究基于PSO算法的功率角摆动曲线优化问题。首先，将建立电力系统的暂态稳定模型，为后续的优化提供基础。接着，详细阐述PSO算法的基本原理及其在功率角摆动曲线优化中的应用策略，包括适应度函数的构建、粒子更新机制的设计等。然后，通过仿真算例，验证基于PSO算法的功率角摆动曲线优化方法的有效性，并与传统方法进行对比分析。最后，对研究内容进行总结，并对未来研究方向进行展望。

电力系统暂态稳定模型

为了研究功率角摆动曲线，需要建立同步发电机与电网之间的暂态稳定模型。最简化的模型是单机无穷大母线系统，该模型虽然简化，但能够清晰地反映功率角摆动的基本特性。更贴近实际的模型是考虑多机互联的复杂电力系统，但这会增加模型的复杂性。本文主要以单机无穷大母线系统为例进行建模，并在后续讨论中考虑扩展至多机系统。

在发生扰动后，例如短路故障期间，电磁功率PePe会发生突变，甚至可能降为零。故障切除后，系统恢复正常运行方式，但功率角已经发生了偏离，从而引发摆动。摆动幅度的大小和衰减速度直接影响系统的暂态稳定性。优化功率角摆动曲线的目标就是通过调整某些控制参数，使得功率角摆动尽可能小，并快速衰减至稳定状态。

基于PSO算法的功率角摆动曲线优化

PSO算法是一种基于群体智能的优化算法，其核心思想是通过群体中个体（粒子）之间的信息共享来实现全局最优解的搜索。每个粒子在搜索空间中代表一个可能的解，并具有位置和速度两个属性。粒子根据自身历史最优位置（pbest）和群体历史最优位置（gbest）来更新其速度和位置，从而逐步逼近最优解。

在功率角摆动曲线优化中，可以利用PSO算法来寻找最优的控制参数，例如电力系统稳定器（PSS）的参数、快速励磁系统的参数，或者其他能够影响功率角摆动行为的控制器参数。

2.1 优化目标的确定

优化功率角摆动曲线，其核心目标是减小摆动幅度和加快衰减速度。可以构建一个适应度函数来量化功率角摆动曲线的优劣。常用的适应度函数可以考虑以下几个方面：

最大功率角偏差的绝对值：
越小越好，反映了摆动幅度的大小。
功率角稳态误差：
理想情况下为零，反映了系统是否能够恢复到稳定的工作点。
振荡衰减时间：
从发生扰动到功率角摆动幅度衰减到一定阈值所需的时间，越短越好。
功率角摆动过程中的积分指标：
例如，对功率角偏差的绝对值或平方进行积分，可以反映整个摆动过程的累积误差。

Tdecay

2.2 优化变量的选择

优化变量是PSO算法需要搜索的参数，这些参数应该能够影响功率角摆动曲线。在单机无穷大母线系统中，常见的优化变量可以是：

PSS参数：
如增益、超前/滞后时间常数等。
快速励磁系统参数：
如放大倍数、时间常数等。
其他控制器的参数

在多机系统中，优化变量的数量会增加，需要同时优化多个机组的控制器参数。

2.3 PSO算法流程

基于PSO算法的功率角摆动曲线优化流程如下：

初始化粒子群：
随机生成一定数量的粒子，每个粒子的位置代表一组控制参数的取值，速度初始化为零。每个粒子同时记录其当前位置为个体最优位置pbest。
评估适应度：
对于每个粒子，将其位置对应的控制参数代入电力系统暂态稳定模型进行仿真。在仿真过程中，计算功率角摆动曲线，并根据预定的适应度函数计算每个粒子的适应度值。
更新个体最优位置pbest：
比较每个粒子的当前适应度值与其历史最优适应度值，如果当前适应度值更优（对于最小化问题，即更小），则更新该粒子的pbest为其当前位置和适应度值。
更新群体最优位置gbest：
比较所有粒子的pbest适应度值，找到适应度值最优的粒子，将其位置和适应度值作为群体最优位置gbest。

2.4 关键参数选择与优化

PSO算法的性能很大程度上取决于其关键参数的选择，包括惯性权重ωω、学习因子c1,c2c1,c2和粒子数量。合理的参数选择可以平衡全局搜索和局部搜索能力，避免算法陷入局部最优。通常采用一些策略来优化这些参数，例如动态调整惯性权重、采用收缩因子等。

2.5 多机系统的扩展

将基于PSO算法的功率角摆动曲线优化方法应用于多机系统，需要对模型和优化策略进行相应的扩展。首先，需要建立包含多个同步发电机的复杂电力系统模型。其次，优化变量将包括所有需要优化的控制器的参数，搜索空间的维度随之增加。适应度函数的计算也需要考虑整个系统的功率角摆动情况，例如计算所有机组的最大功率角偏差、相对功率角偏差等。PSO算法在处理高维优化问题时可能面临挑战，可以考虑采用一些改进的PSO算法，例如混合PSO算法、基于拓扑结构的PSO算法等，以提高寻优效率和精度。

仿真算例与结果分析

为了验证基于PSO算法的功率角摆动曲线优化方法的有效性，可以构建一个单机无穷大母线系统的仿真算例。假设系统在稳定运行状态下发生三相短路故障，并在一定时间后切除。优化目标是寻找最优的PSS参数，使得故障切除后的功率角摆动幅度最小且快速衰减。

3.1 仿真设置

系统模型：
单机无穷大母线系统模型。
扰动类型：
发电机出口三相短路故障。
优化变量：
PSS的增益和两个时间常数。
适应度函数：
采用最大功率角偏差绝对值和衰减时间的加权和作为适应度函数。
PSO算法参数：
设定粒子数量、最大迭代次数、惯性权重、学习因子等。

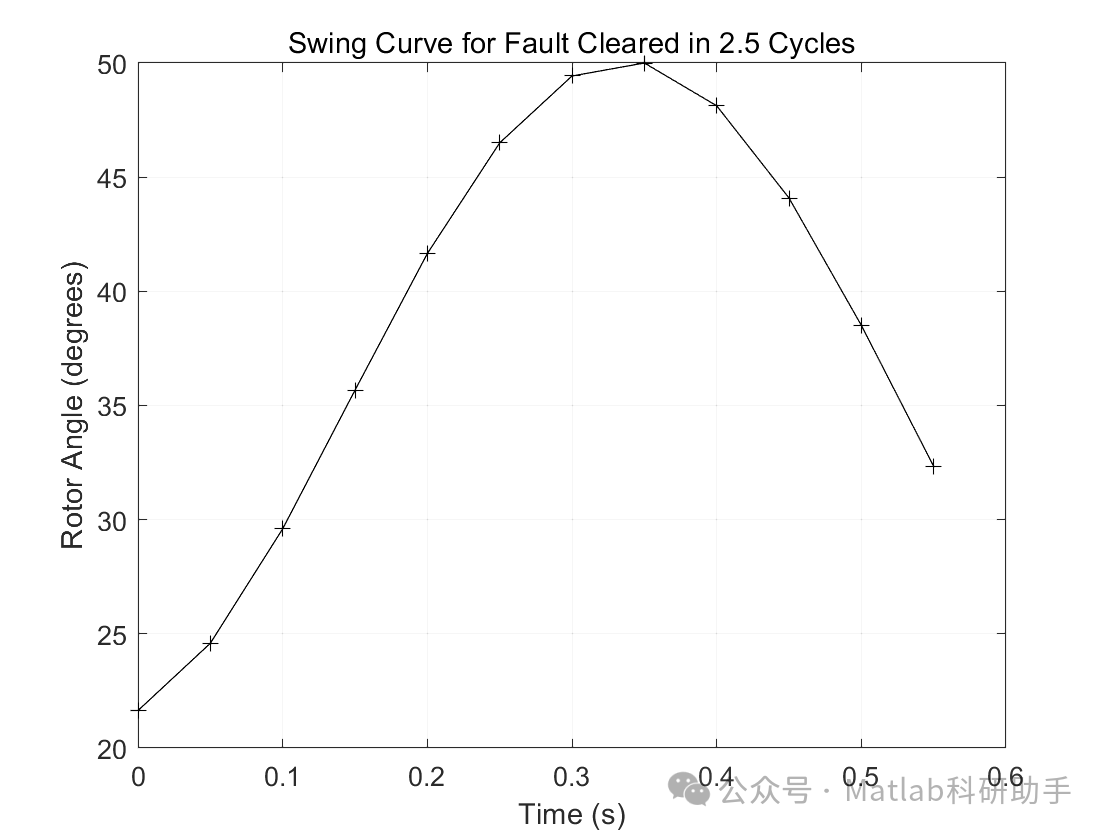

3.2 仿真结果与分析

通过PSO算法对PSS参数进行优化，可以获得一组最优的PSS参数。将这组参数应用到仿真模型中，并与没有PSS或者采用传统方法设计的PSS进行对比。通过比较功率角摆动曲线，可以直观地评估优化效果。

预期结果：

没有PSS的情况：
故障切除后，功率角摆动幅度较大，衰减速度较慢，甚至可能发生失步。
传统PSS设计方法：
能够一定程度上抑制功率角摆动，但可能存在一定的裕度或者无法达到最优效果。
基于PSO算法优化的PSS：
优化后的PSS参数能够显著减小功率角摆动幅度，加快衰减速度，使得系统更快地恢复稳定。适应度函数值应该显著优于其他情况。

通过对不同工况下的仿真结果进行分析，可以进一步验证基于PSO算法的优化方法的鲁棒性。同时，也可以分析PSO算法的收敛过程，观察群体最优位置的适应度值随迭代次数的变化趋势。

讨论与展望

本文对基于PSO算法的功率角摆动曲线优化进行了研究。通过建立电力系统暂态稳定模型，设计了基于PSO算法的优化策略，并构建了相应的适应度函数和优化变量。仿真算例结果初步验证了该方法的有效性。

然而，该研究仍存在一些可以深入探讨和改进的方向：

适应度函数的改进：
可以设计更全面的适应度函数，例如考虑控制能量消耗、控制器的输出限制等因素，使优化目标更贴近实际工程需求。
多目标优化：
功率角摆动曲线优化本身可能是一个多目标问题，例如同时考虑减小摆动幅度、加快衰减速度以及降低控制器输出变化率等。可以采用多目标PSO算法来解决这类问题。
改进的PSO算法：
针对电力系统优化问题的特点，可以引入一些改进的PSO算法，例如协同粒子群优化、混合算法（如PSO与遗传算法结合）等，以提高算法的全局搜索能力和收敛速度。
在线优化与自适应控制：
本文研究的是离线优化，即在已知系统模型和运行工况的情况下进行优化。在实际电力系统中，系统结构和运行工况是不断变化的，可以考虑将PSO算法应用于在线优化或者自适应控制策略中，实现对控制参数的实时调整。
考虑不确定性因素：
电力系统运行中存在各种不确定性因素，例如负荷波动、新能源出力变化等。未来的研究可以考虑将不确定性因素纳入到优化模型中，提高优化结果的鲁棒性。
工程应用中的挑战：
将基于PSO算法的优化方法应用于实际工程中，需要考虑计算资源的限制、实时性要求以及与现有控制系统的集成等问题。

结论

电力系统的暂态稳定性是保障电力系统安全可靠运行的关键。同步发电机的功率角摆动是衡量系统暂态稳定性的重要指标。本文研究了基于PSO算法的功率角摆动曲线优化问题，旨在通过优化控制参数来改善功率角摆动特性。通过建立电力系统暂态稳定模型，设计了基于PSO算法的优化策略，包括适应度函数的构建、优化变量的选择和算法流程。仿真算例初步验证了该方法的有效性，表明基于PSO算法能够有效地优化功率角摆动曲线，提高电力系统的暂态稳定性。未来的研究可以在适应度函数、优化算法、在线优化以及不确定性处理等方面进行深入探索，进一步推动智能优化算法在电力系统稳定控制领域的应用。
