🔥 内容介绍

在现代技术飞速发展的浪潮下，多传感器系统在军事、航空航天、自动驾驶、智能监控等诸多领域扮演着愈加关键的角色。这些系统能够融合来自不同传感器的数据，从而克服单一传感器存在的局限性，例如测量噪声、盲区以及对环境因素的敏感性。特别是在目标轨迹估计领域，融合雷达、视觉、激光雷达等多种传感器数据，能够显著提高估计的精度和鲁棒性。然而，多传感器系统的数据融合并非易事，尤其是在数据量庞大、传感器分布广泛以及通信带宽受限的情况下。传统的集中式处理方法面临着计算负担重、通信开销大以及单点故障风险高等挑战。为了应对这些挑战，分布式和联邦式的滤波方法应运而生，为多传感器数据融合和轨迹估计提供了新的思路。本文旨在深入探讨基于联邦卡尔曼滤波（Federated Kalman Filter）、集中式滤波（Centralized Filtering）以及分布式卡尔曼滤波（Decentralized Kalman Filter）在雷达、传感器数据融合与轨迹估计中的应用，并对其原理、优缺点以及适用场景进行比较分析。

一、卡尔曼滤波基础

在深入探讨各种滤波方法之前，有必要简要回顾一下卡尔曼滤波（Kalman Filter）的基本原理。卡尔曼滤波是一种基于预测和更新机制的线性高斯滤波器，它能够对带有噪声的线性动态系统的状态进行最优估计。其核心思想是利用系统的动态模型预测下一时刻的状态，然后结合当前时刻的测量值对预测状态进行修正，从而获得更精确的估计。卡尔曼滤波的预测步和更新步可以概括如下：

预测步：
- 状态预测：根据上一时刻的最优状态估计和系统动态模型，预测当前时刻的状态。
- 协方差预测：根据上一时刻的估计协方差和系统动态模型，预测当前时刻的估计协方差。
更新步：
- 计算卡尔曼增益：根据预测的协方差和测量噪声协方差，计算卡尔曼增益。卡尔曼增益反映了测量值在更新中的权重。
- 状态更新：利用卡尔曼增益、预测状态和测量值，更新状态估计。
- 协方差更新：利用卡尔曼增益和预测协方差，更新估计协方差。

卡尔曼滤波的优越性在于其递归性质，无需存储历史数据，计算效率高，并且能够处理随机噪声。然而，其基本形式仅适用于线性系统。对于非线性系统，通常采用扩展卡尔曼滤波（Extended Kalman Filter, EKF）或无迹卡尔曼滤波（Unscented Kalman Filter, UKF）等变种。在本文的后续讨论中，我们将主要关注卡尔曼滤波及其在不同架构下的应用。

二、集中式滤波

集中式滤波是多传感器数据融合中最直观和简单的方法。在这种架构下，所有传感器的原始测量数据或经过初步处理的数据都被传输到一个中央处理节点。中央处理节点负责接收、同步、处理所有传感器数据，并利用这些数据进行状态估计。在基于卡尔曼滤波的集中式架构中，中央节点运行一个统一的卡尔曼滤波器，将所有传感器的测量方程合并，形成一个大型的测量方程组。然后，利用所有传感器的测量值对统一的状态向量进行估计。

2.1 集中式卡尔曼滤波的原理

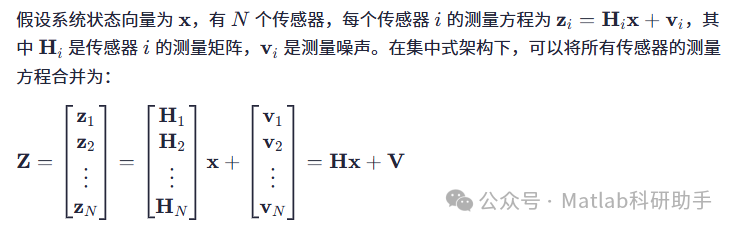

其中 ZZ 是所有传感器的测量向量，HH 是合并后的测量矩阵，VV 是合并后的测量噪声向量。中央处理节点运行一个标准的卡尔曼滤波器，使用合并后的测量方程对状态 xx 进行估计。其预测步与标准卡尔曼滤波相同，更新步则使用合并后的测量向量 ZZ 和合并后的测量矩阵 HH。

2.2 集中式卡尔曼滤波的优缺点

优点：

最优性：
如果所有传感器数据都完整且准确地传输到中央节点，并且系统模型和噪声统计是准确的，集中式卡尔曼滤波器可以实现最优的估计性能（在最小均方误差意义下）。这是因为中央节点能够利用所有可用的信息进行融合。
原理简单：
对于熟悉卡尔曼滤波的人来说，集中式架构下的实现相对直观。

缺点：

通信开销大：
所有传感器的原始数据需要传输到中央节点，当传感器数量众多或数据量巨大时，通信带宽将成为瓶颈。
计算负担重：
中央节点需要处理所有传感器的数据，维护一个大型的状态向量和协方差矩阵，计算量随着传感器数量的增加呈非线性增长，可能导致实时性问题。
单点故障风险高：
中央节点的失效将导致整个系统的崩溃。
同步困难：
当传感器分布广泛且测量速率不同时，数据的同步是一个挑战。

2.3 集中式滤波在雷达与轨迹估计中的应用

集中式滤波在一些对估计精度要求极高且通信和计算资源相对充足的应用场景中仍有应用。例如，在航空母舰的作战指挥中心，可能会采用集中式系统融合来自多部雷达、导航传感器等的数据，以获得最优的目标轨迹估计。在实验室环境下进行算法验证时，也常采用集中式架构作为基准进行比较。然而，随着现代多传感器系统规模的不断扩大和分布式部署的趋势，集中式滤波的局限性日益凸显。

三、分布式卡尔曼滤波

为了克服集中式滤波的缺点，分布式滤波架构被提出。在分布式架构下，每个传感器节点或传感器组都具有一定的处理能力，能够独立地处理本地的测量数据，并与其他节点进行通信，共享处理结果。分布式滤波的目标是在没有中央处理节点的情况下，通过节点间的协作实现对系统状态的估计。

3.1 分布式卡尔曼滤波的原理

分布式卡尔曼滤波有多种不同的实现方式，其中一种常见的方法是基于信息矩阵（Information Matrix）的分布式融合。信息矩阵是协方差矩阵的逆，在卡尔曼滤波中，信息矩阵的更新具有可加性。这种可加性使得信息可以在分布式网络中进行传播和融合。

在基于信息矩阵的分布式卡尔曼滤波中，每个传感器节点 ii 首先基于本地测量数据 zizi 计算一个局部的信息向量 yiyi 和信息矩阵 YiYi。然后，每个节点将本地的信息向量和信息矩阵与相邻节点共享。通过节点间的迭代通信和信息融合，最终每个节点都可以收敛到全局最优的状态估计。

另一种分布式滤波的方法是基于共识（Consensus）的分布式滤波。在这种方法中，每个节点首先独立地进行局部状态估计，然后通过与邻居节点进行通信，使得各自的估计值逐渐向全局最优估计收敛。共识机制通常通过节点间的平均或加权平均来实现。

3.2 分布式卡尔曼滤波的优缺点

优点：

降低通信开销：
节点之间只需要交换经过处理的信息（信息矩阵/向量或局部估计），而不是原始测量数据，大大降低了通信带宽需求。
提高鲁棒性：
系统的功能不再依赖于单一的中央节点，部分节点的失效不会导致整个系统的崩溃。
计算负担均衡：
计算任务分散到各个节点，降低了单个节点的计算压力。
更好的可扩展性：
方便增加或删除传感器节点。

缺点：

算法复杂：
分布式滤波算法的设计比集中式滤波更为复杂，需要考虑节点间的通信拓扑、同步以及信息传递的策略。
收敛性问题：
算法的收敛速度和收敛性能可能受到通信延迟、丢包以及网络拓扑结构的影响。
估计性能可能略低于集中式：
由于信息是分布式处理和融合的，可能会存在一定的精度损失，尤其是在通信效率不高或网络拓扑不利的情况下。

3.3 分布式滤波在雷达与轨迹估计中的应用

分布式滤波非常适用于传感器广泛分布且通信带宽受限的应用场景。例如：

无人机群协同探测：
多架搭载雷达或其他传感器的无人机协同搜索和跟踪目标，每架无人机负责处理本地数据，并与其他无人机共享信息，实现对目标的分布式轨迹估计。
智能交通系统：
部署在不同路口的雷达或摄像头可以分布式地监测交通流量和车辆轨迹，通过节点间的协作实现对整个区域交通状况的估计。
工业物联网：
分布在大型工厂中的传感器节点可以分布式地监测设备状态和环境参数，通过节点间的通信实现对整个工厂运行状况的监控和故障预测。

四、联邦卡尔曼滤波

联邦卡尔曼滤波（Federated Kalman Filter, FKF）是一种介于集中式和分布式之间的混合架构。它旨在结合集中式和分布式滤波的优点，克服它们的缺点。在联邦滤波架构下，系统被划分为多个局部处理节点（子系统），每个局部节点负责处理与其关联的传感器数据，并进行局部状态估计。同时，系统中存在一个主融合节点，负责周期性地从各个局部节点收集信息，并进行全局状态估计。

4.1 联邦卡尔曼滤波的原理

联邦卡尔曼滤波的核心思想是基于信息矩阵的分解和融合。整个系统的全局信息矩阵可以分解为各个局部子系统的信息矩阵之和。在联邦滤波中，每个局部节点 ii 基于本地的测量数据 zizi 和从主融合节点获得的全局预测信息，独立地进行局部状态估计，并计算局部的后验信息向量 yiyi 和信息矩阵 YiYi。然后，每个局部节点将这些局部信息发送给主融合节点。

主融合节点接收来自所有局部节点的信息后，利用信息矩阵的可加性进行全局信息的融合：

yglobal=∑i=1Nyi

然后，主融合节点计算全局的后验状态估计和协方差矩阵：

x^global=Yglobal−1yglobal

在下一个时间步，主融合节点会将全局的预测信息（预测状态和预测协方差，通常通过分解为信息矩阵和向量的形式）发送回各个局部节点，供它们进行下一轮的局部估计。

为了保证信息的一致性和最优性，联邦卡尔曼滤波通常要求局部节点和主融合节点在处理信息时遵循一定的规则，例如信息分配原则，以避免重复计算和信息冗余。常见的分配原则包括“信息保守”和“信息最优”等。

4.2 联邦卡尔曼滤波的优缺点

优点：

介于集中式和分布式之间：
兼具两者的部分优点。相较于集中式，通信开销和计算负担有所降低；相较于分布式，算法设计可能更直观一些。
提高鲁棒性：
局部节点的失效不会导致整个系统的崩溃，主融合节点的失效也相对容易被其他节点或备份节点替代。
模块化设计：
系统可以方便地增加或删除局部节点，提高了系统的可扩展性和可维护性。
相对较高的估计精度：
在合适的通信和计算资源配置下，联邦滤波的估计精度可以接近集中式滤波。

缺点：

算法设计复杂：
需要合理划分局部子系统，设计局部节点和主融合节点之间的通信协议和信息分配策略。
主融合节点依然是关键点：
虽然局部节点具有一定的独立性，但主融合节点的失效仍会对系统性能产生较大影响。
信息分配问题：
合理的信息分配策略是保证算法性能的关键，设计不当可能导致信息冗余或估计性能下降。

4.3 联邦滤波在雷达与轨迹估计中的应用

联邦滤波非常适用于具有层级结构的传感器网络或分布式部署的系统。例如：

车载传感器融合：
自动驾驶车辆可以配备多个传感器组（例如前向雷达、侧向激光雷达、摄像头等），每个传感器组可以作为一个局部节点进行初步处理，然后将处理结果发送给一个中央计算单元（主融合节点）进行全局状态估计和决策。
大型区域监控：
在大型区域部署多个传感器站点，每个站点负责监测其覆盖区域，并将处理结果发送给一个控制中心进行全局态势感知和目标跟踪。
多舰船协同作战：
不同舰船上的雷达和传感器可以作为局部节点，通过通信网络与指挥舰（主融合节点）进行信息交换和融合，实现对海域内目标的协同跟踪。

五、雷达、传感器与轨迹估计中的具体应用挑战

无论采用哪种滤波架构，在将这些理论方法应用于雷达、传感器数据融合与轨迹估计时，仍然面临许多实际挑战：

传感器噪声与误差：
实际传感器数据总是伴随着噪声和各种误差，如何准确建模和处理这些不确定性是关键。
非线性系统：
目标的运动模型或传感器测量模型往往是非线性的，需要采用扩展卡尔曼滤波或无迹卡尔曼滤波等非线性滤波方法。
数据关联：
当系统中存在多个目标时，如何将不同传感器在不同时刻的测量数据与正确的目标关联起来是一个具有挑战性的问题。
传感器故障检测与隔离：
如何检测传感器是否发生故障以及如何处理故障传感器的异常数据，以避免对整体估计造成影响。
同步问题：
分布式和联邦式系统中，不同传感器的数据往往不是严格同步的，需要有效的同步机制或异步滤波算法。
通信延迟与丢包：
分布式和联邦式系统中，通信网络的延迟和丢包会对滤波性能产生影响，需要设计鲁棒的通信协议和容错机制。
计算资源限制：
实际系统中的计算资源往往有限，需要在算法的精度和计算效率之间进行权衡。
系统模型不确定性：
目标的运动模型可能随着时间或环境的变化而改变，需要具有自适应能力的滤波算法。

针对这些挑战，研究人员们提出了许多改进和优化的方法，例如多假设跟踪（Multiple Hypothesis Tracking, MHT）、联合概率数据关联（Joint Probabilistic Data Association, JPDA）、IMM（Interacting Multiple Model）滤波器以及基于学习的滤波方法等。

六、结论

基于卡尔曼滤波的集中式、分布式和联邦式滤波方法为雷达、传感器数据融合与轨迹估计提供了强大的工具。集中式滤波在理论上可以实现最优估计，但面临通信和计算负担重以及单点故障风险高等问题。分布式滤波通过将处理任务分散到各个节点，降低了通信开销和计算压力，提高了鲁棒性和可扩展性，但算法设计较为复杂且可能存在精度损失。联邦滤波作为一种混合架构，旨在平衡集中式和分布式的优缺点，适用于具有层级结构或需要兼顾各项性能指标的系统。
