雷达（Radio Detection and Ranging）作为一种利用电磁波探测目标的系统，自其诞生以来便在军事、民用等诸多领域展现出无可替代的重要性。从早期的脉冲雷达到现代的相控阵雷达，其探测性能、抗干扰能力不断提升，然而，伴随着雷达技术的进步，针对雷达的干扰技术也同步发展。干扰机作为一种旨在降低或失效雷达探测能力的电子设备，其存在极大地挑战着雷达系统的效能。为了更好地理解雷达的工作原理、评估其性能、并研究有效的抗干扰策略，雷达与干扰机的仿真技术应运而生，并成为现代雷达系统设计、评估和优化的重要手段。本文旨在深入探讨基本雷达和干扰机仿真的原理、方法及其在实际应用中的价值。

一、雷达仿真基础

雷达仿真，本质上是对雷达系统在各种环境下运行过程的数学建模和计算机模拟。一个基本的雷达仿真通常需要模拟以下关键环节：

信号产生与发射：

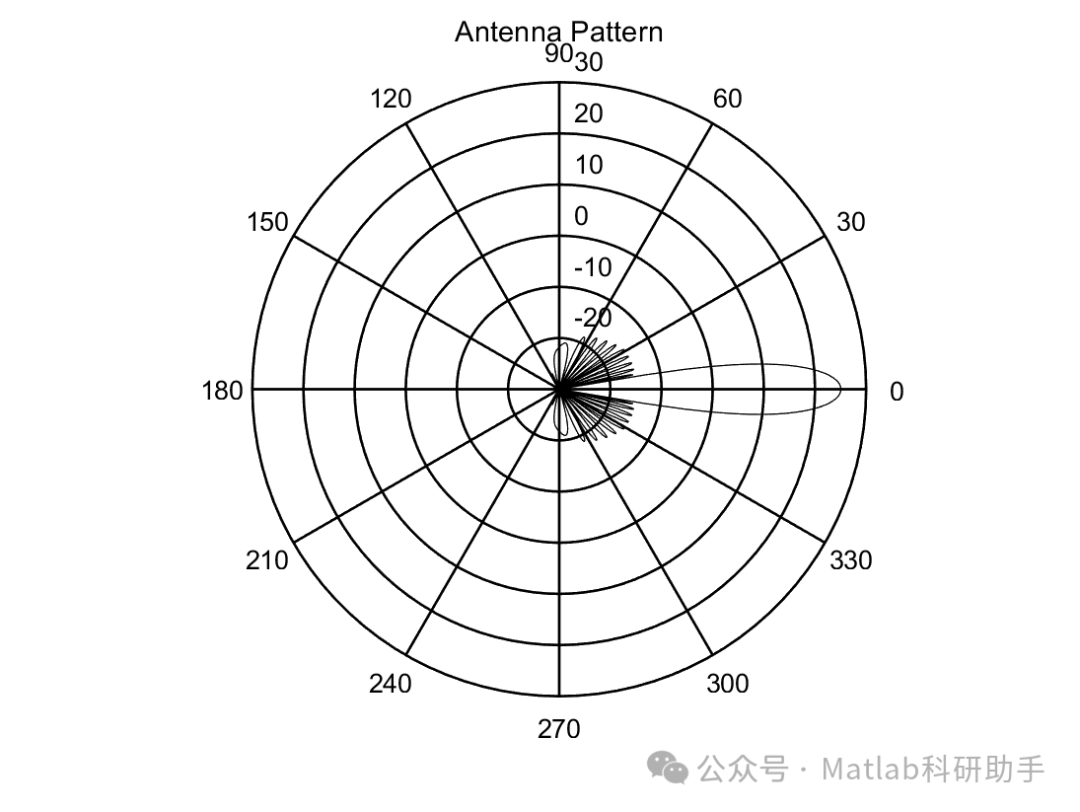

模拟雷达发射的电磁波信号，包括信号类型（如脉冲、连续波等）、波形参数（脉冲宽度、载频、脉冲重复间隔等）以及天线发射方向图。仿真中需要精确模拟信号的功率、相位和频率等特性。
信号在空间的传播：
模拟电磁波在自由空间的传播损耗，包括距离衰减、大气吸收、雨衰等。此外，还需要考虑多径效应、地面反射等复杂传播环境对信号的影响。
目标散射：
模拟电磁波照射到目标后产生的散射回波。目标散射特性通常用雷达散射截面积（RCS）来表征，RCS的大小取决于目标的大小、形状、材料以及电磁波的入射角和极化方式。仿真中需要根据目标特性模拟回波信号的幅度、相位和多普勒频移。
接收与处理：
模拟雷达接收天线接收到回波信号，并经过接收机进行放大、滤波、解调等处理过程。仿真需要考虑接收机的噪声、饱和、非线性等特性。最终，模拟信号处理单元对接收到的信号进行检测、参数估计和目标跟踪等。这包括脉冲压缩、MTD (Moving Target Detection)、CFAR (Constant False Alarm Rate) 等关键算法的仿真。
噪声建模：
模拟系统内部噪声和外部环境噪声。内部噪声主要包括接收机热噪声等，外部噪声包括太阳噪声、宇宙噪声等。噪声的存在会影响雷达的检测性能，仿真中需要准确地模拟噪声的统计特性。

在进行雷达仿真时，可以选择不同的仿真粒度。例如，可以进行系统级仿真，重点关注整个雷达系统的性能指标，如探测距离、测角精度、跟踪精度等；也可以进行单元级仿真，专注于某个特定模块（如接收机、信号处理器）的性能；还可以进行波形级仿真，模拟电磁波在各个环节的详细变化。常用的仿真工具包括MATLAB、Python等编程语言，以及专业的雷达仿真软件如SystemVue、STK等。

二、干扰机仿真基础

干扰机仿真的目标是模拟干扰信号对雷达接收机和信号处理过程的影响，从而评估干扰效果以及雷达的抗干扰能力。一个基本的干扰机仿真需要模拟以下关键环节：

干扰信号产生：
模拟干扰机产生的干扰信号，包括干扰类型（如压制式干扰、欺骗式干扰）、干扰波形（如噪声调幅、噪声调频、假目标信号等）以及干扰功率、带宽等参数。仿真需要根据不同的干扰策略模拟相应的干扰信号特性。
干扰信号在空间的传播：
模拟干扰信号从干扰机到雷达接收机的传播过程，同样需要考虑传播损耗、多径效应等因素。
干扰信号与回波信号的混合：
模拟干扰信号与雷达接收到的回波信号在接收机输入端的叠加。由于干扰信号通常具有较高的功率，其可能导致接收机饱和、削弱回波信号，甚至产生非线性效应。
干扰对雷达处理的影响：
模拟干扰信号如何影响雷达的信号处理算法。例如，压制式干扰会提高接收机噪声电平，降低信噪比，从而降低检测概率；欺骗式干扰会产生虚假的目标信号，导致雷达产生错误的判断或跟踪偏差。仿真需要模拟干扰信号在脉冲压缩、MTD、CFAR等算法中的表现。

干扰机仿真的复杂性取决于干扰的类型和策略。简单的压制式干扰仿真相对容易，而复杂的欺骗式干扰仿真则需要更精确地模拟干扰信号的波形和时序，以模拟对雷达跟踪环路的干扰。

三、雷达与干扰机联合仿真

雷达与干扰机的联合仿真旨在模拟雷达在存在干扰环境下的工作情况，是评估雷达抗干扰性能和优化抗干扰策略的关键。联合仿真将雷达仿真和干扰机仿真相结合，在同一个仿真平台中模拟雷达发射、回波接收、目标散射、干扰信号传播和接收、以及雷达接收机和信号处理过程，同时考虑干扰信号对雷达回波信号的处理影响。

联合仿真的关键在于模拟干扰信号与回波信号在接收机前端的叠加，并模拟雷达接收机和信号处理器对混合信号的处理。例如，在模拟压制式干扰时，可以在接收机前端直接叠加模拟的噪声干扰信号；在模拟欺骗式干扰时，则需要模拟干扰机生成具有目标回波特征的假目标信号，并将其与真实回波信号叠加。

联合仿真可以用于研究以下问题：

评估雷达在不同干扰环境下的探测性能：
模拟不同类型的干扰、不同干扰功率和干扰位置对雷达探测距离、检测概率、跟踪精度的影响。
优化雷达的抗干扰策略：
通过仿真比较不同的抗干扰技术（如捷变频、自适应滤波、空时自适应处理等）在干扰环境下的效果，从而选择和优化抗干扰方案。
研究干扰机的最佳干扰策略：
从干扰方的角度，通过仿真研究如何选择干扰类型、功率、波形和部署位置，以最大程度地降低雷达的效能。
进行电子战对抗演练：
构建逼真的电子战场景，模拟雷达与干扰机之间的动态对抗过程，为实战演练提供虚拟环境支持。

四、仿真技术的挑战与发展趋势

尽管雷达与干扰机仿真技术已经取得了显著进展，但仍面临一些挑战：

建模精度：
精确地建模复杂的电磁波传播环境、目标散射特性、接收机非线性以及各种干扰信号的详细特征仍然具有挑战性。
计算复杂度：
高精度的仿真往往需要大量的计算资源和时间，特别是对于大规模、复杂的场景和波形级仿真。
实时性要求：
对于需要进行实时硬件在环仿真的应用，如何提高仿真速度以满足实时性要求是一个重要问题。
模型验证：
仿真模型的准确性需要通过实际测试数据进行验证，但获取全面的测试数据往往成本高昂且具有难度。

未来的雷达与干扰机仿真技术将朝着以下方向发展：

基于物理的建模：
利用更精确的物理模型来描述电磁波传播、目标散射和接收机特性，提高仿真精度。
高性能计算与并行处理：
利用GPU、FPGA等高性能计算平台和并行处理技术来加速仿真，提高仿真效率。
人工智能与机器学习的应用：
将人工智能和机器学习技术应用于仿真模型的构建、参数优化和结果分析，提高仿真智能化水平。例如，可以利用机器学习来建立更准确的目标散射模型或预测干扰效果。
虚拟现实与增强现实的应用：
构建沉浸式的仿真环境，结合虚拟现实和增强现实技术，为电子战人员提供更直观、更真实的训练体验。
云平台与分布式仿真：
利用云计算平台进行分布式仿真，实现大规模、复杂场景的模拟。

五、结论

雷达与干扰机仿真作为一种强大的工具，为雷达系统设计、性能评估和电子战研究提供了不可或缺的支持。通过对雷达基本原理、干扰机工作机制以及两者相互作用过程的精确模拟，仿真技术能够帮助工程师理解雷达系统的薄弱环节，评估干扰策略的有效性，并优化抗干扰方案。虽然当前仿真技术仍面临一些挑战，但随着计算能力的提升和新技术的应用，未来的雷达与干扰机仿真将更加精确、高效和智能化，为提升雷达系统的整体作战效能做出更大贡献。深入理解和掌握雷达与干扰机仿真技术，对于推动雷达领域的技术进步和维护国家安全具有重要意义。
