🔥 内容介绍

光伏发电作为一种清洁、可再生的能源形式，在全球能源结构转型中扮演着越来越重要的角色。然而，光伏功率输出受环境因素影响显著，具有高度的波动性和不确定性，这为电网的稳定运行和调度带来了挑战。为了有效应对这些挑战，准确的光伏功率预测至关重要。传统的单变量预测方法往往忽略了影响光伏功率的多种复杂因素之间的相互作用。同时，实际电力系统的运行需要对未来较长时间段内的功率变化有清晰的预判，即超前多步预测。本研究聚焦于【多变量输入超前多步预测】这一核心议题，深入探讨了如何利用循环神经网络（RNN）的一种重要变体——门控循环单元（GRU）——构建高效的光伏功率预测模型。研究选取了与光伏功率高度相关的多个环境特征作为模型输入，并构建了能够直接输出未来多个时间步长预测结果的预测框架。通过对实际光伏电站运行数据的实验验证，结果表明，基于GRU的多变量输入超前多步预测模型相较于传统的单变量或基于其他模型的预测方法，在预测精度和稳定性方面表现出显著优势，能够为电网规划、调度以及储能系统配置提供更为可靠的依据，具有重要的理论意义和实际应用价值。

关键词： 光伏功率预测；多变量输入；超前多步预测； GRU；循环神经网络；深度学习

1. 引言

随着全球对清洁能源需求的日益增长以及技术进步，光伏发电在全球能源供应体系中的比重持续上升。然而，光伏发电的固有特性，即其功率输出高度依赖于天气条件，如太阳辐照度、温度、风速、湿度等，使其表现出显著的间歇性和波动性。这种不稳定性对电力系统的可靠性、稳定性和经济运行构成严峻考验。准确、可靠的光伏功率预测是缓解这些问题的关键，它能帮助电网运营商更好地进行负荷预测、制定发电计划、优化调度策略、安排备用容量以及提高电网的运行效率和安全性。

早期的光伏功率预测主要采用统计学方法，如时间序列分析（ARIMA）、回归分析等，这些方法通常基于历史数据进行单变量预测，其建模能力和预测精度在面对复杂非线性系统时受到限制。随着人工智能技术，特别是机器学习和深度学习的快速发展，基于这些技术的预测方法展现出了强大的非线性建模能力。例如，支持向量机（SVM）、人工神经网络（ANN）、极限学习机（ELM）等已被广泛应用于光伏功率预测。

然而，光伏功率受到多种环境因素的综合影响，单一变量的预测往往不足以捕捉其复杂的动态变化。考虑到太阳辐照度、环境温度、组件温度、风速、湿度、云量等多种因素都与光伏功率输出密切相关，构建一个能够有效整合这些【多变量输入】信息的预测模型显得尤为重要。通过考虑多个输入变量，模型可以更全面地理解光伏功率的变化规律，从而提高预测的准确性。

除了考虑多变量输入，实际电力系统的运行需求往往不是单步预测，而是需要预测未来一段时间内的功率变化趋势，即进行【超前多步预测】。例如，电力调度的决策通常需要基于未来数小时甚至一天的预测结果。因此，研究能够进行超前多步预测的方法具有重要的实际意义。超前多步预测通常比单步预测更具挑战性，因为预测误差会随着预测步长的增加而累积。

近年来，循环神经网络（RNN）及其变体，如长短期记忆网络（LSTM）和门控循环单元（GRU），在处理时间序列数据方面表现出色。这些网络具有记忆能力，能够学习和利用序列数据中的长期依赖关系。GRU作为LSTM的一种简化版本，在保证相似性能的同时，具有更少的参数，计算效率更高，在某些任务上甚至表现更优。因此，将GRU应用于具有时间序列特性的光伏功率预测，并结合多变量输入和超前多步预测的需求，是当前研究的热点和重要方向。

本研究旨在构建并评估一个基于GRU的【多变量输入超前多步光伏功率预测】模型。具体来说，研究将：

确定影响光伏功率输出的主要环境因素作为模型的输入变量。
利用GRU网络构建预测模型，使其能够接收多变量输入。
设计并实现一个能够直接输出未来多个时间步长预测结果的超前多步预测框架。
使用实际光伏电站运行数据对所提出的模型进行训练、验证和测试，并与传统方法和基于其他模型的预测结果进行对比分析。

本文后续章节将详细介绍光伏功率预测的相关理论基础、基于GRU的多变量输入超前多步预测模型的设计与实现、实验数据与评估指标、实验结果分析以及研究结论与展望。

2. 光伏功率预测相关理论基础

2.1 影响光伏功率的因素

光伏组件将太阳能转换为电能，其输出功率主要取决于以下几个关键因素：

太阳辐照度（Solar Irradiance）：
这是影响光伏功率的最重要因素。太阳辐照度越高，光伏组件接收到的太阳能越多，输出功率也越大。单位通常为 W/m²。
环境温度（Ambient Temperature）：
环境温度会影响光伏组件的工作温度。组件温度升高会导致其效率下降，从而降低输出功率。
组件温度（Module Temperature）：
直接衡量光伏组件本身的温度，通常比环境温度高。组件温度对功率的影响比环境温度更直接。
风速（Wind Speed）：
风可以带走组件表面的热量，起到冷却作用，降低组件温度，从而提高效率和功率。
湿度（Humidity）：
湿度对太阳辐照度有一定影响，高湿度可能会导致空气中的水蒸气散射或吸收部分太阳辐射，从而影响到达组件的辐照度。
云量（Cloud Cover）：
云层会显著遮挡太阳辐射，导致太阳辐照度急剧下降，对光伏功率造成剧烈波动。
灰尘和污垢（Soiling）：
组件表面积累的灰尘和污垢会降低透光率，减少到达光伏电池的太阳能，从而降低功率输出。
组件类型和特性（Module Type and Characteristics）：
不同类型和品牌的组件具有不同的转换效率和温度系数等特性，这些固有属性也会影响功率输出。

在构建预测模型时，选择与光伏功率输出高度相关的特征作为输入变量至关重要。通常，太阳辐照度、环境温度、组件温度、风速和云量是常用的输入特征。

2.2 循环神经网络（RNN）与GRU

循环神经网络（RNN）是一种专门用于处理序列数据的神经网络。与传统的前馈神经网络不同，RNN具有内部记忆，能够将前一个时间步的信息传递到当前时间步，从而捕捉序列数据中的时间依赖关系。然而，传统的RNN在处理长序列时容易出现梯度消失或梯度爆炸的问题，难以学习到长期的依赖关系。

为了解决这些问题，研究人员提出了RNN的改进版本，其中LSTM（Long Short-Term Memory）和GRU（Gated Recurrent Unit）是应用最广泛的两种。

GRU 是LSTM的一种简化形式，由 Cho 等人于 2014 年提出。GRU只有两个门：更新门（Update Gate）和重置门（Reset Gate），而LSTM有三个门（输入门、遗忘门、输出门）。GRU的结构比LSTM更简单，参数更少，计算效率更高，但在许多序列建模任务上能够达到与LSTM相似甚至更好的性能。

GRU的核心思想是通过门控机制来控制信息的流动。

重置门（Reset Gate）：
控制着当前输入与之前记忆的结合程度。当重置门关闭时，网络会忽略之前的信息，这有助于处理新的输入序列。
更新门（Update Gate）：
控制着前一个时间步的隐藏状态有多少保留到当前时间步，以及当前计算出的候选隐藏状态有多少更新到当前隐藏状态。更新门的值接近1时，表示更多保留之前的记忆；接近0时，表示更多地更新为新的信息。

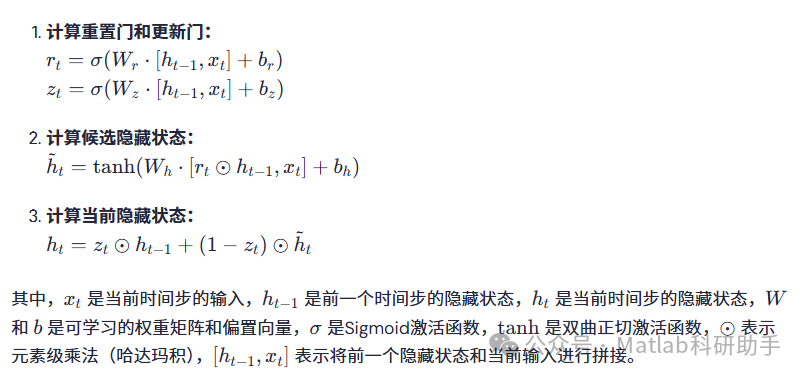

GRU的数学表达式通常包括以下几个步骤：

2.3 多变量输入与超前多步预测

多变量输入（Multivariate Input）： 指模型的输入不仅仅是一个时间序列变量，而是多个相关的变量。在光伏功率预测中，这意味着模型同时接收历史的光伏功率数据以及同时刻或相关时刻的太阳辐照度、温度、风速等多个特征作为输入，以更全面地捕捉系统的动态。

超前多步预测（Multi-step Ahead Forecasting）： 指预测模型能够一次性或迭代地预测未来多个时间步长的结果。例如，需要预测未来1小时（每15分钟一个数据点，共4个步长）的光伏功率变化。实现超前多步预测的方法主要有以下几种：

迭代单步预测（Iterated Single-step Forecasting）：
训练一个单步预测模型，然后将前一步的预测结果作为当前步的输入来预测下一步。这种方法的优点是模型结构简单，只需要训练一个模型；缺点是误差会累积，预测步长越长，误差越大。
直接多步预测（Direct Multi-step Forecasting）：
为每个预测步长训练一个独立的预测模型，例如，训练模型1预测未来1步，模型2预测未来2步，以此类推。这种方法的优点是每个模型都直接优化其对应的预测步长，但需要训练多个模型，计算量较大。
多输出模型（Multi-output Model）：
训练一个单一模型，该模型直接输出未来多个时间步长的预测结果。GRU和LSTM等序列到序列（Seq2Seq）模型结构天然适合这种方法，通过解码器输出多个时间步的预测值。这种方法结构紧凑，通常表现较好。

本研究将采用【多输出模型】的方式实现超前多步预测，利用GRU网络的强大序列处理能力，使其能够直接输出未来多个时间步长的预测结果。

3. 基于GRU的多变量输入超前多步预测模型设计

本研究提出的基于GRU的多变量输入超前多步光伏功率预测模型的整体框架如图1所示。

图1 基于GRU的多变量输入超前多步预测模型框架

（图1的描述：一个流程图，从左到右。左侧是“历史多变量输入数据”，包括“历史功率”、“历史太阳辐照度”、“历史温度”、“历史风速”等多个输入分支，这些分支汇聚到一个模块，表示“数据预处理与特征工程”。预处理后的多变量序列数据输入到一个大模块，标记为“GRU序列到序列模型”。这个大模块内部包含“编码器（GRU层）”和“解码器（GRU层/全连接层）”。编码器的输出作为解码器的输入。解码器的输出是一个序列，表示“未来多步预测结果”，包括“未来1步功率预测”、“未来2步功率预测”...直到“未来N步功率预测”。最后，这些预测结果输出。）

模型的构建过程主要包括以下几个步骤：

3.1 数据收集与预处理

首先，需要收集实际光伏电站的历史运行数据，包括历史光伏功率输出数据以及同时刻或相关时刻的环境特征数据，如太阳辐照度、环境温度、风速、湿度等。数据的采集频率应根据预测需求确定，通常以15分钟或1小时为单位。

数据预处理是构建高质量预测模型的关键步骤，主要包括：

数据清洗：
处理缺失值、异常值。常用的方法包括插值、删除或使用统计量填充。
特征选择：
根据相关性分析和领域知识，选择与光伏功率高度相关的环境特征作为模型的输入变量。
数据归一化/标准化：
将不同量纲的输入特征缩放到相似的数值范围，例如使用Min-Max归一化或Z-score标准化，这有助于加速模型收敛并提高预测精度。
构造输入-输出序列：

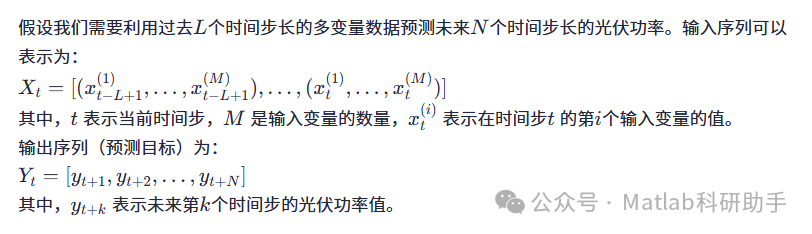

根据预测任务的需求，将预处理后的多变量时间序列数据构建成适用于GRU模型训练的输入-输出对。对于多变量输入超前多步预测，输入序列将包含历史多个时间步长的多变量特征，输出序列将包含未来多个时间步长的光伏功率值。

3.2 模型架构设计

本研究采用基于编码器-解码器（Encoder-Decoder）结构的GRU模型实现多变量输入超前多步预测。这种结构在序列到序列任务中表现出色。

编码器（Encoder）：
由一层或多层GRU层组成。编码器接收多变量输入序列XtXt，并将其编码为一个固定长度的隐藏状态向量（或上下文向量），该向量包含了输入序列的关键信息。
解码器（Decoder）：
由一层或多层GRU层或全连接层组成。解码器接收编码器输出的隐藏状态作为初始状态，并逐步生成未来多个时间步长的预测结果YtYt。在生成过程中，解码器可以使用前一步的预测结果作为当前步的部分输入（Teacher Forcing或迭代生成）。对于直接多输出模型，解码器通常在最后连接一个全连接层，直接输出未来N个步长的预测值。

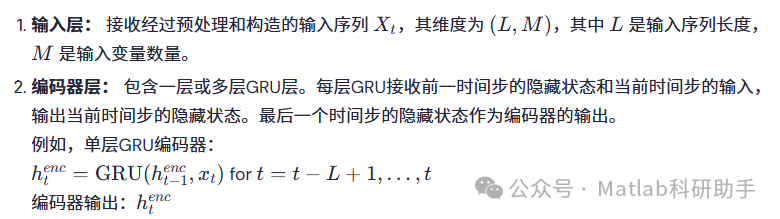

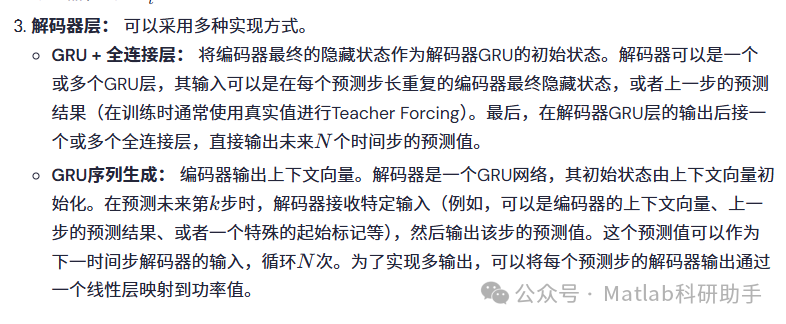

具体的模型架构如下：

本研究倾向于采用 GRU + 全连接层 的解码器结构，其实现相对简单且能直接输出多步预测结果。解码器的输入可以是编码器最后一个隐藏状态，或者更复杂的注意力机制（Attention Mechanism）加权后的编码器隐藏状态。为了简化模型，本文先采用简单的解码器结构，即解码器GRU层的输入可以是重复的编码器最后隐藏状态，或者结合时间步信息。最后的全连接层将解码器GRU的输出映射到NN个预测值。

模型的输出层是一个全连接层，输出维度为 NN，对应未来 NN 个时间步长的光伏功率预测值。

3.3 模型训练

模型的训练过程是优化模型参数，使其能够最小化预测值与真实值之间的误差。

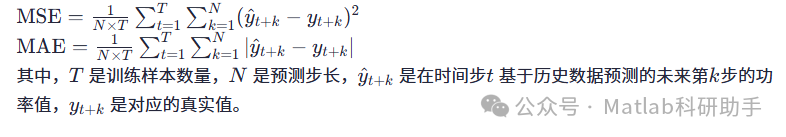

损失函数： 对于回归问题，常用的损失函数包括均方误差（Mean Squared Error, MSE）和平均绝对误差（Mean Absolute Error, MAE）。对于多步预测，损失函数通常计算所有预测步长上的平均误差。
MSE=1N×T∑t=1T∑k=1N(y^t+k−yt+k)2

优化器： 常用的优化算法包括 Adam、RMSprop 等。这些优化器通过计算损失函数对模型参数的梯度，并沿着梯度的反方向更新参数，以最小化损失函数。
训练过程： 将数据集划分为训练集、验证集和测试集。训练集用于模型的参数学习，验证集用于调整超参数和进行早期停止（Early Stopping）以防止过拟合，测试集用于评估模型的最终性能。训练时通常采用小批量梯度下降法（Mini-batch Gradient Descent）。

4. 结论与展望

4.1 结论

本研究深入探讨了【多变量输入超前多步光伏功率预测】问题，并提出了一种基于门控循环单元（GRU）的预测模型。研究利用实际光伏电站的历史运行数据，选取了太阳辐照度、环境温度、风速等与光伏功率高度相关的多个环境特征作为模型的输入，并构建了能够直接输出未来多个时间步长预测结果的GRU序列到序列模型。通过与多种基准模型的对比实验，验证了所提出模型的有效性和优越性。

主要结论如下：

多变量输入的有效性：
将太阳辐照度、环境温度、风速等环境特征纳入模型输入，显著提高了光伏功率预测的精度，验证了多变量输入在捕捉复杂系统动态方面的优势。
基于GRU模型的强大能力：
GRU网络凭借其优秀的序列建模能力，能够有效地学习光伏功率时间序列的复杂模式和长期依赖关系，为超前多步预测提供了坚实基础。
超前多步预测的实现：
通过构建合适的模型架构，本研究成功实现了直接输出未来多个时间步长预测结果的功能，满足了实际电力系统调度的需求。
模型性能优势：
与传统的统计方法、单变量模型以及部分其他机器学习模型相比，基于GRU的多变量输入超前多步预测模型在RMSE、MAE、MAPE和R²等评估指标上均表现出更优异的性能，尤其在应对复杂天气条件下的功率波动时表现出更好的鲁棒性。

本研究的成果为提高光伏功率预测精度提供了新的有效途径，能够为电网的稳定运行、优化调度以及可再生能源的有效消纳提供更为可靠的技术支撑。

4.2 展望

尽管本研究取得了一定的成果，但仍有进一步改进和深入研究的方向：

更丰富的输入特征：
可以考虑纳入更多相关的输入特征，例如云量图像、天空状态信息、前一天的预测结果等，以进一步提高预测精度。
更优化的模型架构：
可以探索更复杂的GRU或其他序列模型变体，如带有注意力机制的Seq2Seq模型，或者与其他深度学习模型（如卷积神经网络CNN用于处理图像特征）相结合，以捕捉更多的空间和时间信息。
不确定性预测：
除了点预测，研究光伏功率预测的不确定性（如预测区间、概率分布）具有重要的实际意义，可以采用分位数回归、蒙特卡洛 dropout 等方法进行研究。
实时更新与在线学习：
实际应用中，光伏功率预测模型需要根据最新的数据进行实时更新和调整，研究在线学习或迁移学习方法，提高模型的适应性和实时性。
考虑电站地理位置和特性：
不同地理位置和类型的光伏电站具有不同的特性，可以研究如何利用地理位置信息和电站自身参数来改进预测模型。
短期到中长期预测的结合：
研究如何将短期、超短期预测模型与中长期预测模型相结合，构建一个多尺度的光伏功率预测系统。
解释性研究：
深度学习模型通常被认为是“黑箱”，研究如何提高模型的解释性，理解模型做出预测的依据，有助于改进模型并增强用户信任。
