群折射率$ n_g$与有效折射率$ n_{eff}$的关系详细推导(假设$ \lambda_0$为真空入射光波长)

最新推荐文章于 2025-04-23 21:42:35 发布

元周民

最新推荐文章于 2025-04-23 21:42:35 发布

阅读量3.8k

点赞数 5

分类专栏：计算电磁学文章标签：算法学习

本文链接：https://blog.csdn.net/jack_BOB_LUO/article/details/132299153

版权

计算电磁学专栏收录该内容

16 篇文章

订阅专栏

这个关系应该在环谐振器相关的资料中挺常见的。

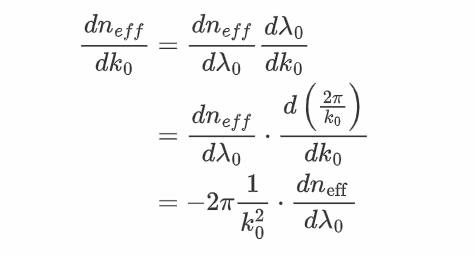

在这里插入图片描述
其中：

注意 $\beta$ 为传播常数。
