01 - 开发板电源模块

电源电路分析

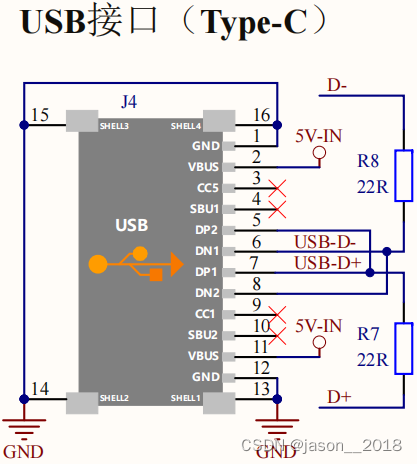

USB接口电路

• USB外壳接地（GND）。
• 引脚VBUS，给电路提供电源。USB的引脚VBUS提供的电流最大为500mA，电压范围是4.4V~5.5V，电路中VBUS的网络标号为5V-IN。

USB专TTL

• 供电部分与USB接口电路相同。

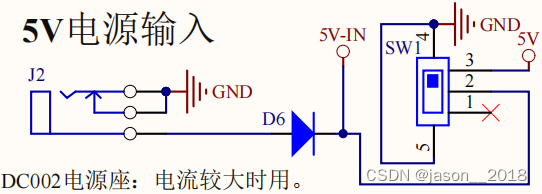

5V电源输出

• 电路负载增加时，需要接入电源适配器供电。
• 5V-IN经过开关SW1，从SW1的引脚3引出网络标号5V。

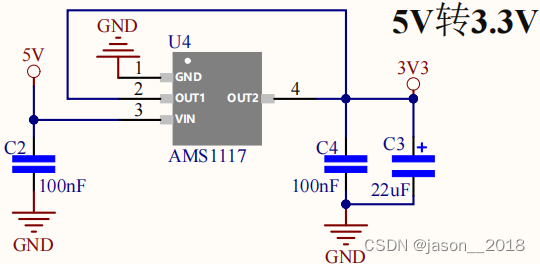

5V转3.3V

• 5V经过AMS1117，引出3.3V电源。

工作电源选择

• 用跳线帽选择5V和3.3V供电。
• 不考虑下载按键S1（断开），三极管Q1工作在饱和状态，VCC与GND之间的电压略小于5V和3.3V。
• D5是电源指示灯。

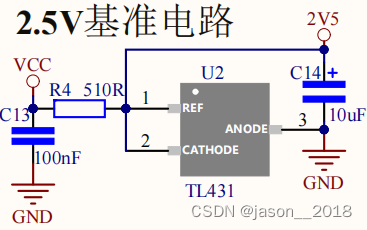

2.5V基准电路

• VCC经过TL431，输出2.5V。

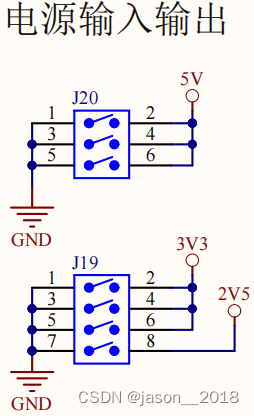

电源输入输出

• 可以不使用USB和电源适配器供电，改为引入外部的5V、3.3V、2.5V电源到J19和J20。
• 也可以从J19和J20输出5V、3.3V和2.5V，供其他模块使用。

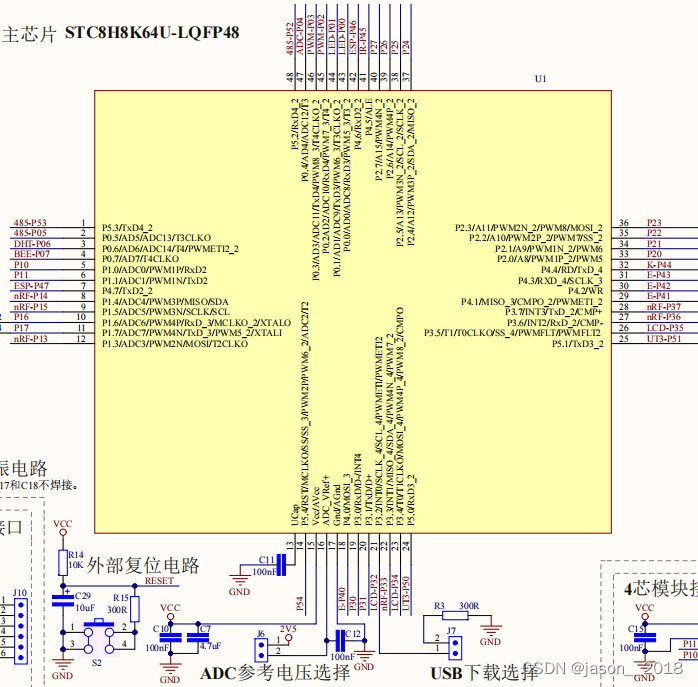

主控芯片电源

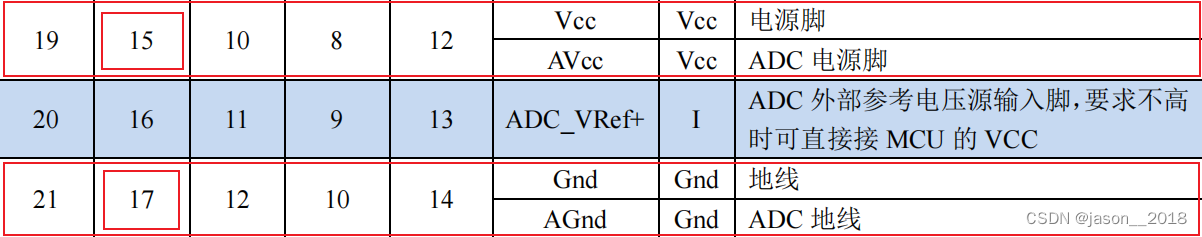

• 根据芯片手册，STC8H8K64U的15引脚为电源脚，17脚为地线。
