电力行业大数据应用（八）配电网拓扑结构精准鉴定

一、问题描述

现有业务系统无法实时自主感知配电网线变关系调整，依靠人工方式维护系统中线变关系效率不高且容易出错，限制了线损管理、故障抢修、停电管理等业务的开展与应用。

二、实现思路

由于负载不同以及在线负荷的不确定性，每条线路具有独特的电压曲线；同一条配电线路变压器之间的电压曲线高度相似。应用此原理可精准识别配电网拓扑结构，实现线变关系校核。

（一）数据获取

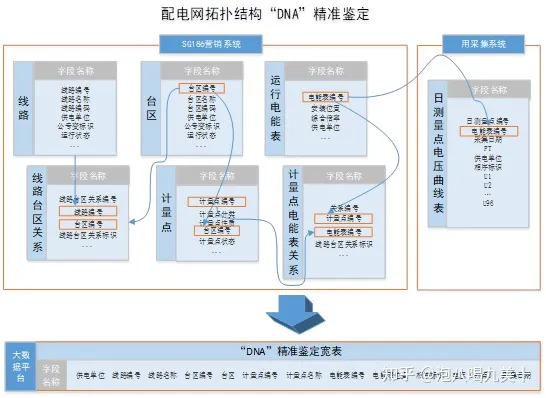

基于营销系统线路、台区、电能表档案信息，用电信息采集系统日测量点电压信息，关联匹配后形成宽表用于校核配网线变关系。数据流转示意图如下。

数据流转示意图

（二）数据预处理

对宽表中的电压数据进行去噪和三相电压归算处理。计算配变电压的相关系数，选择相关系数大于等于0，确定电压数据合理范围为190V到250V，剔除合理范围外的噪声数据；三相不平衡现象会影响计算结果准确性，因此采用配变出口电压归算方法将三相电压归算为单相电压。

（三）线变关系校核

按供电单位和线路计算同一线路下任意两个配变之间的相关系数，得到皮尔逊系数矩阵。若皮尔逊系数较大，则说明两个配变均属于该线路；若皮尔逊系数较小，则说明可能存在线变关系错误台区。不同线路下的配变间相关系数具有独特性，采用统一的皮尔逊系数阈值容易错误判断线变关系，因此基于多重高斯分布计算自适应的皮尔逊系数阈值。同时使用皮尔逊系数作为距离度量，应用凝聚层次聚类组平均法对同一线路下的配变进行聚类，识别线变关系错误台区。

三、主要成果

基于海量表计运行数据，解决传统人工现场核对拓扑结构耗时、耗力问题，实现静态台账与动态运行数据的联动，提升线上、线下数据一致性。20XX年6月30日推出异动配变（公变）2635台、涉及线路1169条，识别准确率95%以上。
