学术干货(二)：2025最新Origin超详细保姆级教程，绘制各种SCI高清图片

如果你正为论文里的丑图被导师痛批而头秃，Origin就是来拯救你的「科研美图秀秀」！简单来说，它是个专为科研人设计的绘图软件,我们看到论文里面各种漂亮的折线图，柱状图，散点图，损失函数对比图等，其实都是利用Origin来绘制的。当然Origin的学习成本还是比较高的，功能很强大也很复杂，下面让我带大家一块进行Origin的上手实操学习吧！(ps: 学术干货系列包含EndNote, Origin, MathType,PPT绘图等科研经验分享，欢迎关注查看更多!)

一、安装必备套装

Origin下载方式已在文末提供，还包括一些Origin的实战实例绘图数据等，Origin安装的操作过程不在赘述， 网上有很多相关教程。本文重点在教大家如何使用Origin。

二、 科研绘图硬性要求（SCI期刊）

❗ 必须死守的3条规范：

1. 分辨率： ≥300 DPI（折线图/柱状图）或600 DPI（显微图像）
2. 字体： Arial/Times New Roman，字号≥8pt，文字全都加粗（保证印刷后清晰）
3. 边界控制： 四周留白≤2cm（防止排版被裁剪），导出为紧凑型图片。

三、基础绘图四步法（以折线图为例）

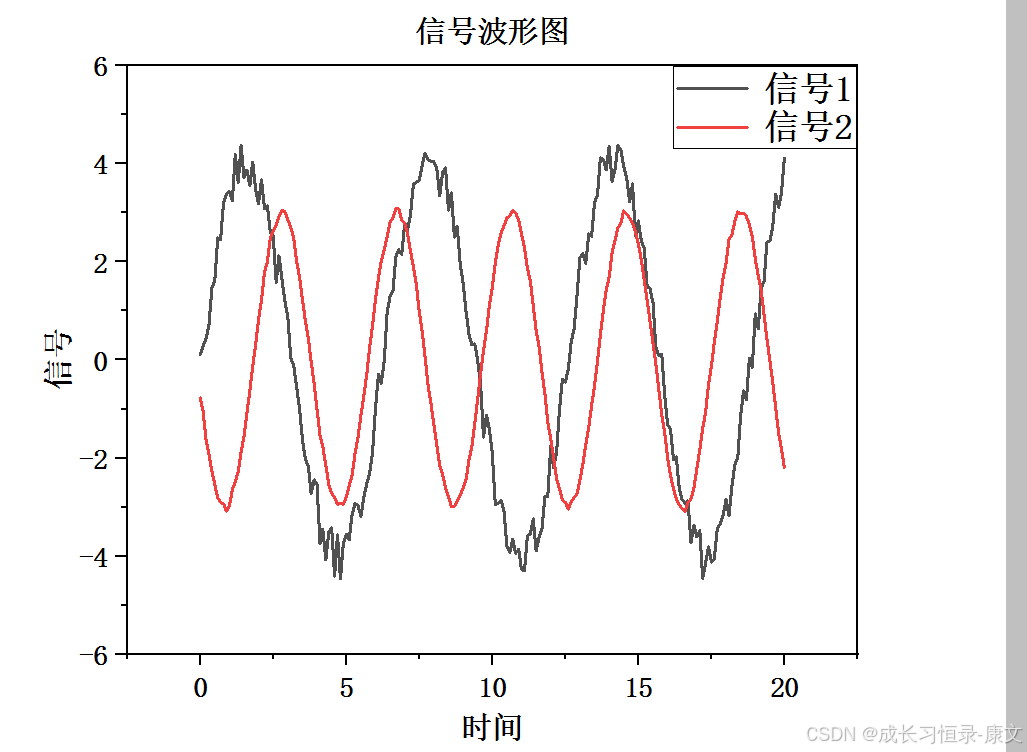

为了让大家能够自己实操一遍，我以绘制一个信号的波形图作为示例带大家演示一遍吧！绘图数据一并在文末下载福利里面。

Step 1: 数据导入

• 新建工程，点击文件->新建->新建项目即可。

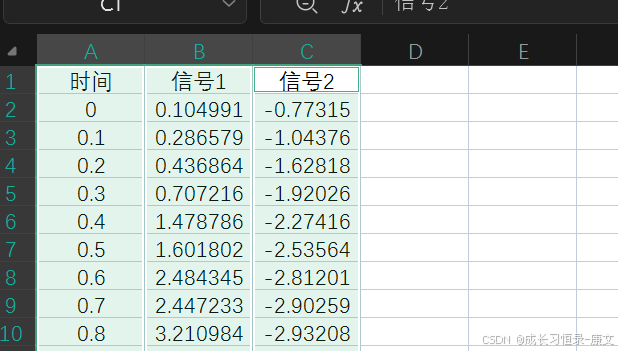

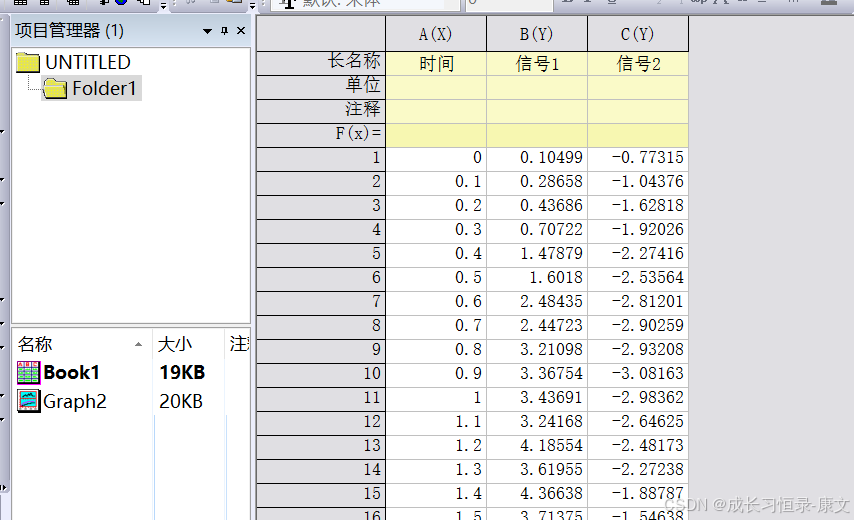

• 直接复制Excel三列数据→在Origin中Ctrl+V粘贴
• 第一列X轴（分组），后续列Y轴（实验数据）

Step 2: 一键成图

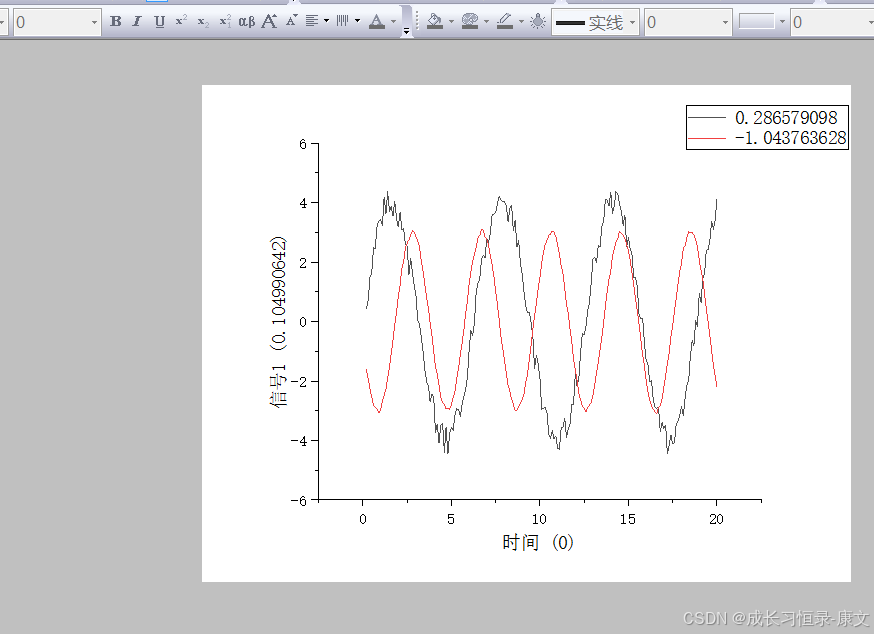

选中三列数据->右键点击绘图->折线图，即可一键成图，当然也可以绘制各种散点图，柱状图等，一样的。

直接绘制出来的图非常细小，不清晰，是不符合SCI图片规范的，因此下一步我们需要进行图片样式调整。

Step 3: 图片样式调整

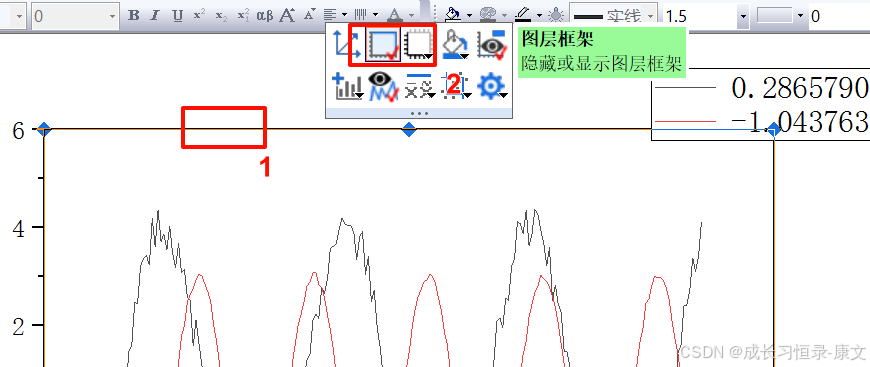

1. 设置基本图层样式： 我们修改设置成方框型的基本图层样式。点击位置1，在选择位置2即可。

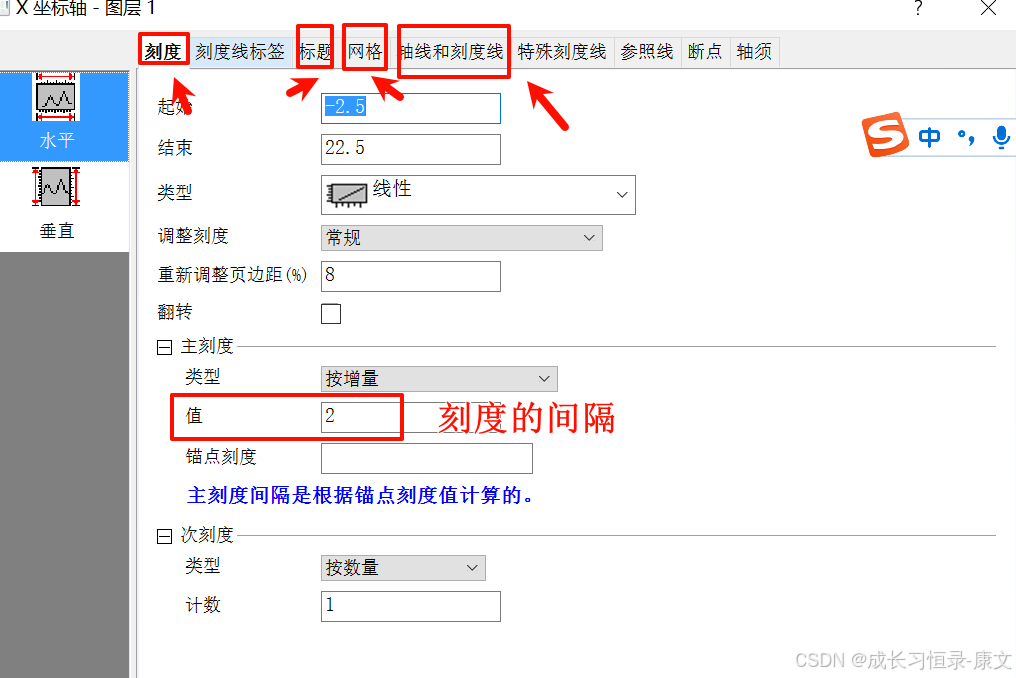

2. 设置坐标轴格式

• 刻度：我们可以设置垂直刻度和水平刻度的间隔，区间范围等。
• 网格，轴线和刻度线：顾名思义，设置网络线和轴线，刻度线等。一般保持默认即可。

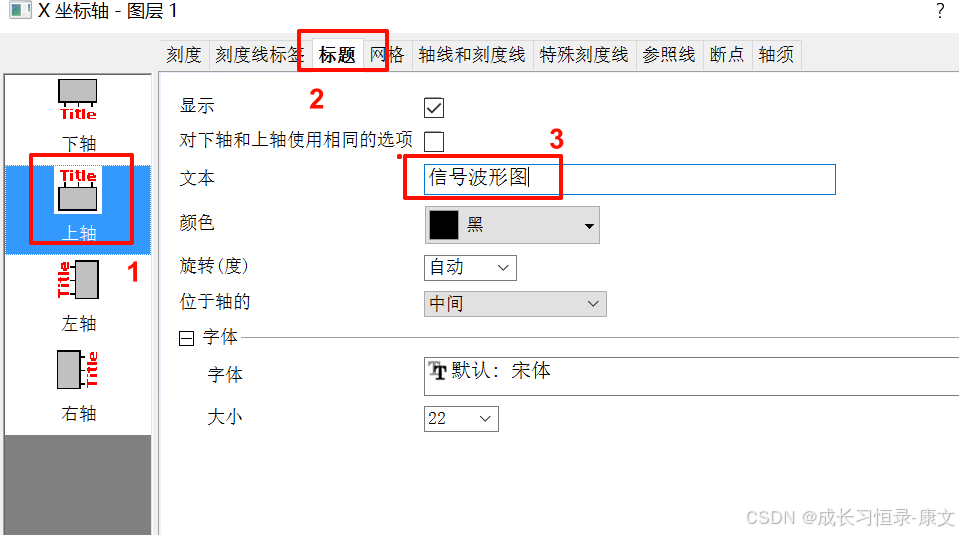

3. 设置标题：我们按照步骤1,2,3分别进行即可，然后修改标题为波形图。

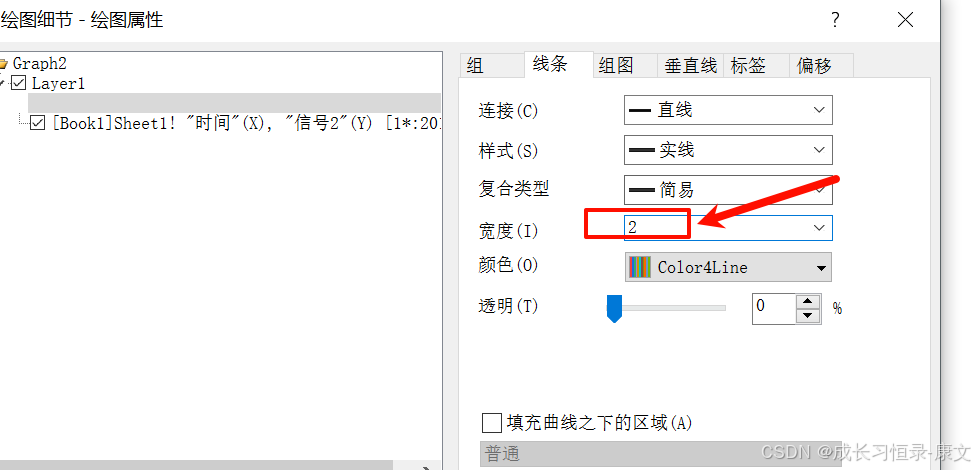

4. 设置线条格式: 宽度一般设置为2即可。

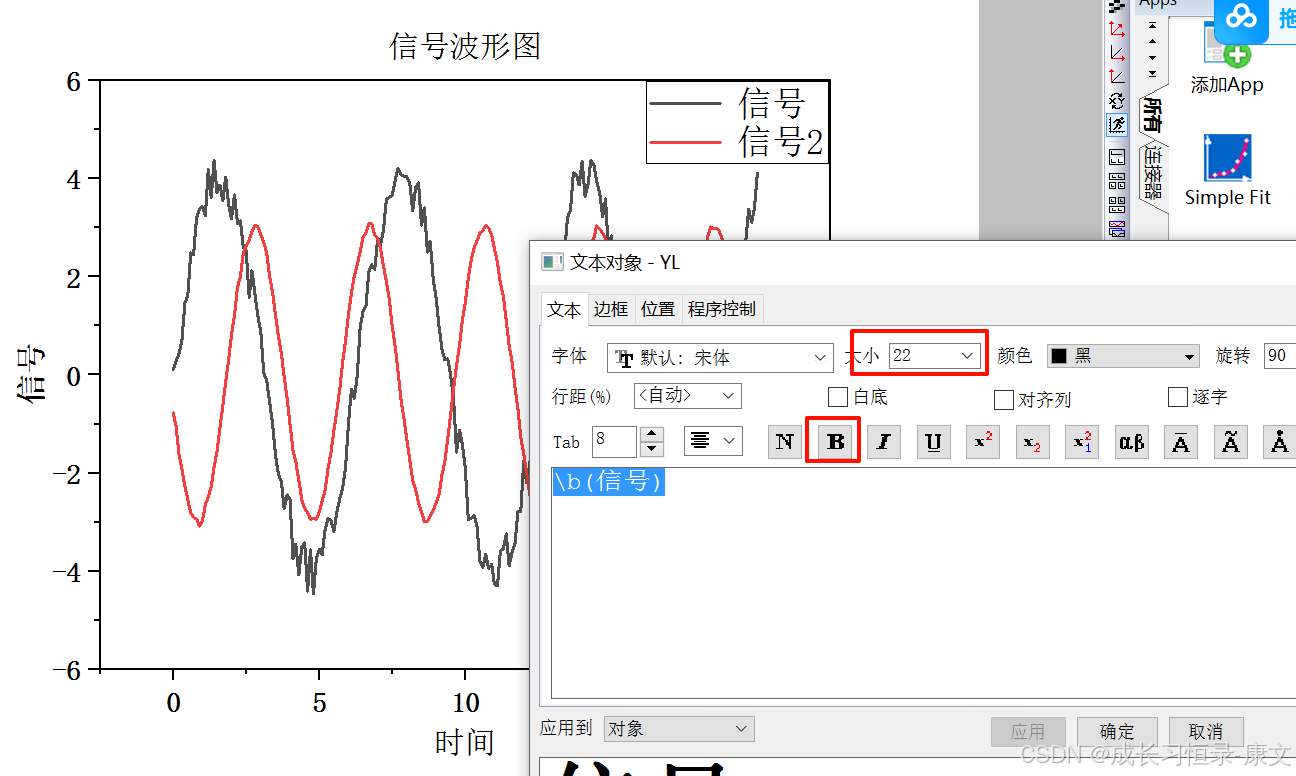

5.字体大小调整，加粗。

• 刻度线字体大小设置20号，加粗显示。（右键属性设置）
• 标题字体以及X,Y轴文字设置大小22-24号，加粗显示。
• 其他所有字体都是加粗显示。

Step 4: 导出高清图片

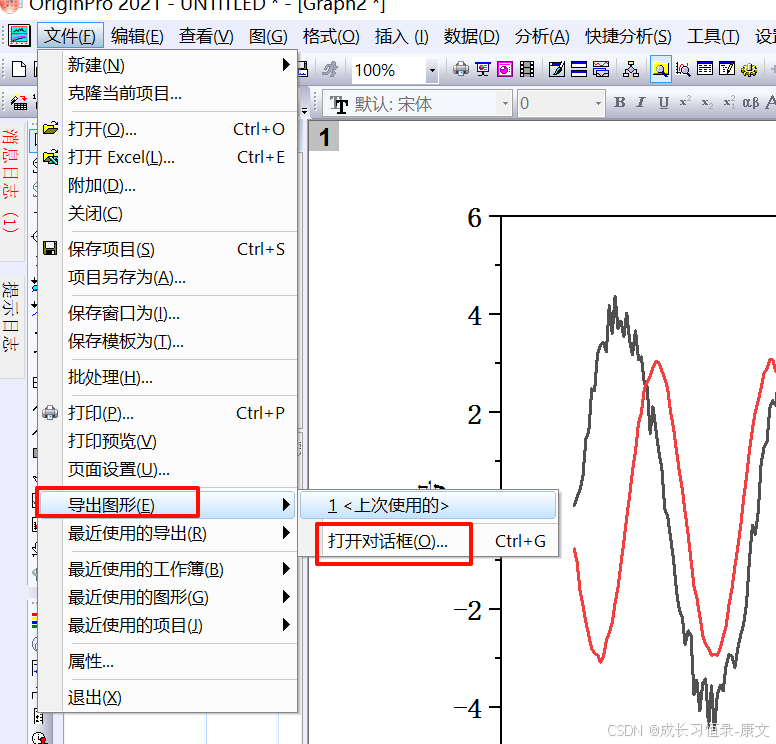

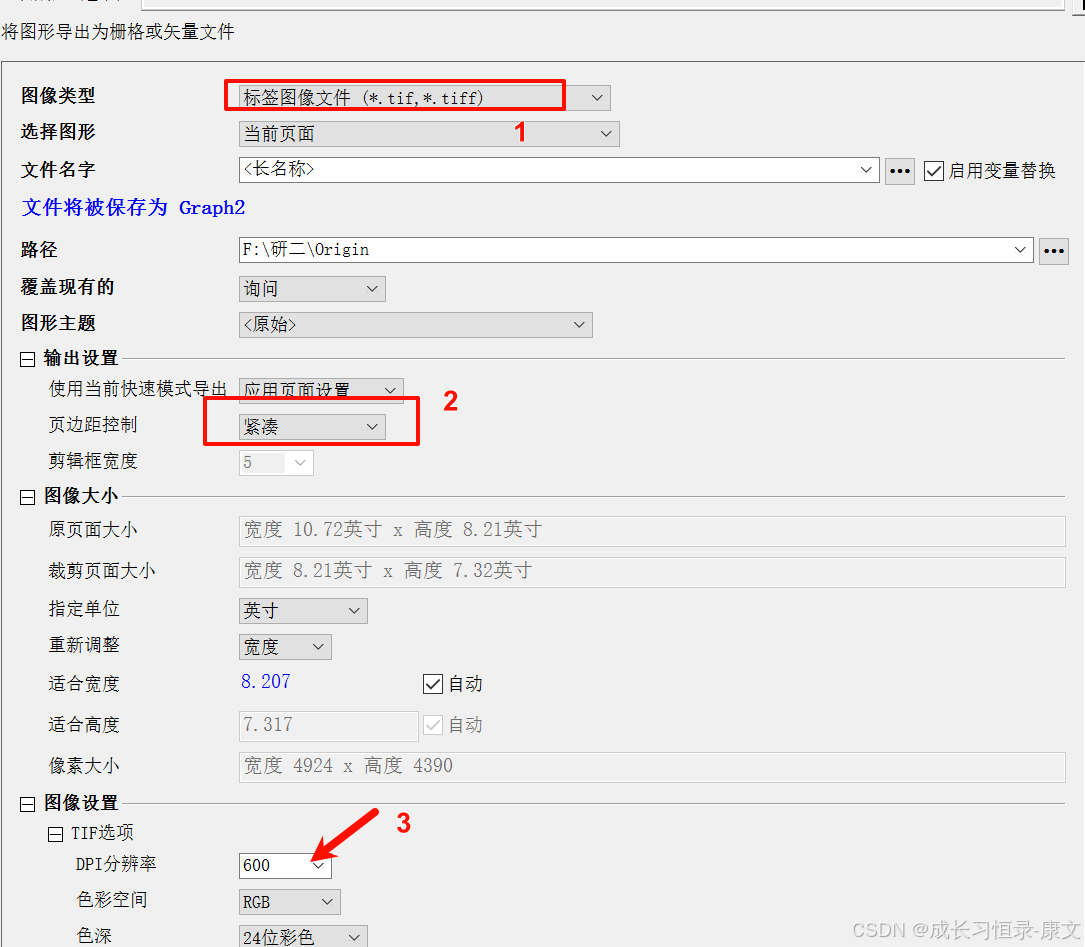

• 选择文件->导出图像->打开对话框。
• 分别修改图形类型为TIF格式(一般SCI要求TIF图像），页边距为紧凑（消除边框），DPI分辨率300或600.(最低要求是300DPI)

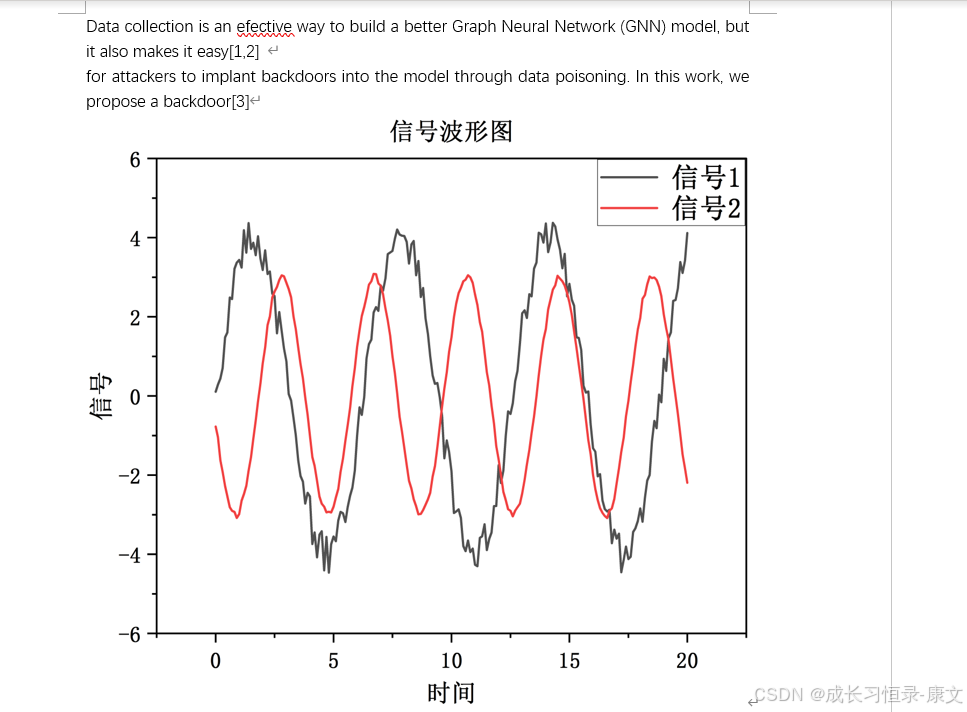

导出后我们就可以得到一个非常高清的，符合SCI投稿要求的高清图片啦，即便把图片缩小，图片文字依然可以保持清晰可见。

★ 文末福利赠送

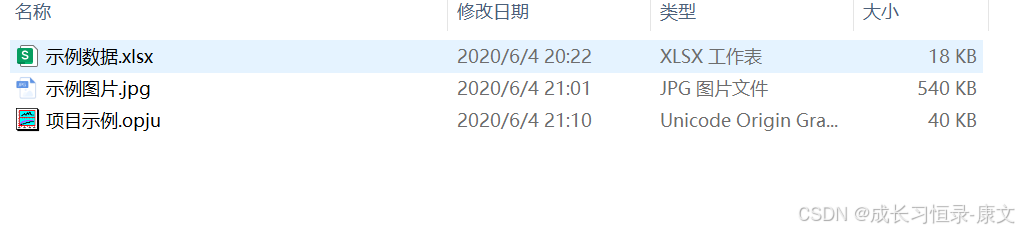

点击下面链接跳转到我的公众号文章，公众号内回复回复origin关键字领取Origin安装包文件以及Origin实战示例绘图数据等。
