硬件平台： STM32F103C8T6

软件平台：keil MDK

#define LEARN_KEY   GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_3)    //学习按键
#define SEND_KEY    GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_4)	//发送按键
#define MODE_KEY    GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_5)    //模式按键
#define RFin   			GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1)    //高频433接收

串口协议：

#define  DEBUG_USART_BAUDRATE    9600

#define ONOFF_SCAN  Set_Buff[0]   //ON/OFF,Scan模式
#define PATTREN_BIT Set_Buff[1]   //Pattren 32/16bit模式  0 16bit 1 32bit
#define PATTERN1    Set_Buff[2]   //pattern的值 R6
#define PATTERN2    Set_Buff[3]   //pattern的值 R5
#define LFBIT_NxRC  Set_Buff[4]		//编码速率
#define LFSENDMODE  Set_Buff[5]   //LF发送模式 0 载波+正文  1 载波+前导+模式+正文
#define LF_ENABLE   Set_Buff[6]   //使能低频发送    1发送  非1停止
#define LFWOKEMODE  Set_Buff[7]   //LF发射方式      0手动   1自动
#define SEND_RSSI   Set_Buff[8]   //LF发射功率强度   取值0 - 7
#define INTERVAL1   Set_Buff[9]   //发送周期
#define INTERVAL2   Set_Buff[10]  //发送周期(INTERVAL1 * 256 + INTERVAL2)/10  ms
#define DELAY1      Set_Buff[11]  //配置完成延时启动时间
#define DELAY2      Set_Buff[12]  //配置完成延时启动时间  DELAY1 * 256 + DELAY2 ms
#define DEVICE_ID1  Set_Buff[13]	//设备¸ID1
#define DEVICE_ID2  Set_Buff[14]  //设备¸ID2
#define ACTIVE_NUM  Set_Buff[15]  //激活ID的字节数 (DATA/正文)
#define ACTIVE_ID1  Set_Buff[16]  //激活ID1
#define ACTIVE_ID2  Set_Buff[17]  //激活ID2
#define ACTIVE_ID3  Set_Buff[18]  //激活ID3
#define ACTIVE_ID4  Set_Buff[19]  //激活ID4
#define ACTIVE_ID5  Set_Buff[20]  //激活ID5
#define ACTIVE_ID6  Set_Buff[21]  //激活ID6
#define ACTIVE_ID7  Set_Buff[22]  //激活ID7
#define ACTIVE_ID8  Set_Buff[23]  //激活ID8
#define ACTIVE_ID9  Set_Buff[24]  //激活ID9

心跳包： CC 00 01 01 C3 3A 01 01 4F 4B 05 89 EE

Heartbeat_Buff[0] = 0xCC;               //心跳数据
Heartbeat_Buff[1] = DEVICE_ID1;
Heartbeat_Buff[2] = DEVICE_ID2;
Heartbeat_Buff[3] = LF_ENABLE;
Heartbeat_Buff[4] = PATTERN1;
Heartbeat_Buff[5] = PATTERN2;
Heartbeat_Buff[6] = ACTIVE_NUM;
Heartbeat_Buff[7]  = ACTIVE_ID1;
Heartbeat_Buff[8]  = ACTIVE_ID2;
Heartbeat_Buff[9]  = ACTIVE_ID3;
Heartbeat_Buff[10] = ACTIVE_ID4;
Heartbeat_Buff[11] = ACTIVE_ID5;
Heartbeat_Buff[12] = ACTIVE_ID6;
Heartbeat_Buff[13] = ACTIVE_ID7;
Heartbeat_Buff[14] = ACTIVE_ID8;
Heartbeat_Buff[15] = ACTIVE_ID9;
Heartbeat_Buff[7 + ACTIVE_NUM] = 0x4F;
Heartbeat_Buff[8 + ACTIVE_NUM] = 0x4B;
crc = GetCRC16(Heartbeat_Buff, ACTIVE_NUM + 9);  //计算CRC数据值
Heartbeat_Buff[9 + ACTIVE_NUM] = crc & 0xFF;
Heartbeat_Buff[10  + ACTIVE_NUM] = crc >> 8;
Heartbeat_Buff[11 + ACTIVE_NUM] = 0xEE;

心跳包： CC 00 01 01 C3 3A 01 01 4F 4B 05 89 EE

0xCC：心跳数据

设备ID1
DEVICE_ID1

设备ID2
DEVICE_ID2

使能低频发送
1：发送
非 1：停止
LF_ENABLE

Pattren的值 R6

Pattren的值 R5

激活的ID字节数
ACTIVE_NUM

激活ID1
ACTIVE_ID1

0x4F

0x4B

CRC低8位

CRC高8位

0xEE

Heartbeat_Buff[0]

Heartbeat_Buff[1]

Heartbeat_Buff[2]

Heartbeat_Buff[3]

Heartbeat_Buff[4]

Heartbeat_Buff[5]

Heartbeat_Buff[6]

Heartbeat_Buff[7]

Heartbeat_Buff[16]

Heartbeat_Buff[17]

Heartbeat_Buff[18]

Heartbeat_Buff[19]

Heartbeat_Buff[20]

设置成功数据帧： 13字节

Uart1Write(buf, ACTIVE_NUM + 12);

CC 00 01 01 C3 3A 01 01 4F 4B 05 89 EE

T读取帧：

DD 00 01 3A 20 EE

R读取帧，回复设置成功数据帧：

AA 00 01 C3 3A 0C 01 01 01 07 02 00 05 00 00 01 01 01 FD 87 EE

执行：

AA 00 01 C3 3A 0C 01 01 01 07 02 00 05 00 00 01 01 01 FD 87 EE

0xAA: 设置帧
0xDD: 读取帧
0xCC：心跳数据

ON/OFF,Scan模式

Pattren 32/16bit模式
0-16bit 1-32bit

Pattren的值 R6

Pattren的值 R5

编码速率

LF发送模式
0-载波+正文
1-载波+前导+模式+正文

使能低频发送
1：发送
非 1：停止

LF发射方式
0：手动
1：自动

LF发射功率强度
取值0-7

发送周期

发送周期
(INTERVAL1 * 256 + INTERVAL2)/10 ms

配置完成延时启动

设备ID1

设备ID2

激活的ID字节数

激活ID1

CRC_H

CRC_L

0xEE

ONOFF_SCAN

PATTREN_BIT

PATTERN1

PATTERN2

LFBIT_NxRC

LFSENDMODE

LF_ENABLE

LFWOKEMODE

SEND_RSSI

INTERVAL1

INTERVAL2

DELAY1

DELAY2

DEVICE_ID1

DEVICE_ID2

ACTIVE_NUM

ACTIVE_ID1

高频数据：DD 04 DF F3 70 01 B1 CC EE

LF_Mode = 0; //自动模式

if(LF_Mode) Mode_LED_ON; //手动模式，LED亮
else Mode_LED_OFF; //自动模式，LED灭

低频125K 接收数据：

1F 1B 1F

LF_ENABLE，ACTIVE_NUM 及SEND_RSSI 在 AT24C02中定死，为初次设定固定值。

if((LF_ENABLE <= 1)&&(ACTIVE_NUM <= 9)&&(SEND_RSSI <= 7))

如果符合上述调节，判定为数据合格。

判定合格后，设置数据合格标志位：Set_flag =1.

若数据不合格，设置数据合格标志位：Set_flag =0.

Delay_Tim，

void Uart1RxMonitor(uint8_t ms) //串口接收监控函数，在定时器中，每1ms进入一次。

cmdArrived = 1; //串口一帧数据接收完毕后标志位

在cmdArrived = 1 后会将 Delay_Tim赋值，让125K低频发送延时 Delay_Tim。 Delay_Tim = 0初值为0.

Delay_Tim = (DELAY1 >> 4)* 1000 + (DELAY1 & 0x0F) * 100 + (DELAY2 >> 4) * 10 + (DELAY2 & 0x0F); //低频延迟发送时间

DELAY1=05；

DELAY2=00；

DELAY1，DELAY2，在初始配置中配置好，保存于AT24C02中，属于固定值。

LF_Send_flag ：手动发送标志位。

if((LF_Mode)||(LFWOKEMODE == 0)) LF_Send_flag = 1; //LF_Send_flag仅在此处置1，默认值为0.

LF_Mode = 0; / / LF发射模式 0：自动 1：手动

LFWOKEMODE / / LF发射方式 0：手动 1：自动

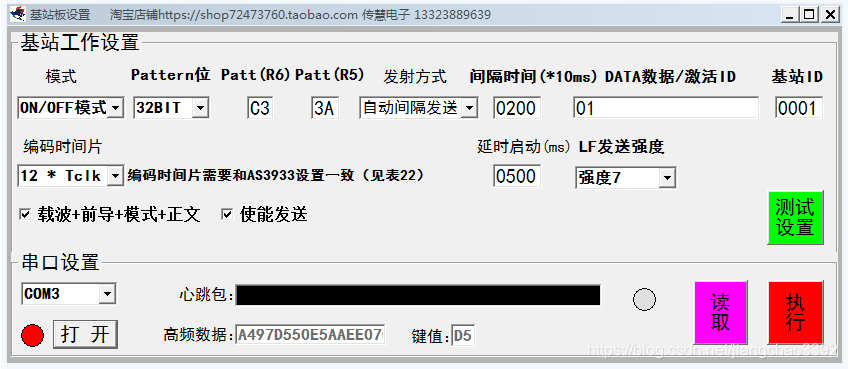

上位机软件配置：

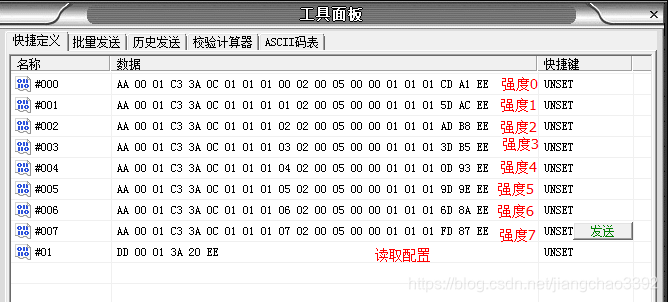

点击执行发送：上位机软件----> MCU （配置参数）

发送：AA 00 01 C3 3A 0C 01 01 01 07 02 00 05 00 00 01 01 01 FD 87 EE

（上述数据为截图所示配置数据，默认配置），MCU接收到后配置上述参数，然后参数保存至FLASH。

点击读取，则读取flash内保存的参数：上位机软件----> MCU （读取MCU配置参数）

发送：DD 00 01 3A 20 EE

MCU会回复数据：AA 00 01 C3 3A 0C 01 01 01 07 02 00 05 00 00 01 01 01 FD 87 EE
