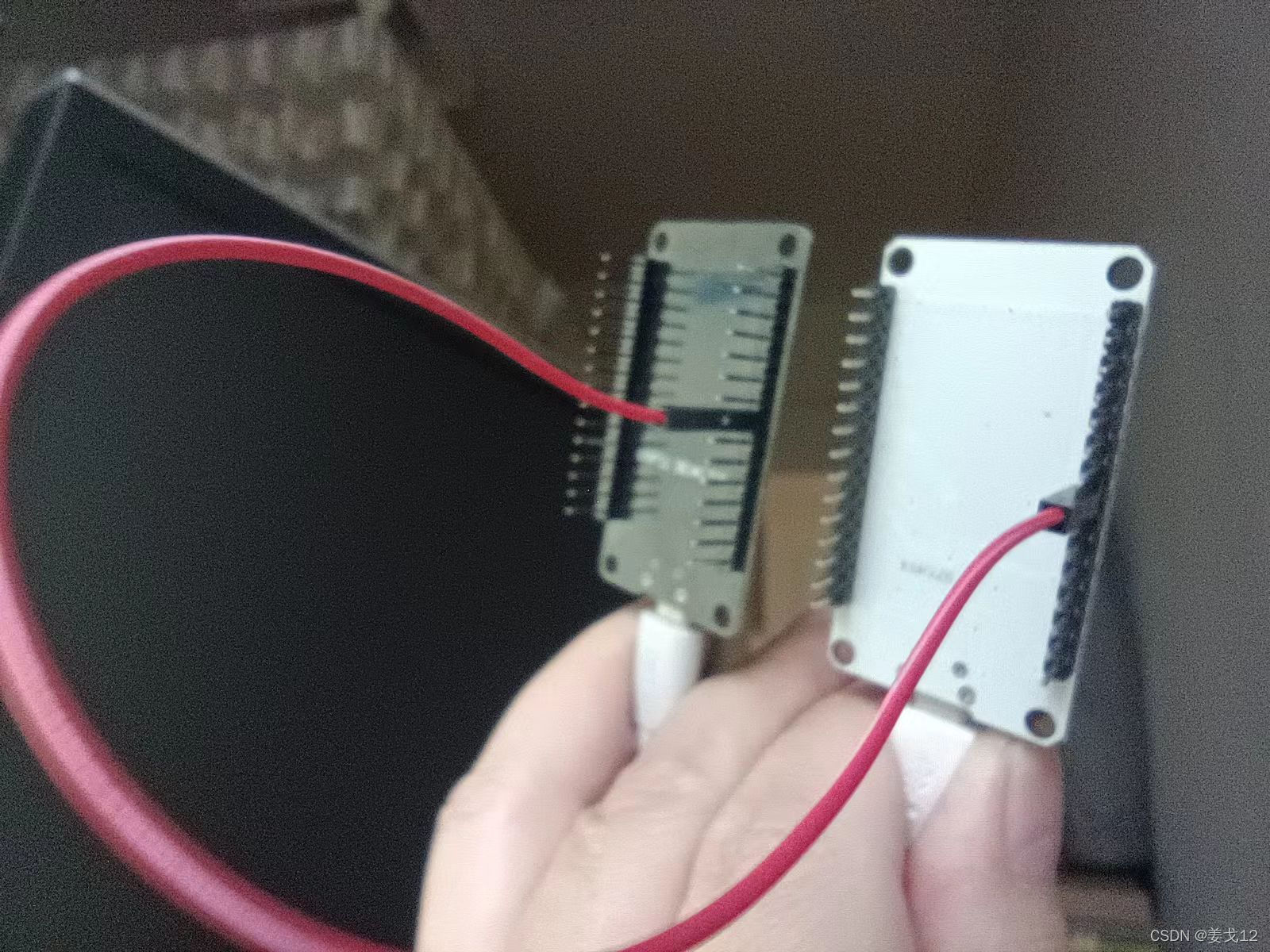

先看看硬件，上图是两个零件。

波形发生器、蓝牙电压表各用一个ESP32（注意不是ESP32-S2-S3-C3，因为 ESP32有两个DAC， ESP8266 和 ESP32-C3 没有。）。

用杜邦线连接各自的 GPIO25。

注意：上传程序时最好一个一个传，同时插上电脑的话注意分清楚串口号。

波形发生器

先对比下别人做的，没有 DAC 那是相当的麻烦，PWM模拟准不准先不说，还需要滤波的：

使用Arduino开发板自制波形发生器 - Arduino专区 - 一板网电子技术论坛 (yiboard.com)https://www.yiboard.com/thread-1028-1-1.html

为什么要做这个波形发生器，因为下面的蓝牙电压表需要一个信号源。小变压器也可以作为信号源。

实测频率上限 “高达300Hz"（程序里注释掉延迟部分），你没看错，不是KHz，不是MHz。

我只需要50Hz，堪堪够用。更高频率需要另外想办法，或是降低输出品质（slice 降低到 60 可以提高到1KHz，锯齿状的正弦波也是正弦波嘛）

虽然简单，还是需要对三角函数和 ADC DAC PWM 都有些了解才行。

这里有几个常识：

1. sin 函数值的范围是 +1 -1 ，但是 ESP32 的 ADC 只能采集 0 - 3.3v ，采集不到负值。

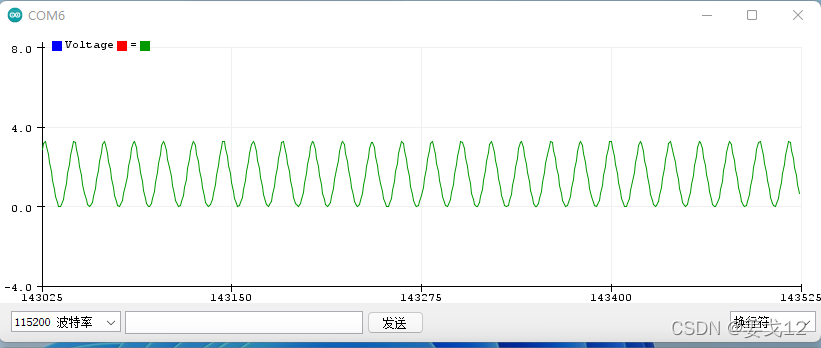

2. 于是给 sin +1，让其值在 0-2 之间，相当于示波器直流偏移，波形往上移动如下图。

3. ESP32 有两个真 8位 DAC ，输出值 0-255 ，所以 Sin（）值乘以125 在范围 0-250 。

超过“削顶失真”，太低则失去细节。

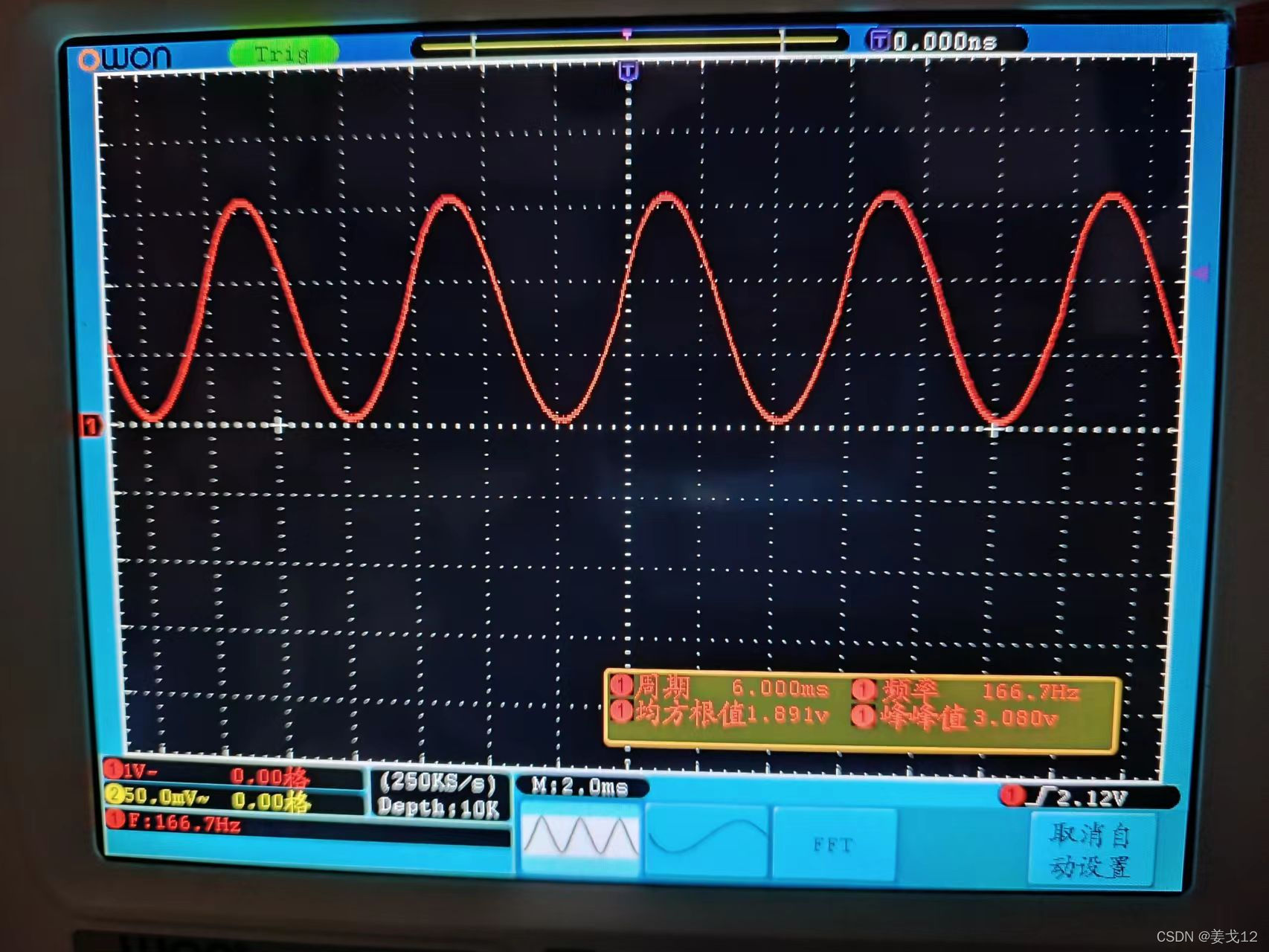

下图是该波形发生器接在真示波器上的照片：

一下程序是正弦波，需要其他的方波、锯齿波、三角波什么的也可以修改公式实现，用数组也行。

float Pi     = 3.1415926;  // 圆周率（Pi）是圆的周长与直径的比值，一般用希腊字母 π 表示
float f      = 0;          // 输出值
int   step   = 0;          // 波形空循环变量
int   slice  = 360;        // 粒度，一个周期分割为360度，减小此值可增加频率，但牺牲平滑度

void setup() {
}

void loop() {
  f = 120*(sin( step * 2 * Pi/slice)+1);  // 角度的大小有两种表示方法,即“角度制”和“弧度制”两种. sin() 默认使用弧度，一个周期为2π 。
  dacWrite(25, f);                           // GPIO25 GPIO26 为内置 DAC ，其他GPIO 为PWM
  step = step + 1 ;                          // 按 360度 循环
  if ( step >= slice) step = 0;              // 按 360度 循环

  delayMicroseconds(35);                     // 微秒延时，越大频率越低 35 为 50Hz
}

蓝牙电压表

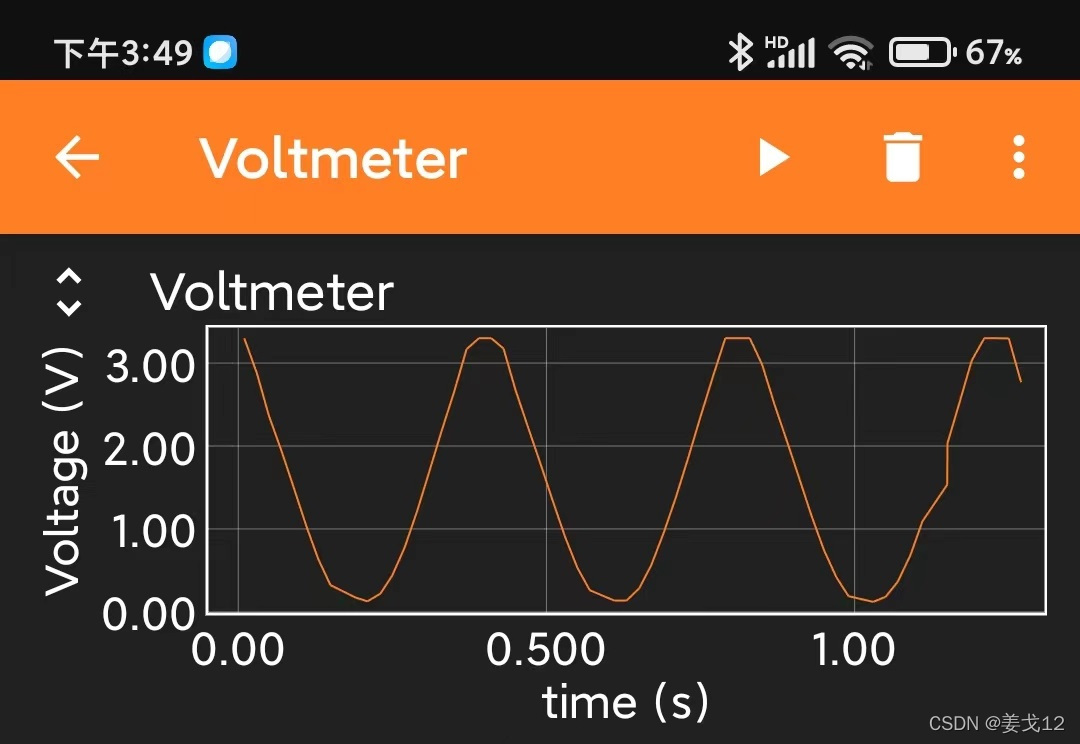

“蓝牙电压表” 来自开源软件 phyphox.org 。

分两部分：

手机APP：国内谷歌商店没戏，网页下载 apk 安装。

太老的手机平板可以安装 app，但提示不支持低功耗蓝牙，所以尽量用新一些的设备，至少 Android 4.3 以上。

Arduino：在线安装 phyphox BLE 库，直接写入库自带的例程即可使用（不用修改），相当方便。

电压表的输入为IO的输入范围0-3.3v ，测量高一些的电压使用对应的分压电路。

如有 1：100 的示波器探头，“蓝牙电压表” 在 电池供电 的情况下（为什么百度），应该可以直接测量交流电（尚未验证），看到50Hz半波。【注意安全，没经验人士须在专业电工指导下测量交流电！】

这个是电压表，不太适合高频率，当示波器用还是需要另外接高速ADC。本次实验50Hz就好。测量些电池充放电曲线还是可以的。

蓝牙示波器暂时没找到开源，网页版示波器也能打

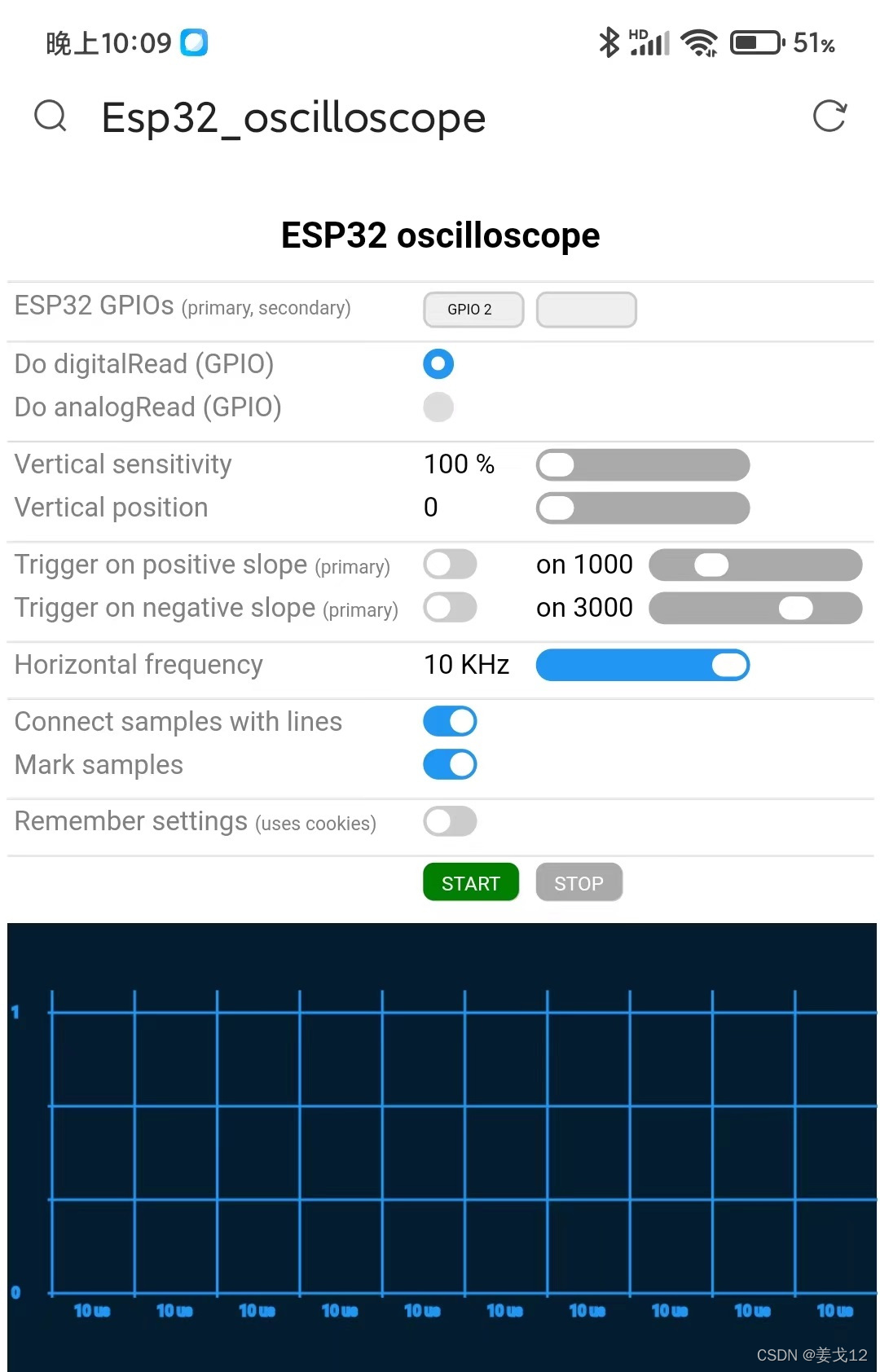

Esp32_oscilloscopehttps://github.com/BojanJurca/Esp32_oscilloscope具体玩法需要仔细看其说明。

简单提示下：

1. 打包下载 github 里这堆文件，解压放在 Esp32_oscilloscope 目录里（注意默认压缩包有后缀 -master，直接拖目录需要修改的）

2. 用 Arduino 打开 Esp32_oscilloscope\Esp32_oscilloscope.ino 。修改 wifi STA 参数后就可以上传，上传时注意开发板参数选FATFS，其他不用修改。

3. 然后串口可以看到 IP，按说明用 FTP 上传几个文件（需要在 Esp32_oscilloscope目录打开CMD），然后可以任意浏览器输入 ip 就可以使用这个示波器了。

4. 该网页对手机优化比较好，电脑上看怪怪的。虽然是英文页面，浏览器不是可以自动翻译嘛。

5. 实测上面的50Hz正弦波可以稳定显示的。看设置有10KHz档，回头找信号源测试吧。

TFT 示波器

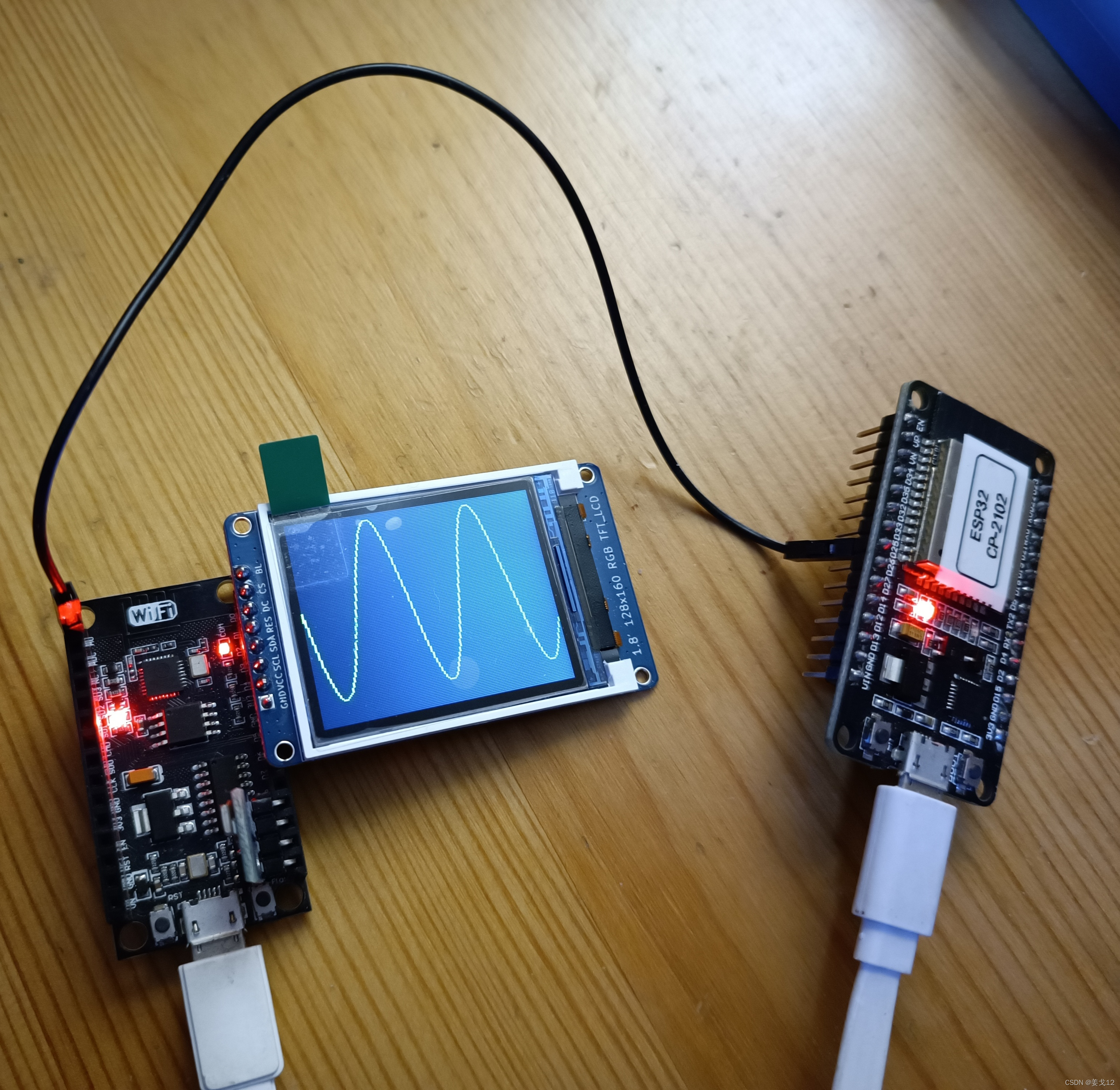

考虑到示波器这样的应用，有块TFT显示波形也是极好的，之前做过OLED的，实在太小，于是在基础平台（左）一条连接线就可以显示本文开始做的 50Hz正弦波（右），因为考虑了触发，还比较稳定。

Arduino + ESP8266 + TFT（1.8‘ ST7735S）基础平台_姜戈12的博客-CSDN博客_esp8266 st7735先放个图： ESP8266 焊排母，方便其他模块直接插。一直以来都在折腾 0.96‘OLED，就是因为I2C接口方便，不过单色屏幕实在太小，还有烧屏等问题不能放心长期使用。选屏是有个限度的，过大的贵，还不如直接用智能手机蓝牙控制UNO算了。选来选去，这个9.9包邮的 1.8’ ST7735S TFT 便来到手里。按上图一插（配合NodeMCU的引脚图就明白了），几行代码，屏幕就能亮起来了。这也就成为以后搭建有显示的基础平台。符合一贯的原则，不打板，不焊接，不接杜邦线，不要面包板，用完即拆好收https://blog.csdn.net/jiangge12/article/details/123725675

#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>

#define TFT_SCLK D4  // Clock out
#define TFT_MOSI D3  // Data out
#define TFT_RST  D2
#define TFT_DC   D1
#define TFT_CS   D0
//______TFT_BL   不接

Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_MOSI, TFT_SCLK, TFT_RST);

void setup(void) {
  tft.initR(INITR_BLACKTAB);
  tft.setRotation(1);
  tft.fillScreen(ST7735_BLACK);
}

int i = 0;
int j = 0;
int t1 = 0;
int t2 = 0;
int n = 2;
int adc[1000];
void loop(void) {

  t1 = analogRead(A0);
  t2 = analogRead(A0);
  while (((t2 > t1) and (t2 > 512)and(t2 < 520)) != 1){t1 = analogRead(A0);t2 = analogRead(A0);}

  for ( i = 0 ; i < 320 ; i++){
    adc[i] = int(analogRead(A0)/9);
    //delayMicroseconds(40);
  }

  for ( i = 1 ; i < 160 ; i++){tft.drawLine(i-1,adc[n*(i-1)],i, adc[n*i], ST7735_GREEN);}

  delay(200);

  for ( i = 1 ; i < 160 ; i++){tft.drawLine(i-1,adc[n*(i-1)],i, adc[n*i], ST7735_BLACK);}

}

代码里三个 for 循环其实功能上可以一个循环就实现，为什么要分开写呢？试试就知道了。

ESP8266只有1个A0，不能够实现双通道，后续改进迁移到ESP32-C3，这里实现基本波形显示就不再更新。
