使用Arduino制作多种波形发生器

最新推荐文章于 2024-12-13 08:51:46 发布

weixin_37576915

最新推荐文章于 2024-12-13 08:51:46 发布

阅读量1.2w

点赞数 14

本文链接：https://blog.csdn.net/weixin_37576915/article/details/104609331

版权

利用Arduino nano，通过构建R2R电阻网络实现DA转换，配合100k可变电阻和按钮，成功制作出一款简易波形发生器。项目材料包括Arduino nano、20k电阻、10k电阻、100k可变电阻和按钮等，能够输出多种波形。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

    使用Arduino nano来生成常用的几种波形（正弦波，三角波，锯齿波，方波）

由于Arduino nano没有好用的DA转换，可通过R2R网络来生成一个简易的DA转换单元，来输出对应的电压值。
所需材料： Arduino nano 一个
20k电阻8个
10k电阻9个
100k可变电阻1个
按钮1个
杜邦线若干

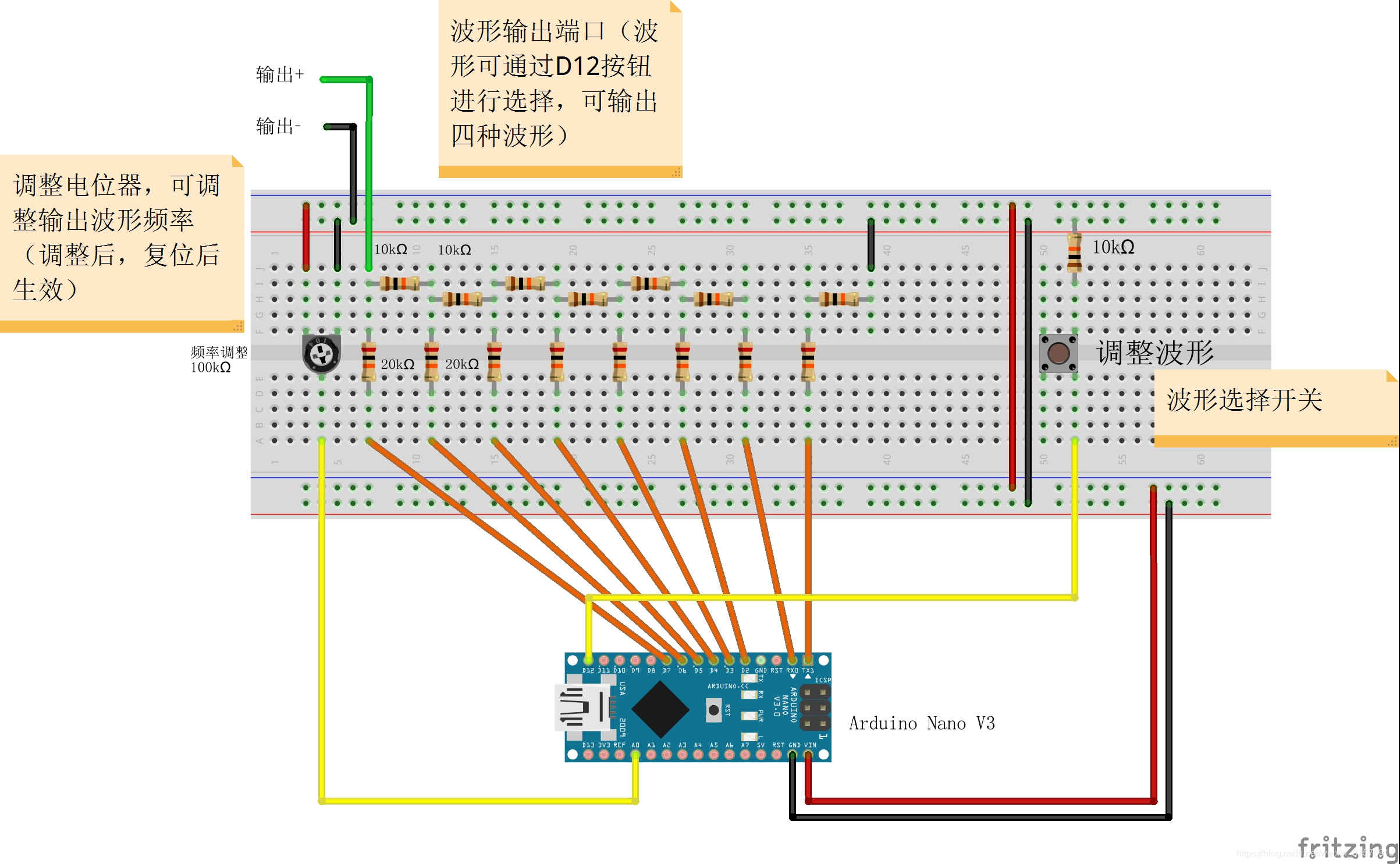

arduino信号发生器连接示意图

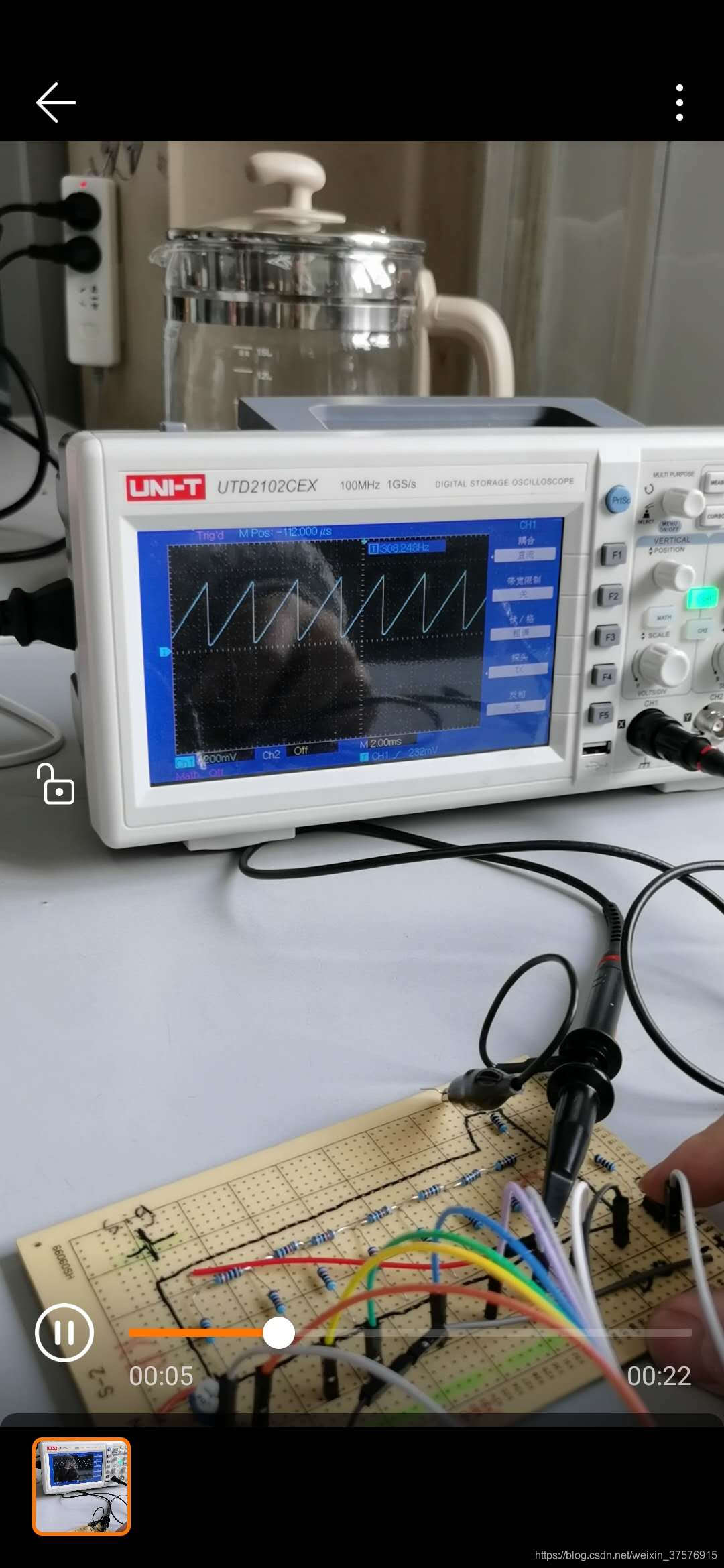

输出波形如下：
三角波
锯齿波

正玄波
程序代码如下：

在这里插入代码片
``//定义8位R2R DA输出的对应值
int wavedigital[255];
//定义图形周期
int cycle;
//波形模式切换按键
const int button = 12;
//波形常数
volatile int wave = 0;
void setup()
{

     Serial.begin(9600);

    //设置中断程序
    //attachInterrupt(button, waveSelect, RISING);

     //输出端口 0-7
     pinMode(0, OUTPUT);
     pinMode(1, OUTPUT);
     pinMode(2, OUTPUT);
     pinMode(3, OUTPUT);
     pi
