Altium Designer16.0中查找元器件的三种方法

Altium Designer16.0中查找元器件的三种方法

方法一：在已知库中查找

1. 1

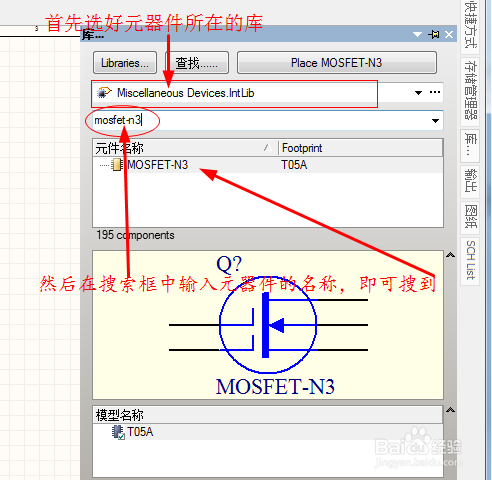

   这个方法仅适用于已知元器件所在的库的情况。如果已知某个元器件在某个库中，那么只需在那个库中进行查找即可。下面以查找【MiscellaneousDevices】库中的【MOSFET-N3】为例进行演示，如图：



   END

方法二：在已安装的库中查找

1. 1

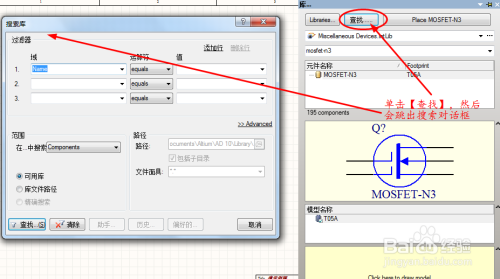

   当不知道所需元器件在具体哪个库中的时候，可以采用这种方法。首先，单击【查找】按钮，系统会自动弹出【搜索】对话框，如图：



2. 2

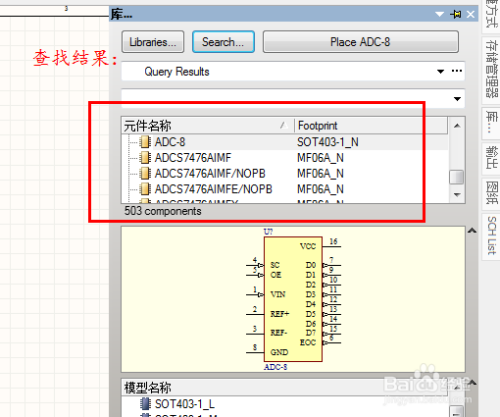

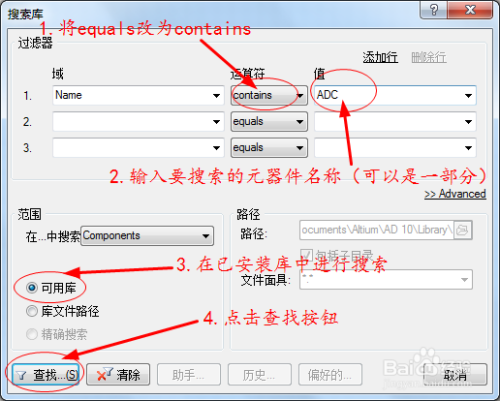

   这里我们以搜索ADC为例进行演示，在对话框中进行相应设置，具体情况如图：





   END

方法三：在库文件路径中进行查找

1. 1

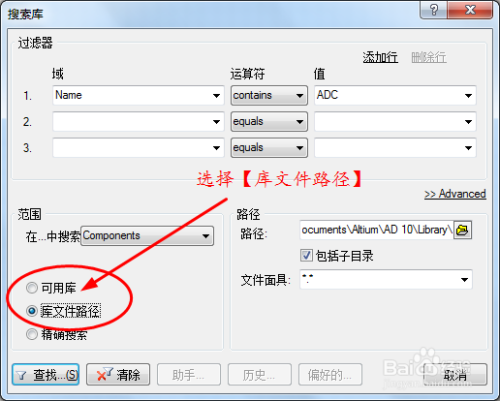

   当不知道所需元器件在具体哪个库中的时候，且在已安装库中搜索不到时，可以采用这种方法。在方法二的基础上，只需将【可用库】改选为【库文件路径】，然后查找即可。具体情况如图：
