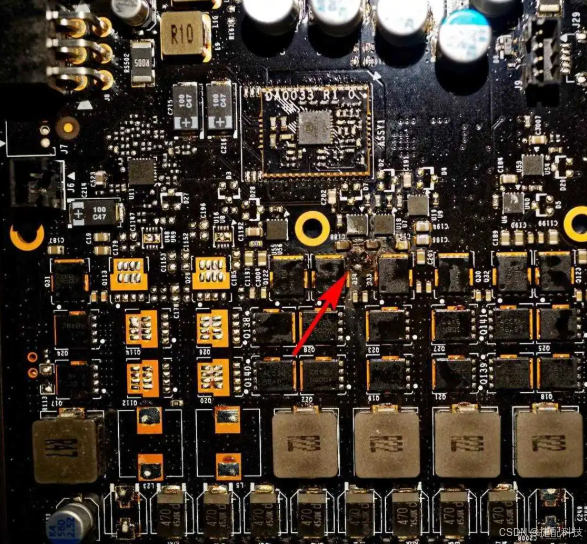

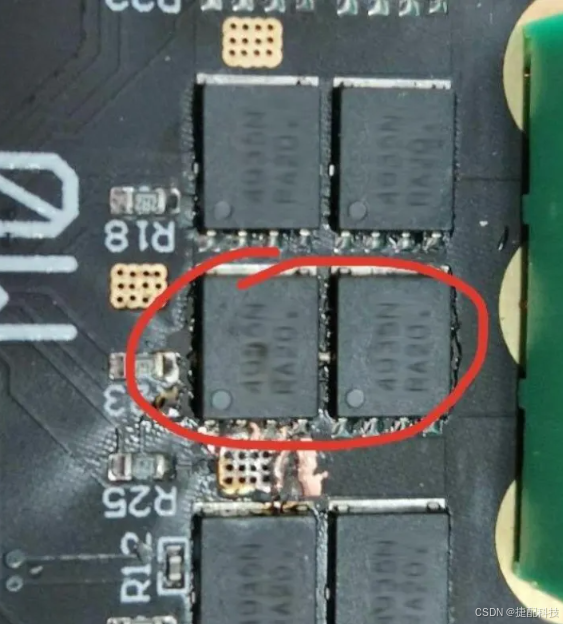

MOS 管烧毁原因全解析：从原理到应用的深度洞察

在电子电路领域，MOS 管的稳定性至关重要，其烧毁问题一直是工程师们关注的焦点。了解 MOS 管烧毁的原因，对于保障电路正常运行、提高电子产品可靠性意义重大。下面，我们详细剖析导致 MOS 管烧毁的常见因素。

常见故障类型

MOS 管可能遭遇与其他功率器件类似的故障，如过电压致使半导体雪崩击穿、过电流引发键合线或衬底熔化、过热导致半导体材料分解。此外，还有一些特定故障。

导致 MOS 管失效的具体原因

过电压与过电流

MOS 管对过压耐受能力极低，超出额定电压几纳秒就可能损坏。设计电路时，需保守考虑额定电压，抑制电压尖峰。高平均电流会因导通电阻产生大量热耗散，电流过高且散热不良时，MOS 管易因温升过高受损，可通过并联 MOS 管分担高负载电流。

瞬态电流过载

短时间大电流过载会逐渐损坏 MOS 管，且故障前温度变化不明显。

击穿与续流问题

两个相对 MOS 管控制信号重叠会导致同时导通，使电源短路。设置死区时间可降低击穿风险。切换电感负载电流时会产生反电动势，需续流路径，MOS 管体二极管可作续流二极管，但因其反向恢复时间长，可能引发 “短路”。可在 MOS 管周围添加肖特基二极管和快速恢复二极管解决。

栅极驱动问题

栅极驱动电压过高会击穿栅极氧化物绝缘层，超过 +/- 15 V 可能损坏栅极绝缘。栅极驱动不足会使 MOS 管未完全开启，传导时电阻高、功耗大，10 - 15 伏栅极电压可确保多数 MOS 管完全开启。

开关转换与杂散振荡

MOS 管开关过渡期间能耗大，应加快状态切换速度。其输入阻抗高，周围杂散电感和电容会使其高频振荡，导致高耗散，可通过减少杂散参数和使用低阻抗栅极驱动电路解决。

“米勒” 效应

高压快速开关时，MOS 管的 “米勒电容” 会引发问题，漏极电压上升通过米勒电容耦合到栅极，可能导致 MOS 管误开启。使用低阻抗栅极驱动器并钳位栅极电压可降低影响。

对控制器的干扰

射频信号可能通过电容耦合干扰控制电路，使控制器异常，导致 MOS 管错误开启，控制电子设备需有效射频屏蔽并分离电源和控制电路。大电流切换会在电源轨产生干扰，采用去耦、中性点接地和变压器耦合等技术可减少传导干扰。

静电损坏与高驻波比

安装 MOS 管时要采取防静电措施，防止栅氧化层受损。在脉冲系统中，负载阻抗不匹配会导致功率反射，引发设备功耗异常和传输线驻波等问题。

以上对 MOS 管烧毁原因的分析，整合了众多经验，希望能为电子电路设计和维护提供有益参考，助力工程师们有效避免 MOS 管烧毁问题，保障电路稳定运行 。
