实验四 数据选择器及其应用

• 实验目的

1. 熟悉集成选择器74LS153的功能。
2. 掌握集成选择器74LS153的应用，会使用其实现组合逻辑电路。

• 实验环境设备及器件

1. 双踪示波器、万用表或者逻辑笔
2. 现代电子技术实验台、Multisim
3. 器件:74LS153（双四选一选择器）

• 实验内容及步骤

1. 选择器功能测试

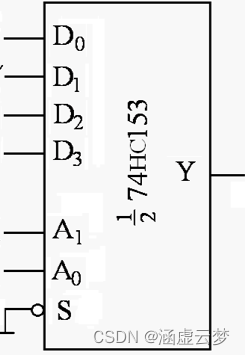

将74LS153 选择器按图1 接线，按表1输入电平分别置位，填写74LS153 功能表。

图1

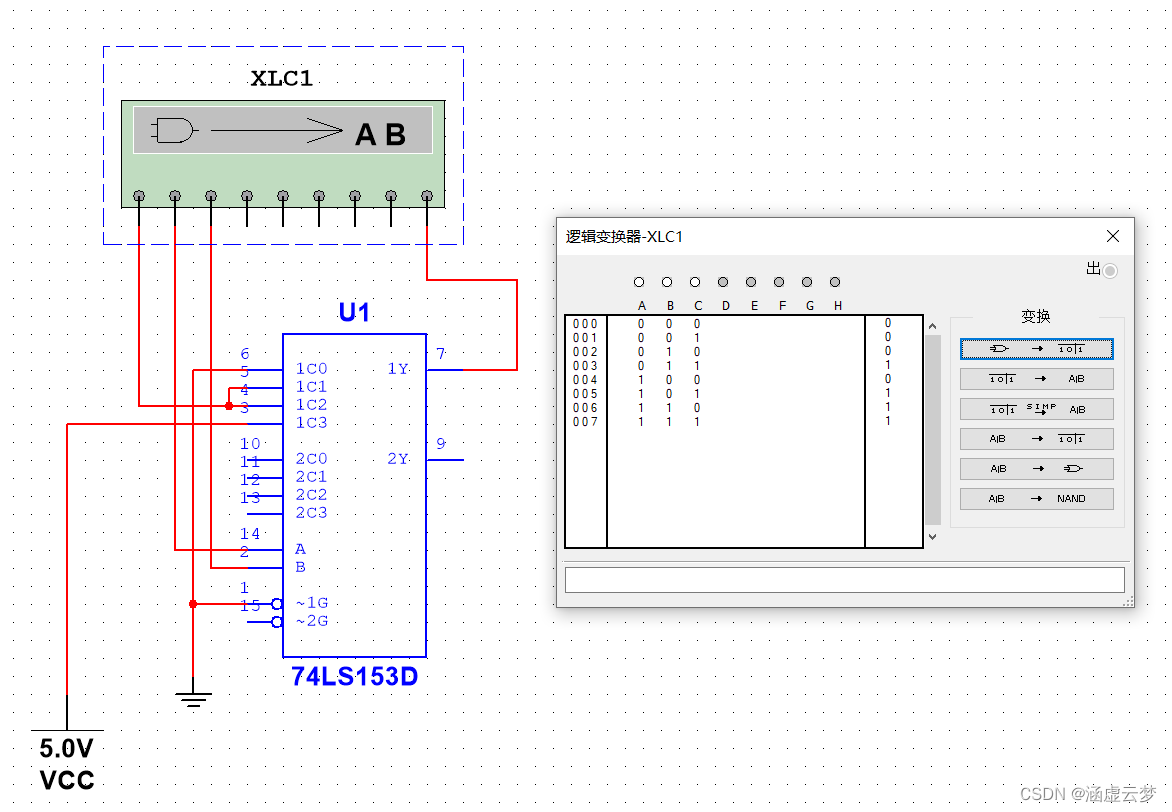

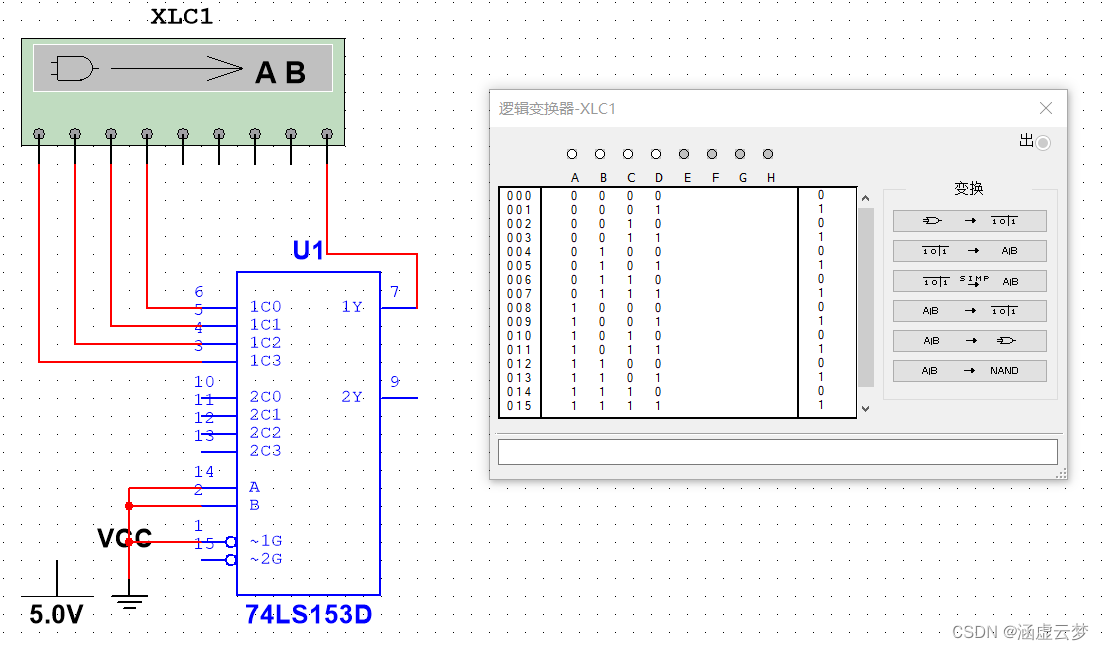

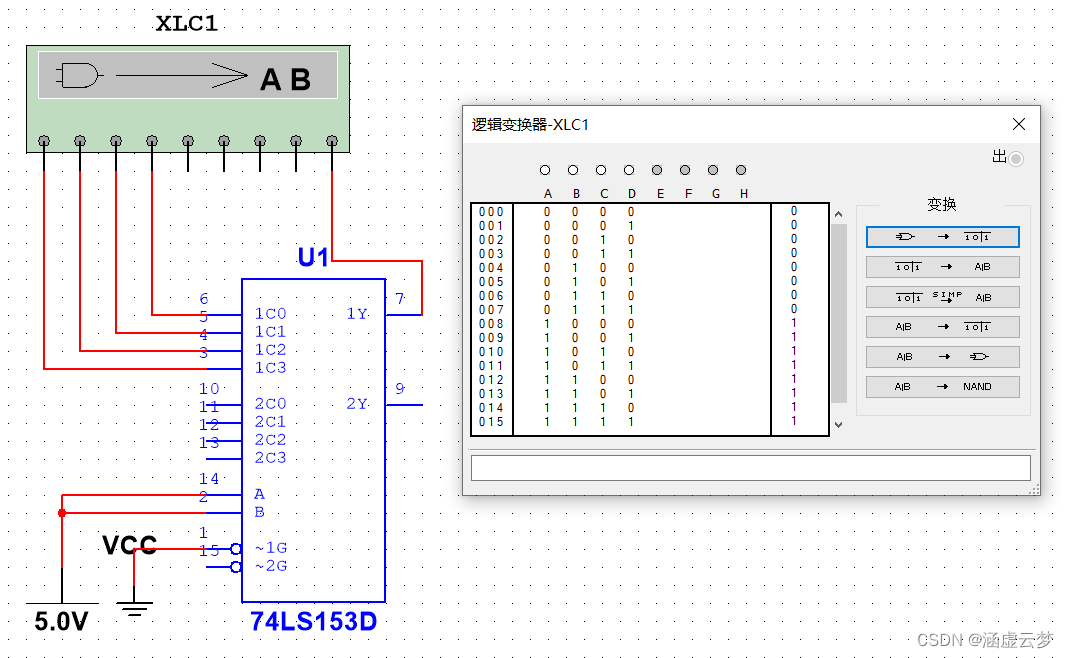

使A1和A2为00，01，10，11来选择控制不同的输入端，下面用四张图验证数据选择器。

图2

图3

图4

图5

输入	A1	╳	0	0	1	1
	A0	╳	0	1	0	1
	S1'	1	0	0	0	0
输出	Y1	0	D0	D1	D2	D3

表1

1. 选择器扩展

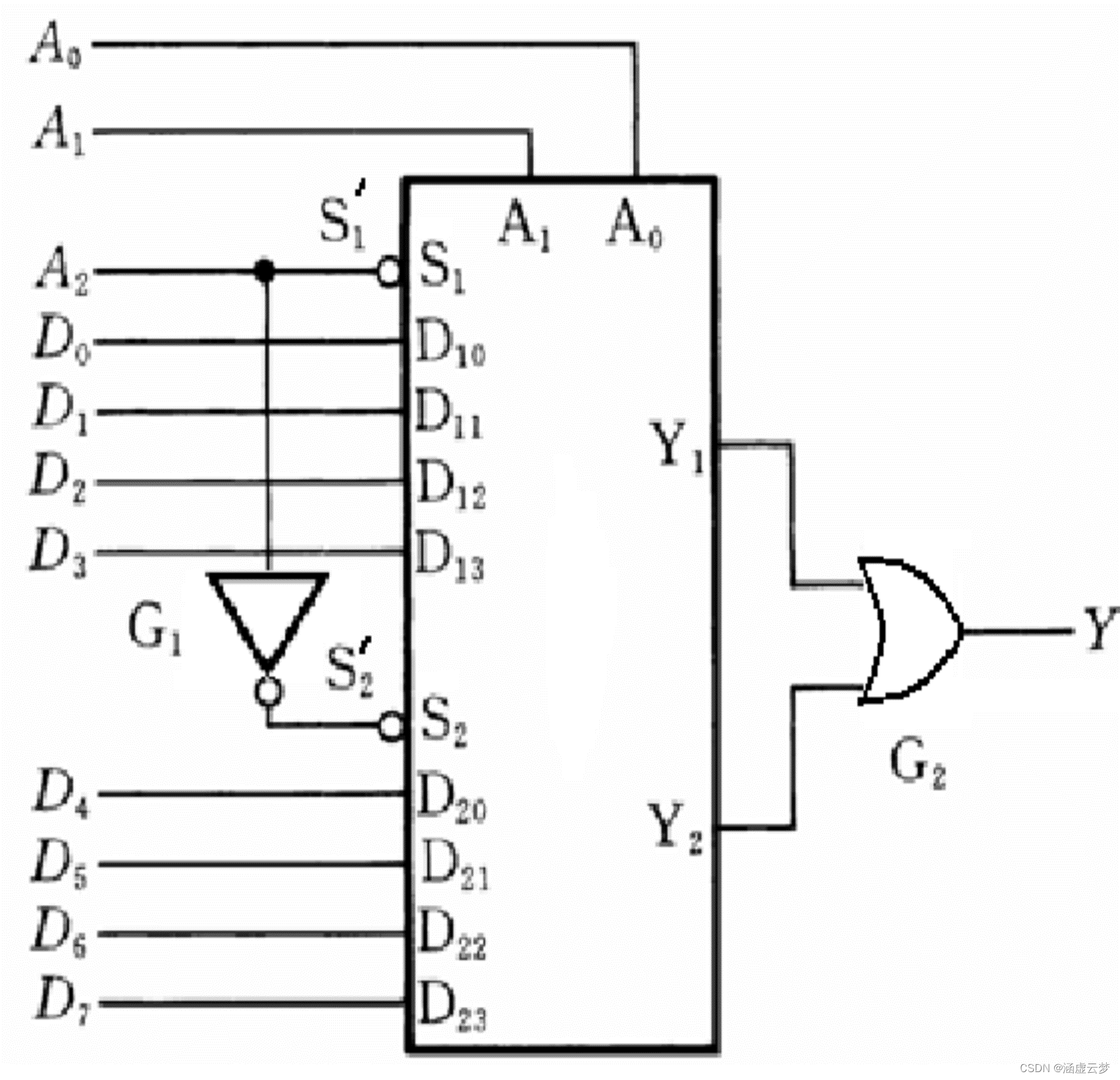

用双4选1选择器实现8选1选择器。

图6

A1	0	0	0	0	1	1	1	1
A2	0	0	1	1	0	0	1	1
A3	0	1	0	1	0	1	0	1
Y	D0	D1	D2	D3	D4	D5	D6	D7

表2

1. 选择器设计表决器

选择器74LS153的输出是最小项的形式，因此可以使用其完成组合电路的设计。

Z=A'BC+AB'C+ABC'+ABC

A	0	0	0	0	1	1	1	1
B	0	0	1	1	0	0	1	1
C	0	1	0	1	0	1	0	1
Z	0	0	0	1	0	1	1	1

表3

图7

四、实验分析及反馈

数据选择器类似“多路开关”的作用，数据选择器在地址码（或叫选择控制） 电位的控制下，从几个数据输入中选择一个并将其送到一个公共的输出端。
