实验五 集成计数器

• 实验目的

1. 熟悉集成选择器74LS160、74Ls90的逻辑功能和各控制端的作用。
2. 掌握74LS160设计任意进制计数器的方法。

• 实验环境设备及器件

1. 数字示波器
2. 现代电子技术实验台、Multisim
3. 器件:  74LS90     二—五—十进制集成计数器    1 片；

74LS160    十进制集成计数器            1 片；

74LS20     二—四输入与非门            1 片。

• 实验内容及步骤

1. 集成计数器74LS90 功能测试

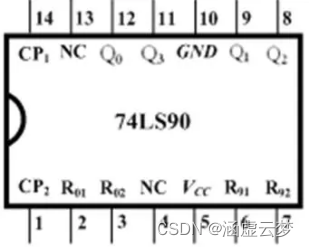

74LS90 是二—五—十进制异步计数器。逻辑功能图如图 6.2所示。74LS90 具有下述功能，结果记录于表6.1中。

（1）直接置0（R01⋅R02=1 ），直接置9（S91⋅S92=1 ）

（2）二进制计数（CP1 输入，QA 输出）；

（3）五进制计数（CP2 输入，QDQCQB 输出）

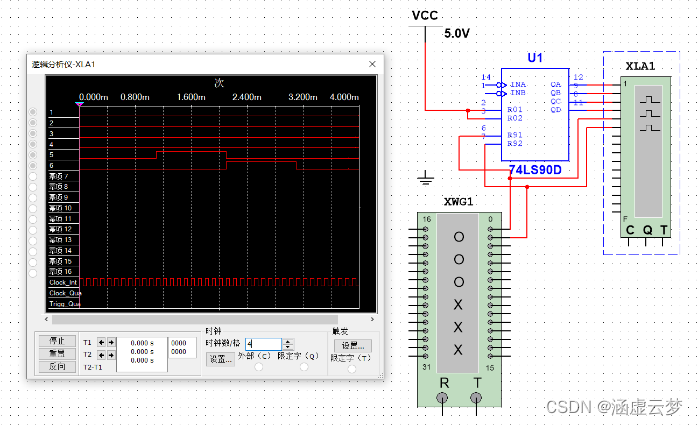

图1

置零端和置九端

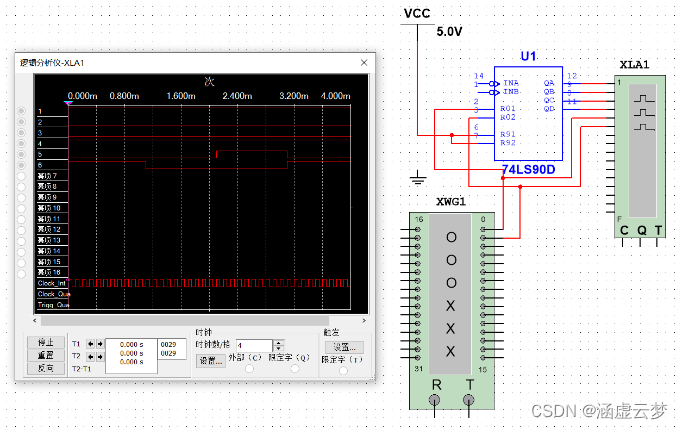

图2

R01	R02	S91	S92	QD	QC	QB	QA
R01⋅R02=1		S91⋅S92=0		0	0	0	0
R01⋅R02=0		S91⋅S92=1		1	0	0	1

表1

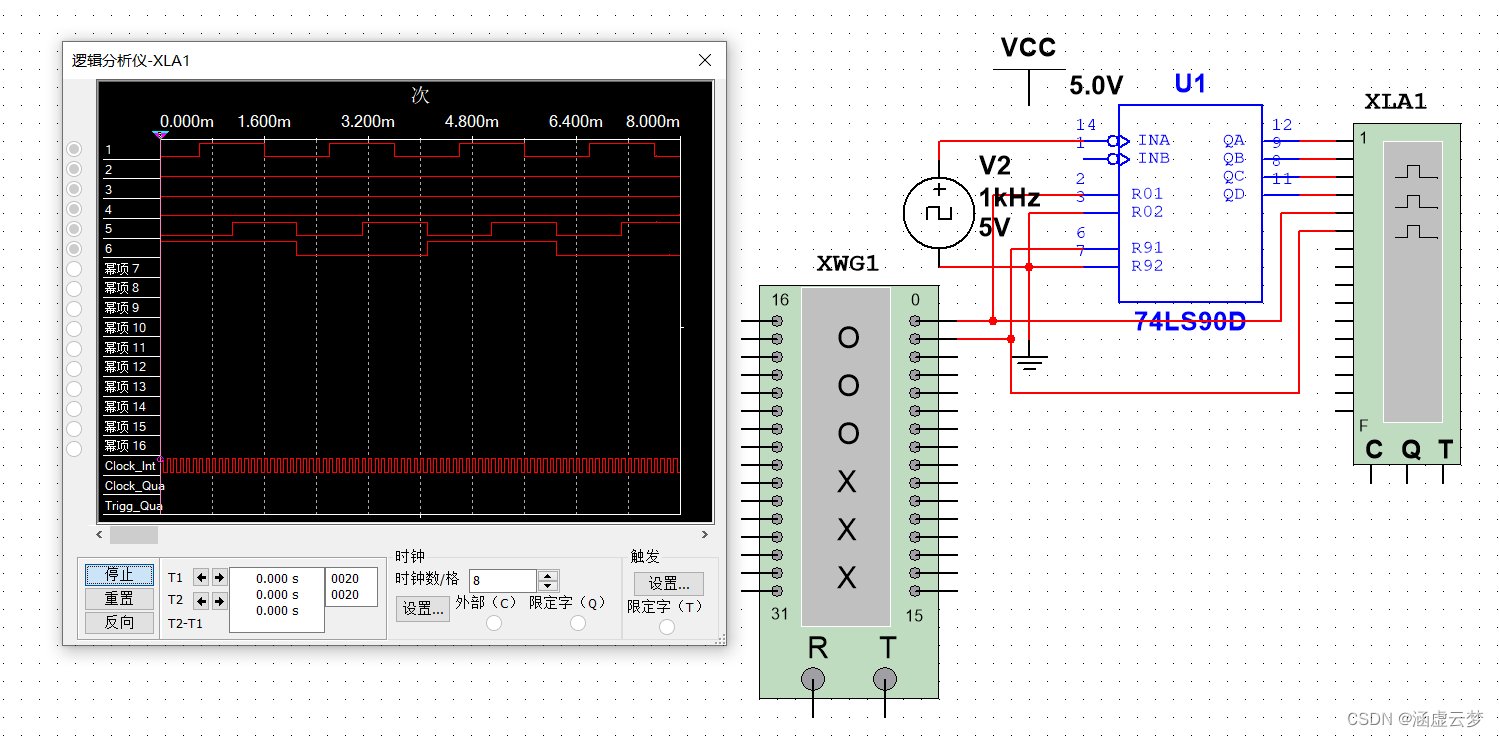

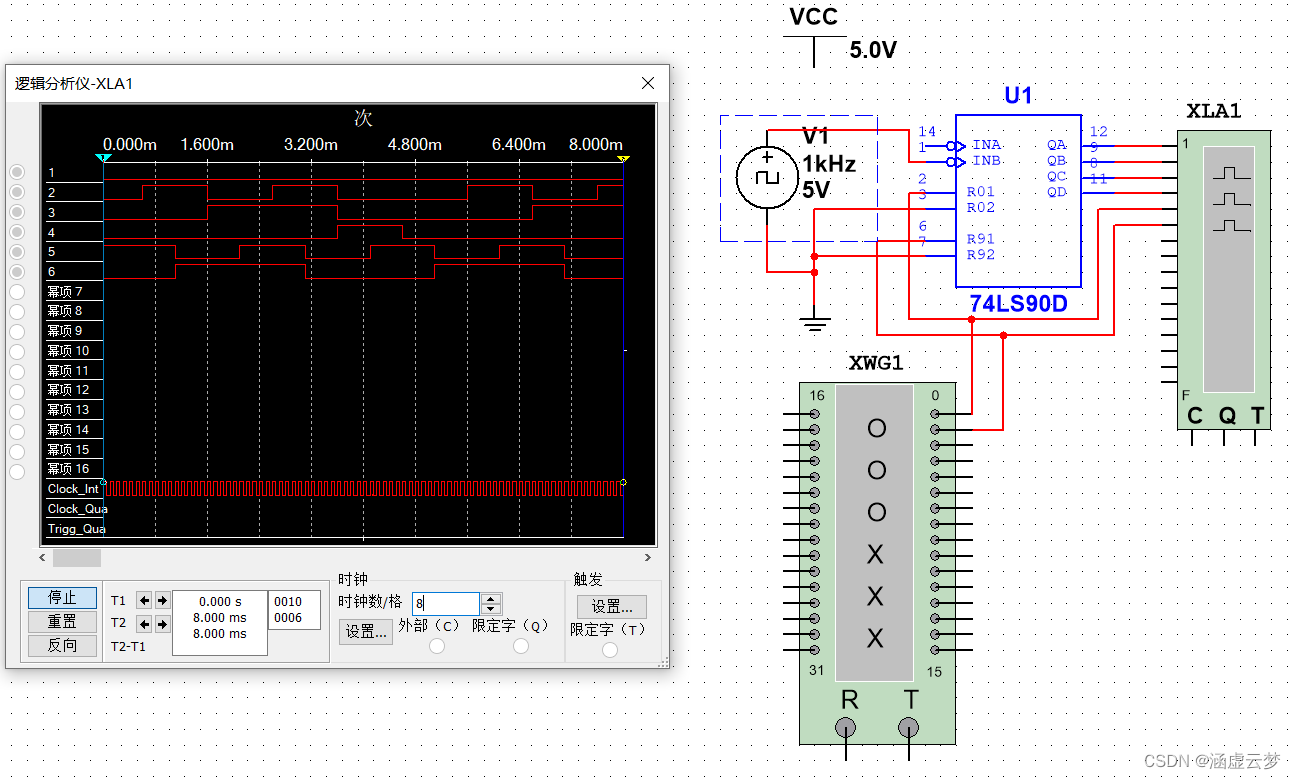

二进制计数

图3

计数	输出
	QD	QC	QB	QA
0	0	0	0	0
1	0	0	0	1

表2

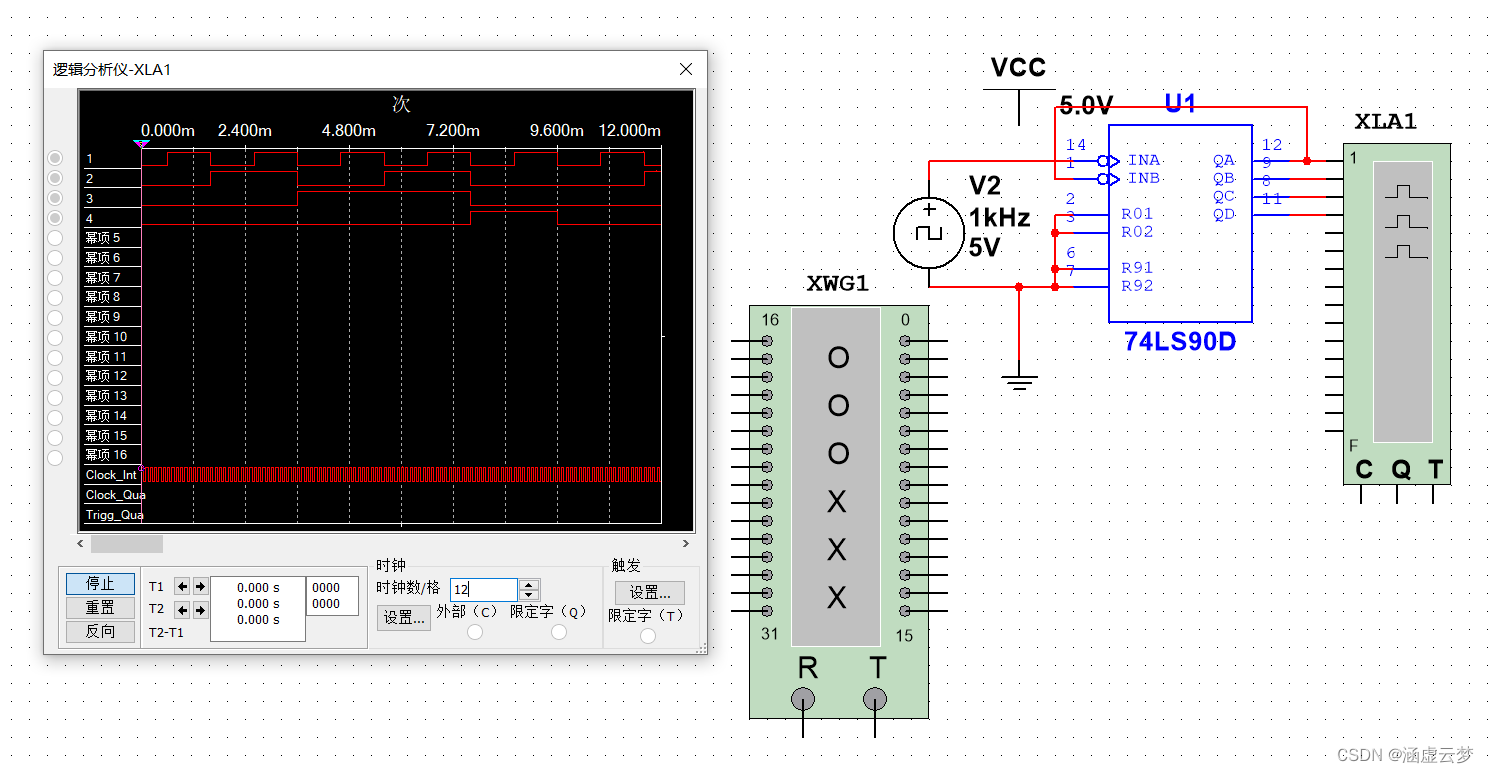

五进制计数

图4

计数	输出
	QD	QC	QB	QA
0	0	0	0	0
1	0	0	1	0
2	0	1	0	0
3	0	1	1	0
4	1	0	0	0

表3

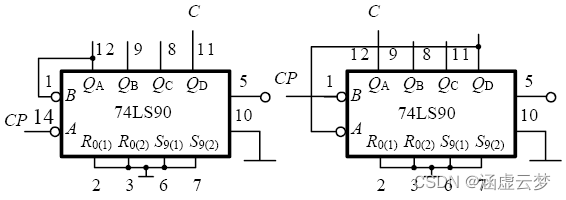

（4）十进制计数

图5

十进制

图6

计数	输出
	QD	QC	QB	QA
0	0	0	0	0
1	0	0	0	1
2	0	0	1	0
3	0	0	1	1
4	0	1	0	0
5	0	1	0	1
6	0	1	1	0
7	0	1	1	1
8	1	0	0	0
9	1	0	0	1

表4

二—五混合进制

图7

计数	输出
	QA	QD	QC	QB
0	0	0	0	0
1	0	0	0	1
2	0	0	1	0
3	0	0	1	1
4	0	1	0	0
5	1	0	0	0
6	1	0	0	1
7	1	0	1	0
8	1	0	1	1
9	1	1	0	0

表5

2、集成计数器74LS160 功能测试

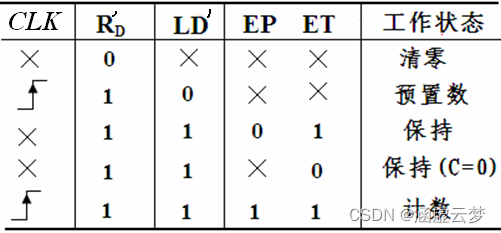

表6  74LS160功能表

1. 任意进制计数器的构成方法（M<N）

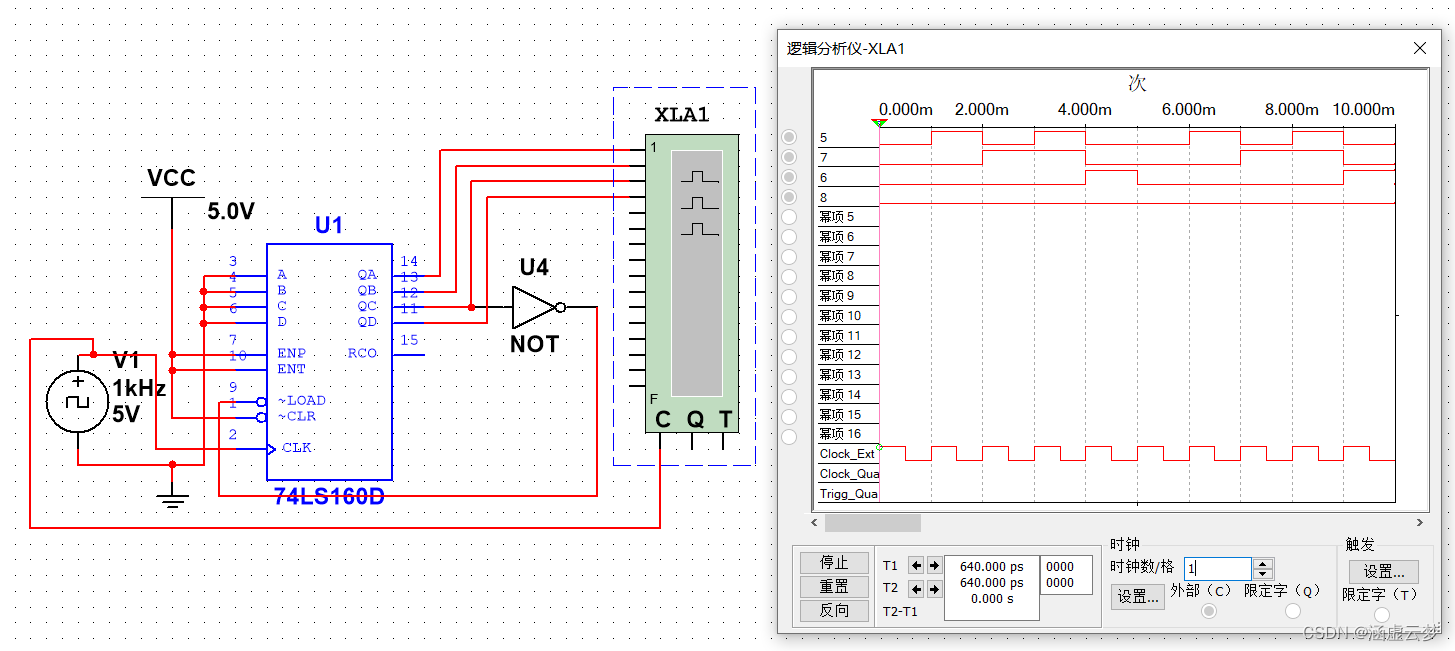

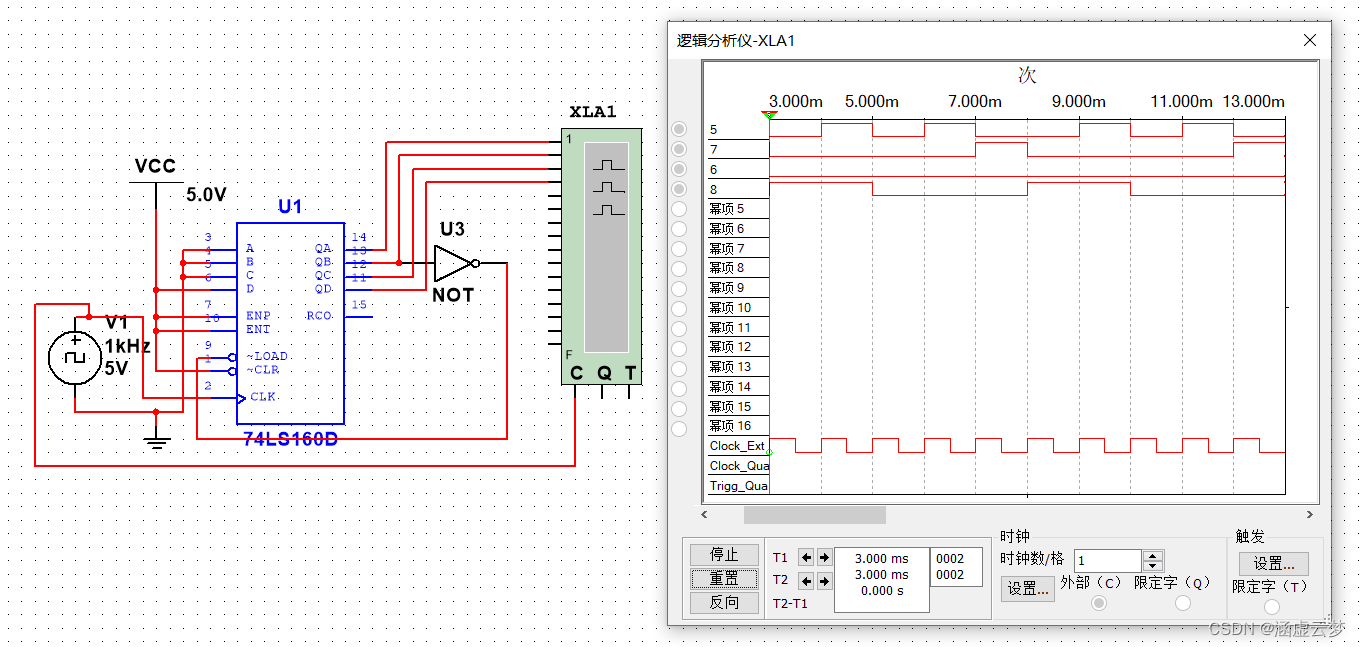

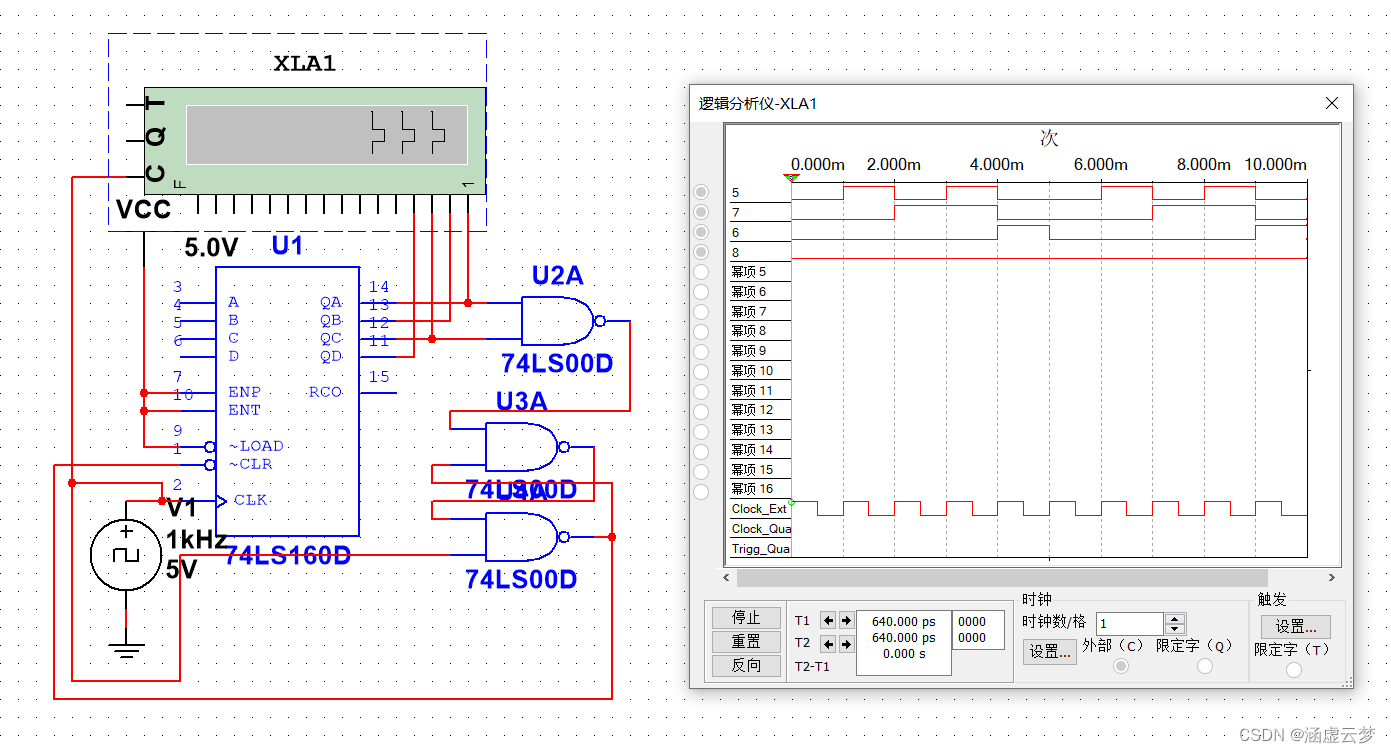

（1）使用置零法利用74LS160构成5进制计数器

图8

计数	输出
	QD	QC	QB	QA
0	0	0	0	0
1	0	0	0	1
2	0	0	1	0
3	0	0	1	1
4	0	1	0	0

表7

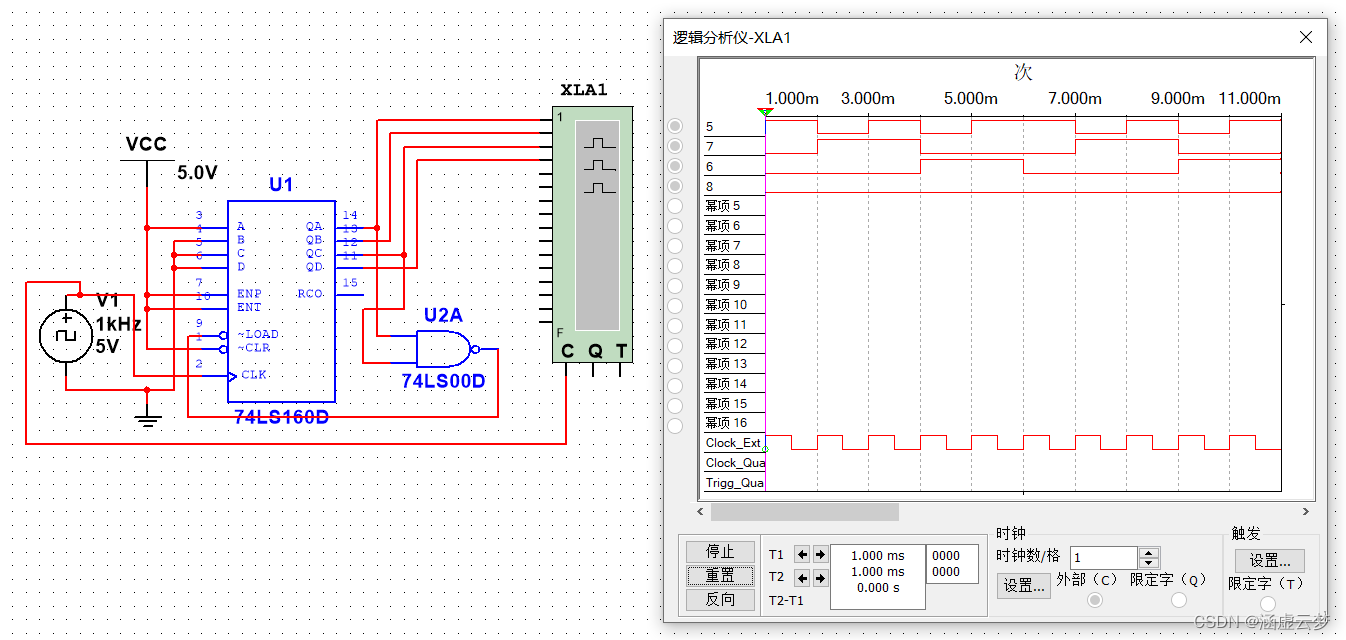

（2）使用置数法法利用74LS160构成5进制计数器（要求置入不同的数比如0000、0001、1000等）

置数法（0000）

图9

计数	输出
	QD	QC	QB	QA
0	0	0	0	0
1	0	0	1	0
2	0	1	0	0
3	0	1	1	0
4	1	0	0	0

表8

置数法（0001）

图10

计数	输出
	QD	QC	QB	QA
0	0	0	0	0
1	0	0	1	0
2	0	1	0	0
3	0	1	1	0
4	1	0	0	0

表9

置数法（1000）

图11

计数	输出
	QD	QC	QB	QA
0	0	0	0	0
1	0	0	1	0
2	0	1	0	0
3	0	1	1	0
4	1	0	0	0

表10

1. 任意进制计数器的构成方法（M>N）

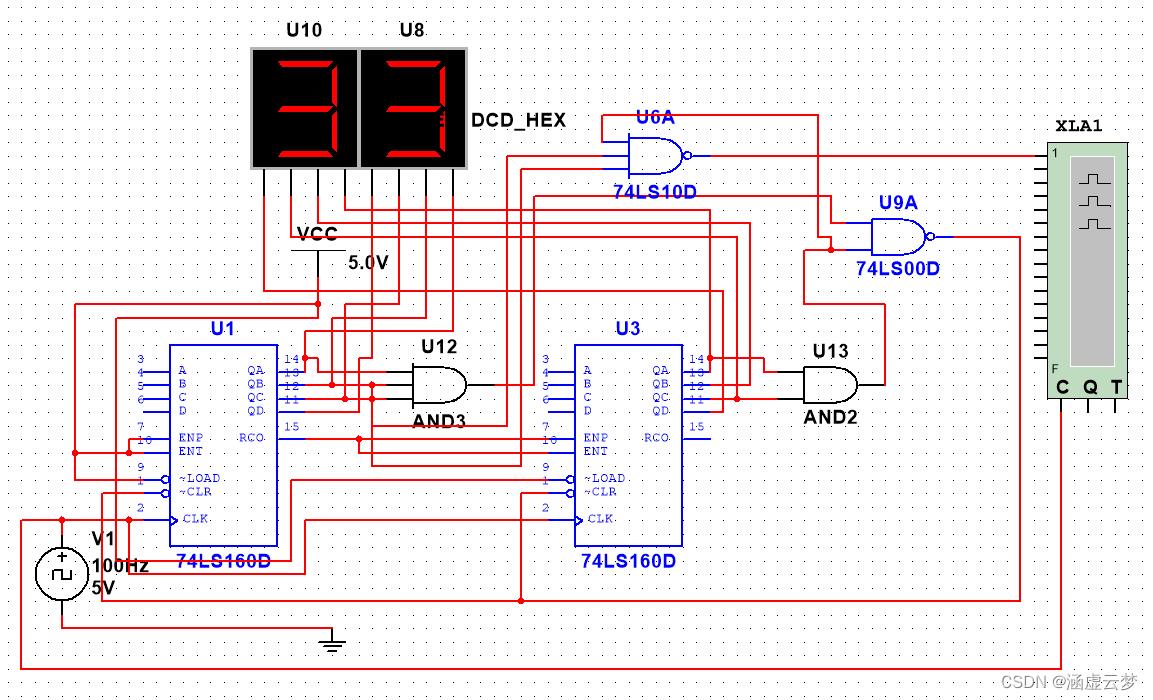

（1）使用整体置零法利用74LS160构成57进制计数器

图12整体置零法

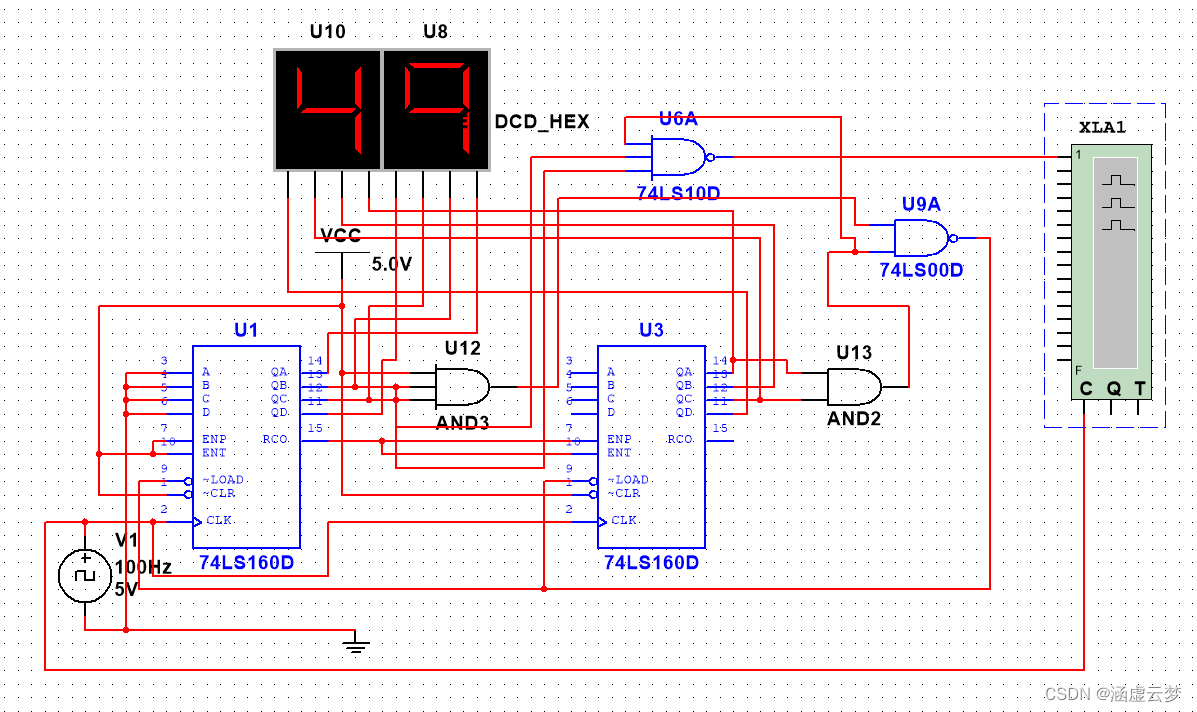

（2）使用整体置数法法利用74LS160构成57进制计数器

图13整体置数法

四、实验分析及反馈

使用置零法注意不能把置零信号作为进位信号，因为这不能保证一个时钟周期，应该在N-1时设置进位信号
