实验六 555定时器及应用

• 实验目的

1. 掌握555 时基电路的结构和工作原理，学会正确使用此芯片
2. 学会分析和测试用555 时基电路构成的多谐振荡器、单稳态触发器等几种典型电路

• 实验环境设备及器件

1. 双踪示波器                                    1台
2. 现代电子技术实验台、Multisim
3. 器件:  NE556（或LM556）双时基电路            １片

二极管 IN4148                          2 只

电位器10KΩ、1KΩ                   各1 只

电阻、电容    若干

扬声器                                 1 只

• 实验内容及步骤

1. 555 时基电路功能测试

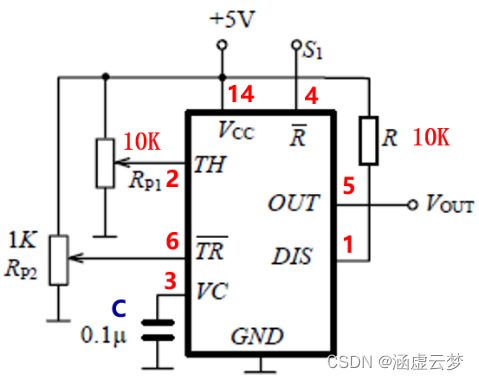

（1）按图1接线，可调电压取自电位器分压器。

（2）按表1逐项测试器功能并记录。

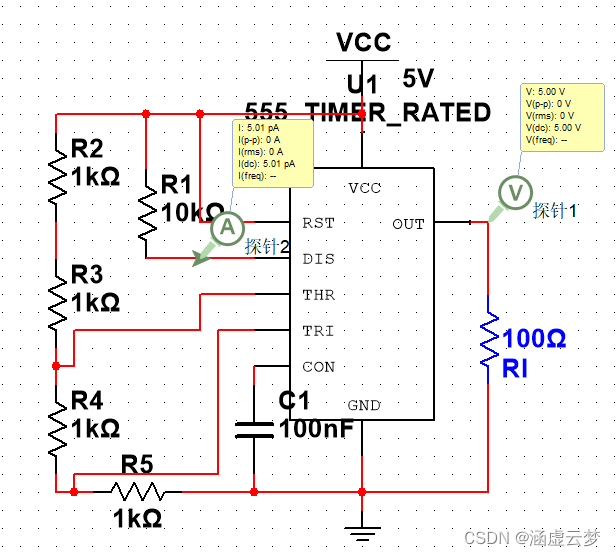

图1 555电路功能测试接线

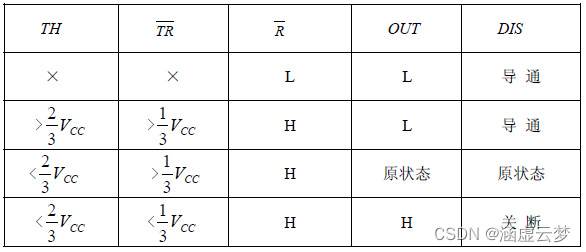

表1 555功能表



                    图2                                           图3



图4                                          图5

2、555时基电路构成施密特触发器

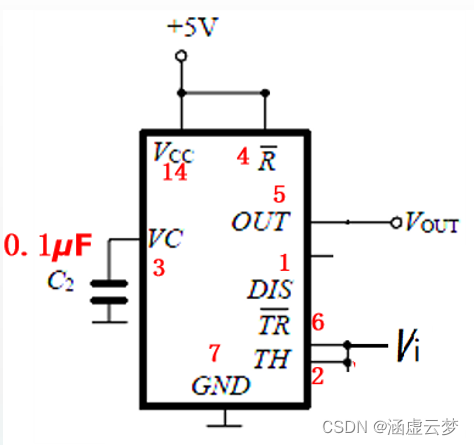

电路如图6所示。

（1）按图接线。图中元件参数为：C2 = 0.1μF

（2）Vi 输入不同波形，观察Vout 输出波形

图6 施密特触发器

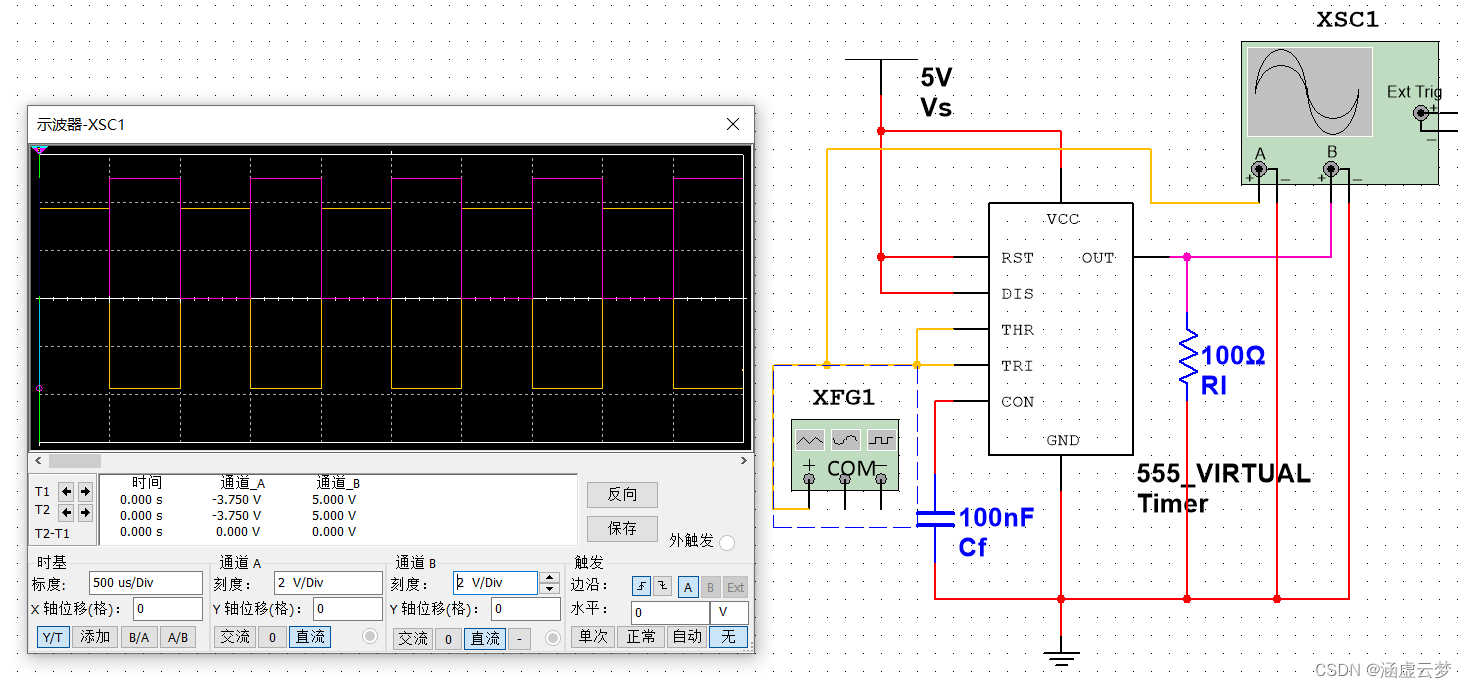

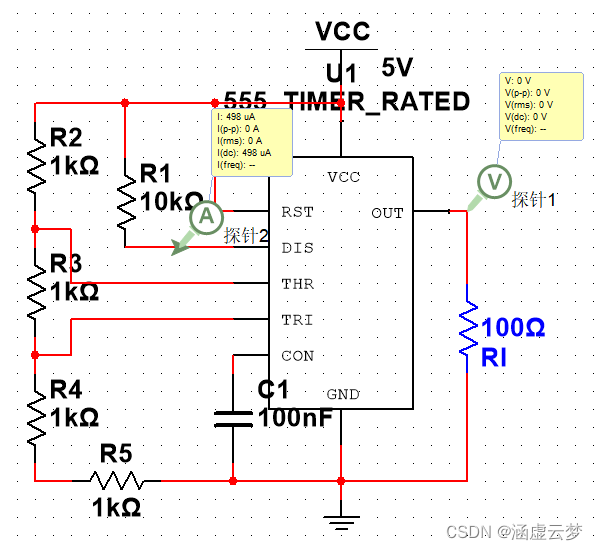

图7

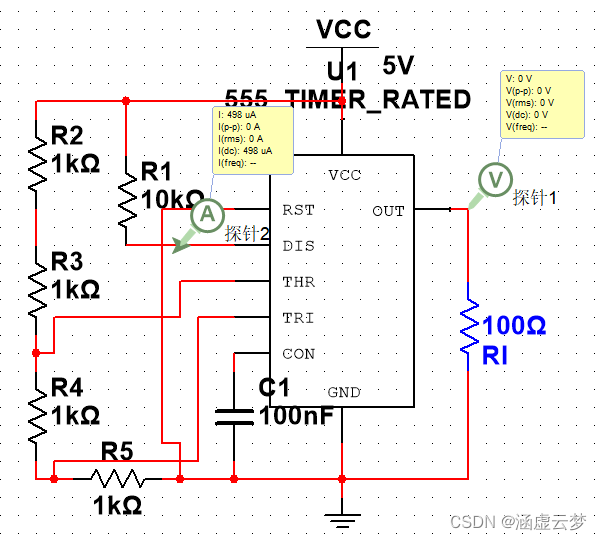

图8

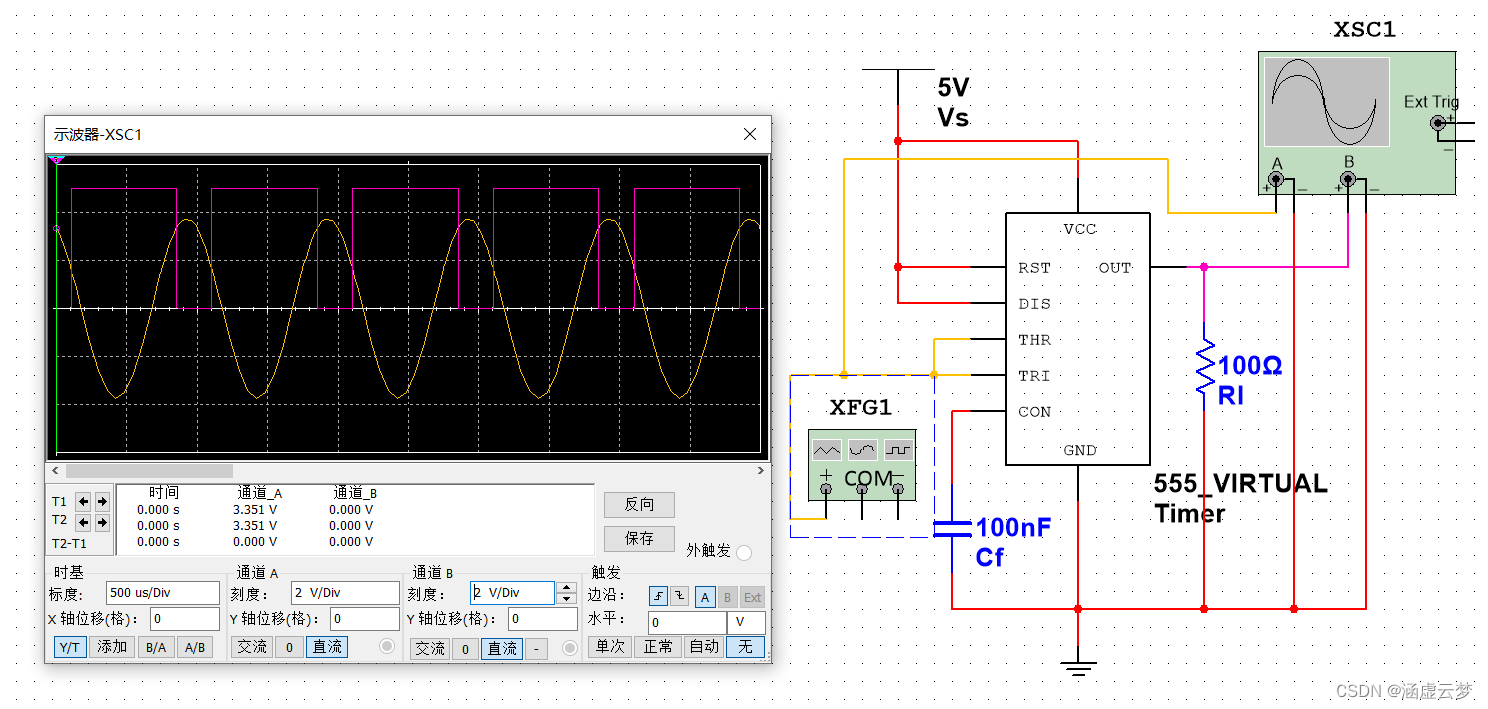

图9

3、555时基电路构成多谐振荡器

电路如图10所示。

1. 按图接线。图中元件参数为：R1=10K Ω,R2=5.1K Ω,C1=0.033μF ,C2=0.1μF

（2）用示波器观察并测量OUT 输出端波形的频率，和理论估算值比较，算出频率的相对误差值。

（3）若将电阻值改为R1 = 15KΩ，R2 = 10KΩ、电容C不变，上述的数据有何变化？

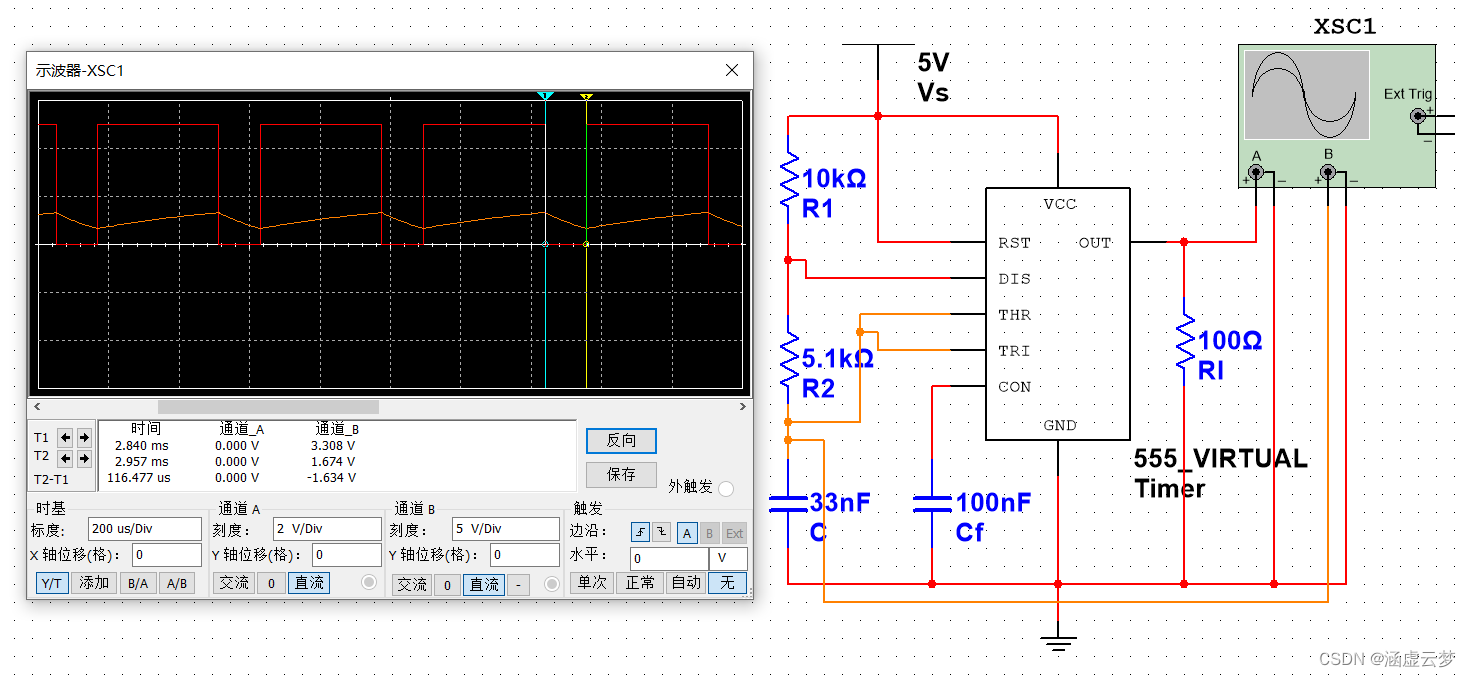

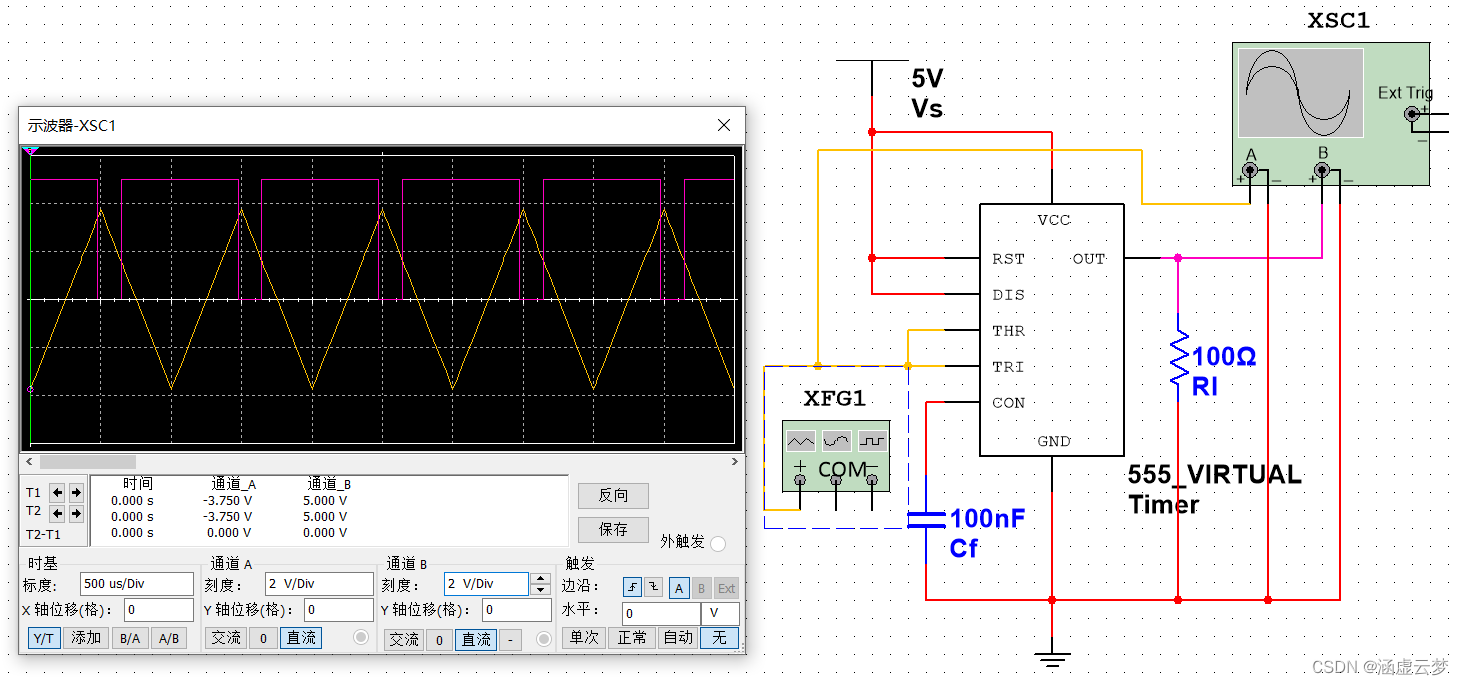

图10 多谐振荡器

T1=R1+R2C1ln2

T2=R2C1ln2

T=T1+T2=R1+2R2C1ln2

图11

图12

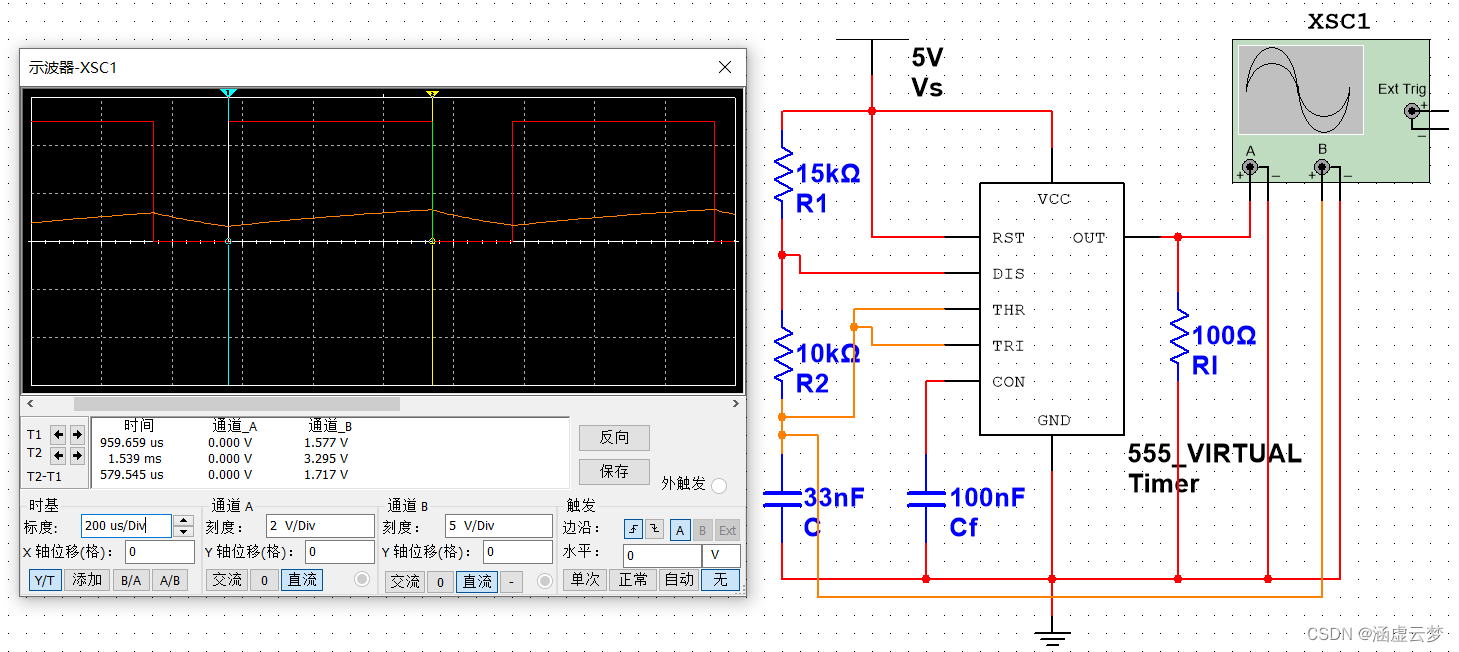

表2 多谐振荡器器测试数据

2.理论上计算与仿真误差为0.832%，误差值极小。

3.将R1 =15K Ω，和R2 =10K Ω，T1 =579.545us，T2 =224.432us，相比之前T1 ，T2 时间变长

图13

图14

（4）根据上述电路原理，充电回路的支路是R1、R2、C1 ，放电回路的支路是R2、C1，将电路略做修改，增加一个电位器RW和两个引导二极管，构成图8.7所示的占空比可调的多谐振荡器:其占空比为:q=R1R1+R2 ，改变RW活动端的位置，可调节q值。

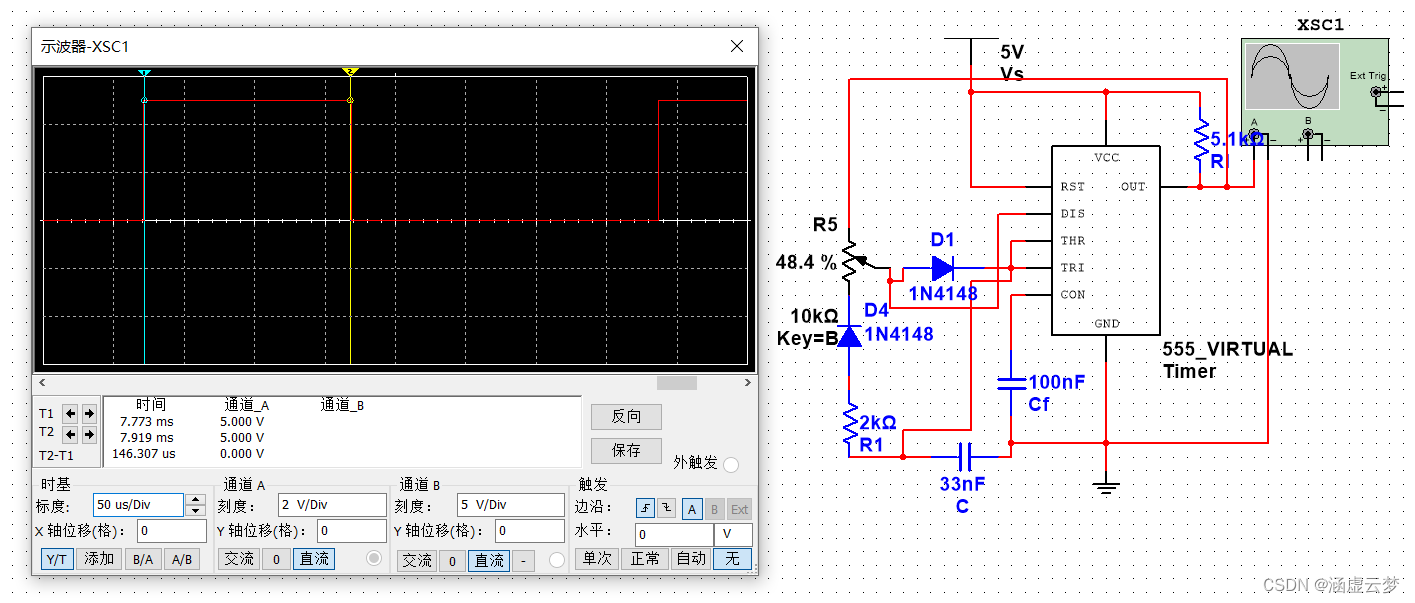

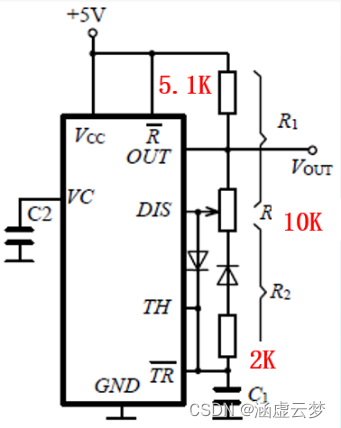

图15 占空比可调的多谐振荡器

图16

图17

其中q=0.4时，T=365.767us，R1 =9.94K Ω,R2 =7.16K Ω，误差31.19%，推测原因没有考虑二极管的电阻特性

4、555时基电路构成单稳态触发器

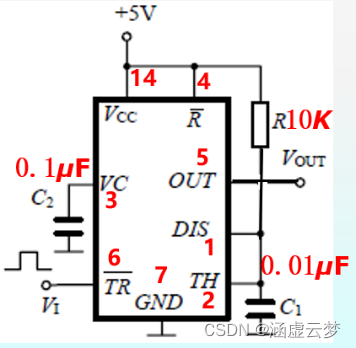

图18  555单稳态触发器电路

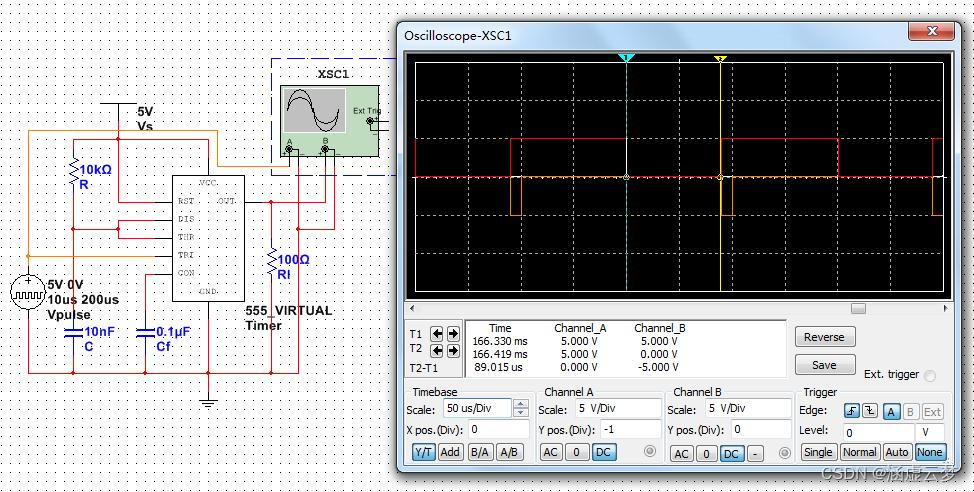

(1) 按图18接线，图中R =10 KΩ，C1=0.01μF，V1是频率约为5KHz 左右的方波时，用双踪示波器观察OUT 输出端相对于V1 的波形，并测出输出脉冲的宽度TW。

(2) 调节V1的频率，分析并记录观察到的OUT 端的变化。

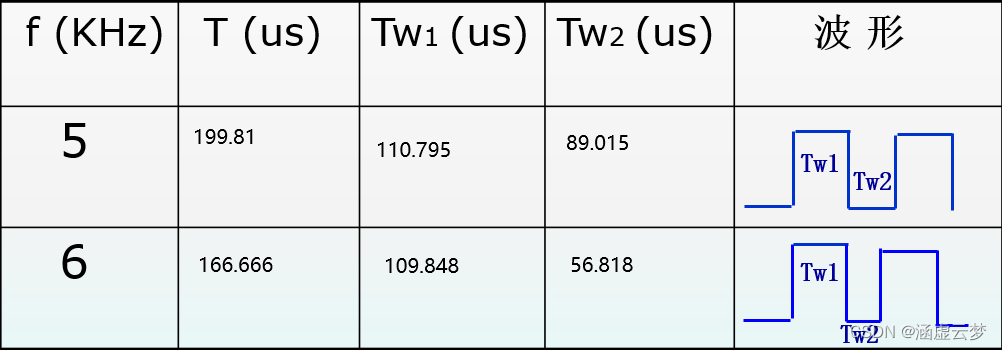

表3 单稳态触发器数据

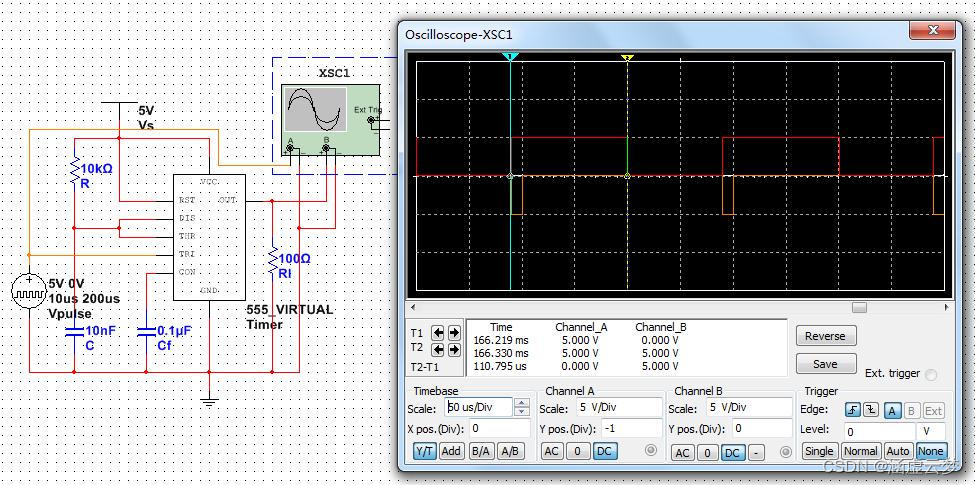

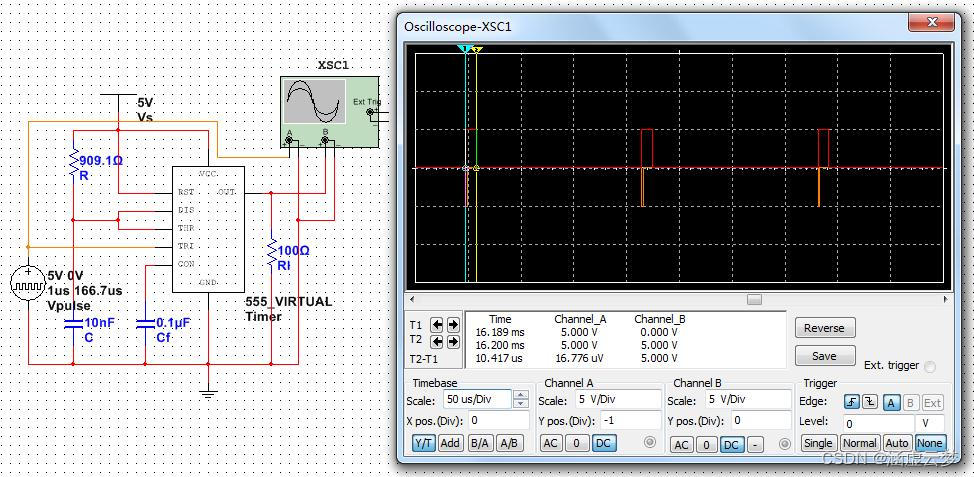

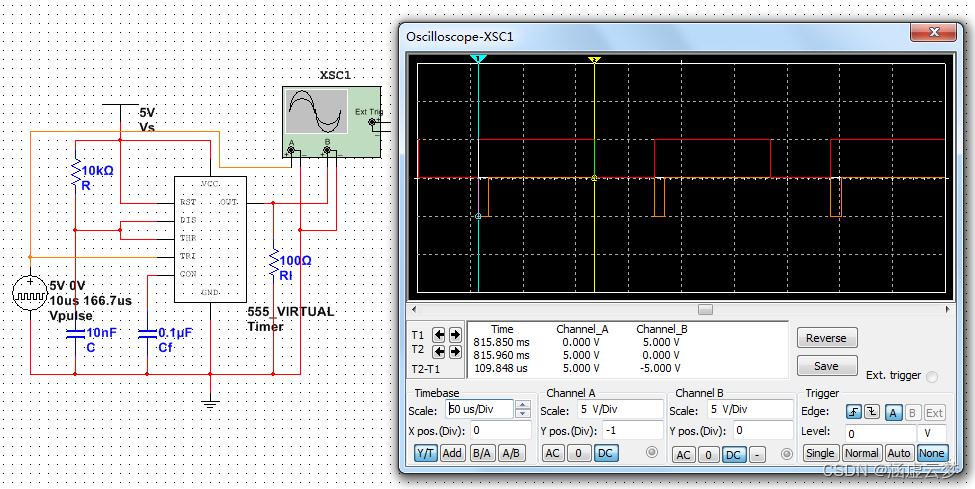

图19

图20

图21

图22

*(3) 若想使TW=10μs，怎样调整电路？测出此时各有关的参数值。

图23

图24

四、实验分析及反馈

1. 做史密斯触发器时，二六搭一

做多谐振荡器器时，七六搭一，上R下C
