电网中有很多非线性负载，比如电感就是，这会导致线路会有很多的谐波电路，我们需要对谐波电流进行治理。治理首先要把这些谐波检测出来，然后送给有源滤波器，有源滤波器会产生与谐波电流大小相等方向相反的电流，送入电网，就把非线性负载产生的谐波电流补偿掉了。
利用瞬时无功理论可以检测线路的谐波电流，瞬时无功理论有pq法，ipiq法，dq法。

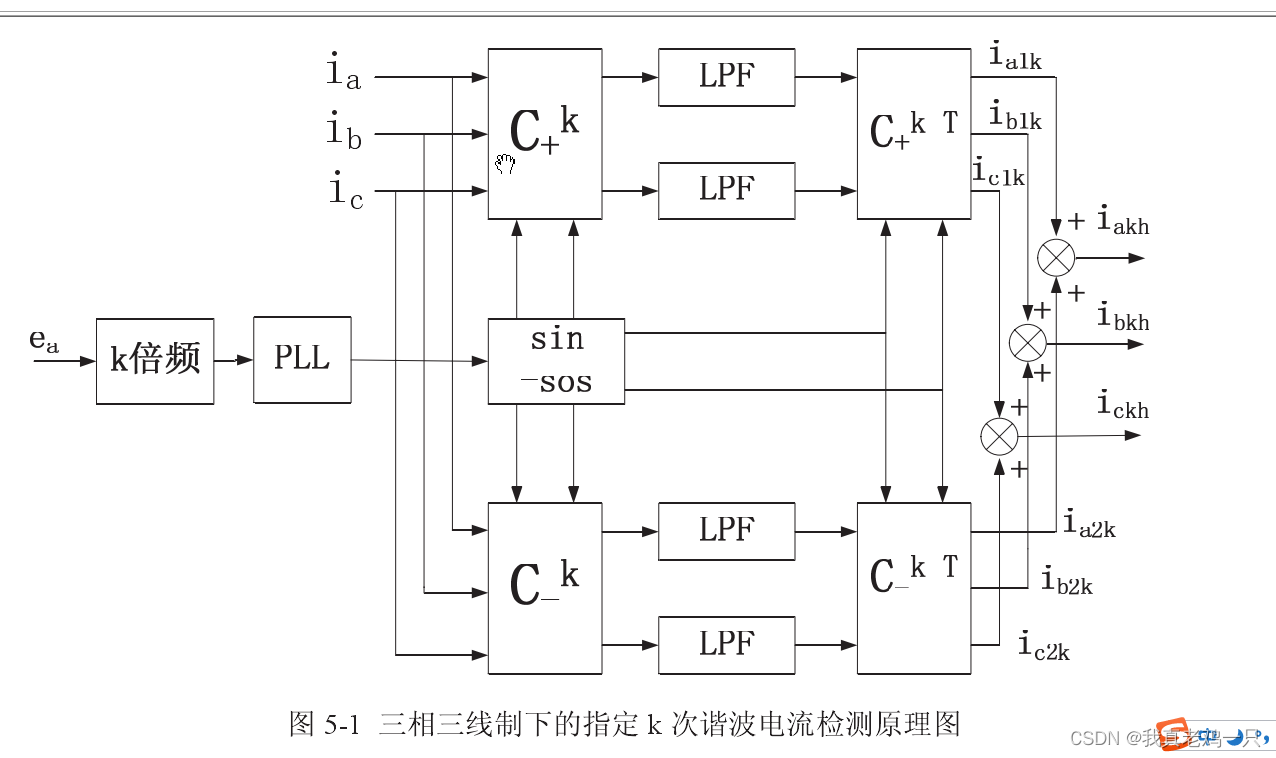

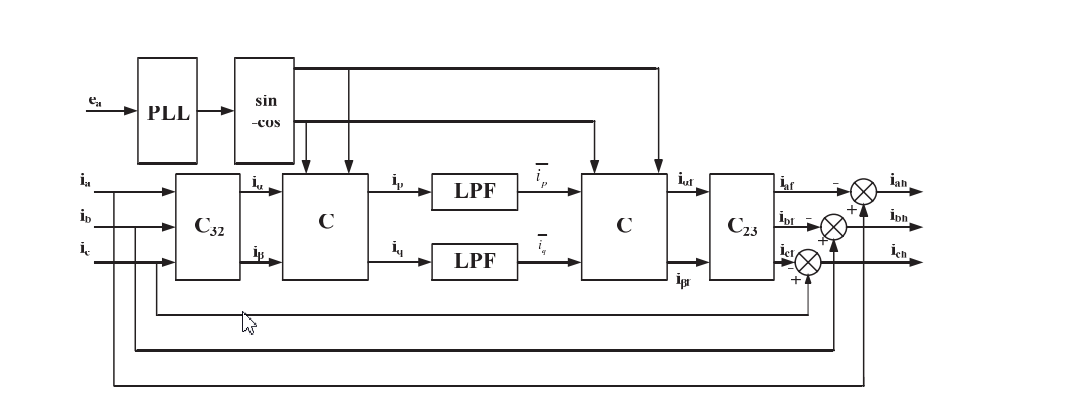

这两张是ipiq和dq法检测所有次谐波的原理图。
检测出谐波电流来就给有源滤波器（APF），让他产生补偿电流。
我用的是simulink建模，建了用ipiq、dq法的所有次谐波检测，然后用有源滤波器产生补偿电流。

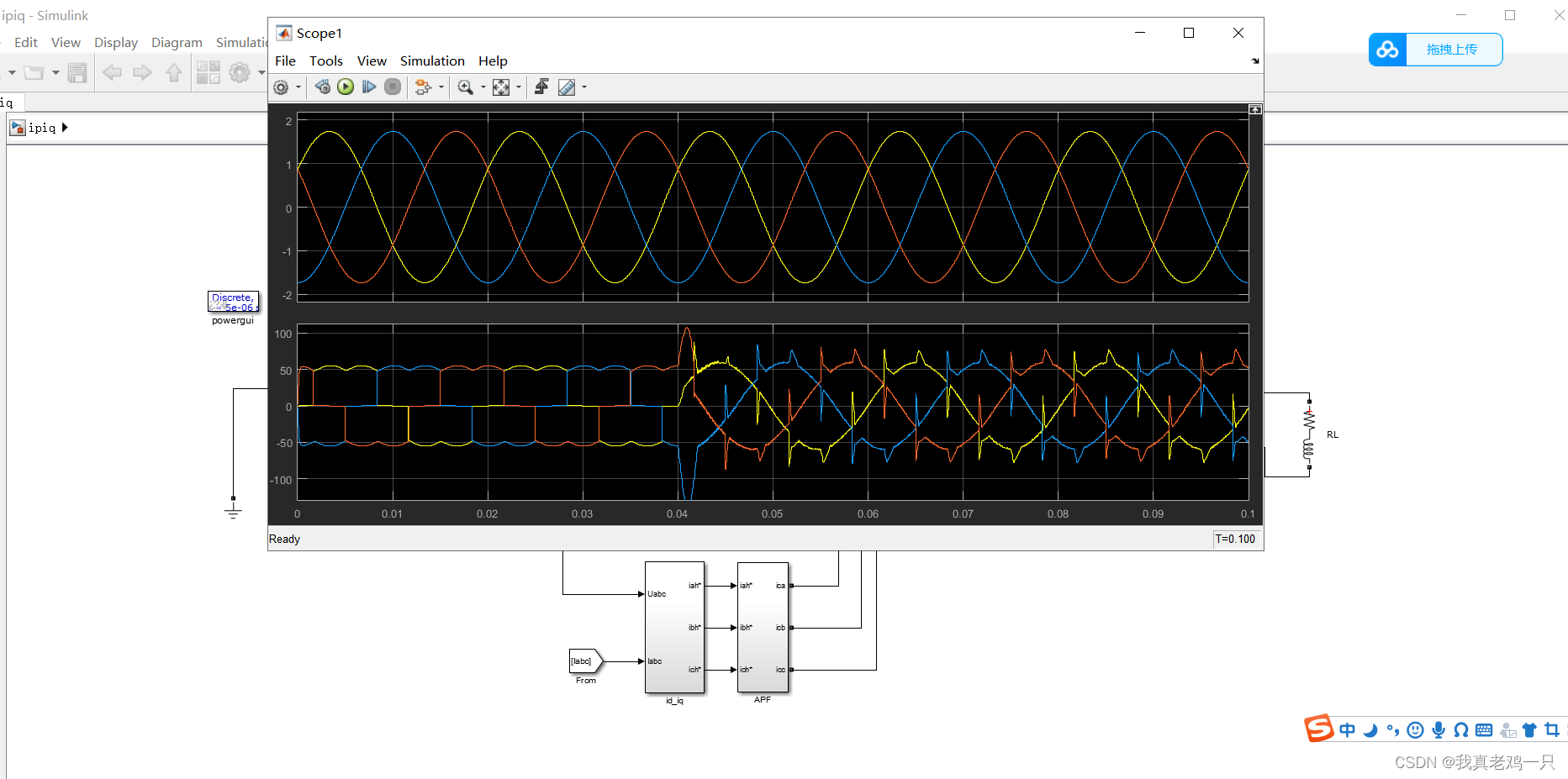

上边是ipiq法，0.04秒开始治理，治理后的电流大体是正弦波，但不知道为啥有突变。。。。。
还可以用dq法检测指定次的谐波。

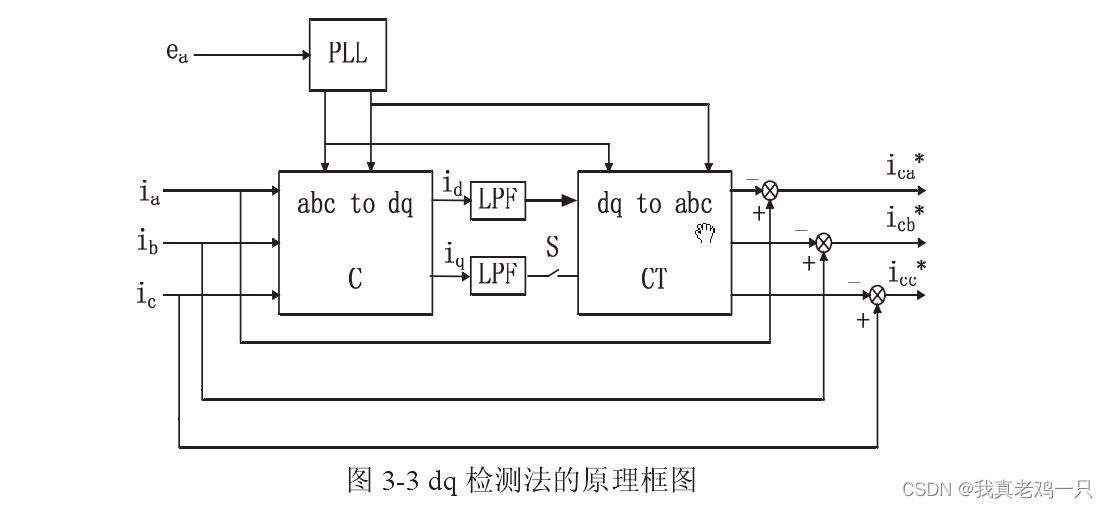

原理是这样的

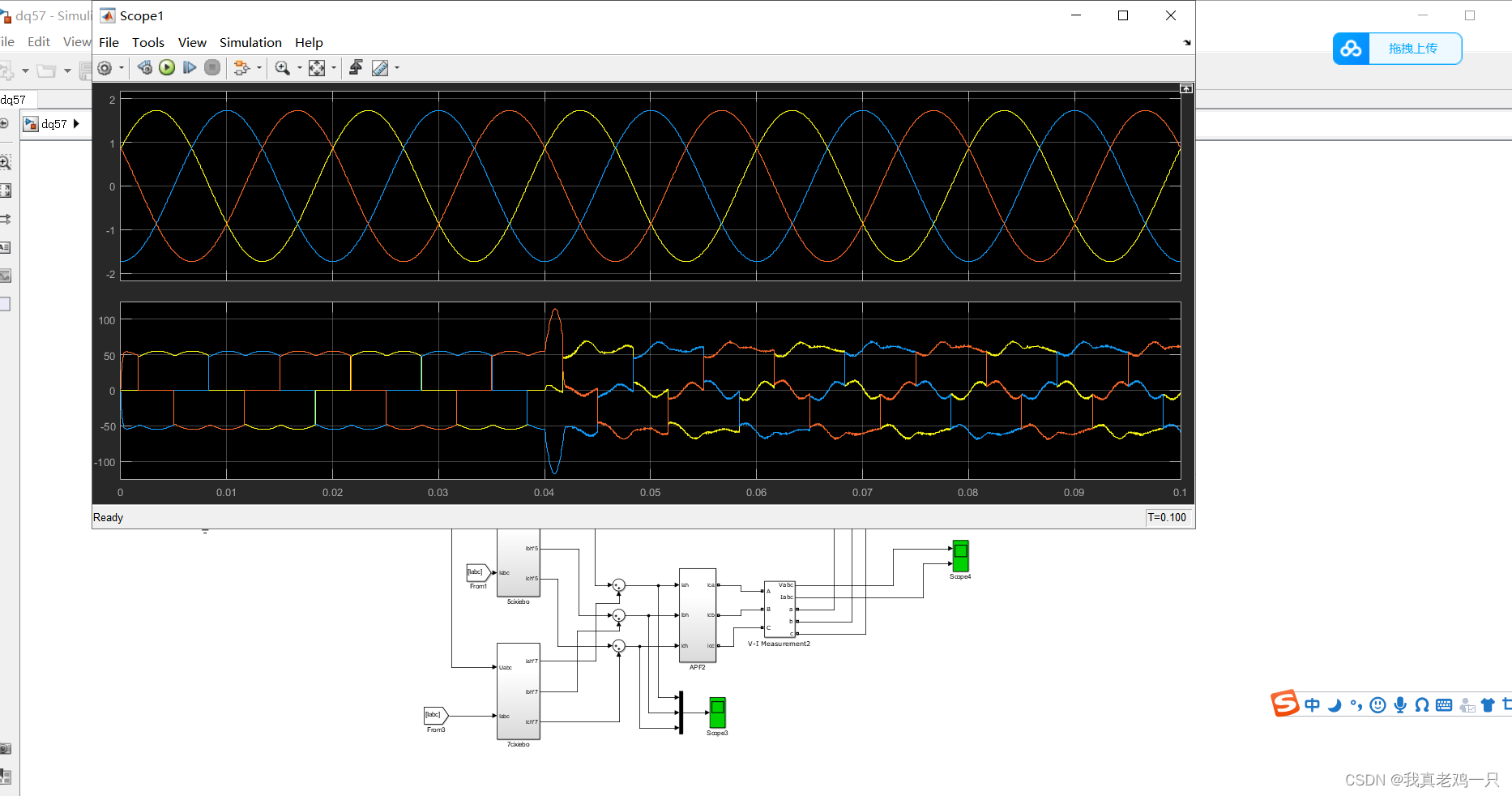

我检测的5次和7次，同样在0.04秒开始治理，不过治理后电流没有非常接近正弦波，毕竟只是治理了5次和7次谐波。
仿真可以私信我
