买内存条到底该看啥？——内存的频率与带宽

咱们都知道内存要大，可你知不知道，内存要发挥功力，更重要的是快！
内存频率和带宽，就像人的心跳和血管，直接关系到内存的性能。本文详细介绍了内存频率和带宽的基本概念、换算关系，看完你会对内存的提速秘籍一清二楚。

一、内存频率：内存的“心跳”

内存频率，就像人的心跳一样，它表示内存每秒可以蹦多少下，常以MHz（兆赫兹）或GHz（吉赫兹）为单位。内存频率越高，单位时间内传输的数据量就越大，内存的性能也就越强。
对于心跳，全世界都只一种理解，但是内存的频率则不同。内存有三种不同的蹦跶方式，产生了三种不同的频率。

1.1 内存的三种频率

1.1.1 核心频率：存储单元的蹦跶→存储单元频率

核心频率（Core Frequency），是指Cell阵列(Memory Cell Array，即内部电容)的刷新频率，它是内存的真实运行频率。每一次刷新，内存芯片可以读取或写入一个数据位(1-bit)。
核心频率指的是内存中的存储单元的心跳，存储单元是内存的核心，因此它的频率称为核心频率。
核心频率也称内部时钟频率或存储单元频率。由于存储单元频率这个词最能反映核心频率的本质，所以本文后面一律使用存储单元频率。
在DDR内存问世之前，内存频率只有这一种理解。随着DDR的出现，内存产生了新的蹦跶方式，就产生了新的内存频率。

1.1.2 工作频率：内存条的蹦跶→I/O频率

心脏的跳动频率和身体对外的输出频率可以是不一样的。
心脏每秒跳动60下，我可以每秒对你输出100拳。
存储单元就像心脏，内存条就像我们的身体。
工作频率（Operating Frequency）指内存条的跳动频率，也就是它对外输出的频率。
因为它是内存条输出接口的对外输出的频率，因此又称I/O频率或外部时钟频率。
实际上，工作频率并不一定是工作时的频率。
啥意思呢？内存的实际工作频率不单取决于内存条本身，还受内存控制器的影响。
内存控制器是独立于内存条存在的，一般集成在CPU里。内存条运行前，内存控制器会对其进行摸底：“老妹儿，哥哥为你检查身体！”
如果内存条的工作频率在内存控制器支持的最大频率范围内，就按工作频率运行。如果超出内存控制器支持的最大频率范围，就只能按内存控制器支持的最大频率运行。
所以，如果你买了个超牛的内存条，但是配上了一个老古董CPU，内存条是发挥不出威力来的。
对于工作频率，老金认为这个名起得也不咋地，所以后文全部改用更能反映其本质的“I/O频率”

1.1.3 等效频率：数据的蹦跶→数据传输频率

等效频率（Effective Frequency）是指内存条对外宣称的频率，因此又叫标称频率。比如DDR400、DDR2 800即指它们的等效频率为400MHz、800MHz，实际上它们的核心频率都是200MHz。
等效频率指的是每秒传送数据的次数，因此也称“数据传输频率”。后文全部将等效频率改称“数据传输频率”。

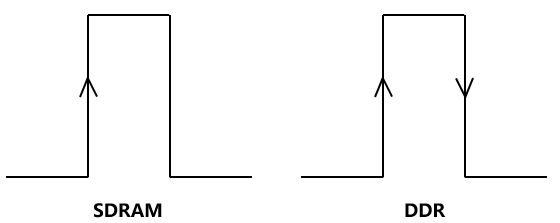

前面说的存储单元频率和I/O频率指的并不是每秒数据的传输次数，而是每秒的时钟脉冲数。时钟脉冲形如下图：

DDR（Double Data Rate SDRAM）内存采用了双倍速率传输技术，即在一个时钟周期（频率的倒数）内，它能够在时钟脉冲的上升沿和下降沿各传输一次数据。这与传统的SDRAM（Synchronous Dynamic Random Access Memory）不同，后者只在时钟脉冲的上升沿传输数据。

因为DDR内存在一个时钟周期内传输两次数据，所以传输数据次数是工作频率的两倍。

1.2 DDR内存的发展

1.2.1 DDR内存的两种技术

DDR内存的发展，主要依赖于两种技术：

1. 双倍速率传输技术（DDR，Double Data Rate SDRAM）：就是前面说的在时钟脉冲的上升沿和下降沿各传输一次数据。各代DDR都练就了此看家本领。
2. 预读取（Prefetch）机制：从存储单元中预先读取多位数据。各代DDR的差异主要体现在预读取的数据位数不同。

1.2.2 预读取技术原理

预读取听起来挺高大上，实际上就是类似于工业生产中的提前建储。如果把数据看成一种商品就比较容易理解了。这时，存储单元就是生产工人；存储单元频率就是工人的工作效率，就是每秒生产多少件产品；存储单元的时钟周期就是生产周期，也就是生产一件商口的时间。
存储单元这名工人的生产效率只取决于它自身，在一个生产周期内只能生产1件产品。
现在要求在一个周期内生产3件产品，显然要3个工人同时生产才可以满足。买家只对工厂说话，只要按时交付3件产品就行，不管你多少工人生产。
各代DDR的生产交付关系如下：

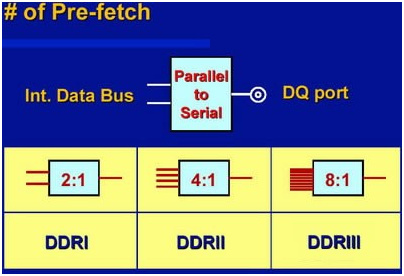

对于上图中的输入输出框图，左边代表生产工人（存储单元），它们生产的产品通过输送线（内部数据总线，Int. Data Bus）集中放到仓库，然后由工厂的销售部门（数据接口，Data Queue Port）交付客户。输入有多个，输出只有一个，用计算机术语来说，这叫并行转串行（Parallel to Serial）。
DDR1相当于2个工人一起生产，DDR2为4个工人一起生产，DDR3为8个工人一起生产。人多力量大，所以输出越来越多。

1.2.3 各代DDR的差异

搞明白了上面两种技术，弄懂各代DDR的差异就不在话下了。
(1) SDRAM（Synchronous DRAM）：同步动态随机存储器
对于SDR，只要求在一个周期（指存储单元自身的时钟周期）交1件产品（传输1次数据），因此它只需要1名工人（存储单元）就够了，不需要搞什么预读取。
正因为如此，SDR的存储单元频率（核心频率）、I/O频率（工作频率）、数据传输频率（等效频率）都是相同的，这也是它名字中有“同步”的原因。比如经典的PC133，三种频率都是133MHz。
(2)DDR(Double Date Rate SDRAM)：双倍速率同步动态随机存储器
对于DDR，要求一个周期内交2件产品（传输2次数据），1名工人（存储单元）干不过来了，需要由2名工人同时生产（预读取2位）。
DDR也就是DDR1，在一个时钟周期内可以传2次数据，刚好满足。因此I/O频率并不需要增加，和存储单元频率一样即可满足。
(3)DDR2
DDR2要求一个周期内交4件产品（传输4次数据），需要由4名工人同时生产（预读取4位）。
DDR2也是在一个时钟周期内传2次数据，需要2个时钟周期才能传4次数据，因此I/O频率需要是存储单元频率的2倍。
(4)DDR3
DDR3要求一个周期内交8件产品（传输8次数据），需要由8名工人同时生产（预读取8位）。
DDR3也是在一个时钟周期内传2次数据，需要4个时钟周期才能传8次数据，因此I/O频率需要是存储单元频率的4倍。

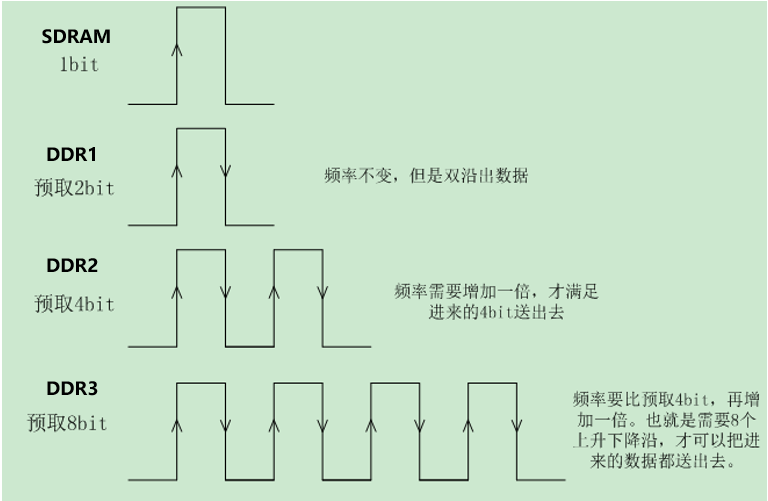

各代内存的I/O频率如下图：

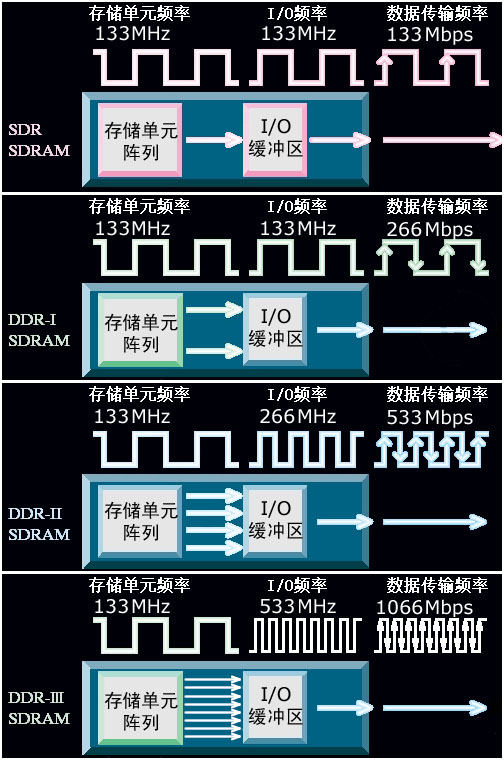

各代内存的存储单元频率、I/O频率、数据传输频率对应关系如下：

总结一下，在一个存储单元时钟周期内，各参数对应关系如下：

内存分类	I/O周期数	预读位数	数据传输次数
SDRAM	1	无	1
DDR	1	2	2
DDR2	2	4	4
DDR3	4	5	8

可见，预读几位就要在一个存储单元时钟周期内传几次数据。因此，对于DDR系列的内存，有：
$$\begin{array}{rl}& \text{数据传输频率}=\text{存储单元频率}\times \text{预读取位数}\\ & \text{I/O频率}=\text{数据传输频率}÷2。\end{array}$$
这两个公式其实很好理解，第一个公式对应DDR的预读取技术，预读取n位就相当于n个工人同时干活，产品交付效率提高n倍。第二个公式对应DDR的双倍速率传输技术，一个I/O时钟周期传两次数据，所以数据传输频率是I/O频率的2倍。

下表列出了存储单元频率与各种内存数据传输频率的对应关系：

存储单元频率	数据传输频率（等效频率）
100MHz	DDR200、DDR2 400、DDR3 800、DDR4 1600
133MHz	DDR266、DDR2 533、DDR3 1067、DDR4 2133
150MHz	DDR4 2400
166MHz	DDR333、DDR2 667、DDR3 1333、DDR4 2666
200MHz	DDR400、DDR2 800、DDR3 1600、DDR4 3200
233MHz	DDR3 1887、DDR4 3733
266MHz	DDR2 1066、DDR3 2133、DDR4 4266

从表中可看出，内存的存储单元频率增长幅度很小，这是因为电容的刷新频率受制于制造工艺而很难取得突破，就像工人的劳动生产率很难提高一样。

二、内存带宽：数据的“高速公路”

内存带宽（Memory Bandwidth）就是内存条每秒钟能够传输的最大数据量，通常以GB/s（吉字节每秒）为单位。带宽越大，数据传输的速度就越快。

2.1 带宽的计算

带宽的大小还受数据总线位宽的影响。数据总线位宽决定了CPU与内存之间一次能够传输的数据量，例如，一个32位数据总线意味着每次传输可以携带32位（即4字节）的数据，一个64位数据总线则能够一次传输64位（即8字节）的数据。现在数据总线位宽都是64位。
因此，每钞钟传输数据的次数×每次传的位数（64位），就是每秒钟能传输的位数，再除以8就得到每秒钟传的字节数（1B=8bit）
根据以上算法，就可以写出不同造型的带宽公式：
公式1：$带宽=存储单元频率\times 预读取位数\times 总线位宽/8$
公式2：$带宽=数据传输频率\times 总线位宽/8$
公式3：$带宽=I/O频率\times 总线位宽/4$

例如，一款频率为3200MHz、位宽为64位的DDR4内存。DDR4预读取16位， 存储单元频率为3200MHz/16=200MHz，I/O频率=3200MHz/2=1600MHz。带宽大约为：3200MHz×64位/8=25.6GB/s。当然，这只是理论上的最大值，实际带宽还会受到其他因素的影响。

不同的内存理论传输带宽：

内存类别	传输带宽
DDR	DDR 266：2.1 GB/s DDR 333：2.6 GB/s DDR 400：3.2 GB/s
DDR2	DDR2 533：4.2 GB/s DDR2 667：5.3 GB/s DDR2 800：6.4 GB/s
DDR3	DDR3 1066：8.5 GB/s DDR3 1333：10.6 GB/s DDR3 1600：12.8 GB/s DDR3 1866：14.9 GB/s
DDR4	DDR4 2133：17 GB/s DDR4 2400：19.2 GB/s DDR4 2666：21.3 GB/s DDR4 3200：25.6 GB/s
DDR5	DDR5 4800：38.4 GB/s DDR5 5200：41.6 GB/s DDR5 5400：43.2 GB/s DDR5 5600：44.8 GB/s DDR5 6000：48.0 GB/s DDR5 6400：51.2 GB/s

从 SDRAM-DDR 时代，数据总线位宽没有改变，都为 64bit，但是采用双通道技术，就相当于两根数据总线并传，等价于位宽翻倍，带宽自然也翻一倍。
例子：
DDR4 2400（存储单元频率 = 150MHz，预读 16bit）组成单通道 64bit 内存，带宽将达到150MHz*16bit*64bit/8 = 19.2GB/s，如果是双通道 DDR4 2400 内存规格（64bitX2），带宽则进一步上升到了150MHz*16bit*128bit/8 = 38.4GB/s

DDR4 3200（内存颗粒的物理频率 = 200MHz，预读 16bit）组成双通道 128bit 内存，带宽将达到200MHz*16bit*128bit/8 = 51.2GB/s，如果是四通道(256bit)DDR4 4266 内存规格（内存颗粒的物理频率 = 266MHz，预读16bit），带宽则进一步上升到了 266*16*256/8 = 136.2GB/s

2.2 带宽与性能的关系

CPU在运行过程中需要不断地从内存中读取数据和指令，CPU快的嗷嗷叫，内存老哥根本跟不上大哥的脚步，是地道的拖油瓶。
内存跑的越快，CPU等待的时间就越短，系统的整体性能自然就越高。
内存带宽代表内存老哥的跑步速度。天下武功，唯快不破，速度就是性能。
对于普通用户来说，咱们其实也不必把内存的各种频率了解的那么清楚，选内存条最简单有效的方法就是选择一款高带宽的，so easy!

2.3 带宽的提升方法

搞懂带宽的本质和计算公式，自然就能明白，提升内存带宽的方法主要有两种：

• 提高内存频率：不管是提高存储单元的频率，还是提高I/O频率，都可以实现最终数据传输频率的提升。不过，频率的提高并不是无限制的。随着频率的增加，内存的功耗和发热量也会相应增加，这可能导致其稳定性和寿命下降。
• 增加内存位宽：数据线位宽增加不了，就搞多通道。
