figure函数用法

目录

语法

说明

示例

指定图窗标题

同时使用多个图窗

Python中用法

---

        figure函数的功能是创建图窗窗口

语法

figure

figure(Name,Value)

f = figure(___)

figure(f)

figure(n)

说明

figure 使用默认属性值创建一个新的图窗窗口。生成的图窗为当前窗图。

figure(Name,Value) 使用一个或多个名称-值对组参数修改图窗的属性。例如，figure('Color','white') 将背景色设置为白色。

f = figure(___) 返回 Figure 对象。可使用 f 在创建图窗后查询或修改其属性。

figure(f) 将f指定的图窗作为当前图窗，并将其显示在其他所有图窗的上面。

figure(n) 查找 Number 属性等于n的图窗，并将其作为当前图窗。如果不存在具有该属性值的图窗，MATLAB® 将创建一个新图窗并将其Number属性设置为 n。

示例

指定图窗标题

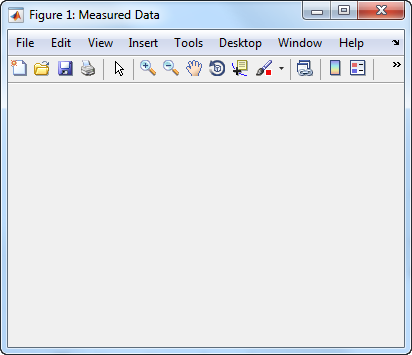

        创建一个图窗并指定 Name 属性。默认情况下，生成的标题包含图窗编号。

figure('Name','Measured Data');

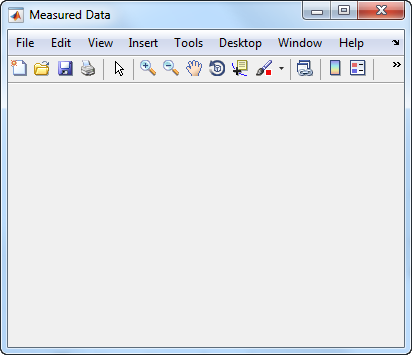

        再次指定 Name 属性，但这次将 NumberTitle 属性设置为 'off'。生成的标题不包含图窗编号。

figure('Name','Measured Data','NumberTitle','off');

同时使用多个图窗

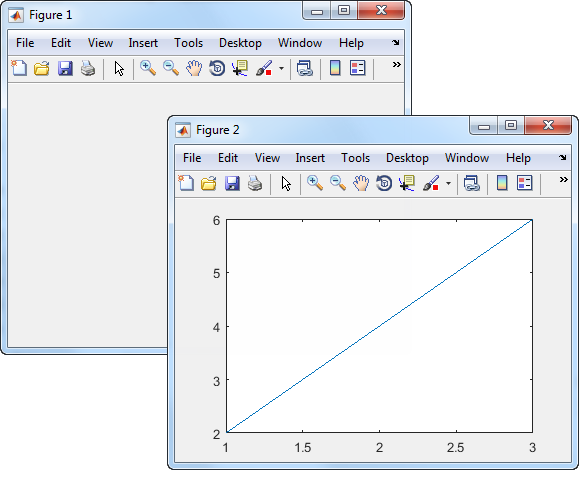

        创建两个图窗，然后创建一个线图。默认情况下，plot 命令的目标为当前图窗。

f1 = figure;
f2 = figure;
plot([1 2 3],[2 4 6]);

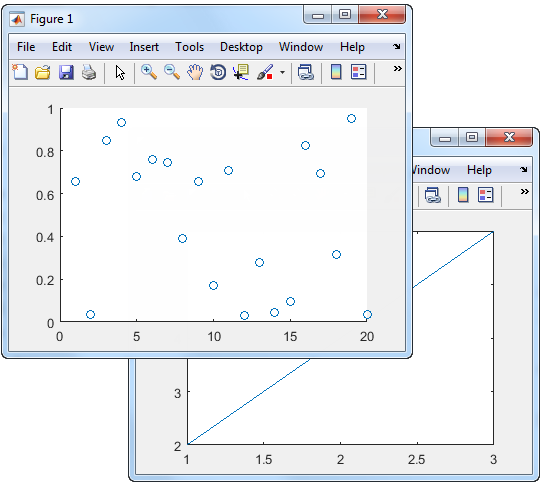

        将当前图窗设置为 f1，使其成为下一个绘图的目标。然后创建一个散点图。

figure(f1);
scatter((1:20),rand(1,20));

颜色名称	短名称	RGB 三元组	十六进制颜色代码	外观
'red'	'r'	[1 0 0]	'#FF0000'
'green'	'g'	[0 1 0]	'#00FF00'
'blue'	'b'	[0 0 1]	'#0000FF'
'cyan'	'c'	[0 1 1]	'#00FFFF'
'magenta'	'm'	[1 0 1]	'#FF00FF'
'yellow'	'y'	[1 1 0]	'#FFFF00'
'black'	'k'	[0 0 0]	'#000000'
'white'	'w'	[1 1 1]	'#FFFFFF'
'none'	不适用	不适用	不适用	无颜色

        以下是 MATLAB 在许多类型的绘图中使用的默认颜色的 RGB 三元组和十六进制颜色代码。

RGB 三元组	十六进制颜色代码	外观
[0 0.4470 0.7410]	'#0072BD'
[0.8500 0.3250 0.0980]	'#D95319'
[0.9290 0.6940 0.1250]	'#EDB120'
[0.4940 0.1840 0.5560]	'#7E2F8E'
[0.4660 0.6740 0.1880]	'#77AC30'
[0.3010 0.7450 0.9330]	'#4DBEEE'
[0.6350 0.0780 0.1840]	'#A2142F'

        可绘制区域的位置和大小，指定为 [left bottom width height] 形式的向量。此区域不包括图窗边框、标题栏、菜单栏和工具栏。此表介绍 Position 向量中的每个元素。

元素	说明
left	从主画面左边缘到窗口的内部左边缘的距离。在具有多个监视器的系统上，此值可能为负数。 如果图窗已停靠，则此值相对于 MATLAB 桌面中的“图窗”面板。
bottom	从主画面下边缘到窗口的内部下边缘的距离。在具有多个监视器的系统上，此值可能为负数。 如果图窗已停靠，则此值相对于 MATLAB 桌面中的“图窗”面板。
width	figure 的左右内部边缘之间的距离。
height	窗口的上下内部边缘之间的距离。

        所有测量值都采用Units属性指定的单位。图窗停靠时不能指定图窗的Position属性。

        在 MATLAB Online™ 中，Position向量的bottom和left元素被忽略。要放置包括边框、标题栏、菜单栏和工具栏在内的整个窗口，请使用OuterPosition属性。

注意：Windows® 操作系统会强制应用最小窗口宽度和最大窗口大小。如果指定的图窗尺寸超出这些限制，将按照这些限制而不是指定的尺寸显示图窗。

单位值	说明
'pixels'（默认值）	像素。 从 R2015b 开始，以像素为单位的距离不再依赖 Windows 和 Macintosh 系统上的系统分辨率： 在 Windows 系统上，一个像素是 1/96 英寸。 在 Macintosh 系统上，一个像素是 1/72 英寸。 在 Linux® 系统上，一个像素的大小由系统分辨率确定。
'normalized'	这些单位依据父容器进行归一化。容器的左下角映射到 (0,0)，右上角映射到 (1,1)。
'inches'	英寸。
'centimeters'	厘米。
'points'	磅。1 磅等于 1/72 英寸。
'characters'	这些单位基于图形根对象的默认 uicontrol 字体： 字符宽度 = 字母 x 的宽度。 字符高度 = 两个文本行的基线之间的距离。 要访问默认的 uicontrol 字体，请使用 get(groot,'defaultuicontrolFontName') 或 set(groot,'defaultuicontrolFontName')。

        MATLAB 从父对象的左下角测量所有单位。此属性会影响Position属性。如果更改 Units 属性，请考虑在完成计算后将其值还原为默认值，以免影响采用默认值的其他函数。

        指定Units和Position属性的顺序具有以下影响：

• 如果在 Position属性之前指定 Units，则 MATLAB 会使用指定的单位来设置 Position。

• 如果在 Position 属性之后指定 Units 属性，则 MATLAB 会使用默认的Units来设置 position。然后，MATLAB 将 Position 值转换为指定的单位表示的等价值。

Python中用法

figure(num=None, figsize=None, dpi=None, facecolor=None, edgecolor=None, frameon=True)

• num:图像编号或名称，数字为编号 ，字符串为名称
• figsize:指定figure的宽和高，单位为英寸；
• dpi参数指定绘图对象的分辨率，即每英寸多少个像素，缺省值为80 。1英寸等于2.5cm,A4纸是 21*30cm的纸张 。
• facecolor：背景颜色
• edgecolor：边框yanse
• frameon：是否显示边框

        例如：

import matplotlib.pyplot as plt
# 创建自定义图像
fig=plt.figure(figsize=(4,3),facecolor='blue')
plt.show()
