使用 RMxprt 中的用户定义槽增强电机设计

使用 RMxprt 中的用户定义槽增强电机设计

欢迎来到我们最新的 RMxprt 电机设计优化探索，我们深入探讨了槽尺寸在定义电机性能方面的关键作用。槽几何形状不仅仅是一个设计细节，它是实现电动机效率、有效性和可制造性的基石。在这篇博客中，我们将演示 RMxprt 的插槽编辑器（一种专为精确修改而设计的高级工具）如何允许工程师自定义插槽几何形状。此功能使用户能够微调电机特性，以满足特定的性能标准，从装配的便利性到操作效率。

电机设计中的槽尺寸

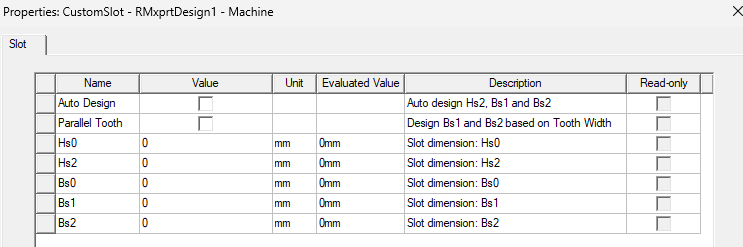

槽尺寸对于塑造电动机的性能、效率和可制造性至关重要。每个维度都有特定的功能用途，影响着从装配难易程度到运营效率的方方面面。RMxprt 提供了一个直观的插槽编辑器，简化了这些维度的设计和定制。该工具允许工程师精确调整槽几何形状，以优化电磁性能，减少材料使用，并根据特定的绕组配置定制槽。编辑器的视觉反馈和实时验证支持迭代设计改进，从而促进符合性能规格和制造能力的简化开发流程。





• 槽开口宽度 （Bs0）：槽开口的宽度 Bs0 直接影响绕组线插入的难易程度。较宽的开口可以简化制造过程，但过宽的开口可能会增加齿槽转矩和噪声。相反，减小 Bs0 可以减少槽开口周围的漏磁通，从而提高电机的电磁效率。



• 底部槽宽 &
