FlowNex 的最佳实践

通过这些旨在简化您的工作流程并增强您的项目的专家提示和策略，释放FlowNex的全部潜力。

什么是 FlowNex

FlowNex 是一款功能强大的软件工具，专为流体系统的建模和仿真而设计。它为工程师和设计师提供了创建、分析和优化复杂流体网络的能力。凭借其直观的界面和强大的功能，FlowNex 被广泛应用于各个行业，包括汽车、航空航天和能源。

通过利用 FlowNex，用户可以详细了解流体动力学，识别潜在问题，并做出数据驱动的决策以提高系统性能。无论您是处理暖通空调系统、液压回路还是任何其他与流体相关的应用，FlowNex 都能提供全面的解决方案来满足您的需求。

FlowNex 的最佳实践，提高效率

为了充分利用 FlowNex，优化您的工作流程以提高效率至关重要。首先熟悉软件的界面和功能。利用内置教程和文档来了解模型创建和仿真的最佳实践。

在构建网络之前，请考虑以下几点：

一个。需要建模的系统布局是什么？

• 在笔记本或合适的软件工具中绘制系统
• 包括已知的压力、温度、流速

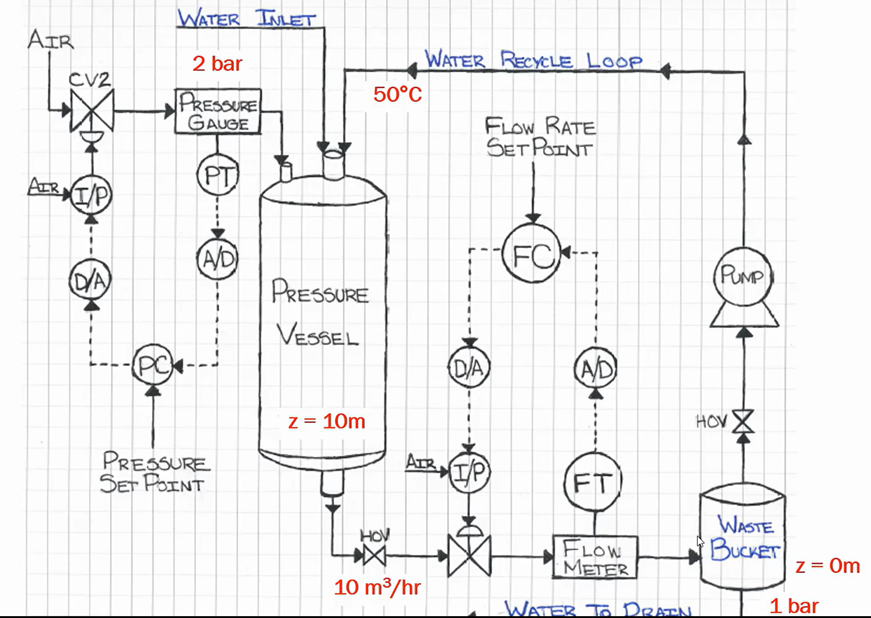

以下是在 FlowNex 中组装之前在笔记本中绘制的压力容器系统示例（图 1）





图 1. 在笔记本上绘制的系统网络，以便更好地指导

B. 我需要模拟什么？

• 我是否需要对整个系统进行建模？
• 是否有我可以用边界条件建模的部分？

C. 我可以分部分构建网络吗？

• 是否有一个部分我可以首先构建，并且不依赖于其他部分？

以下是图 1 中所示的压力容器系统如何分解为各个部分的示例（图 2）。这有助于在 FlowNex 中组装之前更好地了解系统。



图 2. 思考阶段的网络系统断裂

D. 遵循逐步构建网络的理念

• 构建网络部分并测试
• 每次解决问题时，随时添加组件
• 经常保存！

以下是逐个步骤构建网络理念的示例（图 3）。每个步骤都可以在 FlowNex 中组装并模拟为单独的绘图页面。



图 3. FlowNex 中的逐个网络构建

E. 对于大型网络

• 只模拟必要的内容
• 分阶段构建网络
  • 添加组件时移动边界条件
  • 经常解决网络问题，在重复错误之前纠正错误
• 禁用网络部分并添加边界条件来调试解决错误
• 添加背景图片作为指导

例如，对于绘图页中已经生成的网络（图 4a），可以先添加背景图像，然后在图像上创建网络（图 4b）



图 4 (a) 网络，(b) 在图像上组装的同一网络



此外，利用 FlowNex 丰富的预定义组件和模板库来加快建模过程。定期更新您的软件并利用最新功能和增强功能来保持领先地位。

概括

• 仔细规划你的模拟
• 关注工程问题
• 清晰地布局网络
