一、技术原理与核心路径：从冷板到浸没的进化

液冷技术通过液体介质的高比热容特性，实现电子设备的高效散热，其核心路径可分为间接接触型与直接接触型两大方向：

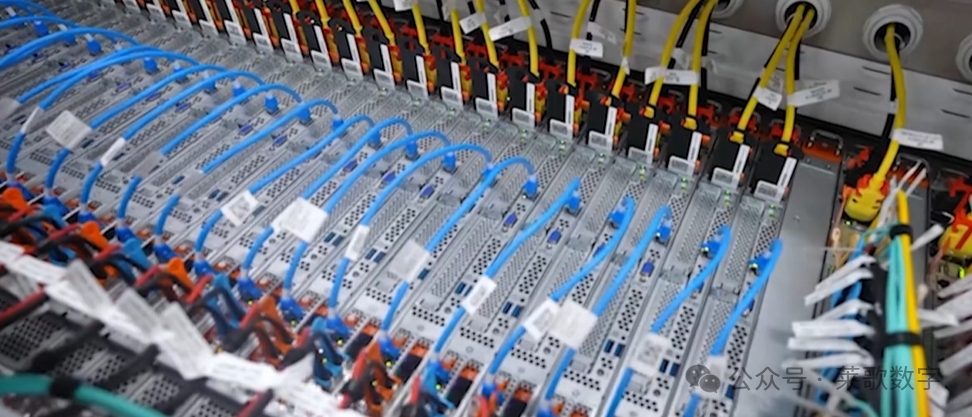

1. 冷板式液冷（间接接触）：

   - 原理：通过金属冷板与发热元件接触，冷却液在封闭流道内循环导热，适用于CPU、GPU等局部高热流密度场景。

   - 案例：英伟达DGX SuperPOD采用冷板式液冷，单机柜功率密度达50kW，PUE（能源使用效率）低至1.05。

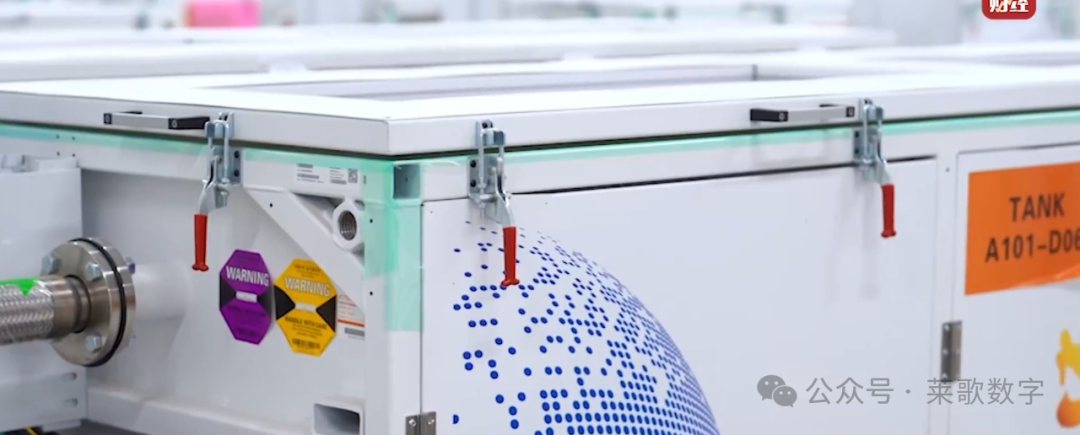

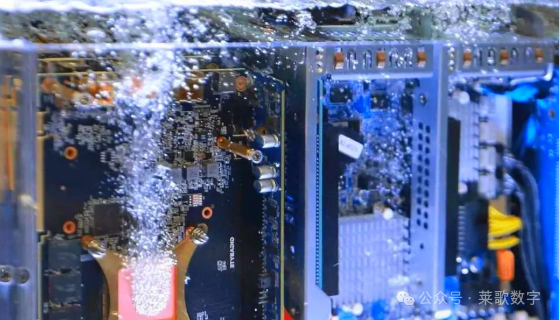

2. 浸没式液冷（直接接触）：

   - 原理：将服务器完全浸入绝缘冷却液（如氟化液、矿物油），通过相变吸热实现全局散热，热流密度支持>200W/cm²。

   - 案例：微软Azure部署两相浸没式液冷，数据中心PUE降至1.02，年节能成本超500万美元。

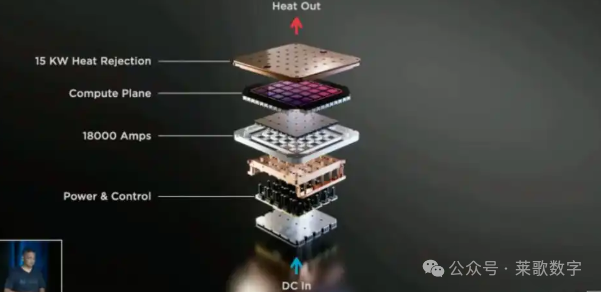

技术延伸：单相液冷（仅液体循环）与两相液冷（液-气相变）进一步细分场景。例如，特斯拉Dojo超级计算机采用两相液冷，训练效率提升30%。

二、市场现状：从超算到边缘计算的全面渗透

1. 全球格局：

   - 北美主导：谷歌、微软等科技巨头率先规模化应用，2024年液冷数据中心占比超35%。

   - 中国追赶：华为、阿里云加速布局，2025年中国液冷市场规模预计突破600亿元，渗透率达40%。

2. 厂商动态：

   - 国际龙头：Vertiv、世图兹（STULZ）推出模块化液冷方案，冷量覆盖50-500kW，支持快速部署。

   - 国内突破：高澜股份、英维克聚焦浸没式液冷，单机柜散热能力突破100kW，成本较进口方案低30%。

三、应用场景：从数据中心到储能系统的技术迁移

1. 高性能计算（HPC）与AI数据中心：

   - 需求驱动：NVIDIA H100 GPU热设计功耗（TDP）达700W，传统风冷无法满足散热需求。

   - 案例：Meta AI实验室采用浸没式液冷，GPU集群温度波动<2℃，训练中断率下降70%。

2. 储能系统：

   - 技术适配：锂电储能热管理要求温差<5℃，液冷方案较风冷效率提升50%。

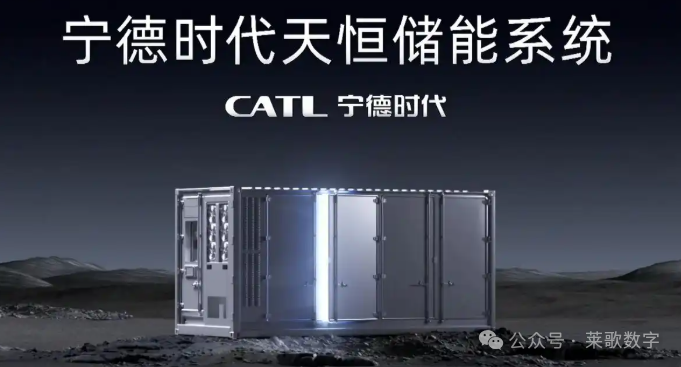

   - 案例：宁德时代“天恒”储能系统集成液冷技术，循环寿命延长至15,000次，度电成本降低20%。

3. 边缘计算：

   - 微型化需求：边缘节点部署于户外，液冷可实现“计算-散热”一体化封装。

   - 案例：华为边缘服务器Atlas 500采用冷板式液冷，体积缩小40%，适应-40℃~55℃极端环境。

数据中心浸没式液冷服务器热设计与仿真技术（下）

四、成本分析：TCO视角下的长期竞争力

1. 初期部署成本：

   - 液冷 vs 风冷：液冷初期投资为风冷的2-3倍（冷板式约$500/机柜，浸没式$1,200/机柜）。

   - 关键成本项：冷却液（氟化液$200/L）、CDU（冷却分配单元）及密封结构占60%以上。

2. 长期运营优势：

   - 能耗节约：液冷数据中心PUE 1.05 vs 风冷1.35，10MW级数据中心年省电费超$200万。

   - 维护成本：减少空调系统运维，故障率下降50%，TCO（总拥有成本）5年内反超风冷。

3. 降本路径：

   - 材料国产化：中石化开发廉价矿物油（成本$50/L），替代进口氟化液。

   - 模块化设计：阿里云T-Block方案使液冷部署周期从18个月缩至6个月，人工成本降40%。

五、技术创新：材料、结构与算法的三重突破

1. 材料革命：

   - 纳米流体：添加Al₂O₃纳米颗粒，导热系数提升30%，应用于冷板式液冷系统。

   - 环保冷却液：3M推出无氟化液Novec 7100，ODP（臭氧破坏潜能）为0，符合欧盟REACH法规。

2. 结构优化：

   - 微通道冷板：AMD MI300X GPU采用0.2mm微通道，散热效率较传统冷板提升50%。

基于FloEFD软件的多种微通道液冷板截面结构设计的性能仿真试验对比分析

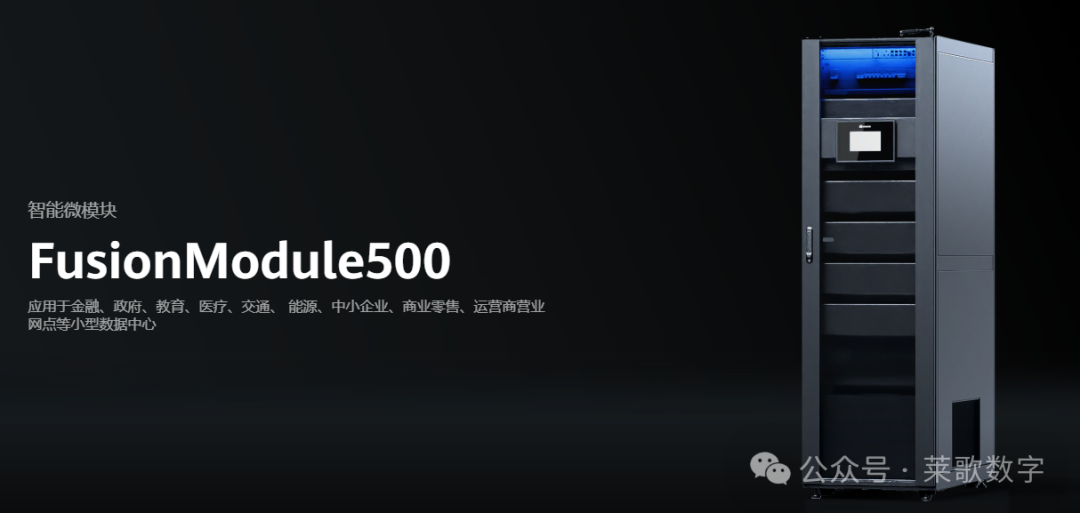

   - 一体化机柜：华为FusionModule液冷机柜集成CDU与管路，占地减少30%。

3. 智能控制：

   - AI动态调优：谷歌DeepMind开发ThermoNet模型，实时预测热负荷，冷却液流量调节精度达±5%。

六、未来趋势：绿色化、标准化与生态协同

1. 热能回收：

   - 数据中心余热用于区域供暖，微软瑞典数据中心为1万户家庭提供热水，综合能效提升40%。

2. 标准化进程：

   - 中国信通院发布《数据中心液冷技术标准》，推动冷板接口、冷却液参数统一，兼容性提升70%。

3. 边缘计算驱动：

   - 2025年全球50%数据将在边缘处理，液冷微型服务器（如戴尔PowerEdge XR系列）需求爆发。

七、厂商案例：技术落地的标杆实践

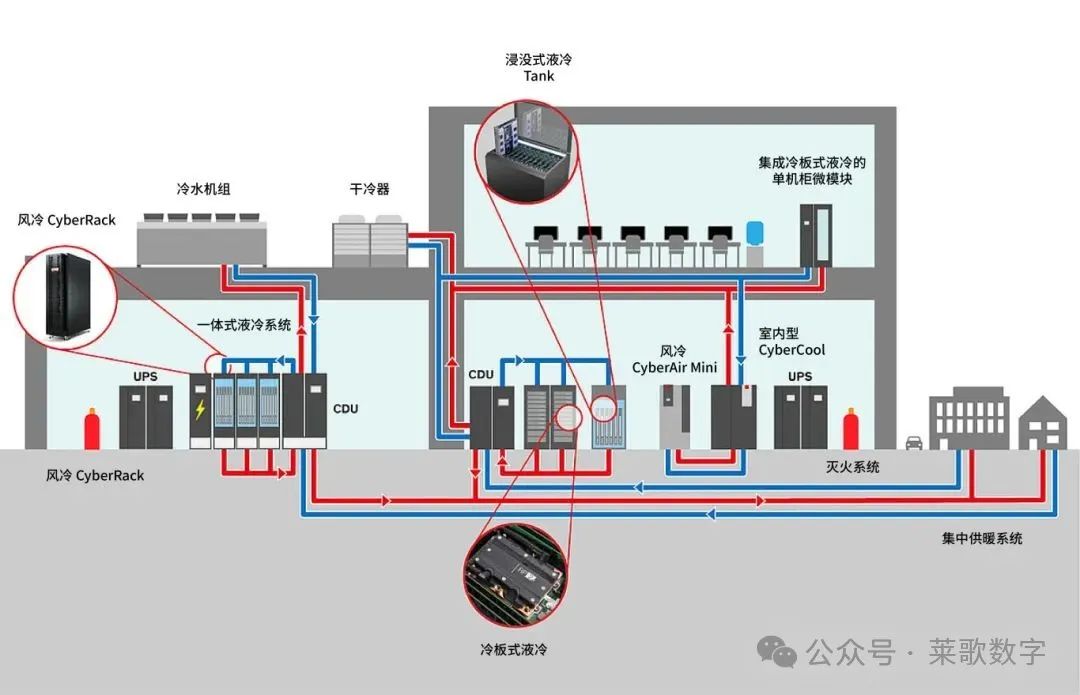

1. 世图兹（STULZ）：

   - CyberCool CMU：模块化CDU支持即插即用，部署效率提升50%，已应用于上海证券数据中心。

2. 高澜股份：

   - 浸没式液冷储能系统：单机柜散热能力120kW，助力国网江苏储能电站PUE降至1.08。

3. 微软：

   - 两相浸没式全局方案**：Azure云平台液冷覆盖率超60%，年均节能收益达$1.2亿。

结语：液冷技术的三重价值重构

液冷不仅是散热方式的革新，更是能效革命、空间革命与商业革命的集合体。

随着材料成本下降与技术标准化，其应用将从数据中心扩展至新能源汽车、工业装备等领域，成为全球碳中和目标的核心支撑技术。

对于企业而言，拥抱液冷不再是选择题，而是通向高效与可持续的必由之路。

---
