CAM350打开GERBER图时出现线宽为0的错误的原因及解决

1. 问题描述

用altium designer完成PCB设计后，需要将PCB设计生成GERBER版图发送到PCB制作厂家进行制作。在发送到厂家之前，需要用CAM350对GERBER版图进行检验以确定设计是否出现错误。

但在用CAM350打开版图时遇到线宽为0的错误，出现的报错如下：

Cannot convert the following lines in file "*.apr":
Line 17: Error Creating Aperture:  Width must be greater than 0.
 for Dcode 26.
D26   ROUNDED             0.000       0.000       0.000  LINE       0.000

线宽为0的线，找遍了电路板的各个角落，都没有发现这个线在哪里？

2. 问题分析

后来发现原因出在设计的电路板边界处的线没有对齐，当时在设计时一部分用的是mil做长度单位，一部分用的是mm做长度单位，结果在这两部分线的接口处，出现了未对齐，造成0宽度的线。

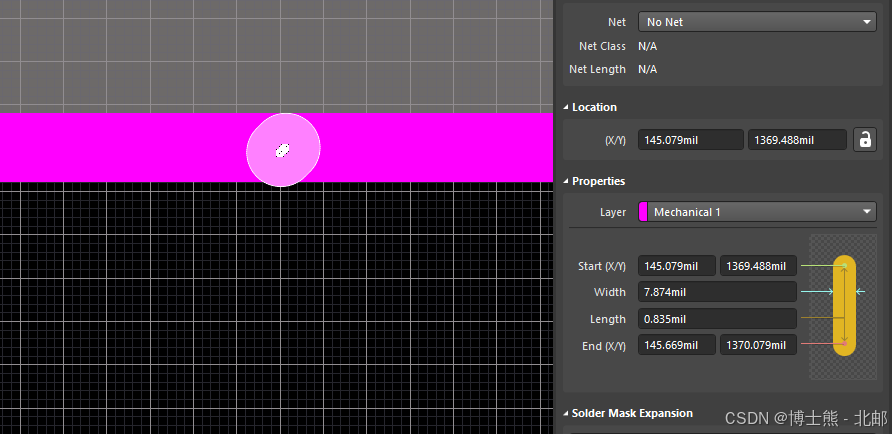

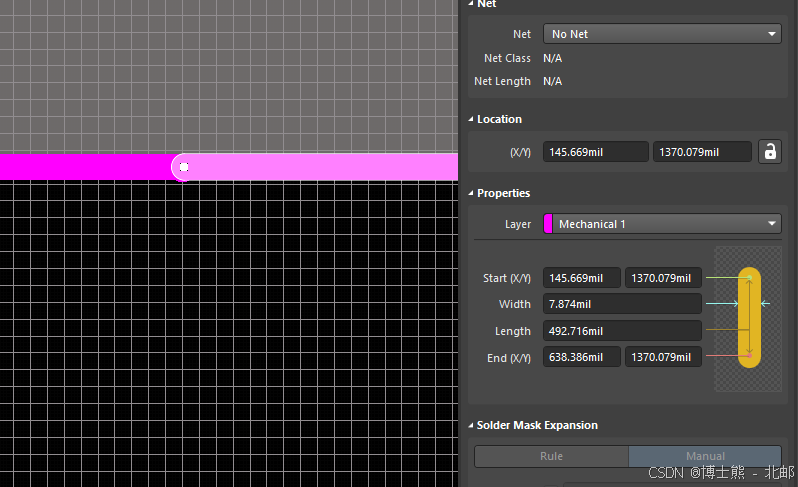

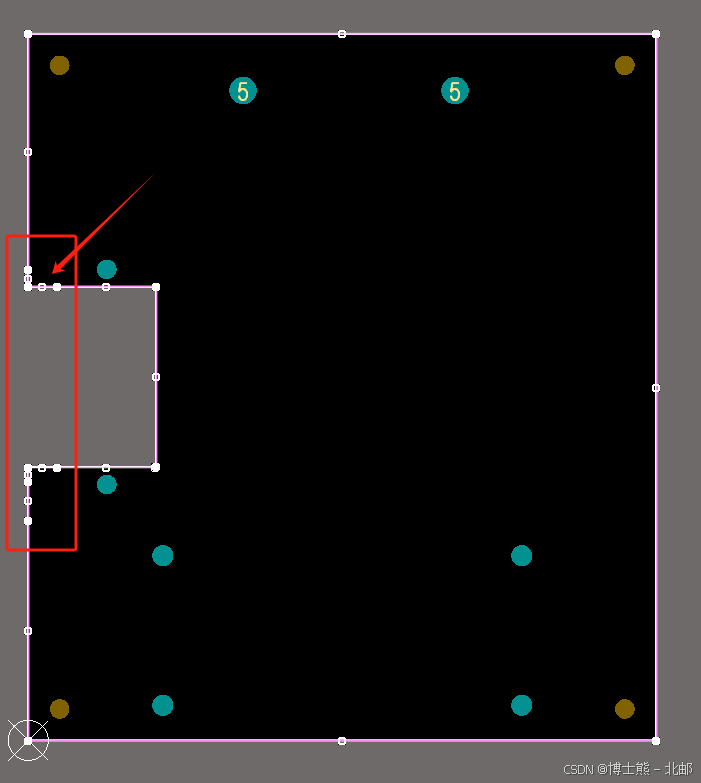

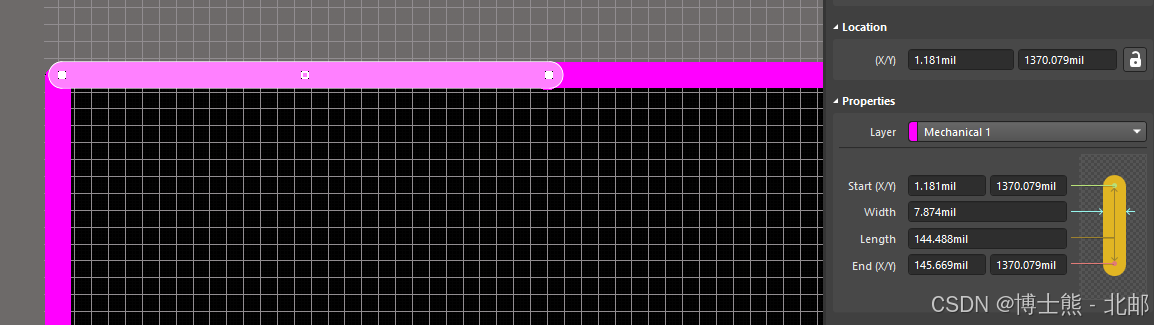

具体的问题如下图所示：

3. 问题解决过程

将这些线删除，重新用mm单位再画一遍，故障消除。

以后在设计时，进行布线要以英制为单位，或者以公制为单位，且不要进行盲目的切换和转换，否则可能会出现未连接等问题。
