前言

第一次正式写一系列文章，不知道怎么开始，只能先整个标题了

---

一、DaVinci Developer是什么？

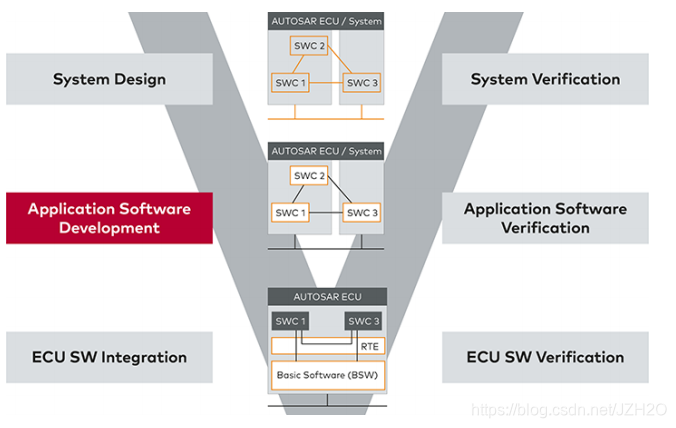

DaVinci Developer 是Vector公司用来设计AUTOSAR ECUS的软件单元（SWC）的图形配置工具。在V模型开发的位置如下图所示：

二、基本概念

2 工作区

DaVinci Developer项目是基于工作区（workspace）来管理的，工作区文件是DCF格式文件
工作区分为独立工作区和Davinci项目的工作区

2.1 独立工作区

如果你不与DaVinci Configurator Pro的配合使用，可以通过文件菜单创建一个新的工作空间；

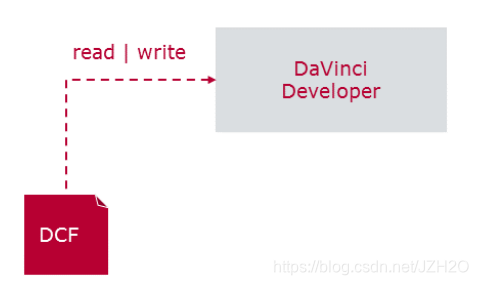

建议在文件夹中的空白文件夹中创建新的工作区磁盘，如下图所示：

注意：
一些其他的DaVinci 开发编辑工具，如Data Mapping Editor并不实用于这种独立的工作区。

2.2 DaVinci工程的一部分的工作区

如果想配合DaVinci Configurator Pro配合使用，在Davinci Configuratior pro建立工程时已经包含了一个
DaVinci Developer工作区，所以不需要再创建一个。
在工作区中，通过DaVinci Developer修改的内容，在保存时会被DaVinci Configurator Pro检测到并自动重载。

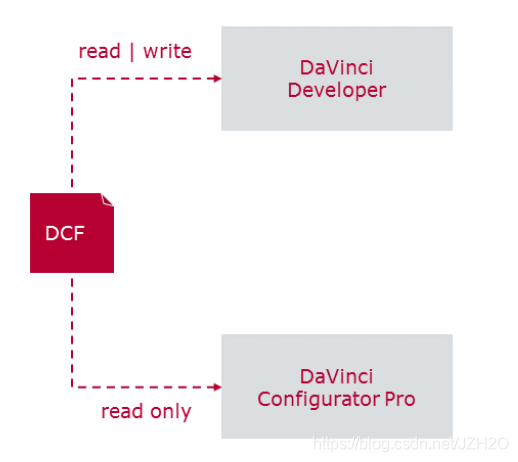

如下图所示：

注意：DaVinci Configurator Pro不能写入DCF文件。

三、 软件组件(SWC)设计

3.1 软件组件包含内容

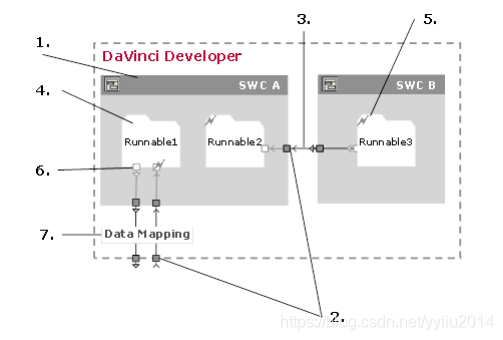

软件组件（SWC）包含了以下几个概念：

1. Application Components
2. Ports, Port Init Values and Data Elements
3. Connections
4. Runnables
5. Triggers
6. Port Access
7. Data Mapping

3.2 应用组件（Application Components）

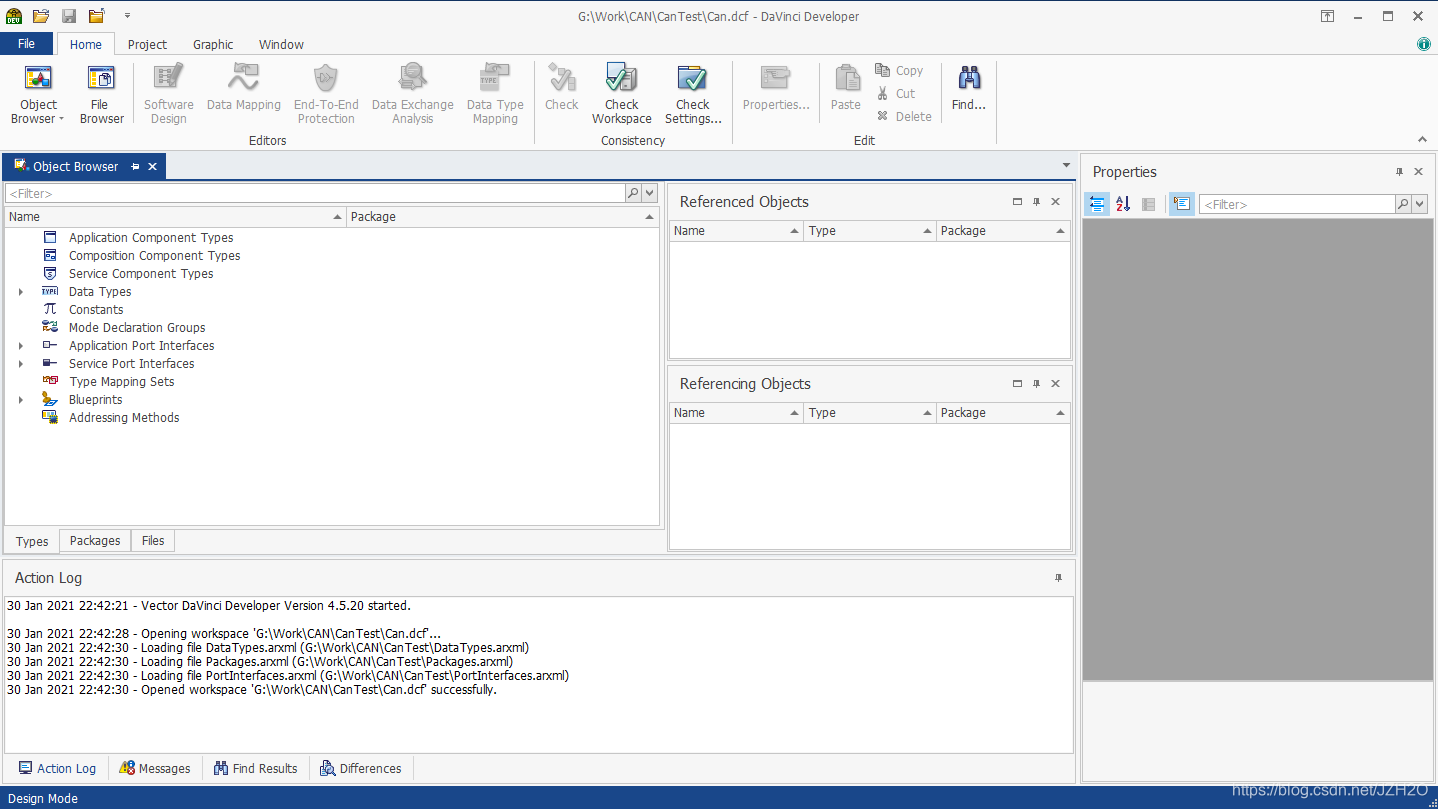

通过DaVinci Developer创建应用组件，当创建一个独立的工作区后，基本界面如下图所示：

3.3 对象浏览器

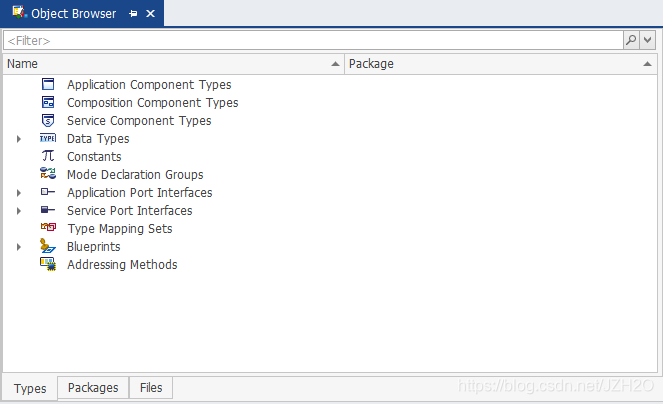

其中对象浏览器包含了以上所述的基本类型：

可以通过Types，Packages，Files三种方式来查看其中的数据
Types：面向类型
Packages：面向数据包
Files：面向文件
注意：Files视图界面的arxml文件是不可编辑的，如果要修改里面的内容需要在具体的节点下面修改。

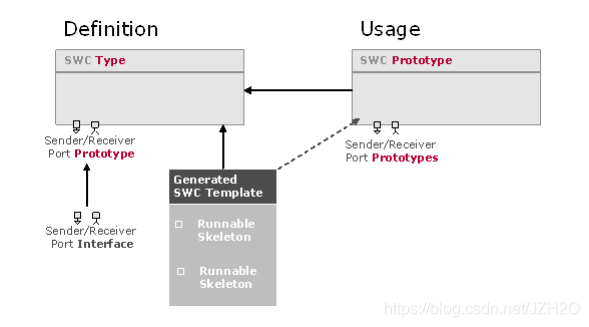

3.4 理解类型, 原型和接口

在对象浏览器中，软件组件是类型，端口是接口。只要你使用它们，它们就会成为原型。
例如：端口类型接口用在组件类型–>端口原型
软件设计界面使用的组件类型->组件原型

其中Runnables总是连接到组件类型。

3.5 端口，端口初始值，数据枚举

组件需要交流或者进行信息交换需要so-called端口（S/R ports）
软件组件的数据交互端口必须要定义清楚

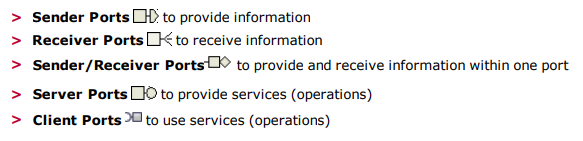

以下是常用的不同类型应用/服务端口：

除了以上常用的，还有以下端口：
Calibration Ports（校准端口）：用来校准数据参数等
Mode Ports（模式端口）：例如在某些特定的模式下触发或不触发Runnables

在使用应用程序端口之前，必须定义应用程序端口接口。如果不想使用预定义的数据类型，
要完全定义端口就必须首先定义数据类型。

总结

先写这么多，下一章继续完成后续的基本概念的理解，这些仅是自己的理解，不喜勿喷。
