1 Gstreamer基本介绍

1.1 Gstreamer简介

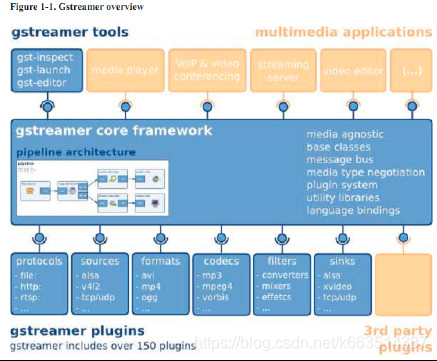

Gstreamer是linux上的多媒体框架。如下所示：
在这里插入图片描述
从上面这个图中可以看到，底层是以plugin插件形式存在包括codec标准，parser，audio， protocol等，也包括用户自己开发的plugin和第三方开发的plugin。core framework提供了plugin之间的交互机制和管理，通过将一些plugin连接起来形成一个系统，并且对上提供访问的接口。APP是构建在framework上的。

通过这个框架，底层开发者可以专注于开发plugin，APP开发者通过调用这个plugin来组成完成某种功能的
APP，plugin之间的通信都是由gstreamer framework提供的。

目前已经有一些成熟的plugin已经开发，并且作为library提供给了用户：

gst-plugins-base: an essential exemplary set of elements
gst-plugins-good: a set of good-quality plug-ins under LGPL
gst-plugins-ugly: a set of good-quality plug-ins that might pose distribution problems
gst-plugins-bad: a set of plug-ins that need more quality

plugin中的element实际上就是实现该element支持的API，供上层来调用.

1.2 Gstreamer中的几个术语

Elements： plugin的实例,在一个APP中可能需要创建多个elements并且把这些elements连接在一起形成系统

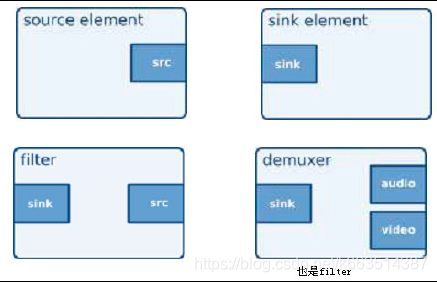

elements可以分为：
source element： 没有输入，只有输出pad，用来产生数据。
sink element: 只有输入pad，没有输出pad，是数据的目的地。如disk，soundcard
filter element： 包含输入pad和输出pad，接收输入的数据并且产生输出数据输入输出Pad的数目可以是N 个(N >= 1）
在这里插入图片描述
queue element： 是一个特殊的element，作为thread的边界存在。Gstreamer是可以
支持多线程的，线程的边界通过queue来隔开。

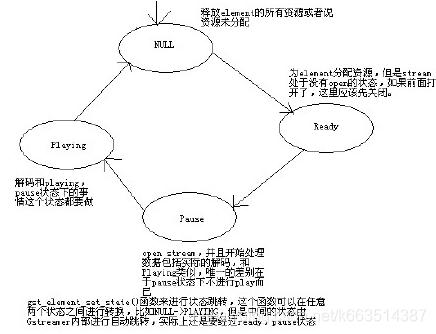

element state： element有4个状态：
在这里插入图片描述
Pads：element的输入输出端口。elements之间就是通过Pad来进行连接的。数据通过Pads在elements之间进行传递。输入pad称为 sink pad，输出pad称为 source pad。element并不禁止自己的source pad和sink pad连接在一起形成一个loop。 pad的capability 定义了该pad上能够处理的data的类型和一些参数(Gstcaps数据结构)：
在这里插入图片描述
bin：是一些elements的集合。对这个bin进行的操作会影响到该bin包含的所有的elements。

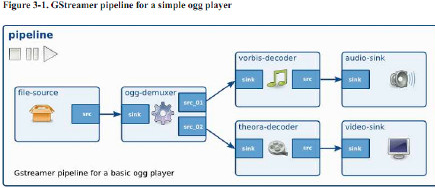

pipeline： pipeline也是一个bin，不过它是一个top level bin。
在这里插入图片描述
Bus: Bus是pipeline传输message给APP时的通路，从下面的图中可以看到，从pipeline中发给APP的message需要通过BUS（events/Queries 不需要通过BUS）。在创建pipeline时缺省会创建bus，因此用户不需要去单独创建bus。APP需要做的就是为message设置message handler(APP提供callback函数给pipeline调用),当pipeline需要发信息给APP时，调用这些APP提供的callback函数。gst_bus_add_watch () or gst_bus_add_signal_watch ()

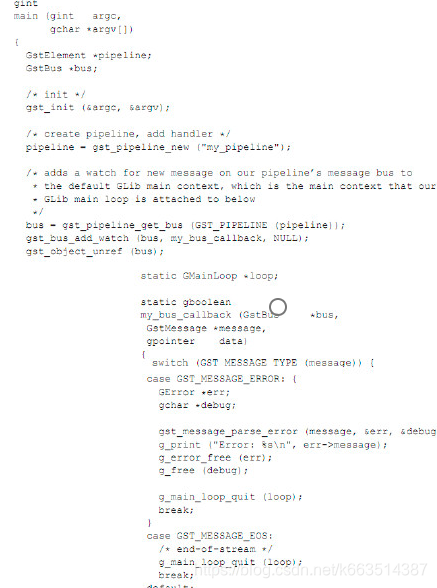

例子：
在这里插入图片描述
如果使用的是GLIB，那么还可以有另外一种方式来声明callback，见文档。
Gstreamer定义了一些特殊的message包括error/EOS/State-change/element message，plugin也可以自定义一些message。

通信 communication:
从框架来看，APP需要和pipeline进行数据和控制信息的通信包括进行play、pause等的控制以及数据的传输

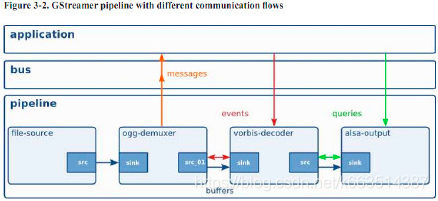

pipeline中的elements之间也需要进行数据和信息的传输：
在这里插入图片描述
buffers： 在pad上传输的data是通过buffer传输的。 elements <-> elements

buffer的创建有2种方式，一种是由当前的element自己创建，然后把这个buffer传递给下一个element。
另外一种方式就是dwonstream-allocated buffers，就是由下一个element来创建要求大小的buffer，并提供buffer操作函数，当前element通过调用buffer操作函数将数据写入这个buffer中完成buffer数据传递。
区别在于buffer的创建是在数据传输的源端element创建还是在数据接收端element来创建。

events： APP向elements发出的或者elements之间的传输都可以通过events。 APP -> elements, elements<->
messages： elements向APP传输的信息。 elements -> APP
queries: APP向elements请求信息，或者elements之间的信息请求。APP->Elements, elements<->
注意方向，APP和elements之间的传输是有方向的。

1.3 Gstreamer的数据驱动(schedule）

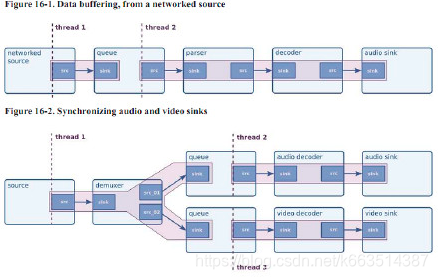

Gstreamer是一个多thread的框架。但是为了performance的原因，不会对每一个element都创建一个thread，
而是根据应用的特点和element的工作特点来进行thread的划分，thread的边界必须是queue element。
Gstreamer中pad支持两种schedule方式：docs/design/part-activation.txt

push-based scheduling: 这种scheduling方法中，downstream elements的sink pad上需要定义chain函数
(gst_pad_set_chain_function ),upstream elements调用这个chain函数来完成将buffer从upstream（source pad)到downstream elements(sink pad)的传递。这种scheduling方式中source elements递归调用downstream elements的chain函数，最后一直调用到目的elements的才能函数。 (由于chain函数是定义在sink pad上，而source element是没有sink pad的，因此source element是不提供chain函数的).调用的顺序是从sink element到source element。(递归调用). sink-to-source elements order。
在这里插入图片描述
​ B_chain_function(C_chain_function(buffer2),buffer1)

在这种模式下，upstream elements通过调用downstream elements sink pad上定义的chain函数主动的将数据传输给downstream elements，因此数据驱动是由upstream element发起的。

Pull-based scheduling: 在这种模式下，upstream elements 的source pad上提供了数据访问函数，downstream elements通过sink pad主动的去调用upstream elements的函数来要数据，因此数据驱动是由downstream elements发起的(在sink pad上调用source pad 上的gst_pad_pull_range())。

具体到某一个element上的PAD可以有下面几种情况：
(1) 该element的所有PAD全部使用push-based mode
(2) 该element的所有pad都采用pull-based mode。
(3) 该element的sinkpad采用pull-based mode,而该element的sourcepad采用push-based mode. 这种elements只能是queue element。在queue element的sink pad和source pad上各有一个thread，每一个thread只能有一种数据驱动mode。(GstTask)

核心代码：

push-based mode：

//source pad主动调用chain函数
#define GST_PAD_CHAINFUNC(pad)      (GST_PAD_CAST(pad)->chainfunc)
GstFlowReturn gst_pad_push (GstPad * pad, GstBuffer * buffer)
{
   g_return_val_if_fail (GST_IS_PAD (pad), GST_FLOW_ERROR);
   g_return_val_if_fail (GST_PAD_IS_SRC (pad), GST_FLOW_ERROR); //source pad调用chain函数
   cache = pad_take_cache (pad, cache_ptr);
   peer = cache->peer;//得到连接在这个sourcePad上的sink pad的list
   ret = GST_PAD_CHAINFUNC (peer) (peer, buffer);//调用sink pad上的chain函数
}

//给sink Pad设置chain函数
void gst_pad_set_chain_function (GstPad * pad, GstPadChainFunction chain)
{
  g_return_if_fail (GST_IS_PAD (pad));
  g_return_if_fail (GST_PAD_IS_SINK (pad));
  GST_PAD_CHAINFUNC (pad) = chain;
}

pull-based mode：

//sinkpad主动调用get_range()函数
GstFlowReturn gst_pad_pull_range (GstPad * pad, guint64 offset, guint size, GstBuffer ** buffer)
{
 g_return_val_if_fail (GST_IS_PAD (pad), GST_FLOW_ERROR);
 g_return_val_if_fail (GST_PAD_IS_SINK (pad), GST_FLOW_ERROR);//由sinkpad来调用
 if (G_UNLIKELY ((peer = GST_PAD_PEER (pad)) == NULL)) //通过该sinkpad找到和它连接的sourcepad
   goto not_connected;
 ret = gst_pad_get_range_unchecked (peer, offset, size, buffer);//调用定义在source pad上的
                                                                  get_range函数
}


GstFlowReturn gst_pad_get_range (GstPad * pad, guint64 offset, guint size, GstBuffer ** buffer)
{
 return gst_pad_get_range_unchecked (pad, offset, size, buffer);
}

#define GST_PAD_GETRANGEFUNC(pad)   (GST_PAD_CAST(pad)->getrangefunc)
static GstFlowReturn gst_pad_get_range_unchecked (GstPad * pad, guint64 offset, guint size,
   GstBuffer ** buffer)
{
   if (G_UNLIKELY ((getrangefunc = GST_PAD_GETRANGEFUNC (pad)) == NULL))
           goto no_function;
   ret = getrangefunc (pad, offset, size, buffer);
}

那么如何设置当前element的pad上采用哪一种scheduling mode，这就是pad-activation stage:
(1) 首先gstreamer需要去查询当前pad支持几种scheduling mode。
(2) Gstreamer来设置当前pad采用的scheduling mode方式，并通知当前pad知道。
PAD上需要实现notice函数供gstreamer来调用：
gst_pad_set_activatepull_function ()
gst_pad_set_activatepush_function ()

#define GST_PAD_ACTIVATEPUSHFUNC(pad)   (GST_PAD_CAST(pad)->activatepushfunc)
     void gst_pad_set_activatepush_function (GstPad * pad, GstPadActivateModeFuncti on activatepush)
{
    g_return_if_fail (GST_IS_PAD (pad));
    GST_PAD_ACTIVATEPUSHFUNC (pad) = activatepush; //函数指针
}

在activatepush()中调用下面的函数来设置mode。

 gboolean gst_pad_activate_push/pull (GstPad * pad, gboolean active)
 {
    ......
 }

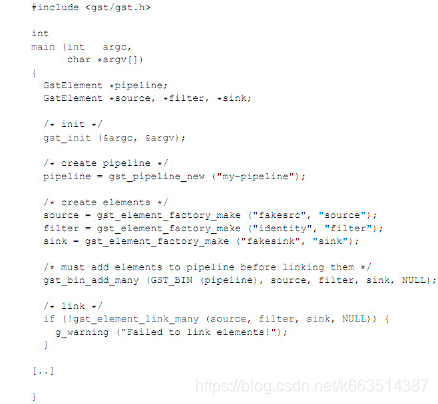

1.3 基于Gstreamer构建应用APP

在这里插入图片描述

2 如何注册一个plugin

一个plugin中可以包含多个element。每一个element作为plugin的一个feature。

 gst_element_register (GstPlugin * plugin, const gchar * name, guint rank,GType type)
 ->gst_plugin_feature_set_name (GST_PLUGIN_FEATURE_CAST (factory), name);

首先从APP的角度来看，如何调用一个plugin（使用plugin feature name来调用如fakesink)：
sink = gst_element_factory_make (“fakesink”, “swallow_audio”);

GstElement * gst_element_factory_make (const gchar * factoryname, const gchar * name)
{
    //根据factorName找到GstPluginFeature *feature;
    factory = gst_element_factory_find (factoryname);
    //通过factory得到plugin并创建element(name)
    element = gst_element_factory_create (factory, name);                                 }

GstElementFactory * gst_element_factory_find (const gchar * name)
{
    feature = gst_registry_find_feature (gst_registry_get_default (), name,                              GST_TYPE_ELEMENT_FACTORY);
}

GstElement * gst_element_factory_create (GstElementFactory * factory, const gchar * name)
{
    //gst_plugin_feature_load调用plugin = gst_plugin_load_by_name (feature->plugin_name);
    newfactory = GST_ELEMENT_FACTORY (gst_plugin_feature_load (GST_PLUGIN_FEATURE                                                (factory)));
    factory = newfactory;

    if (name) //创建的instance的name
        element = GST_ELEMENT_CAST (g_object_new (factory->type, "name", name, NULL));
    else
        element = GST_ELEMENT_CAST (g_object_newv (factory->type, 0, NULL));
}

gst_element_factory_create->gst_plugin_feature_load()
  ->plugin = gst_plugin_load_by_name (feature->plugin_name);
  -> plugin = gst_registry_find_plugin (gst_registry_get_default (), name);
  newplugin = gst_plugin_load_file (plugin->filename, &error);
  -> gst_plugin_register_func (plugin, plugin->orig_desc, NULL)
  -> (desc->plugin_init) (plugin)

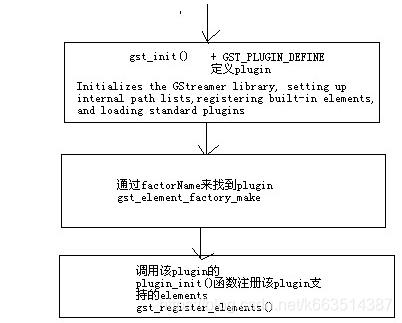

总结下来就是：先通过factoryname找到该plugin的factory数据结构（GstPluginFeature factor->feature)，再找到对应的plugin，并调用 该plugin提供的plugin_init()函数。
在这里插入图片描述
(1) gst_init()

Initializes the GStreamer library, setting up internal path lists,registering built-in elements, and loading standard plugins.
gst_init_check()
{
    group = gst_init_get_option_group ();
}

在plugin编写中：有2种注册plugin的方式：
如下面的例子中的macro GST_PLUGIN_DEFINE:

GST_PLUGIN_DEFINE (GST_VERSION_MAJOR,
   GST_VERSION_MINOR,
   "avi",
   "AVI stream handling",
   plugin_init, VERSION, "LGPL", GST_PACKAGE_NAME, GST_PACKAGE_ORIGIN)

\* This macro needs to be used to define the entry point and meta data of a
\* plugin. One would use this macro to export a plugin, so that it can be used
\* by other applications.
 *
\* The macro uses a define named PACKAGE for the #GstPluginDesc,source field.
\* When using autoconf, this is usually set automatically via the AC_INIT
\* macro, and set in config.h. If you are not using autoconf, you will need to
\* define PACKAGE yourself and set it to a short mnemonic string identifying
\* your application/package, e.g. 'someapp' or 'my-plugins-foo.
 *
\* If defined, the GST_PACKAGE_RELEASE_DATETIME will also be used for the
\* #GstPluginDesc,release_datetime field.
#define
  T_PLUGIN_DEFINE(major,minor,name,description,init,version,license,package,origin) \
  G_BEGIN_DECLS \
  GST_PLUGIN_EXPORT GstPluginDesc gst_plugin_desc = {   \
 major,                  \
 minor,                  \
 name,                     \
 (gchar *) description,            \
 init,                     \
 version,                  \
 license,                  \
 PACKAGE,                  \
 package,                  \
 origin,                  \
 __GST_PACKAGE_RELEASE_DATETIME,                      \
 GST_PADDING_INIT                   \
}; \
G_END_DECLS

类似的有一个对应的静态注册函数：

#define GST_PLUGIN_DEFINE_STATIC(major,minor,name,description,init,version,license,package,origin) \
static void GST_GNUC_CONSTRUCTOR         \
_gst_plugin_static_init__ ##init (void)         \
{                     \
 static GstPluginDesc plugin_desc_ = {         \
   major,                  \
   minor,                  \
   name,                  \
   (gchar *) description,            \
   init,                  \
   version,                  \
   license,                  \
   PACKAGE,                  \
   package,                  \
   origin,                  \
   NULL,                  \
   GST_PADDING_INIT                   \
 };                     \
 _gst_plugin_register_static (&plugin_desc_);      \ //调用了静态注册函数
}

编译自己的plugin插件：http://blog.csdn.net/dyzhu/article/details/4357037

从模板生成gstreamer插件

gst-template是gstreamer插件的开发模板，在gst-plugin/tools目录下有一个make_element，在gst-plugin/src目录下，运行…/tools/make_element myfilter，就可以生成一个myfilter插件。

在gst-plugin目录下的autogen.sh可以自动生成congifure和makefile.in文件，如果这个脚本运行不成功。可以用下面的方法：

编译：

#libtool --mode=compile cc `pkg-config --cflags gstreamer-0.10` -DPACKAGE="Gstreamer" -DHAVE_USER_MTU -Wall -Wimplicit -g -o gstmyfilter.o -c gstmyfilter.c

链接：

#libtool --mode=link cc -module -avoid-version -rpath /usr/local/lib/gstreamer-0.10/ -export-symbols-regex gst_plugin_desc -o gstmyfilter.la gstmyfilter.lo `pkg-config --libs gstreamer-0.10`

安装：

#libtool --mode=install install gstmyfilter.la /usr/local/lib/gstreamer-0.10/

之后，就可以在自己的应用程序中创建myfilter的element。

转载两篇相关的文章：http://blog.csdn.net/dyzhu/article/details/4362865

​ http://blog.csdn.net/dyzhu/article/details/4362865

由于在嵌入式系统中运行gstreamer，受到资源的限制，所以打算只安装gstreamer核心库和一些必须的element，其它的element用到的时候再添加。我的想法是，把base，good，。。。插件包中的需要用到的elment编译成插件。

拿good插件包中的id3demux做试验（先在pc上试验，可惜pc上已经装了base插件包），把good插件包中的gst/id3demux目录下的5个文件copy到gst－template/gst－plugin/src目录下，用上一篇文章《编译自己的gstreamer插件》中提到的方法编译，郁闷，没通过，有空再研究一下（linux基本知识还很欠缺啊。。。）。

后来我想，既然gstreamer的插件是动态链接库，那么只是把这些源文件编译成动态链接库是否可以呢？试一下：

gcc -Wall $(pkg-config --cflags --libs gstreamer-0.10) -DPACKAGE='"GStreamer"' -Wimplicit -fpic -shared -g -o gstid3demux.so gstid3demux.c id3tags.c id3v2frames.c

把编译出来的gstid3demux.so拷贝到gstreamer库目录下，写个应用程序调用一下，OK，没问题。再用gst－template的工具生成一个myfilter，用同样的方法：

gcc -Wall $(pkg-config --cflags --libs gstreamer-0.10) -DPACKAGE='"GStreamer"' -DVERSION='"0.10.23"' -Wimplicit -fpic -shared -g -o gstmyfilter.so gstmyfilter.c

把编译出来的gstmyfilter.so拷贝到gstreamer库目录下，调用成功。

原来，只需要把你element编译成动态连接库就可以了。

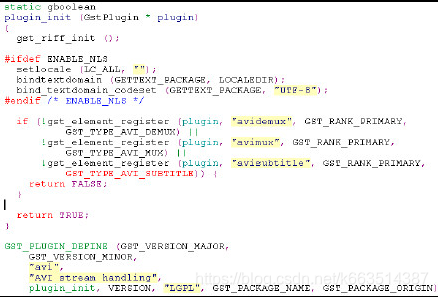

看一个例子：
在这里插入图片描述
上面这个例子中，这个plugin中注册了几个element。 在plugin_init()中就是做element的注册。
在这里插入图片描述

struct _GstPluginDesc {
  gint major_version;
  gint minor_version;
  const gchar *name;
  const gchar *description;
  GstPluginInitFunc plugin_init; //初始化函数
  const gchar *version;
  const gchar *license;
  const gchar *source;
  const gchar *package;
  const gchar *origin;
  const gchar *release_datetime;

  gpointer _gst_reserved[GST_PADDING - 1];
};

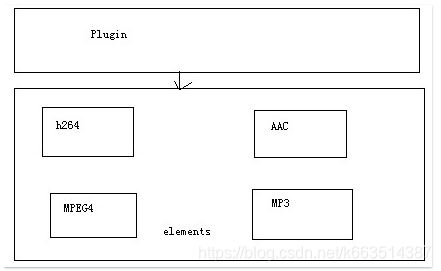

如下图，一个plugin中注册了多个components(elements)
在这里插入图片描述

3 GST-OMX

GST-omx是Gstreamer的一个plugin，用来和OMX IL封装的codec进行互连。从OMX IL的角度来说，GST-OMX
其实就是一个OMX IL Client，通过GetHandle得到component的handle来操作component。
由于是一个plugin，因此需要符合plugin的要求：

GST_PLUGIN_DEFINE (GST_VERSION_MAJOR,
   GST_VERSION_MINOR,
   "omx",
   "OpenMAX IL",
   plugin_init,
   PACKAGE_VERSION, GST_LICENSE, GST_PACKAGE_NAME, GST_PACKAGE_ORIGIN)

static gboolean plugin_init (GstPlugin * plugin)
{
    fetch_element_table (plugin);->path = get_config_path ();通过一个config文件来定义

}

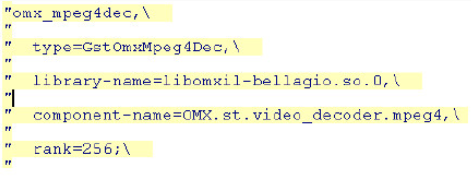

缺省的config文件Gstomx_config.c 中default_config如下：

"omx_mpeg4dec,\
"
" type=GstOmxMpeg4Dec,\
"
" library-name=libomxil-bellagio.so.0,\
"
" component-name=OMX.st.video_decoder.mpeg4,\
"
" rank=256;

通过解析这个config可以得到library name（.so)，component name等信息。 config文件的路径可以由环境变量OMX_CONFIG设置，没有设置就使用default config(Gstomx.config)。

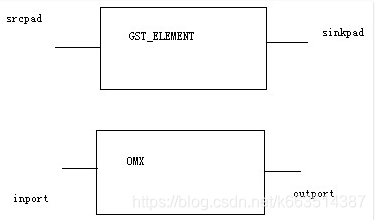

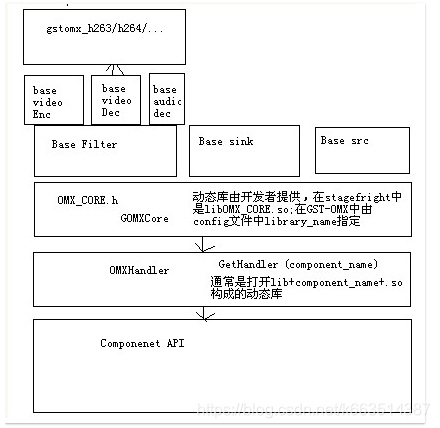

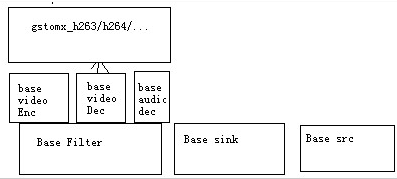

GST-OMX中的element做了一些抽象：
在这里插入图片描述

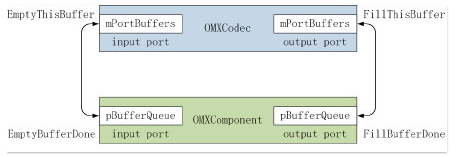

一些API和OMX IL的对应关系：
在这里插入图片描述
以H264dec为例：
在例化时会调用type_instance_init，由于基类是base filter，因此会先调用基类的type_instance_init函数

//Gstomx_h264dec.c
static void type_instance_init (GTypeInstance * instance, gpointer g_class)
{
    GstOmxBaseVideoDec *omx_base;
    omx_base = GST_OMX_BASE_VIDEODEC (instance);//base videoDEC类型
    omx_base->compression_format = OMX_VIDEO_CodingAVC;
}

//GstOmxBaseVideoDec 构造函数
static void type_instance_init (GTypeInstance * instance, gpointer g_class)
{
    GstOmxBaseFilter *omx_base;
    omx_base = GST_OMX_BASE_FILTER (instance);
    omx_base->omx_setup = omx_setup;
    omx_base->gomx->settings_changed_cb = settings_changed_cb;
    gst_pad_set_setcaps_function (omx_base->sinkpad, sink_setcaps);
}

基类basefilter的该函数：

static void type_instance_init (GTypeInstance * instance, gpointer g_class)
{
    GstOmxBaseFilter *self;
    GstElementClass *element_class;

    element_class = GST_ELEMENT_CLASS (g_class);
    self = GST_OMX_BASE_FILTER (instance);
    GST_LOG_OBJECT (self, "begin");
    self->use_timestamps = TRUE;
    //omx core生成，会调用g_omx_core_init->request_imp->imp_new->dlopen()
    self->gomx = gstomx_core_new (self, G_TYPE_FROM_CLASS (g_class));                         self->in_port = g_omx_core_new_port (self->gomx, 0);
    self->out_port = g_omx_core_new_port (self->gomx, 1);
    self->ready_lock = g_mutex_new ();
    self->sinkpad =gst_pad_new_from_template (gst_element_class_get_pad_template
     (element_class, "sink"), "sink");

    gst_pad_set_chain_function (self->sinkpad, pad_chain);
    gst_pad_set_event_function (self->sinkpad, pad_event);

    self->srcpad =gst_pad_new_from_template (gst_element_class_get_pad_template
     (element_class, "src"), "src");

    gst_pad_set_activatepush_function (self->srcpad, activate_push);
    gst_pad_use_fixed_caps (self->srcpad);

    gst_element_add_pad (GST_ELEMENT (self), self->sinkpad);
    gst_element_add_pad (GST_ELEMENT (self), self->srcpad);

    GST_LOG_OBJECT (self, "end");
}

void *gstomx_core_new (void *object, GType type)
{
   GOmxCore *core = g_omx_core_new (object);
   gstomx_get_component_info (core, type);
   g_omx_core_init (core);
   return core;
}

对core进行初始化

gboolean gstomx_get_component_info (void *core, GType type)
{
   GOmxCore *rcore = core;
   const gchar *element_name;
   GstStructure *element;
   const gchar *str;

   element_name = g_type_get_qdata (type, element_name_quark);
   element = get_element_entry (element_name);

   if (!element)
     return FALSE;

   str = gst_structure_get_string (element, "library-name");
   rcore->library_name = g_strdup (str);

   str = gst_structure_get_string (element, "component-name");
   rcore->component_name = g_strdup (str);

   str = gst_structure_get_string (element, "component-role");
   rcore->component_role = g_strdup (str);

   return TRUE;
}

void g_omx_core_init (GOmxCore * core)
{
   // core的library_name如何得到的？config文件中读取
   core->imp = request_imp (core->library_name);

   if (!core->imp)
     return;

   //调用了get_handle
   core->omx_error = core->imp->sym_table.get_handle (&core->omx_handle,
       (char *) core->component_name, core, &callbacks);

   if (!core->omx_error) {
     core->omx_state = OMX_StateLoaded;

     if (core->component_role) {
       OMX_PARAM_COMPONENTROLETYPE param;
       GST_DEBUG_OBJECT (core->object, "setting component role: %s",
                         core->component_role);
       G_OMX_INIT_PARAM (param);
       strncpy ((char *) param.cRole, core->component_role,OMX_MAX_STRINGNAME_SIZE);
       OMX_SetParameter (core->omx_handle, OMX_IndexParamStandardCompon entRole,&param);
     }
   }
}

通过这些函数的调用，完成了element的例化。其中的关键函数：

//这里的library_name就是config文件中的library name
core->imp = request_imp (core->library_name);

如何得到config文件？
在GST-OMX中plugin_init()->fetch_element_table()->get_config_path()中去查找config文件：
寻找的优先级如下：

  1. OMX_CONFIG环境变量设置的文件
  2. 系统目录下的gst-openmax.conf
  3. 用户目录下的gst-openmax.conf
static gchar * get_config_path (void)
{
	gchar *path;
 	const gchar *const *dirs;
 	int i;

	path = g_strdup (g_getenv ("OMX_CONFIG")); //读取环境变量中设置的config文件的位置和文件名

	if (path)
		return path;

	dirs = g_get_system_config_dirs (); //如果没有设置环境变量，则去系统目录下看是否这个文件存在
	system_dir/gstreamer-0.10/gst-openmax.conf文件
	for (i = 0; dirs[i]; i++) {
		path = g_build_filename (dirs[i], "gstreamer-0.10", "gst-openmax.conf", NULL);
		if (g_file_test (path, G_FILE_TEST_IS_REGULAR))
			return path;
		g_free (path);
	}
	//如果上面两个都没有找到，那么返回usr目录下的gst-openmax.conf文件
	//其中g_get_user_config_dir ()的返回值通常为home/user_name/.config
	//在其它的代码中会去测试是否这个文件存在
    return g_build_filename (g_get_user_config_dir (), "gst-openmax.conf", NULL);
}

config的内容：
在这里插入图片描述
上面的config中还可以设置一个component_role,在gst-omx.c的plugin_init()函数中有下面的代码：
在这里插入图片描述
在很多的omx component中需要这个component_role的设置：
在TI OMX_CORE.c 中就包含有下面的role表,前面一个是component name后面一个是该component支持的role：

char *tComponentName[MAXCOMP][2] = {
   {"OMX.TI.Video.Decoder", "video_decoder.avc"},
   {"OMX.TI.Video.Decoder", "video_decoder.vc1"},
   {"OMX.TI.Video.Decoder", "video_decoder.mpeg2"},
   {"OMX.TI.Video.Decoder", "video_decoder.mpeg4"},
   {"OMX.TI.Video.Decoder", "video_decoder.div3"},
   {"OMX.TI.Video.Decoder", "video_decoder.rv"},
   {"OMX.TI.MP3.decode", "audio_decoder.mp3"},
   {"OMX.TI.AAC.encode", "audio_encoder.aac"},
   {"OMX.TI.AAC.decode", "audio_decoder.aac"},
   {"OMX.TI.WMA.decode", "audio_decoder.wma"},
   {"OMX.TI.WBAMR.decode", "audio_decoder.amrwb"},
   {"OMX.TI.AMR.decode", "audio_decoder.amrnb"},
   {"OMX.TI.AMR.encode", "audio_encoder.amrnb"},
   {"OMX.TI.WBAMR.encode", "audio_encoder.amrwb"},
}

//初始化
static inline GOmxImp *request_imp (const gchar * name)
{
    GOmxImp *imp = NULL;
 	g_mutex_lock (imp_mutex);
 	imp = g_hash_table_lookup (implementations, name);
 	if (!imp) {
   		imp = imp_new (name); //打开动态链接库得到函数指针
   		if (imp)
     		g_hash_table_insert (implementations, g_strdup (name), imp);
	}
 	g_mutex_unlock (imp_mutex);

 	if (!imp)
   		return NULL;

 	g_mutex_lock (imp->mutex);
 	if (imp->client_count == 0) {
   		OMX_ERRORTYPE omx_error;
   		omx_error = imp->sym_table.init (); //调用omx_init
   		if (omx_error) {
     		g_mutex_unlock (imp->mutex);
     		return NULL;
   		}
	}
 	imp->client_count++;
 	g_mutex_unlock (imp->mutex);

 	return imp;
}

在GST-OMX中只是提供了OMX_CORE.h，没有提供OMX_CORE.c，这部分是由OMX提供，在stagefright中这个库位libOMXCORE.so， 在GST-OMX中由config中的library name指定。
如下面的libomxil-bellagio.so中 component_name是在getHandle时被调用( 打开lib+component_name.SO)：

（core->omx_error = core->imp->sym_table.get_handle (&core->omx_handle,
     (char *) core-> component_name, core, &callbacks);）


static GOmxImp *imp_new (const gchar * name)
{
 	GOmxImp *imp;
 	imp = g_new0 (GOmxImp, 1);
 	{
   		void *handle;
   		GST_DEBUG ("loading: %s", name);

   		imp->dl_handle = handle = dlopen (name, RTLD_LAZY);//打开omxcore的动态链接库
		GST_DEBUG ("dlopen(%s) -> %p", name, handle);

     	if (!handle) {
     	g_warning ("%s\n", dlerror ());
     	g_free (imp);
     	return NULL;
   }

   imp->mutex = g_mutex_new ();
   imp->sym_table.init = dlsym (handle, "OMX_Init"); //得到OMX 函数。
   imp->sym_table.deinit = dlsym (handle, "OMX_Deinit");
   imp->sym_table.get_handle = dlsym (handle, "OMX_GetHandle");
   imp->sym_table.free_handle = dlsym (handle, "OMX_FreeHandle");
 }

struct GstOmxBaseVideoDec
{
	GstOmxBaseFilter omx_base; //继承baseFilter类

 	OMX_VIDEO_CODINGTYPE compression_format;
 	gint framerate_num;
 	gint framerate_denom;
};

//GstOmxBaseFilter 构造函数
static void type_class_init (gpointer g_class, gpointer class_data)
{
     GObjectClass *gobject_class;
     GstElementClass *gstelement_class;

 	gobject_class = G_OBJECT_CLASS (g_class);
 	gstelement_class = GST_ELEMENT_CLASS (g_class);

 	gobject_class->finalize = finalize;
 	gstelement_class->change_state = change_state;

 	{
   		gobject_class->set_property = set_property;
   		gobject_class->get_property = get_property;

   		gstomx_install_property_helper (gobject_class);

  		//设置property
   		g_object_class_install_property (gobject_class, ARG_USE_TIMESTAMPS,
       	g_param_spec_boolean ("use-timestamps", "Use timestamps",
           "Whether or not to use timestamps",
           TRUE, G_PARAM_READWRITE | G_PARAM_STATIC_STRINGS));

   		g_object_class_install_property (gobject_class, ARG_NUM_INPUT_BUFFERS,
       	g_param_spec_uint ("input-buffers", "Input buffers",
           "The number of OMX input buffers",
           1, 10, 4, G_PARAM_READWRITE | G_PARAM_STATIC_STRINGS));
   		g_object_class_install_property (gobject_class, ARG_NUM_OUTPUT_BUFFERS,
       	g_param_spec_uint ("output-buffers", "Output buffers",
           "The number of OMX output buffers",
           1, 10, 4, G_PARAM_READWRITE | G_PARAM_STATIC_STRINGS));
 	}
}

在base filter中定义了这些property设置函数：

static void
set_property (GObject * obj, guint prop_id, const GValue * value, GParamSpec * pspec)
{
 	GstOmxBaseFilter *self;

 	self = GST_OMX_BASE_FILTER (obj);

 	switch (prop_id) {
   		case ARG_USE_TIMESTAMPS:
     		self->use_timestamps = g_value_get_boolean (value);
     		break;
   		case ARG_NUM_INPUT_BUFFERS:
   		case ARG_NUM_OUTPUT_BUFFERS:
   		{
     		OMX_PARAM_PORTDEFINITIONTYPE param;
     		OMX_HANDLETYPE omx_handle = self->gomx->omx_handle;
     		OMX_U32 nBufferCountActual;
     		GOmxPort *port = (prop_id == ARG_NUM_INPUT_BUFFERS) ?
         						self->in_port : self->out_port;

     		if (G_UNLIKELY (!omx_handle)) {
       			GST_WARNING_OBJECT (self, "no component");
       			break;
 		 	}

			nBufferCountActual = g_value_get_uint (value);

			G_OMX_INIT_PARAM (param);

			param.nPortIndex = port->port_index;
			//调用OMX IL API
			OMX_GetParameter (omx_handle, OMX_IndexParamPortDefinition , &param);

			if (nBufferCountActual < param.nBufferCountMin) {
	       		GST_ERROR_OBJECT (self, "buffer count %lu is less than minimum %lu",
	          		nBufferCountActual, param.nBufferCountMin);
	      		return;
			}

			param.nBufferCountActual = nBufferCountActual;

			OMX_SetParameter (omx_handle, OMX_IndexParamPortDefinition , &param);
		}
		break;
   		default:
    		G_OBJECT_WARN_INVALID_PROPERTY_ID (obj, prop_id, pspec);
     		break;
 	}
}

数据结构中：

struct GstOmxBaseFilter
{
 	GstElement element;

 	GstPad *sinkpad;
 	GstPad *srcpad;

 	GOmxCore *gomx; //OMXCORE
 	GOmxPort *in_port;
 	GOmxPort *out_port;

 	gboolean use_timestamps;
 	gboolean ready;
 	GMutex *ready_lock;

 	GstOmxBaseFilterCb omx_setup;
 	GstFlowReturn last_pad_push_return;
 	GstBuffer *codec_data;


 	gboolean share_input_buffer;
 	gboolean share_output_buffer;
};

struct GOmxCore
{
 	gpointer object;

 	OMX_HANDLETYPE omx_handle; //OMX HANDLE
 	OMX_ERRORTYPE omx_error;

 	OMX_STATETYPE omx_state;
 	GCond *omx_state_condition;
 	GMutex *omx_state_mutex;

 	GPtrArray *ports;

 	GSem *done_sem;
 	GSem *flush_sem;
 	GSem *port_sem;

 	GOmxCb settings_changed_cb;
 	GOmxImp *imp;

 	gboolean done;

 	gchar *library_name;
 	gchar *component_name;
 	gchar *component_role;
};

struct GOmxPort
{
 	GOmxCore *core;
 	GOmxPortType type;

 	guint num_buffers;
 	gulong buffer_size;
 	guint port_index;
 	OMX_BUFFERHEADERTYPE **buffers;

 	GMutex *mutex;
 	gboolean enabled;
 	gboolean omx_allocate;
 	AsyncQueue *queue;
};

在这里插入图片描述
在stagefright中是libomxCore.SO，在GST-OMX中通过config文件中的library_name来指定使用的core的so文件
这是因为在omx_core.c中的一些API的实现是同实现相关的，因此需要开发这个core.so由开发者来实现，在
Gst-omx中可以通过config来定义使用的core.so文件：
在这里插入图片描述
比如stagefright中的TI的实现中：

OMX_ERRORTYPE TIOMX_Init()
{
	eError = TIOMX_BuildComponentTable(); //component table的定义就是同实现相关的
}
//component name ： role
char *tComponentName[MAXCOMP][2] = {
   {"OMX.TI.JPEG.decoder", "image_decoder.jpeg" },
   {"OMX.TI.JPEG.Encoder", "image_encoder.jpeg"},
   {"OMX.TI.Video.Decoder", "video_decoder.h263"},
   {"OMX.TI.Video.Decoder", "video_decoder.avc"},
   {"OMX.TI.Video.Decoder", "video_decoder.mpeg2"},
   {"OMX.TI.Video.Decoder", "video_decoder.mpeg4"},
   {"OMX.TI.Video.Decoder", "video_decoder.wmv"},
   {"OMX.TI.Video.encoder", "video_encoder.mpeg4"},
   {"OMX.TI.Video.encoder", "video_encoder.h263"},
   {"OMX.TI.Video.encoder", "video_encoder.avc"},

从上面这个图中可以看到，GSTREMAER的GST-OMX确实只是通过GOMXCORE(omxcore)来调用GetHandler得到component 的handle后来操作omx component。因此可以认为GST-OMX只是一个OMX IL Client而已。

GST-OMX和OMX IL 工作机制：
通过playbin2来调用omx中实现的decoder，由于decodebin是一个filter类型，因此在filter类型初始化中：

 type_instance_init（）会创建一个gomx_core对象来调用OMX IL API;
 {
    self->gomx = gstomx_core_new (self, G_TYPE_FROM_CLASS (g_class)); //打开config中的
                   omxcore.so，并调用get_handler得到component的IL handler。
    self->in_port = g_omx_core_new_port (self->gomx, 0);
    self->out_port = g_omx_core_new_port (self->gomx, 1);

   	//gstreamer这边对应的sinkpad和srcpad，并且为pad上设置chain函数和event
   	self->sinkpad = gst_pad_new_from_template (gst_element_class_get_pad_template
     				(element_class, "sink"), "sink");
 	//push-based schedule机制
  	gst_pad_set_chain_function (self->sinkpad, pad_chain);
  	gst_pad_set_event_function (self->sinkpad, pad_event);

  	self->srcpad = gst_pad_new_from_template (gst_element_class_get_pad_template
     				(element_class, "src"), "src");

  	gst_pad_set_activatepush_function (self->srcpad, activate_push);

  	gst_pad_use_fixed_caps (self->srcpad);

  	gst_element_add_pad (GST_ELEMENT (self), self->sinkpad);
  	gst_element_add_pad (GST_ELEMENT (self), self->srcpad);
 }

另外，由于decodebin是一个filter，包含input/output port，因此同样为OMX生成2个port。在Gstreamer这边
port对应的就是pad(src_pad,sink_pad)。
在pad_chain（）函数中：完成OMX从loaded->idle的跳转和port上资源的分配工作

static GstFlowReturn pad_chain (GstPad * pad, GstBuffer * buf)
{
 	if (self->omx_setup) {
     	self->omx_setup (self);
   	}

    // 调用get_parameter()得到port上的参数nBufferCountActual/nBufferSize来初始
	//化port(in,out)，并将gstreamer的pad和Omx port连接起来（需要注意的是这里要
	//确定是allocate_buffer()还是use_buffer()的方式）
   	setup_ports (self);

    //调用omx的sendCommand()，驱动omx状态机从loaded->idle,分配port buffer
   	g_omx_core_prepare (self->gomx);
}

//PORT相关的函数
static void setup_ports (GstOmxBaseFilter * self)
{
	g_omx_port_setup (self->in_port);
	gst_pad_set_element_private (self->sinkpad, self->in_port);

 	g_omx_port_setup (self->out_port);
 	gst_pad_set_element_private (self->srcpad, self->out_port);

 	if (g_getenv ("OMX_ALLOCATE_ON")) {
   		GST_DEBUG_OBJECT (self, "OMX_ALLOCATE_ON");
        //True：使用OMX的allocate_buffer方式；false：use_buffer
   		self->in_port->omx_allocate = TRUE;
   		self->out_port->omx_allocate = TRUE;
   		self->share_input_buffer = FALSE;
   		self->share_output_buffer = FALSE;
 	} else if (g_getenv ("OMX_SHARE_HACK_ON")) {
   		GST_DEBUG_OBJECT (self, "OMX_SHARE_HACK_ON");
   		self->share_input_buffer = TRUE;
   		self->share_output_buffer = TRUE;
 	} else if (g_getenv ("OMX_SHARE_HACK_OFF")) {
   		GST_DEBUG_OBJECT (self, "OMX_SHARE_HACK_OFF");
   		self->share_input_buffer = FALSE;
   		self->share_output_buffer = FALSE;
 	} else {
   		GST_DEBUG_OBJECT (self, "default sharing and allocation");
 	}

 	GST_DEBUG_OBJECT (self, "omx_allocate: in: %d, out: %d",
     	self->in_port->omx_allocate, self->out_port->omx_allocate);
 	GST_DEBUG_OBJECT (self, "share_buffer: in: %d, out: %d",
     	self->share_input_buffer, self->share_output_buffer);
}

void g_omx_core_prepare (GOmxCore * core)
{
	change_state (core, OMX_StateIdle); //OMX状态机 从 loaded->idle
	//调用allocate_buffers来为port分配buffer。
 	core_for_each_port (core, port_allocate_buffers);

 	wait_for_state (core, OMX_StateIdle);
}

static void port_allocate_buffers (GOmxPort * port)
{
 	guint i;
 	gsize size;

 	size = port->buffer_size;

 	for (i = 0; i < port->num_buffers; i++) {
   		if ( port->omx_allocate) {
     		GST_DEBUG_OBJECT (port->core->object,
         		"%d: OMX_AllocateBuffer(), size=%" G_GSIZE_FORMAT, i, size);
    		 OMX_AllocateBuffer (port->core->omx_handle, &port->buffers[i],
         	port->port_index, NULL, size);
   		} else {
     		gpointer buffer_data;
     		buffer_data = g_malloc (size);
     		GST_DEBUG_OBJECT (port->core->object,
         		"%d: OMX_UseBuffer(), size=%" G_GSIZE_FORMAT, i, size);
     		OMX_UseBuffer (port->core->omx_handle, &port->buffers[i],
         	port->port_index, NULL, size, buffer_data);
   		}
 	}
}

然而，对于很多情况来说，上面port上的参数很多都是default值，比如buffer的大小和数目，在实际中这个
设置可能不是正确的，因此如果实际buffer的需求超过了现在使用default参数初始化的port上的设置，底层
会发出"portSettingChange"来通知gst-omx，要求gst-omx重新根据实际的需求来分配port上的buffer.
Gst-omx需要提供几个callback函数：

  static OMX_CALLBACKTYPE callbacks =
   { EventHandler, EmptyBufferDone, FillBufferDone };

在get_handler()是注册给component来使用。其中EventHandler（）中就是需要来处理component发给client(gst-omx)的event，其中就包括OMX_EventPortSettingsChanged 。

buffer数据驱动：
在OMX中的数据驱动方式如下：
在这里插入图片描述
在OMX状态机状态从loaded->idle后，资源分配完成。下面开始进入

static GstFlowReturn pad_chain (GstPad * pad, GstBuffer * buf)
{
 	if (G_UNLIKELY (gomx->omx_state == OMX_StateLoaded)) {
  		if (self->omx_setup) {
     		self->omx_setup (self);
   		}

   		setup_ports (self);
   		g_omx_core_prepare (self->gomx);

   		if (gomx->omx_state == OMX_StateIdle) {
     		self->ready = TRUE;
     		gst_pad_start_task (self->srcpad, output_loop, self->srcpad);
   		}
 	}
}

static void output_loop (gpointer data)
{
  	if (G_LIKELY (out_port->enabled)) { //初始化为enable
     	OMX_BUFFERHEADERTYPE *omx_buffer = NULL;
        //从port buffer queue中得到一个空的buffer
		omx_buffer = g_omx_port_request_buffer (out_port);
     	//对输入buffer，填充数据
     	//调用
     	g_omx_port_release_buffer (out_port, omx_buffer);
 	}
}

//调用fillthisbuffer和emptythisbuffer，开始传递buffer和数据
void g_omx_port_release_buffer (GOmxPort * port, OMX_BUFFERHEADERTYPE * omx_buffer)
{
 	switch (port->type) {
   		case GOMX_PORT_INPUT:
     		OMX_EmptyThisBuffer (port->core->omx_handle, omx_buffer);
     		break;
   		case GOMX_PORT_OUTPUT:
     		OMX_FillThisBuffer (port->core->omx_handle, omx_buffer);
     		break;
   		default:
    		break;
 	}
}
 == OMX_StateLoaded)) {
  		if (self->omx_setup) {
     		self->omx_setup (self);
   		}

   		setup_ports (self);
   		g_omx_core_prepare (self->gomx);

   		if (gomx->omx_state == OMX_StateIdle) {
     		self->ready = TRUE;
     		gst_pad_start_task (self->srcpad, output_loop, self->srcpad);
   		}
 	}
}

static void output_loop (gpointer data)
{
  	if (G_LIKELY (out_port->enabled)) { //初始化为enable
     	OMX_BUFFERHEADERTYPE *omx_buffer = NULL;
        //从port buffer queue中得到一个空的buffer
		omx_buffer = g_omx_port_request_buffer (out_port);
     	//对输入buffer，填充数据
     	//调用
     	g_omx_port_release_buffer (out_port, omx_buffer);
 	}
}

//调用fillthisbuffer和emptythisbuffer，开始传递buffer和数据
void g_omx_port_release_buffer (GOmxPort * port, OMX_BUFFERHEADERTYPE * omx_buffer)
{
 	switch (port->type) {
   		case GOMX_PORT_INPUT:
     		OMX_EmptyThisBuffer (port->core->omx_handle, omx_buffer);
     		break;
   		case GOMX_PORT_OUTPUT:
     		OMX_FillThisBuffer (port->core->omx_handle, omx_buffer);
     		break;
   		default:
    		break;
 	}
}
Gstreamer之gst_omx_video_enc_set_format(二十七)
Android系统攻城狮
04-22 724
1.gst-omx/omx/gstomxvideoenc.c //定义一: static gboolean gst_omx_video_enc_set_format (GstVideoEncoder * encoder,GstVideoCodecState * state); <1>.static void gst_omx_video_enc_class_init (GstOMXVideoEncClass * klass){ GObjectClass *gobject_class = G.
【GStreamer】gstreamer工具详解之：gst-inspect-1.0
郭老二
10-29 5998
二、gst-inspect-1.0 1、简介 gst-inspect-1.0 打印插件列表、指定插件或指定元素的信息 2、命令格式： gst-inspect-1.0 [OPTION...] [PLUGIN|ELEMENT] 3、OPTION参数选项： --help --gst-info-mask=FLAGS 设置GStreamer信息标志？？ -a, --print-all 打印所有插件...
gstreamer相关的一些插件
02-07
里面包含了ffmpeg等需要的插件
gstreamer插件注册流程剖析
最新发布
我的博客
02-25 824
这里会创建plugin对象，然后调用gst_plugin_register_func，从而调用到plugin_init，也就是插件中实现的plugin_init，从而调用到GST_ELEMENT_REGISTER。宏GST_PLUGIN_DEFINE定义了两个函数，解析出来如下，这个函数会在gst_init流程中执行，然后注册对应的插件，后面详细解析该流程。看下gst_registry_get就获取一个静态全局变量_gst_registry_default，用来保存插件的注册信息。
编译gstreamer插件新发现和libtool的新认识
yuyin86的专栏
09-18 2027
由于在嵌入式系统中运行gstreamer，受到资源的限制，所以打算只安装gstreamer核心库和一些必须的element，其它的element用到的时候再添加。我的想法是，把base，good，。。。插件包中的需要用到的elment编译成插件。     拿good插件包中的id3demux做试验（先在pc上试验，可惜pc上已经装了base插件包），把good插件包中的gst/id3demu
转载]Linux Gstreamer and GST-OMX插件
yi7900的专栏
08-01 7773
原文地址：Gstreamer and GST-OMX插件" style="text-decoration:none; color:rgb(62,115,160)">Linux Gstreamer and GST-OMX插件作者：wuqiseu 1. Gstreamer基本介绍 Gstreamer是linux上的多媒体框架。如下所示：       Gstreamer and GST-OMX
NVIDIA Jetson: GStreamer 和 openMAX(gst-omx) 插件
程序猿视角
04-14 5000
Nvidia 的 GPU 产品的开发工具包叫做 DeepStream，是基于 GStreamer 开发。因此，掌握 DeepStream，必须从 GStreamer 入手。先看看这货如何安装的吧！ 一、安装 GStreamer-1.0 安装步骤如下： sudo add-apt-repository universe sudo add-apt-repository multiverse sudo apt-get update sudo apt-get install gstreamer1.0-tools gs
gstreamer学习笔记---gst-omx
热门推荐
chengwei_peng
09-26 1万+
gst-omx流程   以h264dec为例，了解gst-omx流程。   在进入到具体的OMX类element之前，先了解omx相关的element是如何登记到gstreamer。   通过gst-omx中src目录下的Makefile.am可以了解到，该package最终将会编译为一个叫libgstomx.so的库，库是gstreamer element库，将会存放在机器端的/usr/l...
GStreamer编程操作以及gst-launch工具使用示例
10-09
不过，不同的平台可能支持不同的硬件加速器和插件，因此在IMX8上使用GStreamer时，需确保选用适合该平台的插件，例如`omxh264dec`用于OMX（OpenMax）H264解码。 ### 压缩包文件解析 1. **PlaySpeedBak.c, PlaySpeed...
gstreamer插件调用ffmpeg 详解
WAN8180192的博客
03-09 6712
Gstreamer调用FFMPEG解析 ----Gstreamer 是如何操作ffmpeg的，以及ffmpeg是如何demux的（AVI 容器格式为例） AVI容器格式较为简单，所以这里用AVI为例，分析gstreamer如何通过ffmpeg来对多媒体文件demux，获得原始数据流。 1. Gstreamer，ffmpeg， OMX框架关系   图一，框架 Gstr
GStreamer 1.0 series序列示例
吴建明wujianming_110117
12-01 572
GStreamer 1.0 series序列示例 OpenEmbedded layer for GStreamer 1.0 这layer层为GStreamer 1.0框架提供了非官方的支持，用于OpenEmbedded/Yocto。它用于GStreamer recipe backports，为早期的OE版本提供对更新GStreamer版本的支持，同时也作为尚未进入OE核心的最新升级（最近发布了一个新的GStreamer版本）。 Dependencies URI: git://git.openembedded
gstreamer和openmax的关系
05-29
喜欢多媒体的朋友可以看一下。 gstreamer和openmax的关系。
gstreamer-gst-plugins-base：“基础” GStreamer插件和帮助程序库
02-11
gstreamer-gst-plugins-base：“基础” GStreamer插件和帮助程序库
Gstreamer 插件开发指南（中文）
06-25
Gstreamer 插件开发手册（中文 Gstreamer 插件开发手册（中文 Gstreamer 插件开发手册（中文 Gstreamer 插件开发手册（中文
多媒体 omx gstreamer ffmpeg
yuyin86的专栏
12-24 1494
http://www.khronos.org/openmax/ http://omxil.sourceforge.net/downloads.html http://freedesktop.org/wiki/GstOpenMAX http://ffmpeg.org/
Linux Gstreamer and GST-OMX插件
yuyin86的专栏
09-18 2585
1. Gstreamer基本介绍 Gstreamer是linux上的多媒体框架。如下所示：       Gstreamer and GST-OMX插件" name="image_operate_20711328857179517" alt="Linux Gstreamer and GST-OMX插件" src="http://s12.sinaimg.cn/middle/80ce3a55gb
gstreamer插件
weixin_43605081的博客
07-09 1332
函数，其就是为pad设置一个回调函数，每次当数据流通过pad的时候，gstreamer就会调用该函数，我们可以自行实现gst_my_filter_chain函数，这里面只是简单进行一个printf的操作，而我们也可以在此处进行其他操作，如videoconvert的操作（NV12->RGB）等，可以在videoconvert函数自行实现，实现后数据流会从push到该插件的source pad然后继续往下传，同时，我们也可以在实例的初始化中修改silent来修改是否g_print的操作。
[GStreamer] (1) GStreamer-plugin 基础
Code-keys的博客
07-31 1011
学习笔记
gstreamer omx 解码器代码分析
weixin_30532369的博客
12-06 771
最近分析了几个和omx播放相关的问题，从播放器的角度，对omx流程有了进一步的了解。 相关处理主要在：gst-omx-1.9.1/omx/gstomxvideodec.c1 gst_omx_video_dec_handle_framegstreamer调用此函数，给omx decoder发送待解码的packets。 主要处理流程如下： 2226 if (!self->star...
gstreamer常用插件
11-03
gstreamer常用插件包括以下几种： 1. gst-plugins-base：提供了基础的媒体处理功能，例如音频、视频解码器、编码器、音频、视频过滤器等。 2. gst-plugins-good：提供了一些高质量的插件，例如音频、视频编码器、解码器、过滤器等。 3. gst-plugins-bad：提供了一些不太稳定或者不完整的插件，例如一些实验性的插件、一些不太常用的插件等。 4. gst-plugins-ugly：提供了一些专有的或者受版权保护的插件，例如MP3解码器、DVD解码器等。 5. gst-libav：提供了一些基于FFmpeg库的插件，例如音频、视频解码器、编码器等。 6. gst-rtsp-server：提供了一些RTSP服务器相关的插件，例如RTSP服务器、RTSP客户端等。 7. gst-python：提供了一些Python语言的插件，例如Python语言的元件、Python语言的插件等。 8. gst-editing-services：提供了一些视频编辑相关的插件，例如视频剪辑、视频合成等。 9. gst-omx：提供了一些OpenMAX IL相关的插件，例如OpenMAX IL的音频、视频解码器、编码器等。 10. gst-vaapi：提供了一些VA-API相关的插件，例如VA-API的音频、视频解码器、编码器等。
评论 1
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
