STM32单片机驱动压力传感器XGZP6847/6897

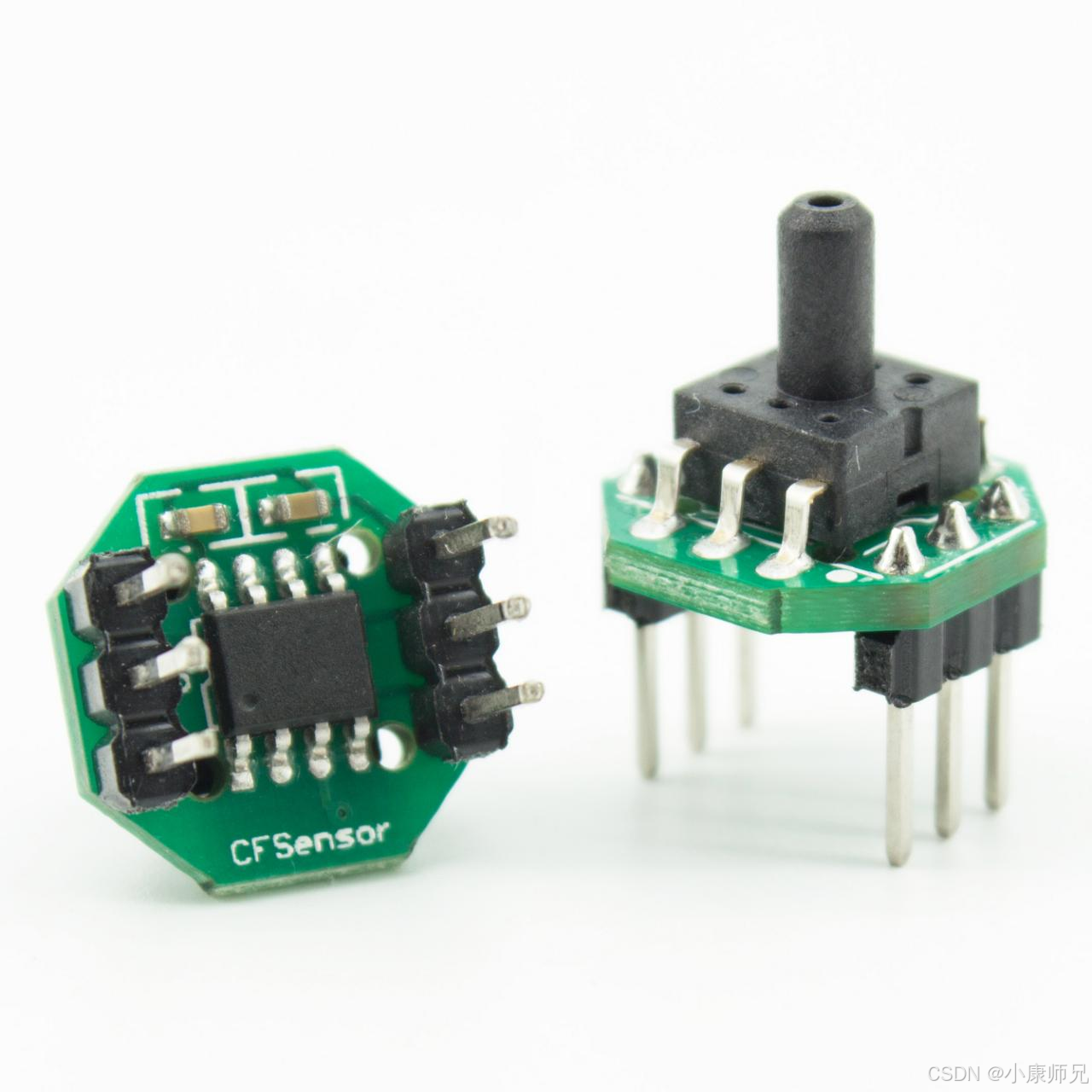

一、XGZP6847/6897压力传感器介绍

• 模块型号：XGZP6847、XGZP6897
• 测量范围：100kPa…0～1kPa…1500kPa
• 电源电压：2.5V～5.5V
• 电流消耗：5uA(一次测量)
• 休眠电流：<100nA (25°C)
• 温度精度：±0.5℃@25℃
• 信号输出：I2C
• 响应时间：2.5ms（单次测量命令）
• 分辨率：24位ADC
• 精度：±2%Span
• 表压型 （正压或负压）
• 适用于无腐蚀性的气体

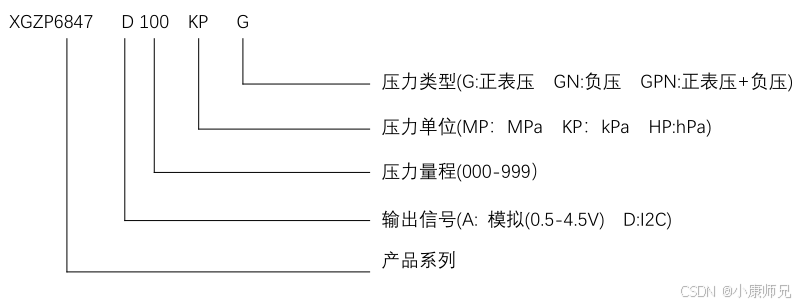

二、选型指南

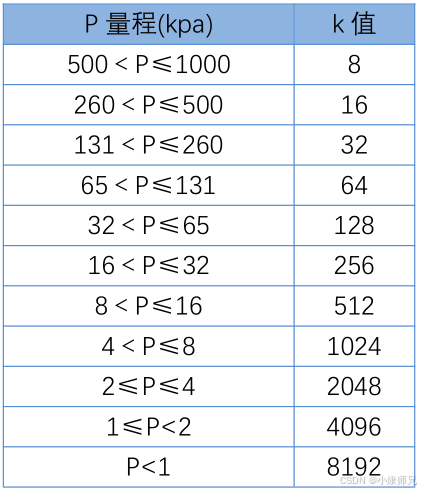

三、量程相关

量程 P 为测量区间的最大值，比如，测量-100~200kpa，则P=200kpa，k=32。

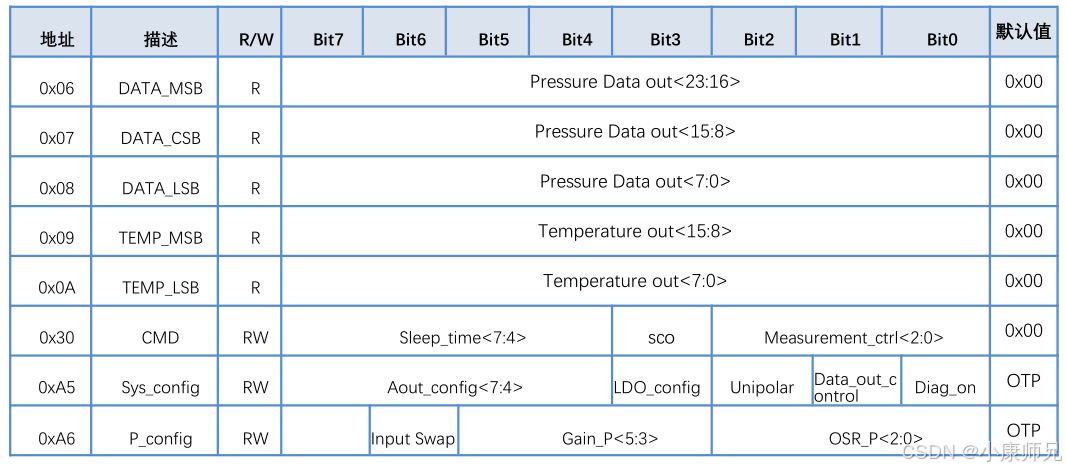

四、寄存器

4.1 寄存器0x30

• Measurement_control<2:0>：工作模式
  • 010b：组合采集模式（一次温度采集后立即进行一次传感器压力信号采集）
  • 011b：休眠工作模式（定期的执行一次组合采集模式，间隔时间由Sleep_time决定）
• Sleep_time<7:4>：休眠时间
  • 0001：62.5ms
  • 0010：125ms
  • ……
  • 1111：1s
  • 0000：无意义(仅在休眠工作模式下有效)
• Sco：数据采集完成标志位
  • 1：开始数据采集
  • 0：采集结束（休眠工作模式除外）

4.1 寄存器0xA5

• Aout_config<7:4>：模拟输出配置（建议保留默认配置）
• LDO_config：内部 LDO 配置
  • 0：配置成 1.8V
  • 1：配置成 3.6V
• Unipolar：
  • 0：ADC 原始数据以有符号数格式输出
  • 1：ADC 原始数据以无符号格式输出(仅当Data_out_control=1 有效)
• Data_out_control：校准数据
  • 0：输出校准数据（默认配置为 0）
  • 1：输出 ADC 原始数据
• Diag_on：诊断功能
  • 0：关闭诊断功能；
  • 1：开启诊断功能（默认开启）

4.1 寄存器0xA6

• Input Swap：在传感器内部交换差分信号极性
• Gain_P<5:3>：采集传感器信号时 PGA 增益
  • 000：增益=1X
  • 001：增益=2X
  • 010：增益=4X
  • 011：增益=8X
  • 100：增益=16X
  • 101：增益=32X
  • 110：增益=64X
  • 111：增益=128X。
• OSR_P<2:0>：采集传感器信号时的过采样
  • 000：1024X
  • 001：2048X
  • 010：4096X
  • 011：8192X
  • 100：256X
  • 101：512X
  • 110：16384X
  • 111：32768X

五、工作模式

5.1 组合数据采集模式

组合模式读取数据按照如下指令顺序进行操作

1. 发送指令0x0A到寄存器0x30，启动一次压力数据采集和温度数据采集。
2. 读取寄存器地址0x30，若Sco位为0代表采集结束，可以读取数据。也可以延迟等待20ms读取。
3. 读取寄存器地址0x06~0x08的数据，构成24位压力数据值。
4. 读取寄存器地址0x09~0x0A的数据，构成16位温度数据值。
5. 按以下公式换算成实际压力、温度值：

（1）最高位为“0”代表正压/正温度：
Pressure= Pressure_ ADC /k;
Temperature=Temperature_ ADC/256;

(2）最高位为“1”代表负压/负温度：
Pressure=（Pressure_ADC-16777216）/k;
Temperature=（Temperature_ADC-65536）/256;

K值请查阅：《第三章节：量程相关》

5.2 休眠数据采集模式

• 设置Sco=1和Measurement_control=011 进入休眠数据采集模式。
• 设置sleep_time休眠间隔时间，范围为 62.5ms 到 1s。
• 芯片上电后，休眠间隔时间启动一次压力数据采集和温度数据采集。
• 除非手动将Sco置 0，不然不会停止采集。
• 读取寄存器地址0x06~0x08的数据，构成24位压力数据值。
• 读取寄存器地址0x09~0x0A的数据，构成16位温度数据值。
